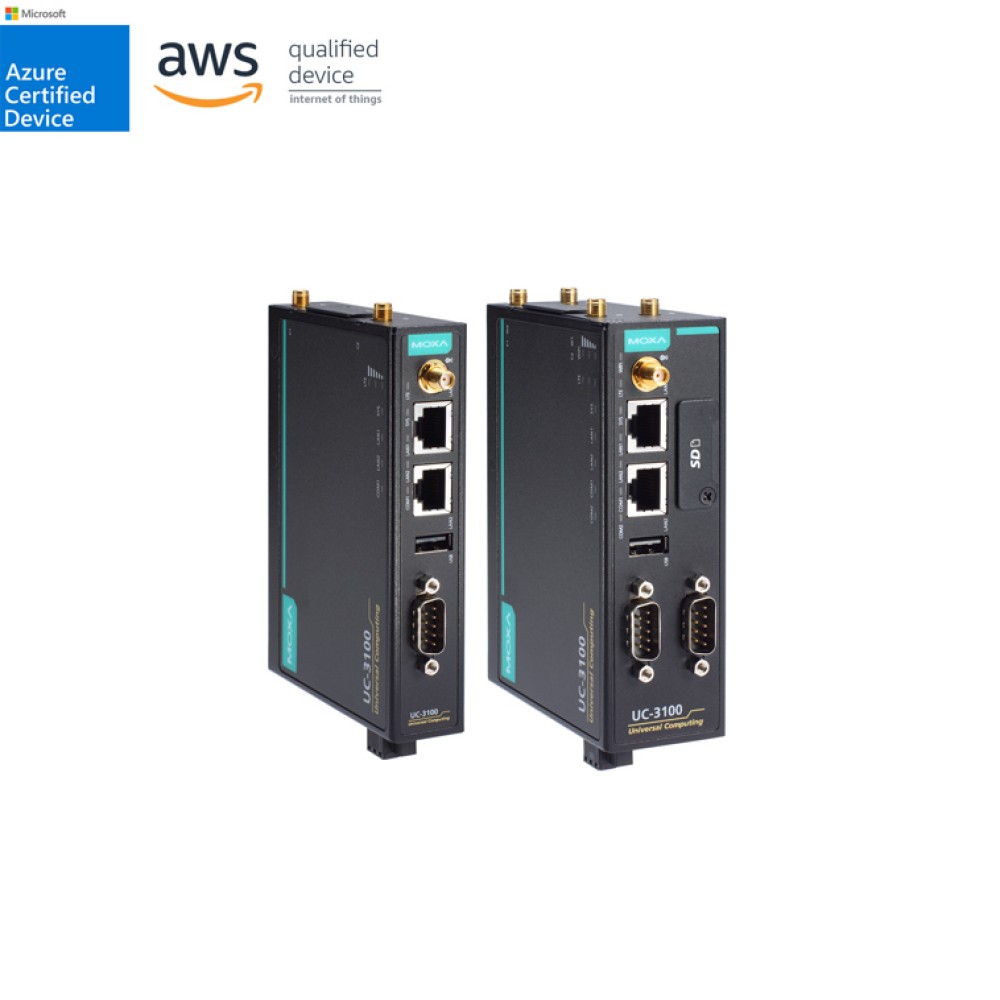

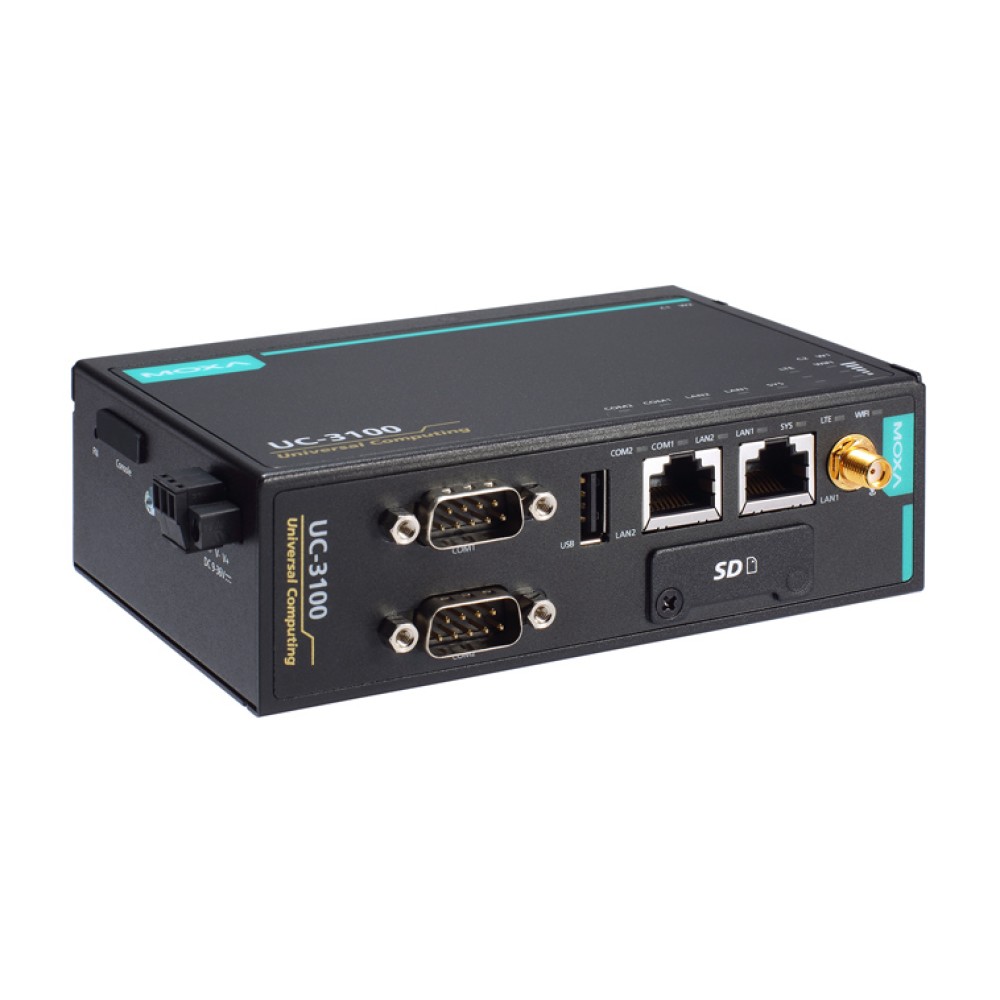

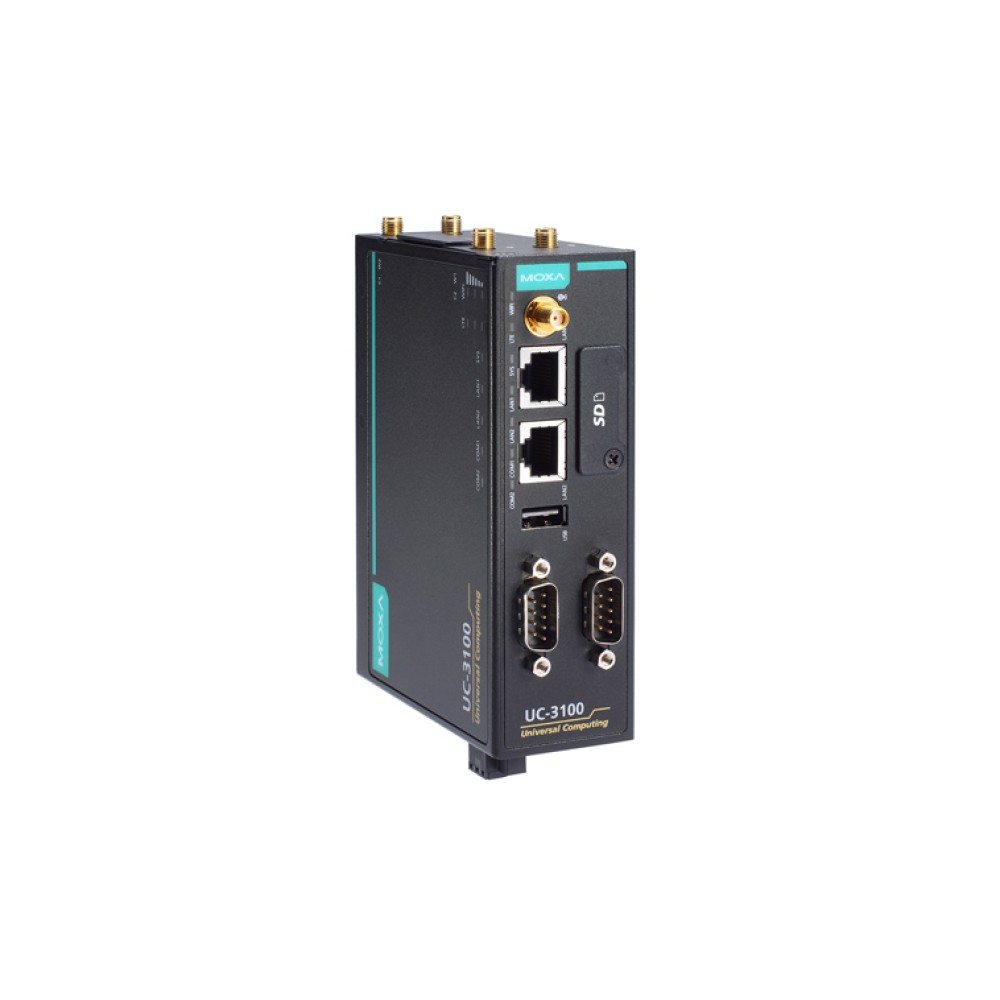

UC-3111-T-US-LX-NW
2シリアルポート,2LANポート,1CANポートを備えたアームベースのワイヤレス対応DINレール産業用コンピューター
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- ARMv7 Cortex-A8 1000 MHzプロセッサ
- 米国、EU、AUS、APAC地域向けの統合Wi-Fi 802.11a/b/g/nおよびLTE Cat.1
- TPM v2.0サポート（オプション）
- 産業用CAN 2.0 A/Bプロトコルサポート
- -30～70℃システム動作温度
- 産業EMCアプリケーションのためのEN 61000-6-2およびEN 61000-6-4規格に準拠
- Ready-to-run Debian 9（10年間長期サポート）
- LinuxリアルタイムOSモードサポート
- ファームウェアの更新が失敗によりシステムの操作不良を防ぐ強力なルートファイルシステム
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ
Moxa のUC-3100 シリーズコンピュータは、データの前処理と送信、およびその他の組込みデータ収集アプリケーションに必要なエッジフィールドでのスマートゲートウェイとして使用できます。UC-3100 シリーズは、それぞれ異なるワイヤレスオプションとプロトコルをサポートする3 つのモデルがあります。
UC-3100 の高度な放熱設計により-40～70℃の温度範囲での使用に適しています。実際、Wi-Fi とLTE のコネクションは、低温および高温環境の両方で同時に使用でき、厳しい環境で“ データの前処理” と“ データ伝送” 機能を最大限に活用できます。更に、TPM v2.0 は、ハードウェアチップを使用してデータのセキュリティを強化しているためハッカーがリモートまたはローカルでデータを盗用することはほとんどありません。
UC-3100 は、単なるハードウェアソリューションではありません。Moxa RISC コンピュータのユーザエクスペリエンスを向上させるためにUC-3100 は、以下のソフトウェア機能をサポートしているため特定のアプリケーションに基づいて最適な設定を使用することができます。
- ハイVPNパフォーマンス：AES-256暗号化による70 Mbps以上のイーサネットスループット
- ファームウェアのアップグレードの中断によりシステムが操作不良されることを防ぐファイルシステム
- IEC 62443 lv.2に準拠したサイバーセキュリティ自動コンフィグシステム
- MoxaのNPort製品とのコントロールインターフェースを提供するRealCOMモード
更に、Moxaは、Moxaのカスタマーサポートエンジニアから10年間のLinux OSサポートを提供します。Debianリポジトリの新しいバージョンが平均で2〜3年ごとにリリースされることによる長期的なLinux OSサポートが現在および将来にわたってサポートされる信頼性の高いソリューションを提供することができます。
アプリケーション
- リモートターミナルユニット（RTU）
- データ収集
- M2M通信（スマートゲートウェイ）
- ディジタルサイネージ
- ファクトリオートメーション
- 車載モニタ/データロガー（交通輸送）
- プログラマブルルータ
- エネルギー使用の最適化
- 資産運用管
- 予測メンテナンス
ホワイトペーパー：IoTアプリケーションがフォグコンピューティングを必要とする5つの理由
産業界のエクスパートは、今日の多くのIoTシステムに採用されているクラウドコンピュータモデルが今後数年間でオンラインに移行する数十億のIoTデバイスによって生成されるデータ量に対応できないと警鐘を鳴らしています。これに加えて、これらのデバイスは、さまざまなプロトコルを使用して多数のフォーマットでデータを生成することで、その収集とリアルタイム処理を困難にします。このwhite paperでは、フォグコンピュータモデルと今日のIoTアプリケーションにおいて、それが何故必要であるかを見ていきます。…
ホワイトペーパー：IIoTに適したコンピュータプラットフォームの選定
今日の市場は、産業IoTに必要なさまざまな組込みソリューションに満ち溢れています。IIoTソリューションを実現するためにさまざまなRISCベースの組込みコンピュータ、シングルボードコンピュータ、および開発ボードから選択することができます。Raspberry Piのようなシングルボードコンピュータは、ボードあたり数千円という低価格で利用できますが、これらの開発ボードがloTを実現するための優れた戦略でしょうか？産業用アプリケーションに組込みコンピュータソリューションを選択する際に考慮する必要がある重要な要因は何でしょうか？…
ホワイトペーパー：インテリジェントIoTゲートウェイを使ったデータ処理ソリューションの構築
今日まで、産業用インターネット（IoT）に関する多くの議論は、新しいデバイスのコネクション、それらを迅速にオンラインにすることに関するものでした。このWhite Paperでは、このような多くのデバイスをオンラインにすること、つまり、これらのデバイスから情報を収集するための効率的な方法の必要性、これらのデバイスから収集された大量のデータを処理する方法について検討します。 産業用IoTソリューションは、さまざまなデータ収集のニーズに対応する能力およびデバイスから収集されたデータを意思決定者に対して支援できる有益なビジネス洞察に変える方法によって判断されます。産業用IoTソリューションを他より際立せるためには、柔軟なデータ処理の可能性を提供することです。…
ハードウェア仕様
| コンピュータ | |
| CPU | ARMv7 Cortex-A8 1000 MHz |
|---|---|
| OS (プリインストール) | Debian 9 (Kernel 4.4) |
| メインストレージ | プリインストールOSと内蔵4 GB eMMC |
| ストレージ拡張(UC-3111のみ) | 1 SDHC/SDXCソケット |
| DRAM | 512 MB DDR3 SDRAM |
| ストレージ | |
| メインストレージ | プリインストールOSと内蔵4 GB eMMC |
| ストレージ拡張(UC-3111のみ) | 1 SDHC/SDXCソケット |
| 他の周辺装置 | |
| TPM | v2.0 reserved (SPIインターフェース) |
| SIM | 2 nano SIMスロット |
| イーサネットインターフェース | |
| LAN | オートセンシング10/100 Mbpsポート(RJ45) |
| 電磁アイソレーション保護 | 1.5 kV内蔵 |
| セルラーインターフェース | |
| 規格 | LTE (FDD) 3GPP Rel.9準拠 |
| 地域バリアント |
|
| WLANインターフェース (UC-3111/3121のみ) | |
| 規格 |
|
| バンドサポート | 2.4 GHzおよび 5 GHz |
| シリアルインターフェース | |
| 規格 | 1または2 RS-232/422/ポート, ソフトウェアセレクタブル |
| コネクタ | DB9 male |
| シリアル通信パラメータ | |
| データビット | 5, 6, 7, 8 |
| ストップビット | 1, 1.5, 2 |
| パリティ | None,奇数 , 偶数,スペース, Mark |
| フロー制御 | XON/XOFF, RS-485制御用 ADDC® (automatic data direction control) |
| ボーレート | 921600 bps (max.) |
| シリアル信号 | |
| RS-232C | TxD, RxD, RTS, CTS, GND |
| RS-422 | TxD+, TxD-, RxD+, RxD-, GND |
| RS-485-4線 | TxD+, TxD-, RxD+, RxD-, GND |
| RS-485-2線 | Data+, Data-, GND |
| CANインターフェース | |
| 規格 | 1 CANポート, CAN2.0A/2.0B準拠 |
| 信号 | CAN_H, CAN_L, CAN_GND, CAN_SHLD, CAN_V+, GND |
| アイソレーション | 2 kVディジタルアイソレーション |
| スピード | 10 kbps～1 Mbps |
| コネクタ | DB9 male |
| コンソールインターフェース | |
| 規格 | 1 RS-232ポート |
| 信号 | TxD, RxD, GND |
| コネクタ | 4-pinヘッダ出力 (115200, n, 8, 1) |
| スイッチおよびボタン | |
| プッシュボタン | 最初に診断レポートに戻すように設定し、デバイスを工場出荷時のデフォルトにリセット |
| メカニカル | |
| 筐体 | Al 5052 |
| 重量 | 550 g |
| サイズ | UC-3101: 128.5 x 89.1 x 26 mm UC-3111, UC-3121: 128.5 x 89.1 x 41 mm |
| 取り付け | ウォールマウント, DINレール |
| 環境 | |
| 動作温度 | 標準温度モデル: -10～60℃ ワイド温度モデル: -40～70℃ |
| 保管温度 | -40～85℃ |
| 相対湿度 | 5～95% (結露なきこと) |
| 耐震 | 2 Grms @ IEC 60068-2-64,ランダム波 , 5-500 Hz,1時間/axis (USBデバイス接続なし) |
| 耐衝撃 | 20 g @ IEC 60068-2-27, 半サイン波, 30ms |
| 電源 | |
| 入力電圧 | 9～36VDC (3-pinターミナルブロック, V+, V-, SG) |
| 入力電流 | 500mA @ 12 VDC |
| 電力消費 | 6W (セルラーモジュール動作) |
| 規格および認証 | |
| 安全 | UL 60950-1 |
| ハザード環境 | C1D2, IECEx, ATEX |
| EMC | IEC 61000-6-2/6-4 |
| EMI | CISPR 32, FCC Part 15B Class A |
| EMS | IEC 61000-4-2 ESD:接触: 4 kV;気中: 8 kV IEC 61000-4-3 RS: 80 MHz～1 GHz, 10V/m IEC 61000-4-4 EFT: 電源: 2 kV;信号: 1 kV IEC 61000-4-5 サージ: DC電源: 0.5kV;信号: 1 kV IEC 61000-4-6 CS: 10 V IEC 61000-4-8 PFMF: 30A/m |
| グリーン製品 | RoHS, CRoHS, WEEE |
| セルラー | CE: EN 301511 (2G), EN 301908-1 (4G), MPE SAR,EN 301489-1-1 (2G), EN 301489-24 (4G), FCC, PTCRB,AS/NZS S042, AS/NZS 60950 |
| Wi-Fi | EN 301489-1-17 (EMC), EN 300328 (2.4G), EN 301893 (5G) |
| 信頼性 | |
| アラートツール | 外部 RTC (real-time clock) |
| 自動リブートトリガ | 外部 WDT (watchdog timer) |
| 保証 | |
| 保証期間 | 5年 |
| 詳細 | Moxa社 製品保証方針 |
ソフトウェア仕様
| Linux | |
| OS | Debian 9 (Kernel 4.4) |
|---|---|
| Webサーバ(Apache) | PHPおよびXMLサポート |
| ターミナルサーバ (SSH) | 安全性のないネットワーク上の2つの信頼されていないホスト間のセキュアな暗号化通信を提供 |
| Kernel | GNU/Linux 4.4 |
| システムシェル | DASH (デフォルト), BASH |
| テキストエディタ | vim, nano |
| インターネットプロトコルスイート | TCP, UDP, IPv4, IPv6, SNMPv2, ICMP, ARP, HTTP, CHAP, PAP, DHCP,NTP, NFS, SSH, PPP, SFTP, RSYNC, SSL |
| プログラミング言語サポート | PHP, Perl, Python |
| インターネットセキュリティスイート： | OpenVPN, IPTables |
| Linux Board Support Packages (BSP) |
|
| セルラーネットワーキング |
|
| サイバーセキュリティ |
|
サイズ (単位=mm（inch）)
| UC-3101-T-US-LX | 1シリアルポート、2 LANポート、USB、Cat 1 LTE、米国地域、AT＆T認可を取得したアームベースのワイヤレス対応DINレール産業用コンピュータ |
|---|---|
| UC-3111-T-US-LX | 2つのシリアルポート、2つのLANポート、SD、USB、Wi-Fi、Cat 1 LTE、米国地域、AT＆T認可のアームベースのワイヤレス対応DINレール産業用コンピュータ |
| UC-3121-T-US-LX | 2つのLANポート、CAN、USB、Wi-Fi、Cat 1 LTE、米国地域、AT＆T認可のアームベースのワイヤレス対応DINレール産業用コンピュータ |
| UC-3101-T-VZW-LX | 1つのシリアルポート、2つのLANポート、USB、Cat 1 LTE、Verizonが承認されたアームベースのワイヤレス対応DINレール産業用コンピュータ |
| UC-3111-T-VZW-LX | 2つのシリアルポート、2つのLANポート、SD、USB、Wi-Fi、Cat 1 LTE、Verizonが承認されたアームベースのワイヤレス対応DINレール産業用コンピュータ |
| UC-3121-T-VZW-LX | 1基のシリアルポート、2つのLANポート、CAN、USB、Wi-Fi、Cat 1 LTE、Verizonが承認されたアームベースのワイヤレス対応DINレール産業用コンピュータ |
| UC-3101-T-EU-LX | 1つのシリアルポート、2つのLANポート、USB、Cat 1 LTE、EU地域のアームベースのワイヤレス対応DINレール産業用コンピュータ |
| UC-3111-T-EU-LX | 2つのシリアルポート、2つのLANポート、SD、USB、Wi-Fi、Cat 1 LTE、EU地域のアームベースのワイヤレス対応DINレール産業用コンピュータ |
| UC-3121-T-EU-LX | 1基のシリアルポート、2つのLANポート、CAN、USB、Wi-Fi、Cat 1 LTE、EU地域のアームベースのワイヤレス対応DINレール産業用コンピュータ |
| UC-3101-T-AU-LX | 2つのLANポート、USB、Cat 1 LTE、AU / NZS地域、Telstra / Optus承認済みアームベースのワイヤレス対応DINレール産業用コンピュータ |
| UC-3111-T-AU-LX | 2つのシリアルポート、2つのLANポート、SD、USB、Wi-Fi、Cat 1 LTE、AU / NZS地域、Telstra / Optusが承認されたアームベースのワイヤレス対応DINレール産業用コンピュータ |
| UC-3121-T-AU-LX | 2つのLANポート、CAN、USB、Wi-Fi、Cat 1 LTE、AU / NZS地域、Telstra / Optus承認済みアームベースのワイヤレス対応DINレール産業用コンピュータ |
オプショナルアクセサリ（別売り）
■ 携帯電話アンテナ
| ANT-LTE-ASM-02 | GPRS / EDGE / UMTS / HSPA / LTE、2 dBi、無指向性、ラバーダックアンテナ |
|---|---|
| ANT-LTEUS-ASM-01 | GSM / GPRS / EDGE / UMTS / HSPA / LTE、1 dBi、無指向性、ラバーダックアンテナ |
■ 無線LANアンテナ
| ANT-WDB-ARM-02 | 2.4 / 5.5 GHz 2 dBiデュアルバンドアンテナ、RP-SMA（オス）コネクタ |
|---|
■ マウント/ブラケット/ドライブキット
| UC-3100ウォールマウントキット | UC-3100ウォールマウントキット |
|---|---|
| UC-3100 DINレールキット | UC-3100 DINレールキット |
■ ケーブル
| CBL-F9DPF1x4-BK-100 | 4ピンコネクタ付きコンソールケーブル |
|---|
■ アンテナ
| ANT-LTE-OSM-03-3m BK | 700-2700 MHzをカバーするマルチバンドアンテナ。2G、3G、および4Gアプリケーション用に特別に設計されています。磁気実装が可能です。 |
|---|
■ アダプタ/電源コード
| PWC-C7US-2B-183 | 10A / 125V米国電源コード、長さ183 cm |
|---|---|
| PWC-C7EU-2B-183 | 2.5A / 250Vコンチネンタルヨーロッパ（EU）電源コード、長さ183 cm |
| PWC-C7UK-2B-183 | 2.5A / 250V英国（UK）電源コード、長さ183 cm |
| PWC-C7AU-2B-183 | 2.5A / 250Vオーストラリア（AU）電源コード、長さ183 cm |
| PWC-C7CN-2B-183 | 2.5A / 250V中国（CN）電源コード、長さ183 cm |
