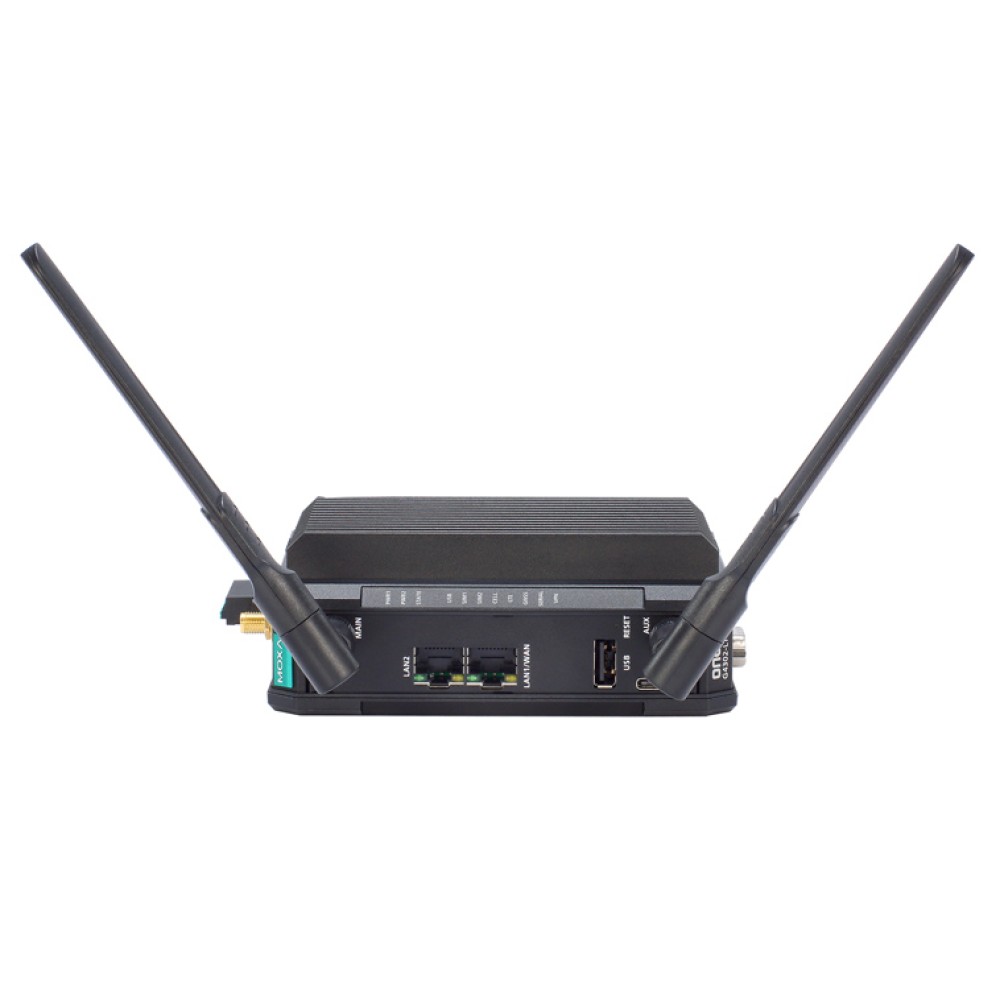

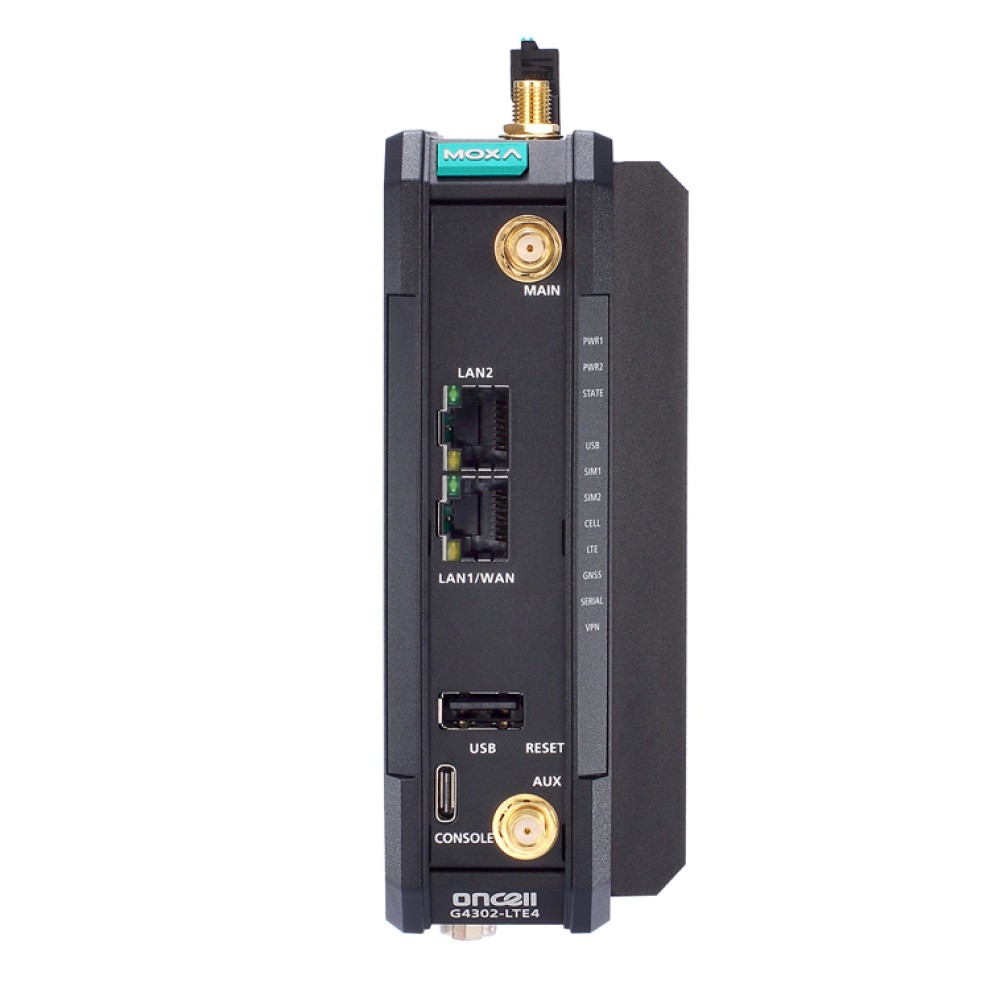

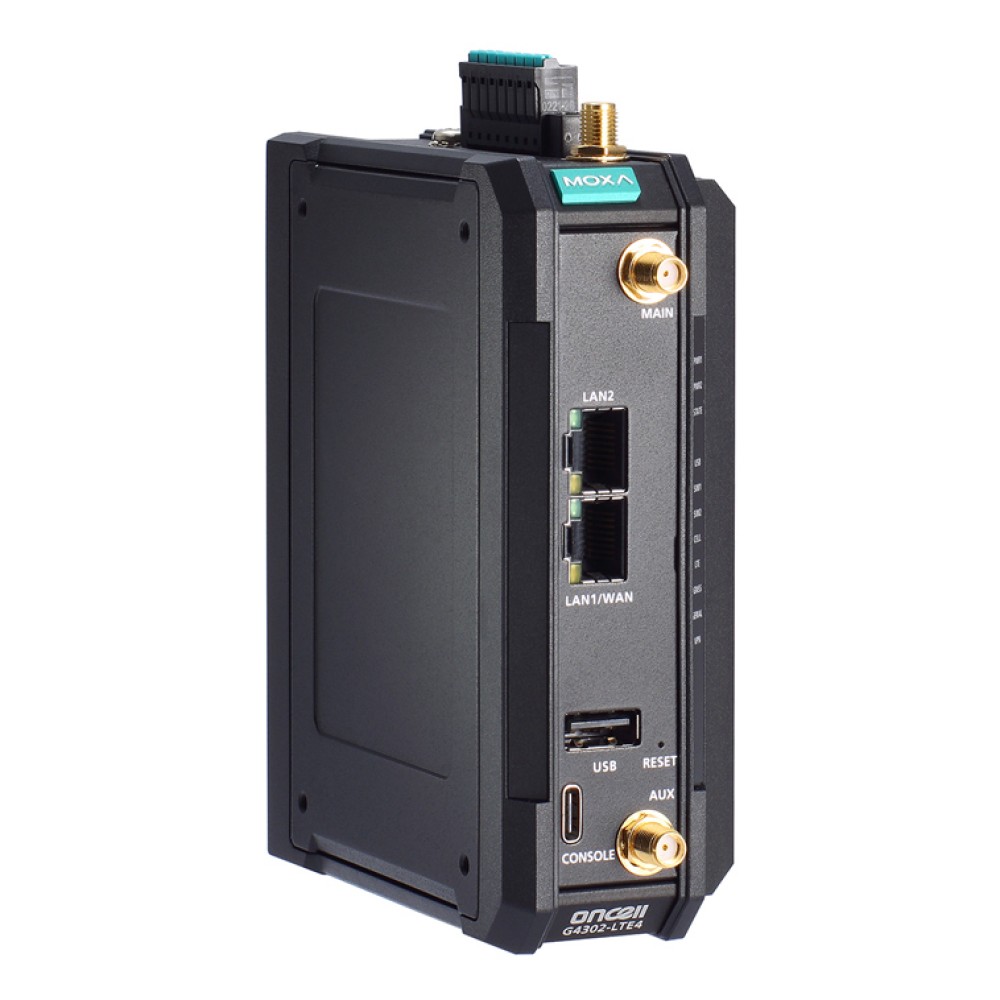

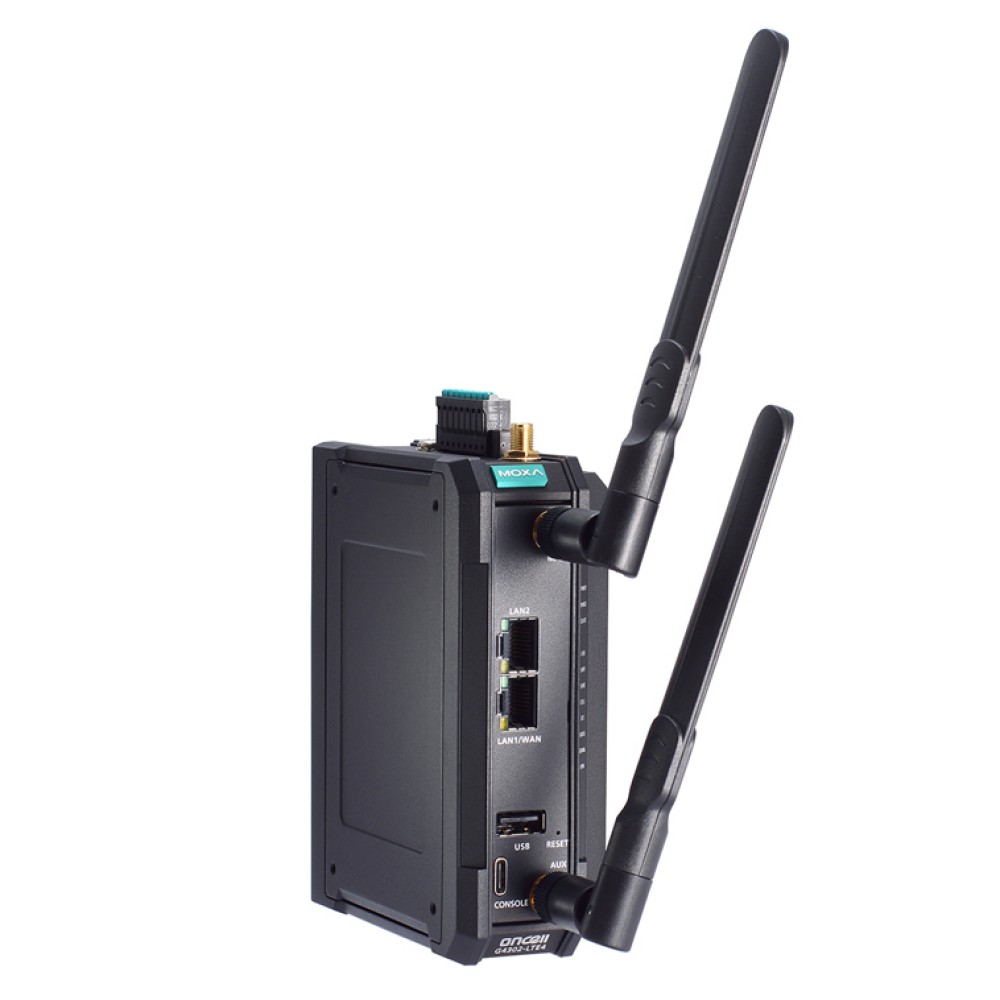

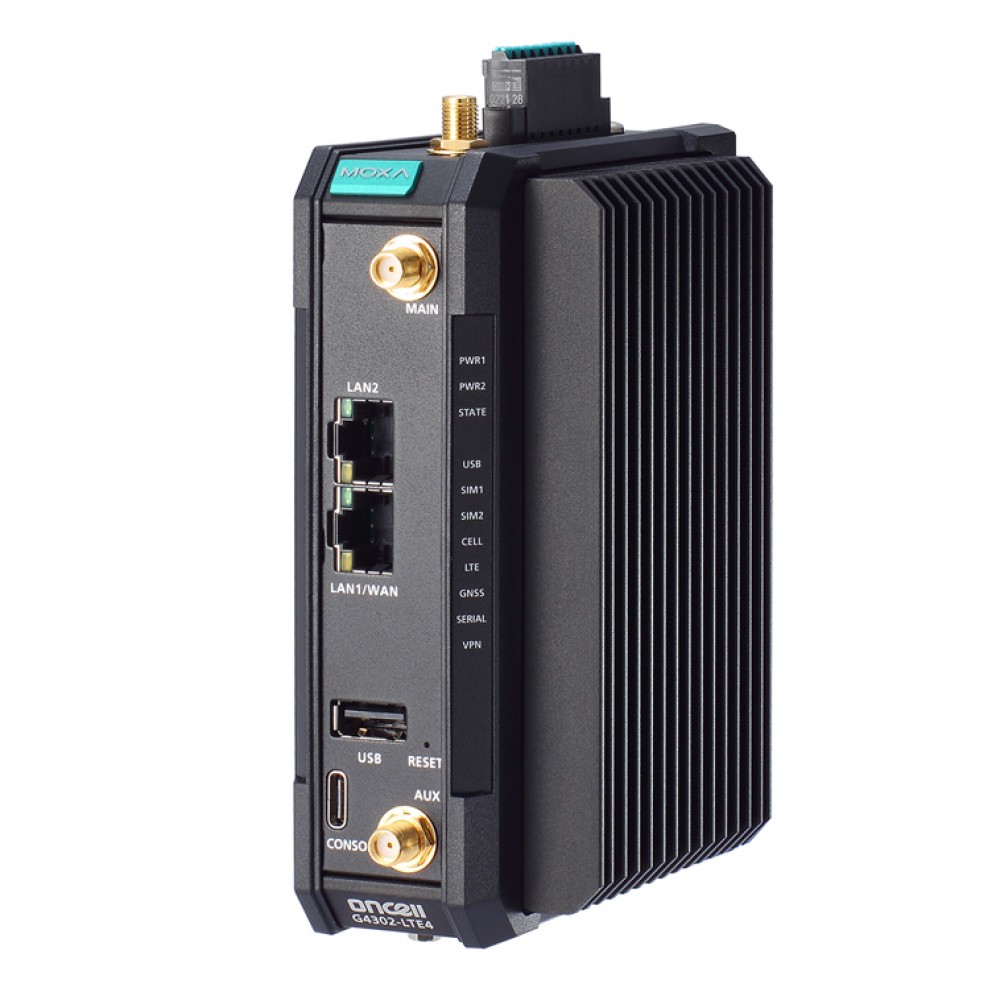

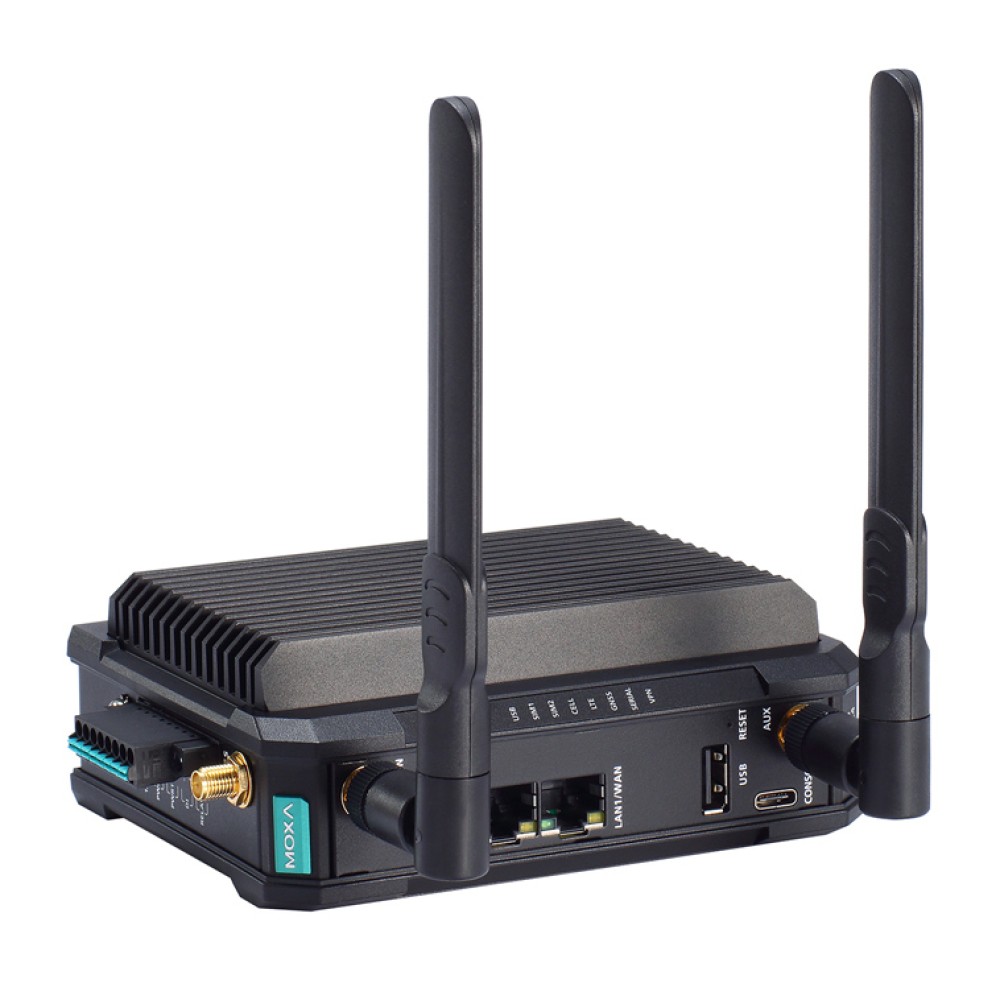

OnCell G4302-LTE4-EU-T
2ポート 産業グレードLTE Cat.4セルラールーター(グローバルLTE帯域)
主な製品特長
- LTE Cat.4モジュールによる日本/US/EU/APAC帯域のグローバルサポート
- フルGbEポートを備えたハイパフォーマンスグローバルLTEルータ
- ファイアウォール/NAT/VPN/ルータ/マネージドスイッチ機能を集約したオールインワン・ルータ
- ウェイクアップタイムスケジューリングのための電源マネージメントのサポート
- デュアルSIMおよびMoxa独自のGuaranLinkのサポートによるセルラーリンクの冗長性
- セルラーとイーサネット間のWAN冗長性をサポート
- 高精度GNSS(Global Navigation Satellite System)によるロケーションベースのアプリケーションに最適
- 過酷な環境に対応する堅牢でコンパクトな設計
- インストレーションとトラブルシューティングを容易にするコンパクトなサイズとスマートなLED設計
- システムの完全性を確保するセキュアブートとIEC 62443-4-2に準拠した開発
- MXsecurityマネージメントソフトウェアでOTセキュリティを可視化
- IEC 62443/NERC CIPに基づくセキュリティ機能
- VPNによるセキュアなリモートアクセストンネル
- -30 ~ 70℃の動作温度範囲(Tモデル)
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ
OnCell G4302-LTE4シリーズは、日本、アメリカ、オーストラリア、ヨーロッパ、アジアを含むグローバルLTE帯域をカバーし、サイバーセキュリティから防御するIEC 62443-4-2に準拠した、産業グレード設計の信頼性が高い強力なセキュアセルラールータです。 このルータは、シリアルおよびイーサネットからセルラーインターフェースへの信頼性の高いデータ転送を実行し、従来のアプリケーションと最新のアプリケーションを容易に統合することができます。 セルラーインターフェースとイーサネットインターフェース間のWAN冗長性により、最小限のダウンタイムを保証すると同時に、さらなる柔軟性も提供します。 セルラーコネクションの信頼性と可用性を強化するために、OnCell G4302-LTE4シリーズはデュアルSIMカードを備えたMoxa独自のGuaranLink技術を搭載しています。さらに、OnCell G4302-LTE4シリーズは、デュアル電源入力、ハイレベルのEMS、およびワイド動作温度範囲のサポートにより、厳しい環境での使用に適しています。また、電源マネージメント機能を通じて、管理者はスケジュールを設定してOnCell G4302-LTE4シリーズの電力使用を完全に制御し、アイドル時の電力消費を最小限に抑えてコストを削減することができます。
強固なセキュリティを実現する設計がされたOnCell G4302-LTE4シリーズは、システムの完全性を確保するためのセキュアブート、ネットワークアクセスとトラフィックフィルタリングを管理するマルチレイヤーファイアウォールポリシー、セキュアなリモート通信に必要なVPNをサポートしています。また、OnCell G4302-LTE4シリーズは、国際的に認証されたIEC 62443-4-2規格に準拠しているため、OTネットワークセキュリシステムに容易に統合することができます。
高度に統合された産業用セルラールータ
- 日本、アメリカ、オーストラリア、ヨーロッパ、アジアを含むグローバルなセルラー帯域のサポート
- マネージドレイヤー2スイッチ機能を備えた2つのギガビットポート
- 3-in-1 RS-232/422/485ポートを備えているので各種シリアルデバイスを柔軟にサポート
- MXsecurity および MXview Oneによる分散システムとローカルサイトのマネージメント
高度なサイバーセキュリティ機能で悪意のある脅威を防御
- システムの完全性を確保し、改ざん攻撃から保護するセキュアブート
- セキュアで暗号化されたデータ通信を実現するVPN機能
- 内部ネットワークを不正アクセスやDoS攻撃から保護するファイアウォールポリシー
- ネットワークアドレス変換(NAT)により信頼できるネットワークと信頼できないネットワーク間のIPプライバシーの提供
- IEC 62443-4-2に基づくサイバーセキュリティ機能
産業グレードの信頼性
- デュアル電源入力による電源冗長性の確保
- GuaranLinkとデュアルSIMカードのサポートによる信頼性の高いセルラーコネクティビティ
- -30 ~ 70℃のワイド動作温度サポート
- 危険な場所やさまざまな産業アプリケーションに対応する堅牢なハードウェア設計
セルラーインターフェース | |
セルラー規格 | LTE Cat.4、HSPA、UMTS、EDGE、GPRS、GSM |
---|---|
LTEデータレート | 20MHz帯域幅:150Mbps DL、50Mbps UL |
帯域オプション(JP/日本) | -JP(-T)モデル: LTE B1(2100MHz)/B3(1800MHz)/B8(900MHz)/B11(1500MHz)/B18(800MHz)/B19(800MHz)/B21(1500MHz) UMTS/HSPA B1(2100MHz)/B19(800MHz) |
帯域オプション(EU) | -EU(-T)モデル: LTE B1(2100MHz)/B3(1800MHz)/B7(2600MHz)/B8(900MHz)/B20(800MHz)/B28(700MHz) UMTS/HSPA B1(2100MHz)/B8(900MHz) GSM/GPRS/EDGE 900MHz/1800MHz |
帯域オプション(AU) | -AU(-T)モデル: LTE B1(2100MHz)/B3(1800MHz)/B5(850MHz)/B7(2600MHz)/B8(900MHz)/B28(700MHz) UMTS/HSPA B1(2100MHz)/B5(850MHz)/B8(900MHz) GGSM/GPRS/EDGE 900MHz/1800MHz |
帯域オプション(US) | -US(-T)モデル: LTE B2(1900MHz)/B4(1700/2100MHz(AWS))/B5(850MHz)/B12(700MHz)/B13(700MHz)/B14(700MHz)/B66(1700MHz)/B25(1900MHz)/B26(850MHz)/B71(600MHz) UMTS/HSPA B2(1900MHz)/B4(1700MHz(AWS))/B5(850MHz) |
SIM数 | 2 プッシュ・イジェクトトレイタイプ |
SIMフォーマット | Nano SIM |
セルラーアンテナコネクタ | 2 SMA(F) |
イーサネットインターフェース | |
10/100/1000BaseT(X)ポート(RJ45コネクタ) | 2 |
GNSSインターフェース | |
GNSSバンド | GPS(1575.42MHz) GLONASS(1597.52MHz) Galileo(1575.42MHz) BeiDou(1561.098MHz) |
GNSSアンテナコネクタ | 1 SMA(F) |
入力/出力インターフェース | |
アラーム接点チャネル | 1 |
リレイ出力電流容量 | 1 A @ 24 VDC |
アナログ入力チャネル | 1 |
デジタル入力 | -30 ~ +3 V for state 0 +13 ~ +30 V for state 1 |
ボタン | リセットボタン |
USBインターフェース | |
USBポート数 | 1 |
USBコネクタ | USB Type-A |
USB規格 | USB 2.0 |
シリアルインターフェース | |
ポート数 | 1 |
コネクタ | DB9 male |
シリアル規格 | RS-232/422/485 |
データビット | 5、6、7、8 |
ストップビット | 1、1.5、2 |
パリティ | None 奇数 偶数 |
ボーレート | 300bps ~ 921.6kbps |
コンソールポート | RS-232(TxD、RxD、GND)、USB type-C(115200、n、8、1) |
シリアル信号 | |
RS-232 | TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND |
RS-422 | Tx+、Tx-、Rx+、Rx-、GND |
RS-485-2線 | Data+、Data-、GND |
RS-485-4線 | Tx+、Tx-、Rx+、Rx-、GND |
オペレーションモード | |
規格 | Real COM mode RFC2217 mode TCP Client mode TCP Server mode UDP mode |
LEDインターフェース | |
LEDインジケータ | PWR1、PWR2、STATE、USB、SIM1、SIM2、CELL、LTE、GNSS、SERIAL、VPN |
イーサネットソフトウェア機能 | |
マネージメント | GuaranLink 電源マネージメント バックプレッシャーコントロール LLDP Syslog Wireless Search Utility MXview One MXconfig MXsecurity MRC Quick Link※ |
ブロードキャストフォワーディング | IP directed broadcast、broadcast forwarding |
コンフィギュレーションオプション | シリアルコンソール Webコンソール(HTTP/HTTPS) シリアル/Telnet/SSH経由Command Line Interface(CLI) |
ネットワークプロトコル | DDNS DHCP Server/Client SMTP SNMP v1/v2c/v3 ARP Telnet TCP/IP UDP Remote SMS Control |
フィルタ | 802.1Q VLAN Port-based VLAN |
ユニキャストルーティング | Static Route |
マルチキャストルーティング | Static Route |
ルーティング冗長性 | VRRP |
タイムマネージメント | NTP Server/Client SNTP |
セキュリティ機能 | |
ハードウェアベースセキュリティー | Secure Boot |
パスワード | ユーザレベルパスワード保護 |
認証 | ローカルデータベース RADIUS Access Control List |
ファイアウォール | |
フィルタ | DDoS イーサネットプロトコル ICMP IP address MAC address ポート |
NAT | |
機能 | 1対1 N対1 PAT NAT loopback Double NAT |
IPsec VPN | |
認証 | MD5およびSHA(SHA-256) RSA(キーサイズ:1024-bit、2048-bit) Pre-shared KeyまたはX.509 v3 認証 |
暗号化 | DES 3DES AES-128 AES-192 AES-256 |
コンカレントVPNトンネル | 最大15 IPsec VPNトンネル |
プロトコル | IPsec |
電源パラメータ | |
入力電流 | 0.96 A @ 12 VDC(最大) 0.63 A @ 12 VDC(平均) 0.33 A @ 24 VDC(平均) 0.18 A @ 48 VDC(平均) |
入力電圧 | 12~48 VDC |
電力消費量 | 7.6 W(標準) 11.52 W(最大) |
電源コネクタ | スクリューロックターミナルブロック |
逆極性保護 | サポート |
メカニカル | |
ハウジング | メタル IP40保護等級(ラバーSIMスロットカバークローズ) |
サイズ | 125 × 46.2 × 100 mm |
重量 | 610 g |
インストレーション | DIN-railマウンティング ウォールマウンティング(オプションキット使用) |
環境 | |
動作温度 | 標準モデル:-10 ~ 55℃ ワイド温度モデル:-30 ~ 70℃ |
保管温度(含パッケージ) | -40 ~ 85℃ |
相対湿度 | 5 ~ 95%(結露なきこと) |
規格および認証 | |
EMC | EN 55032/35 EN 61000-6-2/-6-4 |
EMI | CISPR 22、FCC Part 15B Class A |
EMS | IEC 61000-4-2 ESD:接触:8 kV;気中:15 kV IEC 61000-4-3 RS:80MHz ~ 1 GHz:10 V/m IEC 61000-4-4 EFT:電源:2 kV;信号:2 kV IEC 61000-4-5 サージ:電源:2 kV、信号:2 kV IEC 61000-4-6 CS:10 V;150 kHz~80MHz IEC 61000-4-8:30 A/m |
自由落下 | IEC 60068-2-32 |
ハザードロケーション | CCCEx※ IECEx※ ATEX※ Class I Division 2※ |
鉄道 | EN 50121-4 |
交通管制 | NEMA TS2※ |
自動車部品 | E mark E1※ |
無線周波数 | FCC PTCRB EN 303 413 |
無線認証 | NCC※ TELEC RCM KC ICID UKCA Anatel※ |
キャリア認可 | Verizon※ AT&T※ |
セルラー規格 | EN 301 489-1/-19 EN 301 489-1/-52 EN 301511 EN 301908-1/-2/-13 |
安全 | UL 62368-1 EN 62368-1 |
衝撃 | IEC 60068-2-27 |
振動 | IEC 60068-2-6 |
MTBF | |
時間 | -JP(-T)モデル:522,186 時間 -AU(-T)モデル:518,722 時間 -EU(-T)モデル:518,722 時間 -US(-T)モデル:521,746 時間 |
規格 | Telcordia SR332 |
保証 | |
保証期間 | 5年 |
詳細 | Moxa社 製品保証方針 |
2023年第4四半期より提供開始予定
サイズ (単位=mm(inch))
![サイズ](/storage/oncell-g4302-lte4-series_img_01.gif)
OnCell G4302-LTE4-EU-T | LTE帯域:B1(2100MHz)/B3(1800MHz)/B7(2600MHz)/B8(900MHz)/B20(800MHz)/B28(700MHz) 動作温度:-30 ~ 70℃ |
---|
アクセサリ(別売り)
アンテナ | |
ANT-5G-ASM-03 | 3 dBi GSM/UMTS/LTE/5G NRダイポールアンテナ/SMA(male)コネクタ |
---|---|
MAT-5G-PA-SM-2-06-3m | 6 dBi MIMOパネルアンテナ/2 SMA(male)セルラーアプリケーション用コネクタ 3mケーブル |
MAT-5G-PA-SM-3-06-3m | 6 dBi MIMO パネルアンテナ/3 SMA(male)セルラーおよびGNSSアプリケーション用コネクタ 3mケーブル |
ANT-GNSS-CSM-02-3m | 2 dBic GNSSアンテナ/SMA(male)コネクタ 3mケーブル |
ワイヤレスアンテナケーブル | |
A-CRF-SMSF-R3-100 | ワイヤレスアンテナケーブル SMA(male)to SMA(female)コネクタ マグネットベース RG-174 type 1m |
A-CRF-SMSF-L1-300 | ワイヤレスアンテナケーブルSMA(male)to SMA(female)コネクタ マグネットベース LMR195 type 3m |
A-CRF-SMSF-C2-300 | ワイヤレスアンテナケーブル SMA(male)to SMA(female)コネクタ CFD-200 type 3m |
A-CRF-SMSF-C2-500 | ワイヤレスアンテナケーブル SMA(male)to SMA(female)コネクタ CFD-200 type 5m |
マウンティングキット | |
WK-41-01 | ウォールマウンティングキット/1プレート(41 × 144 × 7.5 mm) |
WK-160-01 | ウォールマウンティングキット/1プレート(160 × 89 × 2.0 mm) 4スクリュー 黒 |
ソフトウェア | |
LIC-MXviewOne-NEW-XN-SR | MXview Oneノードライセンス/カスタマイズ可能なノード数(最小1ノード) |
LIC-MXsecurity-NEW-1Y-XN-SR | 1年間のMXsecurityライセンス/カスタマイズ可能なノード数(最小1ノード) |
OnCell G4302-LTE4シリーズ 製品一覧
OnCell G4302-LTE4-EU | 2ポート 産業グレードLTE Cat.4セルラールーター(グローバルLTE帯域) |
OnCell G4302-LTE4-EU-T | 2ポート 産業グレードLTE Cat.4セルラールーター(グローバルLTE帯域) |
OnCell G4302-LTE4-AU | 2ポート 産業グレードLTE Cat.4セルラールーター(グローバルLTE帯域) |
OnCell G4302-LTE4-AU-T | 2ポート 産業グレードLTE Cat.4セルラールーター(グローバルLTE帯域) |
OnCell G4302-LTE4-US | 2ポート 産業グレードLTE Cat.4セルラールーター(グローバルLTE帯域) |
OnCell G4302-LTE4-US-T | 2ポート 産業グレードLTE Cat.4セルラールーター(グローバルLTE帯域) |
OnCell G4302-LTE4-JP | 2ポート 産業グレードLTE Cat.4セルラールーター(日本TELECを含む) |
OnCell G4302-LTE4-JP-T | 2ポート 産業グレードLTE Cat.4セルラールーター(日本TELECを含む) |
