OnCell G4302-LTE4-JP-T

2ポート 産業グレードLTE Cat.4セルラールーター(日本TELECを含む)

主な製品特長

  • LTE Cat.4モジュールによる日本/US/EU/APAC帯域のグローバルサポート
  • フルGbEポートを備えたハイパフォーマンスグローバルLTEルータ
  • ファイアウォール/NAT/VPN/ルータ/マネージドスイッチ機能を集約したオールインワン・ルータ
  • ウェイクアップタイムスケジューリングのための電源マネージメントのサポート
  • デュアルSIMおよびMoxa独自のGuaranLinkのサポートによるセルラーリンクの冗長性
  • セルラーとイーサネット間のWAN冗長性をサポート
  • 高精度GNSS(Global Navigation Satellite System)によるロケーションベースのアプリケーションに最適
  • 過酷な環境に対応する堅牢でコンパクトな設計
  • インストレーションとトラブルシューティングを容易にするコンパクトなサイズとスマートなLED設計
  • システムの完全性を確保するセキュアブートとIEC 62443-4-2に準拠した開発
  • MXsecurityマネージメントソフトウェアでOTセキュリティを可視化
  • IEC 62443/NERC CIPに基づくセキュリティ機能
  • VPNによるセキュアなリモートアクセストンネル
  • -30 ~ 70℃の動作温度範囲(Tモデル)

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

  • 概要
  • 仕様
  • 詳細情報
  • 型番
  • シリーズ
  • FAQ

OnCell G4302-LTE4シリーズは、日本、アメリカ、オーストラリア、ヨーロッパ、アジアを含むグローバルLTE帯域をカバーし、サイバーセキュリティから防御するIEC 62443-4-2に準拠した、産業グレード設計の信頼性が高い強力なセキュアセルラールータです。 このルータは、シリアルおよびイーサネットからセルラーインターフェースへの信頼性の高いデータ転送を実行し、従来のアプリケーションと最新のアプリケーションを容易に統合することができます。 セルラーインターフェースとイーサネットインターフェース間のWAN冗長性により、最小限のダウンタイムを保証すると同時に、さらなる柔軟性も提供します。 セルラーコネクションの信頼性と可用性を強化するために、OnCell G4302-LTE4シリーズはデュアルSIMカードを備えたMoxa独自のGuaranLink技術を搭載しています。さらに、OnCell G4302-LTE4シリーズは、デュアル電源入力、ハイレベルのEMS、およびワイド動作温度範囲のサポートにより、厳しい環境での使用に適しています。また、電源マネージメント機能を通じて、管理者はスケジュールを設定してOnCell G4302-LTE4シリーズの電力使用を完全に制御し、アイドル時の電力消費を最小限に抑えてコストを削減することができます。

強固なセキュリティを実現する設計がされたOnCell G4302-LTE4シリーズは、システムの完全性を確保するためのセキュアブート、ネットワークアクセスとトラフィックフィルタリングを管理するマルチレイヤーファイアウォールポリシー、セキュアなリモート通信に必要なVPNをサポートしています。また、OnCell G4302-LTE4シリーズは、国際的に認証されたIEC 62443-4-2規格に準拠しているため、OTネットワークセキュリシステムに容易に統合することができます。

高度に統合された産業用セルラールータ

  • 日本、アメリカ、オーストラリア、ヨーロッパ、アジアを含むグローバルなセルラー帯域のサポート
  • マネージドレイヤー2スイッチ機能を備えた2つのギガビットポート
  • 3-in-1 RS-232/422/485ポートを備えているので各種シリアルデバイスを柔軟にサポート
  • MXsecurity および MXview Oneによる分散システムとローカルサイトのマネージメント

高度なサイバーセキュリティ機能で悪意のある脅威を防御

  • システムの完全性を確保し、改ざん攻撃から保護するセキュアブート
  • セキュアで暗号化されたデータ通信を実現するVPN機能
  • 内部ネットワークを不正アクセスやDoS攻撃から保護するファイアウォールポリシー
  • ネットワークアドレス変換(NAT)により信頼できるネットワークと信頼できないネットワーク間のIPプライバシーの提供
  • IEC 62443-4-2に基づくサイバーセキュリティ機能

産業グレードの信頼性

  • デュアル電源入力による電源冗長性の確保
  • GuaranLinkとデュアルSIMカードのサポートによる信頼性の高いセルラーコネクティビティ
  • -30 ~ 70℃のワイド動作温度サポート
  • 危険な場所やさまざまな産業アプリケーションに対応する堅牢なハードウェア設計
セルラーインターフェース
セルラー規格LTE Cat.4、HSPA、UMTS、EDGE、GPRS、GSM
LTEデータレート20MHz帯域幅:150Mbps DL、50Mbps UL
帯域オプション(JP/日本)-JP(-T)モデル:
LTE B1(2100MHz)/B3(1800MHz)/B8(900MHz)/B11(1500MHz)/B18(800MHz)/B19(800MHz)/B21(1500MHz)
UMTS/HSPA B1(2100MHz)/B19(800MHz)
帯域オプション(EU)-EU(-T)モデル:
LTE B1(2100MHz)/B3(1800MHz)/B7(2600MHz)/B8(900MHz)/B20(800MHz)/B28(700MHz)
UMTS/HSPA B1(2100MHz)/B8(900MHz)
GSM/GPRS/EDGE 900MHz/1800MHz
帯域オプション(AU)-AU(-T)モデル:
LTE B1(2100MHz)/B3(1800MHz)/B5(850MHz)/B7(2600MHz)/B8(900MHz)/B28(700MHz)
UMTS/HSPA B1(2100MHz)/B5(850MHz)/B8(900MHz)
GGSM/GPRS/EDGE 900MHz/1800MHz
帯域オプション(US)-US(-T)モデル:
LTE B2(1900MHz)/B4(1700/2100MHz(AWS))/B5(850MHz)/B12(700MHz)/B13(700MHz)/B14(700MHz)/B66(1700MHz)/B25(1900MHz)/B26(850MHz)/B71(600MHz)
UMTS/HSPA B2(1900MHz)/B4(1700MHz(AWS))/B5(850MHz)
SIM数2 プッシュ・イジェクトトレイタイプ
SIMフォーマットNano SIM
セルラーアンテナコネクタ2 SMA(F)
イーサネットインターフェース
10/100/1000BaseT(X)ポート(RJ45コネクタ)2
GNSSインターフェース
GNSSバンドGPS(1575.42MHz)
GLONASS(1597.52MHz)
Galileo(1575.42MHz)
BeiDou(1561.098MHz)
GNSSアンテナコネクタ1 SMA(F)
入力/出力インターフェース
アラーム接点チャネル1
リレイ出力電流容量1 A @ 24 VDC
アナログ入力チャネル1
デジタル入力-30 ~ +3 V for state 0
+13 ~ +30 V for state 1
ボタンリセットボタン
USBインターフェース
USBポート数1
USBコネクタUSB Type-A
USB規格USB 2.0
シリアルインターフェース
ポート数1
コネクタDB9 male
シリアル規格RS-232/422/485
データビット5、6、7、8
ストップビット1、1.5、2
パリティNone
奇数
偶数
ボーレート300bps ~ 921.6kbps
コンソールポートRS-232(TxD、RxD、GND)、USB type-C(115200、n、8、1)
シリアル信号
RS-232TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND
RS-422Tx+、Tx-、Rx+、Rx-、GND
RS-485-2線Data+、Data-、GND
RS-485-4線Tx+、Tx-、Rx+、Rx-、GND
オペレーションモード
規格Real COM mode
RFC2217 mode
TCP Client mode
TCP Server mode
UDP mode
LEDインターフェース
LEDインジケータPWR1、PWR2、STATE、USB、SIM1、SIM2、CELL、LTE、GNSS、SERIAL、VPN
イーサネットソフトウェア機能
マネージメントGuaranLink
電源マネージメント
バックプレッシャーコントロール
LLDP
Syslog
Wireless Search Utility
MXview One
MXconfig
MXsecurity
MRC Quick Link
ブロードキャストフォワーディングIP directed broadcast、broadcast forwarding
コンフィギュレーションオプションシリアルコンソール
Webコンソール(HTTP/HTTPS)
シリアル/Telnet/SSH経由Command Line Interface(CLI)
ネットワークプロトコルDDNS
DHCP Server/Client
SMTP
SNMP v1/v2c/v3
ARP
Telnet
TCP/IP
UDP
Remote SMS Control
フィルタ802.1Q VLAN
Port-based VLAN
ユニキャストルーティングStatic Route
マルチキャストルーティングStatic Route
ルーティング冗長性VRRP
タイムマネージメントNTP Server/Client
SNTP
セキュリティ機能
ハードウェアベースセキュリティーSecure Boot
パスワードユーザレベルパスワード保護
認証ローカルデータベース
RADIUS
Access Control List
ファイアウォール
フィルタDDoS
イーサネットプロトコル
ICMP
IP address
MAC address
ポート
NAT
機能1対1
N対1
PAT
NAT loopback
Double NAT
IPsec VPN
認証MD5およびSHA(SHA-256)
RSA(キーサイズ:1024-bit、2048-bit)
Pre-shared KeyまたはX.509 v3 認証
暗号化DES
3DES
AES-128
AES-192
AES-256
コンカレントVPNトンネル最大15 IPsec VPNトンネル
プロトコルIPsec
電源パラメータ
入力電流0.96 A @ 12 VDC(最大)
0.63 A @ 12 VDC(平均)
0.33 A @ 24 VDC(平均)
0.18 A @ 48 VDC(平均)
入力電圧12~48 VDC
電力消費量7.6 W(標準)
11.52 W(最大)
電源コネクタスクリューロックターミナルブロック
逆極性保護サポート
メカニカル
ハウジングメタル
IP40保護等級(ラバーSIMスロットカバークローズ)
サイズ125 × 46.2 × 100 mm
重量610 g
インストレーションDIN-railマウンティング
ウォールマウンティング(オプションキット使用)
環境
動作温度標準モデル:-10 ~ 55℃
ワイド温度モデル:-30 ~ 70℃
保管温度(含パッケージ)-40 ~ 85℃
相対湿度5 ~ 95%(結露なきこと)
規格および認証
EMCEN 55032/35
EN 61000-6-2/-6-4
EMICISPR 22、FCC Part 15B Class A
EMSIEC 61000-4-2 ESD:接触:8 kV;気中:15 kV
IEC 61000-4-3 RS:80MHz ~ 1 GHz:10 V/m
IEC 61000-4-4 EFT:電源:2 kV;信号:2 kV
IEC 61000-4-5 サージ:電源:2 kV、信号:2 kV
IEC 61000-4-6 CS:10 V;150 kHz~80MHz
IEC 61000-4-8:30 A/m
自由落下IEC 60068-2-32
ハザードロケーションCCCEx
IECEx
ATEX
Class I Division 2
鉄道EN 50121-4
交通管制NEMA TS2
自動車部品E mark E1
無線周波数FCC
PTCRB
EN 303 413
無線認証NCC
TELEC
RCM
KC
ICID
UKCA
Anatel
キャリア認可Verizon
AT&T
セルラー規格EN 301 489-1/-19
EN 301 489-1/-52
EN 301511
EN 301908-1/-2/-13
安全UL 62368-1
EN 62368-1
衝撃IEC 60068-2-27
振動IEC 60068-2-6
MTBF
時間-JP(-T)モデル:522,186 時間
-AU(-T)モデル:518,722 時間
-EU(-T)モデル:518,722 時間
-US(-T)モデル:521,746 時間
規格Telcordia SR332
保証
保証期間5年
詳細Moxa社 製品保証方針

2023年第4四半期より提供開始予定

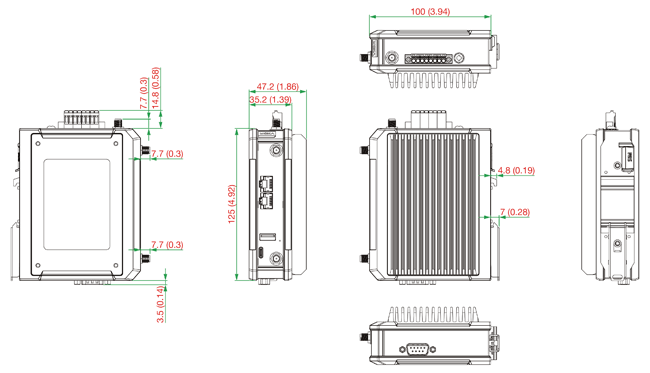

サイズ (単位=mm(inch))

サイズ
OnCell G4302-LTE4-JP-TLTE帯域:B1(2100MHz)/B3(1800MHz)/B8(900MHz)/B11(1500MHz)/B18(800MHz)/B19(800MHz)/B21(1500MHz)
動作温度:-30 ~ 70℃

アクセサリ(別売り)

アンテナ
ANT-5G-ASM-033 dBi GSM/UMTS/LTE/5G NRダイポールアンテナ/SMA(male)コネクタ
MAT-5G-PA-SM-2-06-3m6 dBi MIMOパネルアンテナ/2 SMA(male)セルラーアプリケーション用コネクタ
3mケーブル
MAT-5G-PA-SM-3-06-3m6 dBi MIMO パネルアンテナ/3 SMA(male)セルラーおよびGNSSアプリケーション用コネクタ
3mケーブル
ANT-GNSS-CSM-02-3m2 dBic GNSSアンテナ/SMA(male)コネクタ
3mケーブル
ワイヤレスアンテナケーブル
A-CRF-SMSF-R3-100ワイヤレスアンテナケーブル SMA(male)to SMA(female)コネクタ
マグネットベース
RG-174 type
1m
A-CRF-SMSF-L1-300ワイヤレスアンテナケーブルSMA(male)to SMA(female)コネクタ
マグネットベース
LMR195 type
3m
A-CRF-SMSF-C2-300ワイヤレスアンテナケーブル SMA(male)to SMA(female)コネクタ
CFD-200 type
3m
A-CRF-SMSF-C2-500ワイヤレスアンテナケーブル SMA(male)to SMA(female)コネクタ
CFD-200 type
5m
マウンティングキット
WK-41-01ウォールマウンティングキット/1プレート(41 × 144 × 7.5 mm)
WK-160-01ウォールマウンティングキット/1プレート(160 × 89 × 2.0 mm)
4スクリュー
ソフトウェア
LIC-MXviewOne-NEW-XN-SRMXview Oneノードライセンス/カスタマイズ可能なノード数(最小1ノード)
LIC-MXsecurity-NEW-1Y-XN-SR1年間のMXsecurityライセンス/カスタマイズ可能なノード数(最小1ノード)

OnCell G4302-LTE4シリーズ 製品一覧

OnCell G4302-LTE4-EU 2ポート 産業グレードLTE Cat.4セルラールーター(グローバルLTE帯域)
OnCell G4302-LTE4-EU-T 2ポート 産業グレードLTE Cat.4セルラールーター(グローバルLTE帯域)
OnCell G4302-LTE4-AU 2ポート 産業グレードLTE Cat.4セルラールーター(グローバルLTE帯域)
OnCell G4302-LTE4-AU-T 2ポート 産業グレードLTE Cat.4セルラールーター(グローバルLTE帯域)
OnCell G4302-LTE4-US 2ポート 産業グレードLTE Cat.4セルラールーター(グローバルLTE帯域)
OnCell G4302-LTE4-US-T 2ポート 産業グレードLTE Cat.4セルラールーター(グローバルLTE帯域)
OnCell G4302-LTE4-JP 2ポート 産業グレードLTE Cat.4セルラールーター(日本TELECを含む)
OnCell G4302-LTE4-JP-T 2ポート 産業グレードLTE Cat.4セルラールーター(日本TELECを含む)
