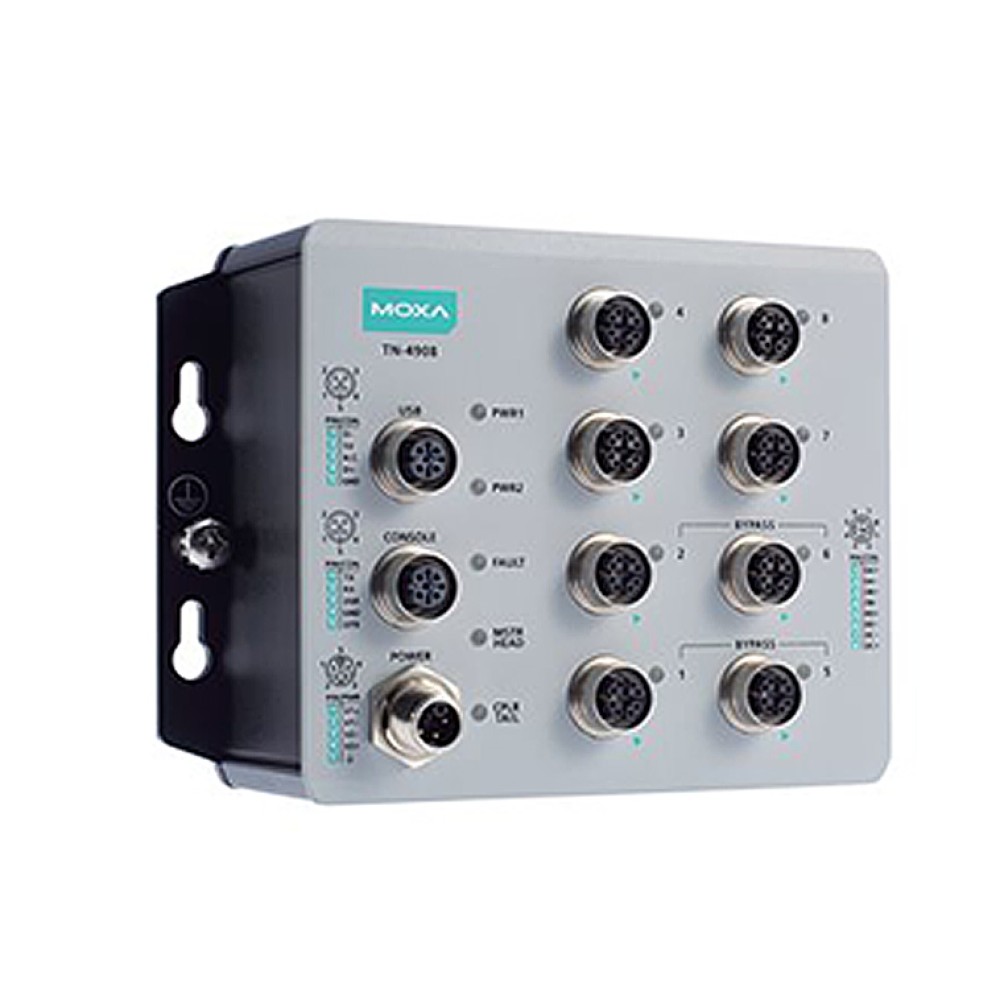

TN-4908-ETBN-4GTX-4GTXBP-WV-CT-T
EN 50155 ギガビット セキュリティルーター
主な製品特長
- 8つのギガビットポートと最大12のPoEポート
- IEC 61375 ETBN機能 (ETBN モデル)
- デュアルバイパスリレイ
- 絶縁電源入力範囲:24~110 VDC
- EN 50155の必須テスト項目すべてに準拠※
- 動作温度範囲:-40~70℃
- IEC 62443-4-2:2019に準拠
この製品は、EN 50155規格で定義されている鉄道車両アプリケーションに適しています。より詳細な情報については、こちらをご参照下さい:https://www.moxa.com/Moxa/media/Products/document/EN_50155_Compliance.pdf (PDF/英語)
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ

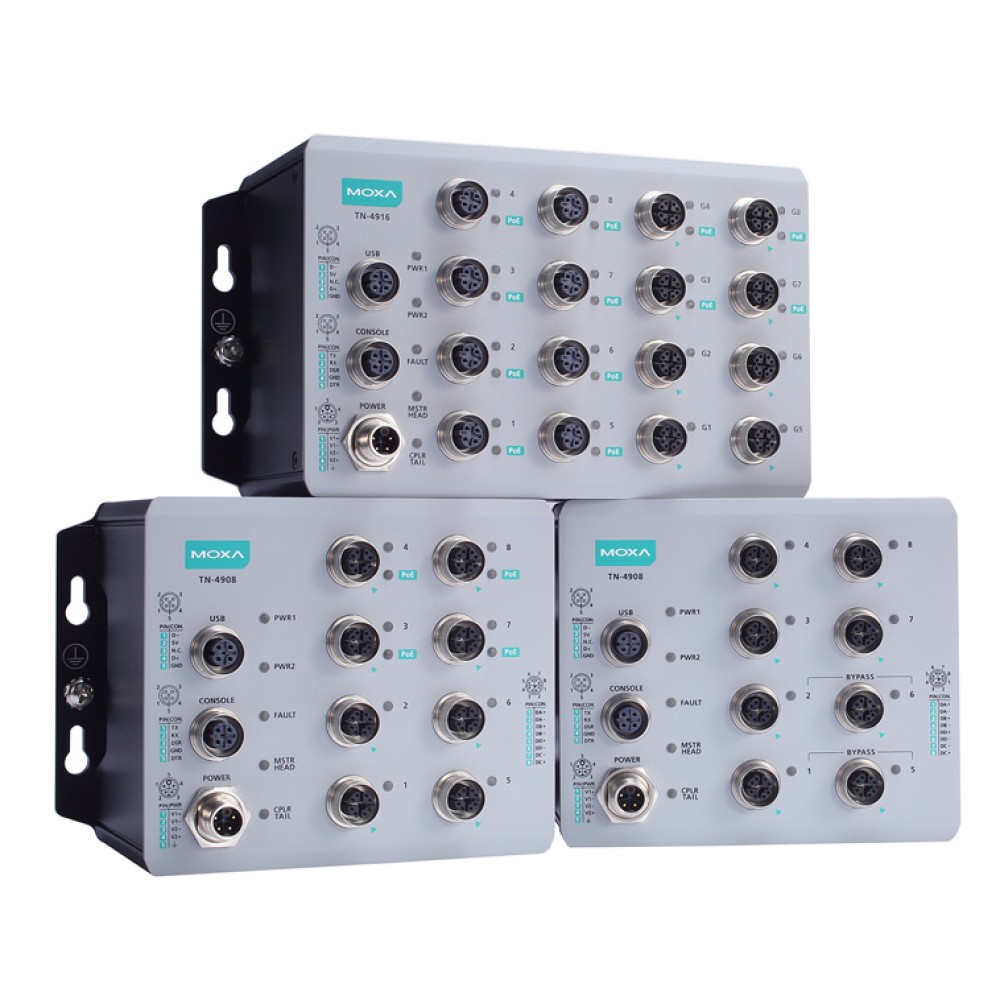

ToughNet TN-4900シリーズは、鉄道車両に搭載されるイーサネットネットワークに使用するために設計され、8つのギガビットポートと最大4つのバイパスリレイポートを備えたハイパフォーマンスM12ルーターのセットです。これらのルータは、ファイアウォール、ETBN、ルーティング機能を備えており、ネットワーク間でのアプリケーションの導入を容易にします。TN-4900シリーズルーターは、M12およびその他の丸形コネクターを採用することで、鉄道車両の振動や衝撃などの過酷な環境に対する信頼性を保証する、強固なコネクションを実現します。
TN-4900シリーズは、24~110 VDCの広い電源入力範囲をサポートし、-40~70℃のワイド温度によって、過酷な環境でも長時間にわたるオペレーションを保証します。さらに、これらのルーターはEN 50155の必須要件に準拠しており、さまざまな産業用アプリケーションでの使用にも適しています。
その他の特長と利点
- IEC 61375-2-3, 61375-2-5準拠のETBN
- IEC 62443-4-2:2019準拠のサイバーセキュリティ
- 大規模なネットワークを階層的なサブネットに分割し、ネットワーク間でデータや情報の通信を可能にするルーティング機能
- NATにより、異なる車両のエンドデバイスでも同じIPアドレスを使用できるため、IPマネージメントが容易
- 最先端の鉄道車両アプリケーション向けEN 50155イーサネットルータ
- Turbo RingとRSTP/STPによるネットワーク冗長化
- パネルマウント設置
- ラインスワップ高速リカバリー
- 接続されたデバイスのIPアドレスを自動回復
- ネットワークマネージメントソフトウェアでトポロジーを自動検出するLLDP
- Webブラウザ、Telnet/シリアルコンソール、CLI Windowsユーティリティで設定可能
イーサネットインターフェース | |
10/100BaseT(X)ポート (M12 Dコード 4ピン メスコネクター) | TN-4908-WV-CT-T:8 TN-4908-ETBN-4BP-WV-CT-T:4 TN-4908-ETBN-F-4BP-WV-CT-T:4 TN-4908-4GTX-WV-CT-T:4 TN-4908-ETBN-4GTX-4GTXBP-WV-CT-T:4 TN-4908-ETBN-F-4GTX-4GTXBP-WV-CT-T:4 TN-4916-4GTX-WV-CT-T:12 TN-4916-ETBN-4GTXBP-WV-CT-T:12 TN-4916-ETBN-F-4GTXBP-WV-CT-T:12 |
---|---|
10/100BaseT(X)ポート (M12 Dコード 4ピン メスコネクター バイパスリレイ付) | 4BPモデル:4 12PoEモデル:12 |
PoEポート (10/100BaseT(X), M12 Dコード 4ピン メスコネクター) | 8PoEモデル:8 |
PoEポート (100/1000BaseT(X), M12 Xコード 8ピン メスコネクター) | 4GPoEモデル:4 |
10/100/1000BaseT(X)ポート (M12 Xコード 8ピン メスコネクター) | 4GTXモデル:4 8GTXモデル:8 |
10/100/1000BaseT(X)ポート (M12 Xコード 8ピン メスコネクター バイパスリレイ付) | 4GTXBPモデル:4 |
規格 | IEEE 802.1Q - VLANタギング IEEE 802.1w - RSTP (Rapid Spanning Tree Protocol) IEEE 802.3af/at - PoE/PoE+出力 IEEE 802.3ab - 1000BaseT(X) IEEE 802.1X - 認証 IEEE 802.1D-2004 - STP (Spanning Tree Protocol) IEEE 802.3x - フロー制御 IEEE 802.3u - 100BaseT(X) IEEE 802.1p - CoS (Class of Service) IEEE 802.3 - 10BaseT |
イーサネットソフトウェア機能 | |
設定オプション | シリアル/Telnet/SSH経由によるコマンドラインインターフェース (CLI) Webコンソール (HTTP/HTTPS) Windowsユーティリティ |
フィルター | IGMP v1/v2 Static Multicast 802.1Q |
管理 | バックプレッシャーフロー制御 SNMP Inform LLDP Syslog HTTP フロー制御 SMTP QoS/CoS/ToS ポートミラー SNMPトラップ SNMPv1/v2c/v3 IPv4 Telnet DHCPサーバー TFTP RARP アカウント管理 |
冗長プロトコル | RSTP スタティックポートトランク Turbo Ring v2 STP |
ルーティング冗長性 | VRRP |
セキュリティ | ポートロック SSH ブロードキャストストーム保護 TACACS+ ローカルアカウントアクセシビリティ HTTPS/SSL |
タイムマネージメント | SNTP NTPサーバー/クライアント |
ユニキャストルーティング | RIPV1/V2 OSPF スタティックルート |
マルチキャストルーティング | スタティックルート |
DoS / DDoS保護 | |
テクノロジー | NMAP-IDスキャン ARPフラッド SYN/FINスキャン Nullスキャン ICMP-Death FINスキャン SYNフラッド NEWWithout-SYNスキャン Xmasスキャン NMAP-Xmasスキャン SYN/RSTスキャン |
ファイアウォール | |
フィルター | ICMP MACアドレス イーサネットプロトコル ポート IPアドレス DDoS |
クイックオートメーションプロファイル | Telnet HTTP RADIUS PROFINET EtherCAT IPsec SSH PPTP IEC 60870-104 FOUNDATION Fieldbus L2TP EtherNet/IP LonWorks DNP Modbus TCP FTP |
ステートフルインスペクション | ルーター ファイアウォール 透過型 (ブリッジ) ファイアウォール |
スループット | 最大 500,000 パケット/秒 |
スイッチプロパティ | |
IGMPグループ | 256 |
MACテーブルサイズ | 16 K |
最大VLAN数 | 16 |
VLAN ID範囲 | VID 1 ~ 4094 |
LEDインターフェース | |
LEDインジケータ | STATE, PWR1, PWR2, FAULT, 10/100/1000M, PoE |
NAT | |
機能 | 1対1 ポートフォワーディング N対1 |
シリアルインターフェース | |
コンソールポート | RS-232 (M12 Bコード 5ピン メスコネクター) |
USBインターフェース | |
M12コネクター | M12 Aコード 5ピン メス (ABC-02 USBストレージ用) |
電源パラメータ | |
入力電流 | TN-4908 PoE非対応モデル:0.68 A @ 24 V TN-4908 PoEモデル:3.6 A @ 24 V TN-4916 PoEモデル:5.9 A @ 24 V |
入力電圧 | 24/36/48/72/96/110 VDC 冗長デュアル入力 電源入力数:2 |
動作電圧 | 16.8 ~ 137.5 VDC |
過電流保護 | サポート |
電源コネクタ | M12 Kコード 5ピン オスコネクター |
逆極性保護 | サポート |
PoE 総電力バジェット | TN-4908 PoEモデル:50 W TN-4916 PoEモデル:95 W |
メカニカル | |
ハウジング | メタル |
サイズ | TN-4908 PoE非対応モデル:160 × 115 × 70 mm TN-4908 PoEモデル:160 × 115 × 100 mm TN-4916モデル:206 × 115 × 100 mm |
IP保護等級 | IP40 |
重量 | TN-4908 PoE非対応モデル:1120 g TN-4908 PoEモデル:1640 g TN-4916 PoEモデル:1990 g |
設置方法 | ウォールマウンティング |
環境 | |
動作温度 | -40 ~ 70℃ |
保管温度 (パッケージ含む) | -40 ~ 85℃ |
相対湿度 | 5 ~ 95% (結露なきこと) |
規格と認証 | |
EMC | EN 55032, EN 55035 |
EMS | IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV IEC 61000-4-4 EFT: Power: 2 kV; Signal: 2 kV IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV IEC 61000-4-6 CS: 10 V IEC 61000-4-8 PFMF |
落下 | IEC 60068-2-31 |
無線周波数 | FCC |
鉄道 | EN 50121-4 EN 50155 IEC 60571 |
鉄道火災保護 | EN 45545-2 |
安全 | IEC 62368, UL 62368 |
衝撃 | IEC 60068-2-27, IEC 61373, EN 50155 |
振動 | IEC 60068-2-64, IEC 61373, EN 50155 |
宣言 | |
グリーン製品 | RoHS, CRoHS, WEEE |
MTBF | |
時間 | TN-4908 PoE非対応モデル:795,840 時間 TN-4908 PoE非対応 ETBNモデル:648,903 時間 TN-4908 PoEモデル:644,898 時間 TN-4908 PoE ETBNモデル:545,021 時間 TN-4916 PoEモデル:550,148 時間 TN-4916 PoE ETBNモデル:472,578 時間 |
規格 | Telcordia SR332 |
保証 | |
保証期間 | 5 年 |
詳細 | MOXA社 製品保証方針 |
サイズ (単位 = mm)
TN-4908 PoE非対応モデル
![サイズ](/storage/tn-4900-series_img_01.jpg)
TN-4908 PoEモデル
![サイズ](/storage/tn-4900-series_img_02.jpg)
TN-4916 PoEモデル
![サイズ](/storage/tn-4900-series_img_03.jpg)
TN-4908-ETBN-4GTX-4GTXBP-WV-CT-T | EN 50155 ギガビット セキュリティルーター ETBN 10/100/1000BaseT(X)ポート, M12 Xコード メスコネクター×4 100/1000BaseT(X)ポート, M12 Xコード 8ピン バイパスリレー付きメスコネクター×4 |
---|
アクセサリー (別売り)
M12 コネクターキャップ | |
A-CAP-M12M-M | M12オスコネクター用メタルキャップ |
---|---|
A-CAP-M12F-M-PP | M12メスプッシュプルコネクター用メタルキャップ |
コネクター | |
M12X-8PMM-IP67-HTG | Xコード ねじ込み式 ギガビットイーサネットコネクター 8ピンオス M12コネクター IP67 |
ケーブル | |
CBL-M12XMM8P-Y-300-IP67 | M12-M12 Cat-5 UTP イーサネットケーブル 8ピン オス Xコード 圧着タイプ M12コネクター IP67 3 m |
CBL-M12XMM8PRJ45-Y-200-IP67 | M12-RJ45 Cat-5 UTP イーサネットケーブル 8ピン オス Xコード 圧着タイプ M12コネクター IP67 2 m |
CBL-M12XMM8P-Y-100-IP67 | M12-M12 Cat-5 UTP イーサネットケーブル 8ピン オス Xコード 圧着タイプ M12コネクター IP67 1 m |
CBL-M12BMM5PF9-BK-150-IP68 | Bコード オス M12-5ピン DB9 コンソールケーブル IP68 1.5 m |
CBL-M12KFF5POPEN-O-150-IP67 | Kコード メス M12-5ピン オープンワイヤー M12 電源ケーブル IP67 1.5 m |
ストレージキット | |
ABC-02-P-USB-M12-CT-T | MoxaのマネージドイーサネットスイッチおよびワイヤレスAP/ブリッジ/クライアント:ToughNetシリーズ用 M12コネクタ付き USBベースの設定バックアップおよび復元ツール 動作温度-40~75℃ コンフォーマルコーティング |
TN-4900シリーズ 製品一覧
TN-4908-4GPoE-4GTX-WV-CT-T | EN 50155 ギガビット セキュリティルーター |
TN-4908-8GTX-WV-CT-T | EN 50155 ギガビット セキュリティルーター |
TN-4908-ETBN-4GPoE-4GTXBP-WV-CT-T | EN 50155 ギガビット セキュリティルーター |
TN-4908-ETBN-4GTX-4GTXBP-WV-CT-T | EN 50155 ギガビット セキュリティルーター |
TN-4908-ETBN-F-4GPoE-4GTXBP-WV-CT-T | EN 50155 ギガビット セキュリティルーター |
TN-4908-ETBN-F-4GTX-4GTXBP-WV-CT-T | EN 50155 ギガビット セキュリティルーター |
TN-4916-8PoE-4GPoE-4GTX-WV-CT-T | EN 50155 ギガビット セキュリティルーター |
TN-4916-ETBN-8PoE-4GPoE-4GTXBP-WV-CT-T | EN 50155 ギガビット セキュリティルーター |
TN-4916-ETBN-F-8PoE-4GPoE-4GTXBP-WV-CT-T | EN 50155 ギガビット セキュリティルーター |
