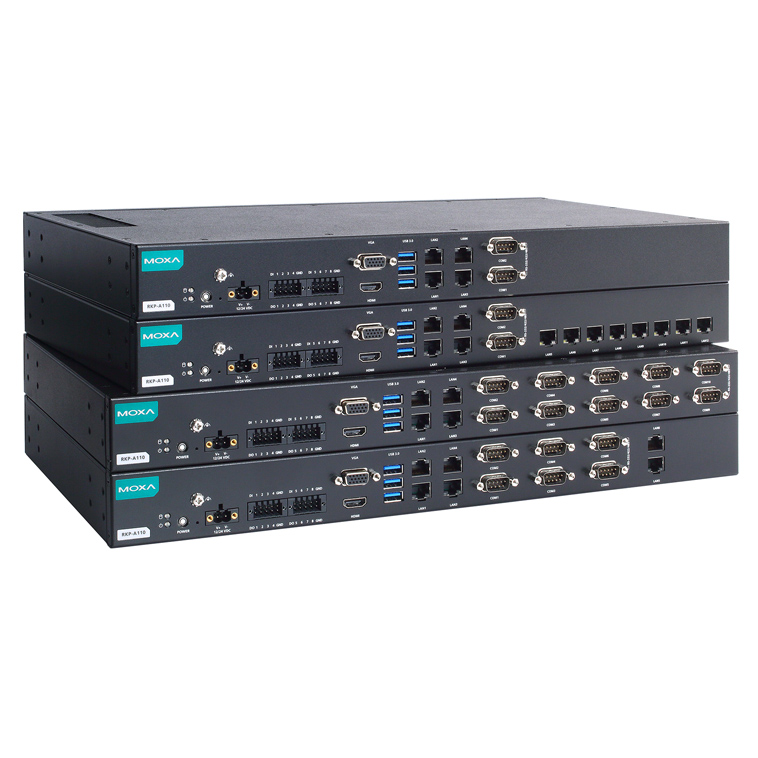

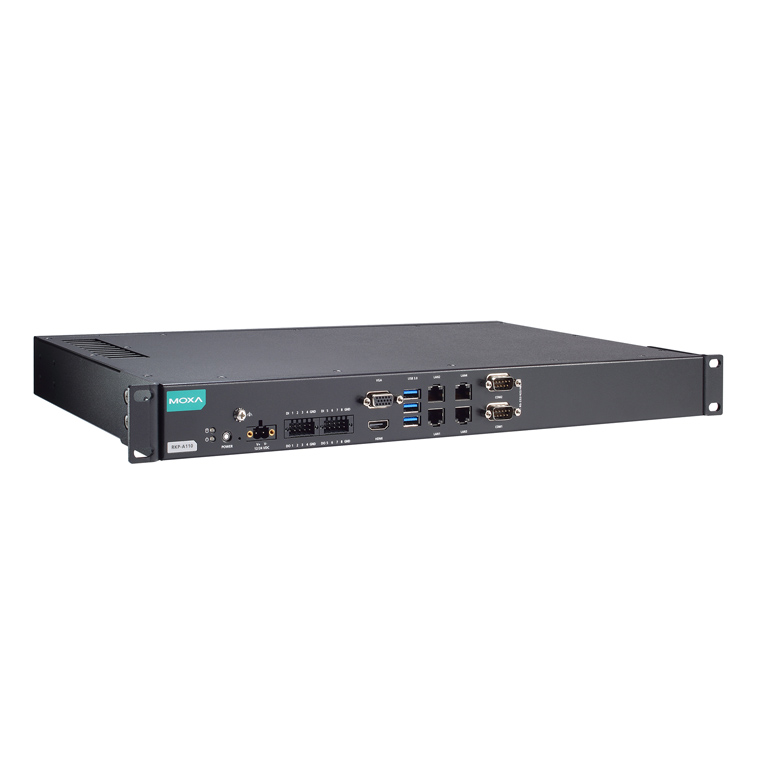

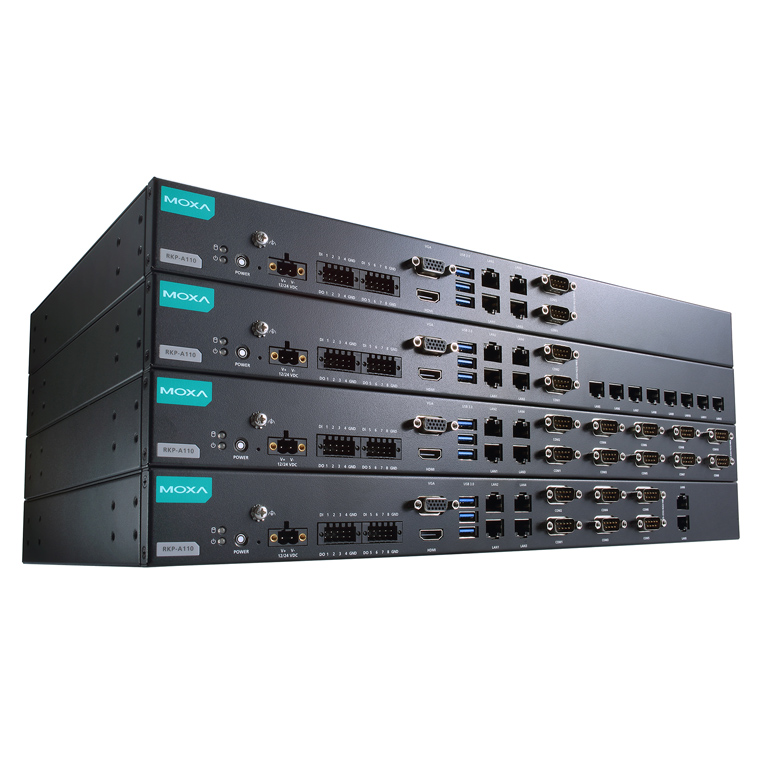

RKP-C110-C1-T NEW
Intel Celeron,ラックマウントx86コンピュータ,4xLAN 2xシリアル 3xUSB3.0 8xDI 8xDO
主な製品特長
- ファンレス設計の1Uラックマウントコンピューター
- 第11世代Intel Celeron®、またはIntel Core™ i5、i7プロセッサー搭載
- 最大10個のシリアルポートと12個のLANポートの豊富なインターフェースオプション
- ほとんどのフィールドアプリケーションに適合する標準的なフォームファクタ
- インターフェースにアクセスが容易な統一されたフロントパネル接続設計
- -30~60℃の動作温度範囲
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
RKP-C110ラックマウントコンピューターは、第11世代Intel Celeron®、またはIntel Core™ i5、i7プロセッサを搭載しています。最大12個のギガビットイーサネットポート、ソフトウェアで選択可能な10個のRS-232/422/485シリアルポート、8個のデジタル入力と8個のデジタル出力を含む豊富なインターフェースオプションを搭載しています。通信インターフェースはすべてフロントパネルに配置されているため、アクセスが容易で、産業用アプリケーションの拡張に便利です。2つのハンドローテーション式2.5インチSSDストレージと外部交換可能なRTCバッテリ設計により、信頼性、耐久性、汎用性の高いプラットフォームを提供し、よりユーザーフレンドリーなオプションを提供します。
動作温度範囲-30~60℃、TPM 2.0モジュール内蔵の1U標準フォームファクタファンレスラックマウントコンピュータとして設計されたRKP-C110コンピューターは、過酷な動作環境における産業用アプリケーションのための信頼性と安全性の高いコンピューティングプラットフォームとして理想的です。
コンピューター | |
CPU | RKP-C110-C1シリーズ:Intel Celeron® 6305E(デュアルコア、4Mキャッシュ、1.80GHz) RKP-C110-C5シリーズ:Intel Core™ プロセッサー i5-1145G7E(クアッドコア、8Mキャッシュ、2.60GHz、ベース:1.50GHz) RKP-C110-C7シリーズ:Intel Core™ プロセッサー i7-1185G7E(クアッドコア、12Mキャッシュ、2.80GHz、ベース:1.80GHz) |
---|---|
システムメモリースロット | SODIMM DDR4スロット×1、最大32 GB |
プリインストール済み システムメモリ | 8 GB DDR4 |
ストレージスロット | 2.5インチSSDスロット×2(SATAIIIインターフェース) RAID 0/1対応 |
プリインストール済み ストレージ | 8 GB |
対応OS | Windowsイメージおよびドライバー: - Windows 10 IoT Enterprise LTSC 2021 64ビット - Windows 11 Professional 64ビット Linuxドライバー: - Debian 11(kernel 5.10) - Ubuntu 22.04 LTS(kernel 5.15) - RHEL 9(kernel 5.14) |
グラフィックコントローラー | Intel® UHD Graphics |
コンピューターインターフェース | |
イーサネットポート | RKP-C110-C1-8L-T/C5-8L-T/C7-8L-Tモデル: オートセンシング10/100/1000 Mbpsポート(RJ45コネクター)×12 RKP-C110-C1-2L4C-T/C5-2L4C-T/C7-2L4C-Tモデル: オートセンシング10/100/1000 Mbpsポート(RJ45コネクター)×6 その他のすべてのモデル: オートセンシング10/100/1000 Mbpsポート(RJ45コネクター)×4 |
シリアルポート | RKP-C110-C1-8C-T/C5-8C-T/C7-8C-Tモデル: RS-232/422/485ポート×10、ソフトウェア選択可能(DB9オス) RKP-C110-C1-2L4C-T/C5-2L4C-TC7-2L4C-Tモデル: RS-232/422/485ポート×6、ソフトウェア選択可能(DB9オス) その他のすべてのモデル: RS-232/422/485ポート×2、ソフトウェア選択可能(DB9オス) |
USB 3.0 | USB 3.0ホスト×3、type-Aコネクター |
デジタル入力 | DI×8 |
デジタル出力 | DO×8 |
TPM | TPM v2.0 |
ビデオ出力 | HDMI 2.0b×1(type-Aコネクター) VGA×1、15ピンD-subコネクター(メス) |
ボタン | リセットボタン 電源ボタン |
イーサネットインターフェイス | |
磁気絶縁保護 | 1.5 kV(内蔵) |
シリアルインターフェース | |
ボーレート | 50bps~115.2kbps |
コネクター | DB9オス |
データビット | 5、6、7、8 |
パリティ | なし、偶数、奇数、スペース、マーク |
ストップビット | 1、1.5、2 |
フロー制御 | RTS/CTS、XON/XOFF |
シリアル信号 | |
RS-232 | TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND |
RS-422 | Tx+、Tx-、Rx+、Rx-、GND |
RS-485-2w | Data+、Data-、GND |
RS-485-4w | Tx+、Tx-、Rx+、Rx-、GND |
デジタル入力 | |
コネクター | スプリング式ユーロブロック端子 |
センサータイプ | ドライ接点 |
ドライ接点 | ロジック0:GNDにショート ロジック1:オープン |
デジタル出力 | |
コネクター | スプリング式ユーロブロック端子 |
I/Oタイプ | シンク |
定格電流 | 200mA/チャンネル |
電圧 | 0~24 VDC |
LEDインジケーター | |
システム | 電源×1 ストレージ×1 |
LAN | 2ポート(10/100/1000 Mbps) |
電源パラメーター | |
入力電圧 | 12/24 VDC |
電源コネクター | ネジ止めユーロブロック端子 |
消費電力 | 90 W |
物理的特性 | |
ハウジング | 金属製 |
IP定格 | IP20 |
外形寸法 | 440×230×43.6 mm |
重量 | RKP-C110-C1-8C-T/C5-8C-T/C7-8C-Tモデル: 3,610 g RKP-C110-C1-2L4C-T/C5-2L4C-T/C7-2L4C-Tモデル: 3,540 g RKP-C110-C1-8L-T/C5-8L-T/C7-8L-Tモデル: 3,800 g RKP-C110-C1-T/C5-T/C7-T/C1-T-Win10/C5-T-Win10/C7-T-Win10モデル: 3,350 g |
設置方法 | ラックマウント(標準1U) |
環境制限 | |
動作温度 | -30~60℃ |
保管温度 | -40~75℃ |
周囲相対湿度 | 5~95%(結露なきこと) |
規格および認証 | |
EMC | EN 55032/35 |
EMI | CISPR 32, FCC Part 15B Class A BSMI |
EMS | IEC 61000-4-2 ESD:接触:4 kV、空気中:8 kV IEC 61000-4-3 RS:80 MHz~1 GHz:3 V/m IEC 61000-4-4 EFT:電力:0.5 kV、信号:0.5 kV IEC 61000-4-5 サージ:電力:0.5 kV、信号:1 kV IEC 61000-4-6 CS:3 V IEC 61000-4-8 PFMF:50~60 Hzで1 A/m |
安全性 | UL 62368-1 (CB) BSMI |
衝撃 | IEC 60068-2-27 |
振動 | IEC 60068-2-64 |
パッケージ落下試験 | ISTA 1A |
パッケージ振動試験 | ISTA 1A |
宣言 | |
グリーン製品 | RoHS、CRoHS、WEEE |
信頼性 | |
時間ソース | リチウム電池バックアップ付き内蔵RTC(リアルタイムクロック) |
自動再起動トリガー | 内蔵WDT |
MTBF | |
時間 | 493,336時間 |
規格 | Telcordia (Bellcore), GB |
保証期間 | |
保証期間 | 3年間 |
詳細 | Moxa社 製品保証方針 |
外観図(前面)
RKP-C110-C1-T/C5-T/C7-T/C1-T-Win10/C5-T-Win10/C7-T-Win10モデル
![外観図](/storage/rkp-c110-series_img_01.gif)
RKP-C110-C1-8L-T/C5-8L-T/C7-8L-Tモデル
![外観図](/storage/rkp-c110-series_img_02.gif)
RKP-C110-C1-8C-T/C5-8C-T/C7-8C-Tモデル
![外観図](/storage/rkp-c110-series_img_03.gif)
RKP-C110-C1-2L4C-T/C5-2L4C-T/C7-2L4C-Tモデル
![外観図](/storage/rkp-c110-series_img_04.gif)
背面図
![背面図](/storage/rkp-c110-series_img_05.gif)
サイズ(単位 = mm)
RKP-C110-C1-T/C5-T/C7-T/C1-T-Win10/C5-T-Win10/C7-T-Win10モデル
![サイズ](/storage/rkp-c110-series_img_06.gif)
RKP-C110-C1-8L-T/C5-8L-T/C7-8L-Tモデル
![サイズ](/storage/rkp-c110-series_img_07.gif)
RKP-C110-C1-8C-T/C5-8C-T/C7-8C-Tモデル
![サイズ](/storage/rkp-c110-series_img_08.gif)
RKP-C110-C1-2L4C-T/C5-2L4C-T/C7-2L4C-Tモデル
![サイズ](/storage/rkp-c110-series_img_09.gif)
