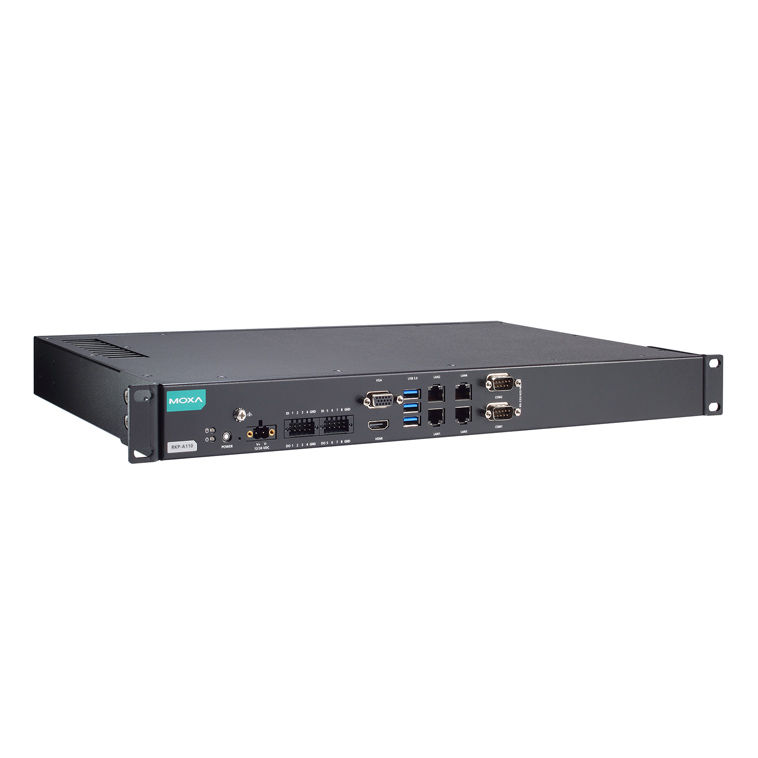

RKP-C110-C7-T NEW
Intel Core i7,ラックマウントx86コンピュータ,4xLAN 2xシリアル 3xUSB3.0 8xDI 8xDO
×
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- ファンレス設計の1Uラックマウントコンピューター
- 第11世代Intel Celeron®、またはIntel Core™ i5、i7プロセッサー搭載
- 最大10個のシリアルポートと12個のLANポートの豊富なインターフェースオプション
- ほとんどのフィールドアプリケーションに適合する標準的なフォームファクタ
- インターフェースにアクセスが容易な統一されたフロントパネル接続設計
- -30～60℃の動作温度範囲
カテゴリー
シリーズ
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
RKP-C110ラックマウントコンピューターは、第11世代Intel Celeron®、またはIntel Core™ i5、i7プロセッサを搭載しています。最大12個のギガビットイーサネットポート、ソフトウェアで選択可能な10個のRS-232/422/485シリアルポート、8個のデジタル入力と8個のデジタル出力を含む豊富なインターフェースオプションを搭載しています。通信インターフェースはすべてフロントパネルに配置されているため、アクセスが容易で、産業用アプリケーションの拡張に便利です。2つのハンドローテーション式2.5インチSSDストレージと外部交換可能なRTCバッテリ設計により、信頼性、耐久性、汎用性の高いプラットフォームを提供し、よりユーザーフレンドリーなオプションを提供します。
動作温度範囲-30～60℃、TPM 2.0モジュール内蔵の1U標準フォームファクタファンレスラックマウントコンピュータとして設計されたRKP-C110コンピューターは、過酷な動作環境における産業用アプリケーションのための信頼性と安全性の高いコンピューティングプラットフォームとして理想的です。
| コンピューター | |
| CPU | RKP-C110-C1シリーズ：Intel Celeron® 6305E（デュアルコア、4Mキャッシュ、1.80GHz） RKP-C110-C5シリーズ：Intel Core™ プロセッサー i5-1145G7E（クアッドコア、8Mキャッシュ、2.60GHz、ベース：1.50GHz） RKP-C110-C7シリーズ：Intel Core™ プロセッサー i7-1185G7E（クアッドコア、12Mキャッシュ、2.80GHz、ベース:1.80GHz） |
|---|---|
| システムメモリースロット | SODIMM DDR4スロット×1、最大32 GB |
| プリインストール済み システムメモリ | 8 GB DDR4 |
| ストレージスロット | 2.5インチSSDスロット×2（SATAIIIインターフェース） RAID 0/1対応 |
| プリインストール済み ストレージ | 8 GB |
| 対応OS | Windowsイメージおよびドライバー： - Windows 10 IoT Enterprise LTSC 2021 64ビット - Windows 11 Professional 64ビット Linuxドライバー： - Debian 11（kernel 5.10） - Ubuntu 22.04 LTS（kernel 5.15） - RHEL 9（kernel 5.14） |
| グラフィックコントローラー | Intel® UHD Graphics |
| コンピューターインターフェース | |
| イーサネットポート | RKP-C110-C1-8L-T/C5-8L-T/C7-8L-Tモデル： オートセンシング10/100/1000 Mbpsポート（RJ45コネクター）×12 RKP-C110-C1-2L4C-T/C5-2L4C-T/C7-2L4C-Tモデル： オートセンシング10/100/1000 Mbpsポート（RJ45コネクター）×6 その他のすべてのモデル： オートセンシング10/100/1000 Mbpsポート（RJ45コネクター）×4 |
| シリアルポート | RKP-C110-C1-8C-T/C5-8C-T/C7-8C-Tモデル： RS-232/422/485ポート×10、ソフトウェア選択可能（DB9オス） RKP-C110-C1-2L4C-T/C5-2L4C-TC7-2L4C-Tモデル： RS-232/422/485ポート×6、ソフトウェア選択可能（DB9オス） その他のすべてのモデル： RS-232/422/485ポート×2、ソフトウェア選択可能（DB9オス） |
| USB 3.0 | USB 3.0ホスト×3、type-Aコネクター |
| デジタル入力 | DI×8 |
| デジタル出力 | DO×8 |
| TPM | TPM v2.0 |
| ビデオ出力 | HDMI 2.0b×1（type-Aコネクター） VGA×1、15ピンD-subコネクター（メス） |
| ボタン | リセットボタン 電源ボタン |
| イーサネットインターフェイス | |
| 磁気絶縁保護 | 1.5 kV（内蔵） |
| シリアルインターフェース | |
| ボーレート | 50bps～115.2kbps |
| コネクター | DB9オス |
| データビット | 5、6、7、8 |
| パリティ | なし、偶数、奇数、スペース、マーク |
| ストップビット | 1、1.5、2 |
| フロー制御 | RTS/CTS、XON/XOFF |
| シリアル信号 | |
| RS-232 | TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND |
| RS-422 | Tx+、Tx-、Rx+、Rx-、GND |
| RS-485-2w | Data+、Data-、GND |
| RS-485-4w | Tx+、Tx-、Rx+、Rx-、GND |
| デジタル入力 | |
| コネクター | スプリング式ユーロブロック端子 |
| センサータイプ | ドライ接点 |
| ドライ接点 | ロジック0：GNDにショート ロジック1：オープン |
| デジタル出力 | |
| コネクター | スプリング式ユーロブロック端子 |
| I/Oタイプ | シンク |
| 定格電流 | 200mA/チャンネル |
| 電圧 | 0～24 VDC |
| LEDインジケーター | |
| システム | 電源×1 ストレージ×1 |
| LAN | 2ポート（10/100/1000 Mbps） |
| 電源パラメーター | |
| 入力電圧 | 12/24 VDC |
| 電源コネクター | ネジ止めユーロブロック端子 |
| 消費電力 | 90 W |
| 物理的特性 | |
| ハウジング | 金属製 |
| IP定格 | IP20 |
| 外形寸法 | 440×230×43.6 mm |
| 重量 | RKP-C110-C1-8C-T/C5-8C-T/C7-8C-Tモデル： 3,610 g RKP-C110-C1-2L4C-T/C5-2L4C-T/C7-2L4C-Tモデル： 3,540 g RKP-C110-C1-8L-T/C5-8L-T/C7-8L-Tモデル： 3,800 g RKP-C110-C1-T/C5-T/C7-T/C1-T-Win10/C5-T-Win10/C7-T-Win10モデル： 3,350 g |
| 設置方法 | ラックマウント（標準1U） |
| 環境制限 | |
| 動作温度 | -30～60℃ |
| 保管温度 | -40～75℃ |
| 周囲相対湿度 | 5～95%（結露なきこと） |
| 規格および認証 | |
| EMC | EN 55032/35 |
| EMI | CISPR 32, FCC Part 15B Class A BSMI |
| EMS | IEC 61000-4-2 ESD：接触：4 kV、空気中：8 kV IEC 61000-4-3 RS：80 MHz～1 GHz：3 V/m IEC 61000-4-4 EFT：電力：0.5 kV、信号：0.5 kV IEC 61000-4-5 サージ：電力：0.5 kV、信号：1 kV IEC 61000-4-6 CS：3 V IEC 61000-4-8 PFMF：50～60 Hzで1 A/m |
| 安全性 | UL 62368-1 (CB) BSMI |
| 衝撃 | IEC 60068-2-27 |
| 振動 | IEC 60068-2-64 |
| パッケージ落下試験 | ISTA 1A |
| パッケージ振動試験 | ISTA 1A |
| 宣言 | |
| グリーン製品 | RoHS、CRoHS、WEEE |
| 信頼性 | |
| 時間ソース | リチウム電池バックアップ付き内蔵RTC（リアルタイムクロック） |
| 自動再起動トリガー | 内蔵WDT |
| MTBF | |
| 時間 | 493,336時間 |
| 規格 | Telcordia (Bellcore), GB |
| 保証期間 | |
| 保証期間 | 3年間 |
| 詳細 | Moxa社 製品保証方針 |
外観図（前面）
RKP-C110-C1-T/C5-T/C7-T/C1-T-Win10/C5-T-Win10/C7-T-Win10モデル
RKP-C110-C1-8L-T/C5-8L-T/C7-8L-Tモデル
RKP-C110-C1-8C-T/C5-8C-T/C7-8C-Tモデル
RKP-C110-C1-2L4C-T/C5-2L4C-T/C7-2L4C-Tモデル
背面図
サイズ（単位 = mm）
RKP-C110-C1-T/C5-T/C7-T/C1-T-Win10/C5-T-Win10/C7-T-Win10モデル
RKP-C110-C1-8L-T/C5-8L-T/C7-8L-Tモデル
RKP-C110-C1-8C-T/C5-8C-T/C7-8C-Tモデル
RKP-C110-C1-2L4C-T/C5-2L4C-T/C7-2L4C-Tモデル
| RKP-C110-C7-T | Intel Core™ i7 ラックマウントx86コンピューター LAN×4 シリアル×2 USB3.0×3 DI×8 DO×8 |
|---|

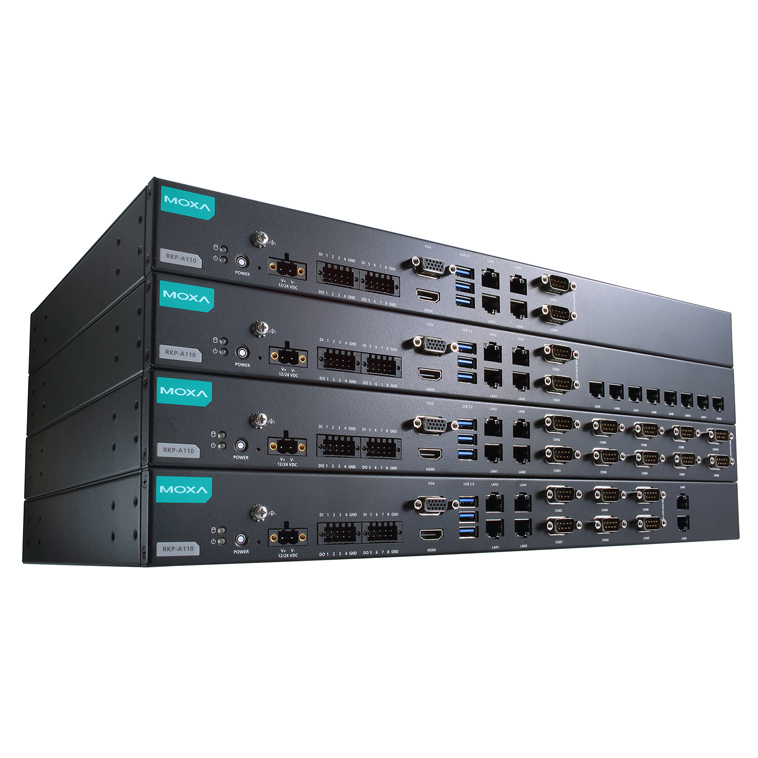

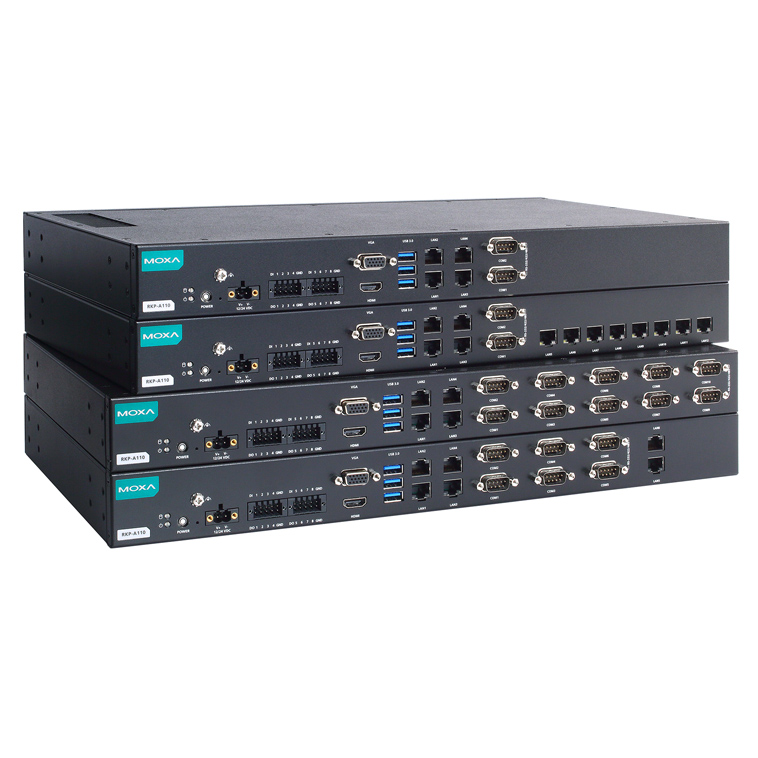

RKP-C110シリーズ 製品一覧
