DRP-A100-E4-T-Win10 NEW
Intel Atom x6425E,DINレール取付x86コンピュータ,Win 10 LTSC,1xCFast 1xSD 2xLAN 2xシリアル 3xUSB3.0
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- ファンレス設計のDINレール設置型コンピューター
- Intel Atom® x6211E デュアルコア 1.30 GHz または x6425E クアッドコア 2.0 GHz プロセッサー搭載
- 最大8個のシリアルポートと10個のLANポートの豊富なインターフェースオプション
- ほとんどのフィールドアプリケーションに適合するコンパクトサイズ
- -30～60℃の動作温度範囲
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
DRP-A100シリーズDINレールマウントコンピューターは、Intel Atom® x6211Eデュアルコア1.30 GHzまたはIntel Atom® x6425Eクアッドコア2.0 GHzプロセッサーを搭載しています。コンピューターには、ソフトウェアで選択可能な最大8個のRS-232/422/485シリアルポート、最大10個のギガビットイーサネットポートなど、豊富なインターフェースオプションが搭載されています。通信インターフェースは製品の前面と背面に配置されており、産業用アプリケーションへの容易なアクセスと拡張が可能です。CFastとSDスロットを含むデュアルストレージ設計により、ストレージの拡張が容易です。独自のバッテリー固定カバーがバッテリーを固定し、あらゆる動作環境での安定性を確保します。また、バッテリースロットのトラップドア設計により、カバーを取り外すことなく簡単にバッテリーを交換できます。DRP-A100シリーズは、信頼性、耐久性に優れ、多用途でありながらユーザーフレンドリーな産業用コンピューティング・プラットフォームです。
また、ファンレス設計で、-30～60℃の温度範囲に耐えることができ、過酷な動作環境に適しています。内蔵のTPM 2.0モジュールは、不正アクセスからプラットフォームを保護します。
DRP-A100シリーズは、産業環境のOTおよびIT要件を完璧に満たすインテリジェント・コンピューティング・ソリューションです。
| コンピューター | |
| CPU | DRP-A100-E2モデル：Intel Atom® x6211Eプロセッサー（デュアルコア、1.5Mキャッシュ、1.30GHz） DRP-A100-E4モデル：Intel Atom® x6425Eプロセッサー（クアッドコア、1.5Mキャッシュ、2.00GHz） |
|---|---|
| システムメモリースロット | SODIMM DDR4スロット×1、最大32 GB |
| プリインストール済み システムメモリ | 8 GB DDR4 |
| ストレージスロット | CFastスロット×1（SATAIIIインターフェース） SDスロット×1、SD 3.0インターフェース（SDHC/SDXC） |
| プリインストール済み ストレージ | DRP-A100-E2-T-Win10：64 GB CFastカード DRP-A100-E4-T-Win10：64 GB CFastカード |
| 対応OS | Windowsイメージおよびドライバー： - Windows 10 IoT Enterprise LTSC 2021 64ビット - Windows 11 Professional 64ビット Linuxドライバー： - Debian 11（kernel 5.10） - Ubuntu 22.04 LTS（kernel 5.15） - RHEL 9（kernel 5.14） |
| グラフィックコントローラー | Intel® UHD Graphics |
| コンピューターインターフェース | |
| イーサネットポート | DRP-A100-E2-T/E2-T-Win10/E2-6C-T/E4-T/E4-T-Win10/E4-6C-T： オートセンシング10/100/1000 Mbpsポート（RJ45コネクター）×2 DRP-A100-E2-2L4C-T/E4-2L4C-T： オートセンシング10/100/1000 Mbpsポート（RJ45コネクター）×4 DRP-A100-E2-8L-T/E4-8L-T： オートセンシング10/100/1000 Mbpsポート（RJ45コネクター）×10 |
| シリアルポート | DRP-A100-E2-T/E2-T-Win10/E2-8L-T/E4-T/E4-T-Win10/E4-8L-T： RS-232/422/485ポート×2、ソフトウェア選択可能（DB9オス）×2 DRP-A100-E2-2L4C-T/E4-2L4C-T： RS-232/422/485ポート×6、ソフトウェア選択可能（DB9オス）×6 DRP-A100-E2-6C-T/E4-6C-T： RS-232/422/485ポート×8、ソフトウェア選択可能（DB9オス）×8 |
| USB 3.0 | USB 3.0ホスト×2、type-Aコネクター |
| TPM | TPM v2.0 |
| ビデオ出力 | HDMI 2.0b×1（type-Aコネクター） VGA×1、15ピンD-subコネクター（メス） |
| ボタン | リセットボタン 電源ボタン |
| イーサネットインターフェイス | |
| 磁気絶縁保護 | 1.5 kV（内蔵） |
| シリアルインターフェース | |
| ボーレート | 50bps～115.2kbps |
| コネクター | DB9オス |
| データビット | 5、6、7、8 |
| パリティ | なし、偶数、奇数、スペース、マーク |
| ストップビット | 1、1.5、2 |
| フロー制御 | RTS/CTS、XON/XOFF |
| シリアル信号 | |
| RS-232 | TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND |
| RS-422 | Tx+、Tx-、Rx+、Rx-、GND |
| RS-485-2w | Data+、Data-、GND |
| RS-485-4w | Tx+、Tx-、Rx+、Rx-、GND |
| LEDインジケーター | |
| システム | 電源×1 ストレージ×1 |
| LAN | 2ポート（10/100/1000 Mbps） |
| 電源パラメーター | |
| 入力電圧 | 12/24 VDC |
| 電源コネクター | ネジ止めユーロブロック端子 |
| 消費電力 | 50 W |
| 物理的特性 | |
| ハウジング | 金属製 |
| IP定格 | IP20 |
| 外形寸法 | DRP-A100-E2-T/E2-T-Win10/E4-T/E4-T-Win10： 60×130×150 mm DRP-A100-E2-8L-T/E2-6C-T/E2-2L4C-T/E4-8L-T/E4-6C-T/E4-2L4C-T： 94×130×150 mm |
| 重量 | DRP-A100-E2-T/E2-T-Win10/E4-T/E4-T-Win10： 1,213 g DRP-A100-E2-8L-T/E2-6C-T/E2-2L4C-T/E4-8L-T/E4-6C-T/E4-2L4C-T： 1,612 g |
| 設置方法 | DINレールマウント |
| 宣言 | |
| グリーン製品 | RoHS、CRoHS、WEEE |
| 環境制限 | |
| 動作温度 | -30～60℃ |
| 保管温度 | -40～75℃ |
| 周囲相対湿度 | 5～95%（結露なきこと） |
| 規格および認証 | |
| EMC | EN 55032/35 |
| EMI | CISPR 32, FCC Part 15B Class A |
| EMS | IEC 61000-4-2 ESD：接触：4 kV、空気中：8 kV IEC 61000-4-3 RS：80 MHz～1 GHz：3 V/m IEC 61000-4-4 EFT：電力：0.5 kV、信号：0.5 kV IEC 61000-4-5 サージ：電力：0.5 kV、信号：1 kV IEC 61000-4-6 CS：3 V IEC 61000-4-8 PFMF：50～60 Hzで1 A/m |
| 安全性 | UL 62368-1 (CB) BSMI |
| 衝撃 | IEC 60068-2-27 |
| 振動 | IEC 60068-2-64 |
| パッケージ落下試験 | ISTA 1A |
| パッケージ振動試験 | ISTA 1A |
| 信頼性 | |
| 時間ソース | リチウム電池バックアップ付き内蔵RTC（リアルタイムクロック） |
| 自動再起動トリガー | 内蔵WDT |
| MTBF | |
| 時間 | 566,300時間 |
| 規格 | Telcordia (Bellcore), GB |
| 保証期間 | |
| 保証期間 | 3年間 |
| 詳細 | Moxa社 製品保証方針 |

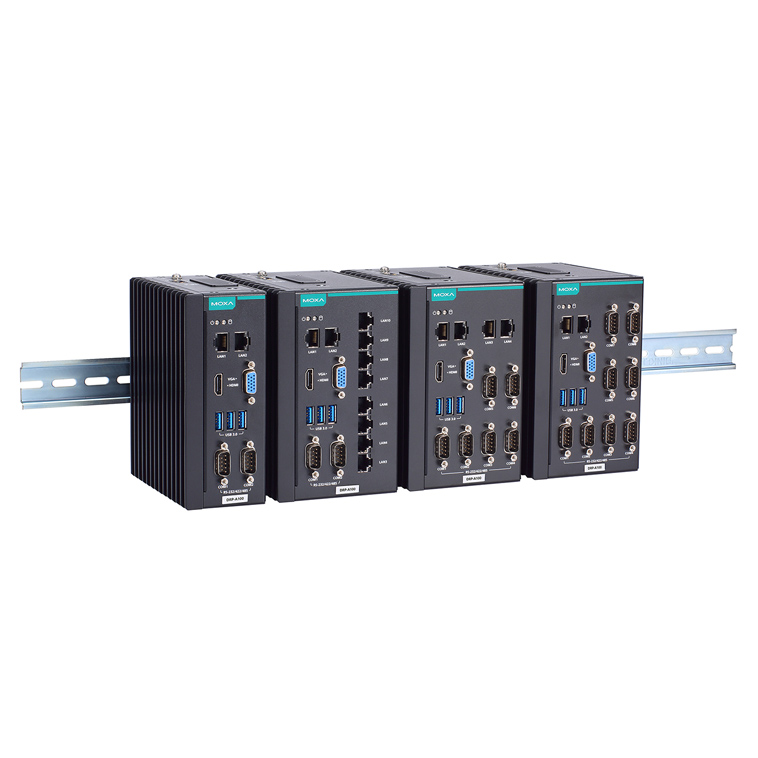

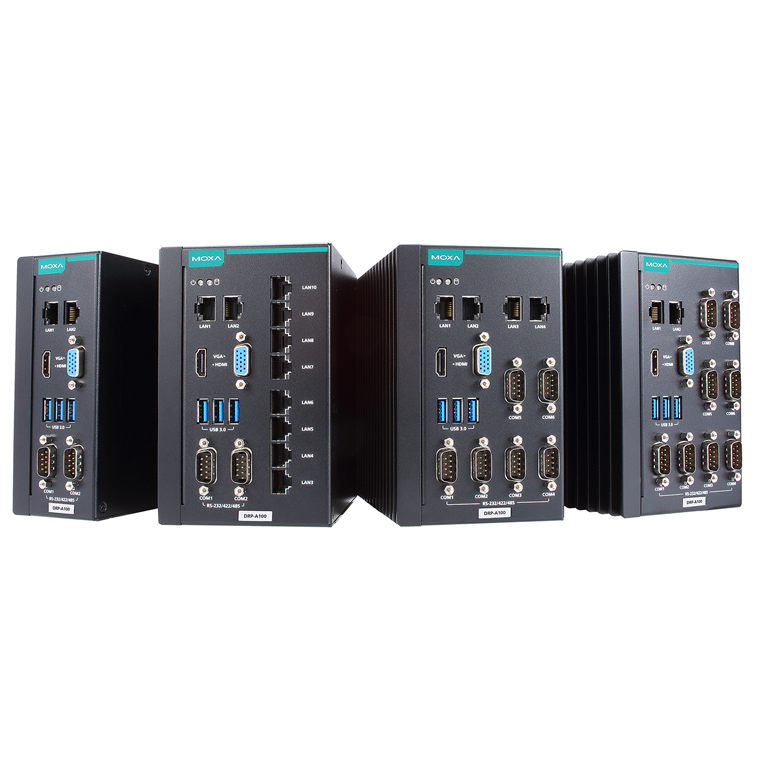

外観図

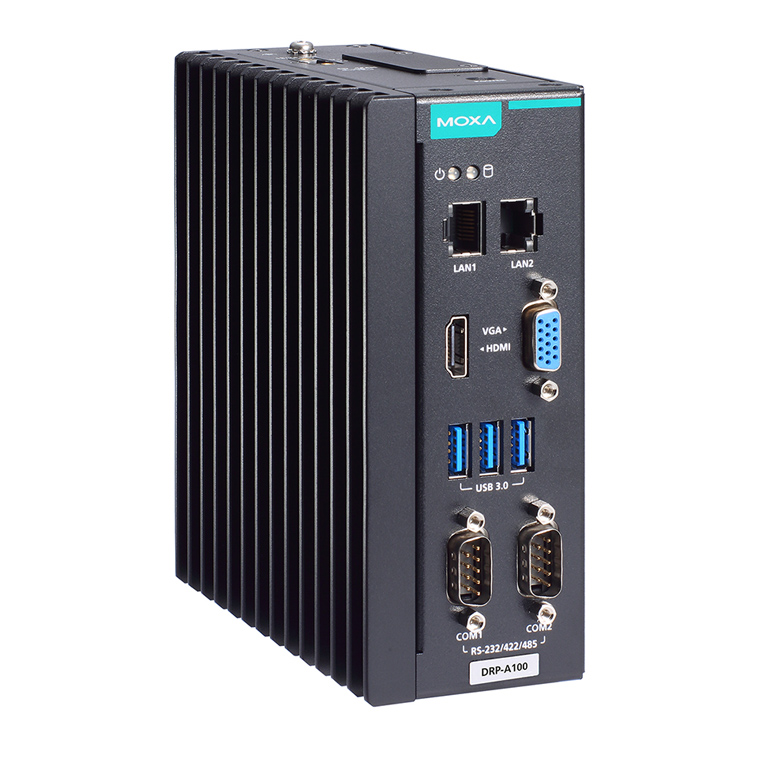

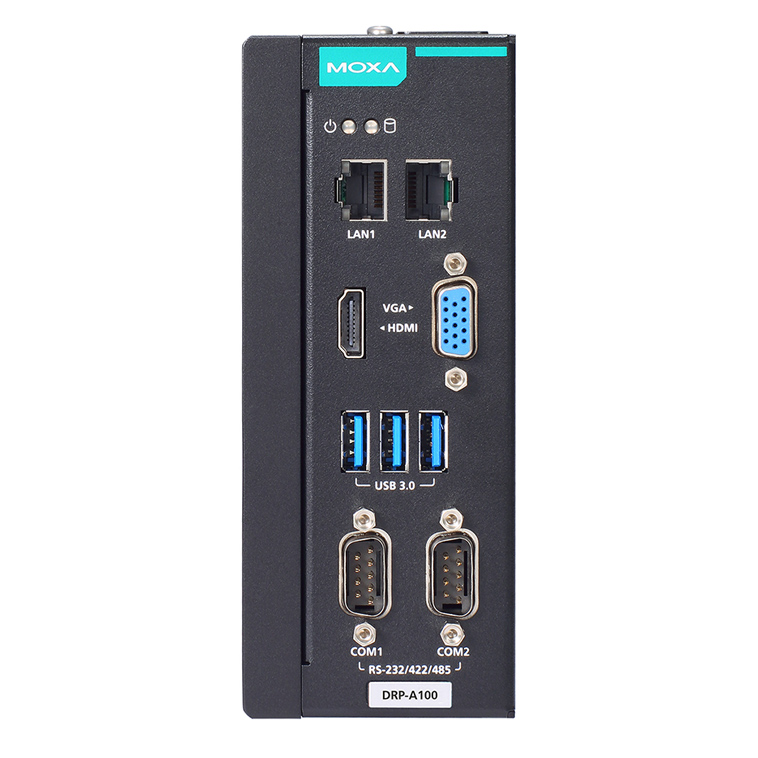

DRP-A100-E2-T/DRP-A100-E4-T/DRP-A100-E2-T-Win10/DRP-A100-E4-T-Win10モデル
DRP-A100-E2-8L-T/DRP-A100-E4-8L-Tモデル
DRP-A100-E2-6C-T/DRP-A100-E4-6C-Tモデル
DRP-A100-E2-2L4C-T/DRP-A100-E4-2L4C-Tモデル
サイズ（単位 = mm）
DRP-A100-E2-T/E2-T-Win10/E4-T/E4-T-Win10
DRP-A100-E2-8L-T/E4-8L-T
DRP-A100-E2-6C-T/E4-6C-T
DRP-A100-E2-2L4C-T/E4-2L4C-T
| DRP-A100-E4-T-Win10 | Intel Atom® x6425E DINレール取付x86コンピューター Win 10 LTSC CFast×1 SD×1 LAN×2 シリアル×2 USB3.0×3 |
|---|
DRP-A100シリーズ 製品一覧
| DRP-A100-E2-T-Win10 | Intel Atom x6211E,DINレール取付x86コンピュータ,Win 10 LTSC,1xCFast 1xSD 2xLAN 2xシリアル 3xUSB3.0 |
| DRP-A100-E2-T | Intel Atom x6211E,DINレール取付x86コンピュータ,1xCFast 1xSD 2xLAN 2xシリアル 3xUSB3.0 |
| DRP-A100-E2-2L4C-T | Intel Atom x6211E,DINレール取付x86コンピュータ,1xCFast 1xSD 4xLAN 6xシリアル 3xUSB3.0 |
| DRP-A100-E4-T-Win10 | Intel Atom x6425E,DINレール取付x86コンピュータ,Win 10 LTSC,1xCFast 1xSD 2xLAN 2xシリアル 3xUSB3.0 |
| DRP-A100-E4-T | Intel Atom x6425E,DINレール取付x86コンピュータ,1xCFast 1xSD 2xLAN 2xシリアル 3xUSB3.0 |
| DRP-A100-E4-2L4C-T | Intel Atom x6425E,DINレール取付x86コンピュータ,1xCFast 1xSD 4xLAN 6xシリアル 3xUSB3.0 |
| DRP-A100-E2-6C-T | Intel Atom x6211E,DINレール取付x86コンピュータ,1xCFast 1xSD 2xLAN 8xシリアル 3xUSB3.0 |
| DRP-A100-E2-8L-T | Intel Atom x6211E,DINレール取付x86コンピュータ,1xCFast 1xSD 10xLAN 2xシリアル 3xUSB3.0 |
| DRP-A100-E4-8L-T | Intel Atom x6425E,DINレール取付x86コンピュータ,1xCFast 1xSD 10xLAN 2xシリアル 3xUSB3.0 |
| DRP-A100-E4-6C-T | Intel Atom x6425E,DINレール取付x86コンピュータ,1xCFast 1xSD 2xLAN 8xシリアル 3xUSB3.0 |
