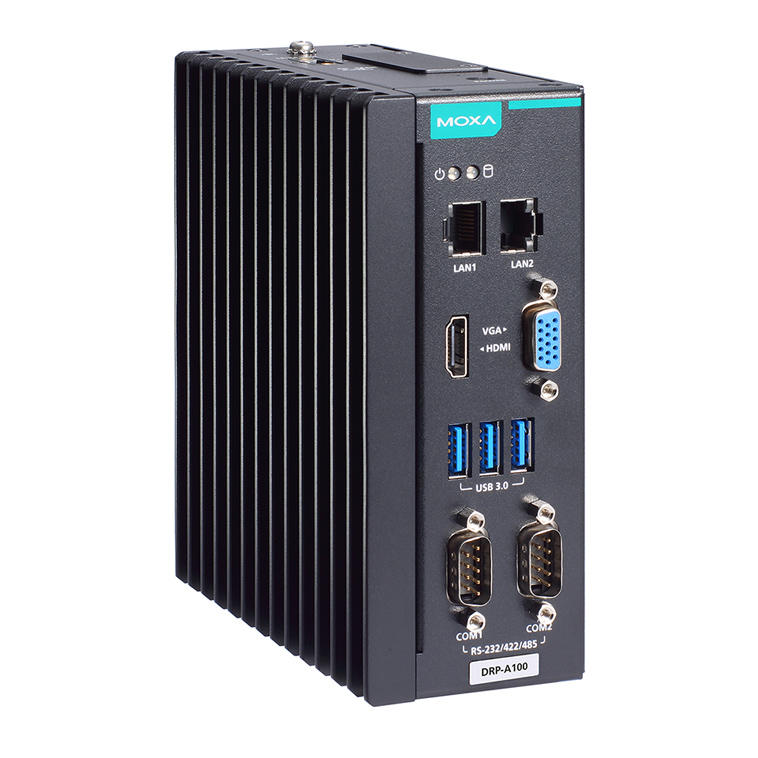

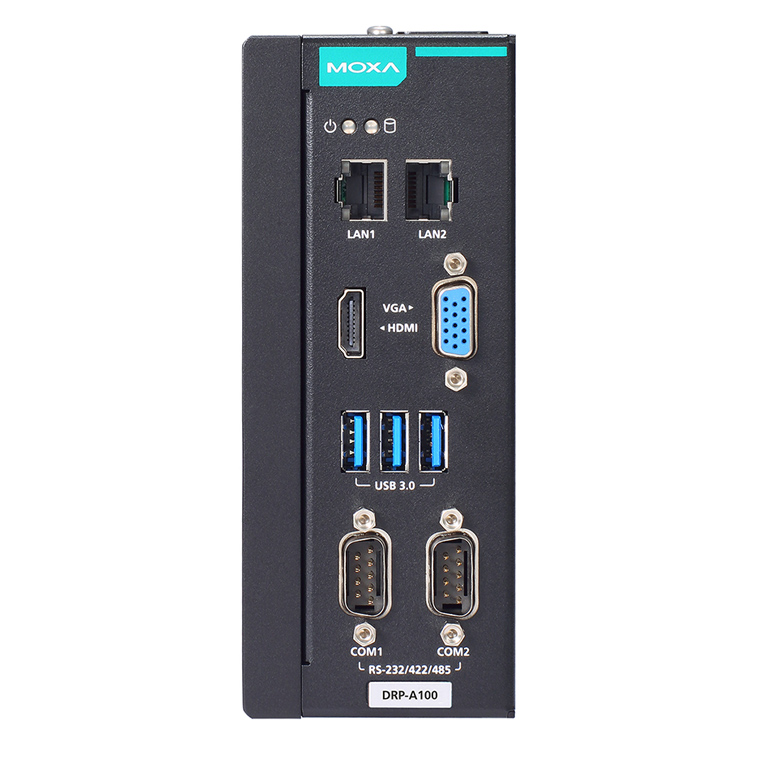

DRP-A100-E4-T NEW
Intel Atom x6425E,DINレール取付x86コンピュータ,1xCFast 1xSD 2xLAN 2xシリアル 3xUSB3.0
主な製品特長
- ファンレス設計のDINレール設置型コンピューター
- Intel Atom® x6211E デュアルコア 1.30 GHz または x6425E クアッドコア 2.0 GHz プロセッサー搭載
- 最大8個のシリアルポートと10個のLANポートの豊富なインターフェースオプション
- ほとんどのフィールドアプリケーションに適合するコンパクトサイズ
- -30~60℃の動作温度範囲
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ

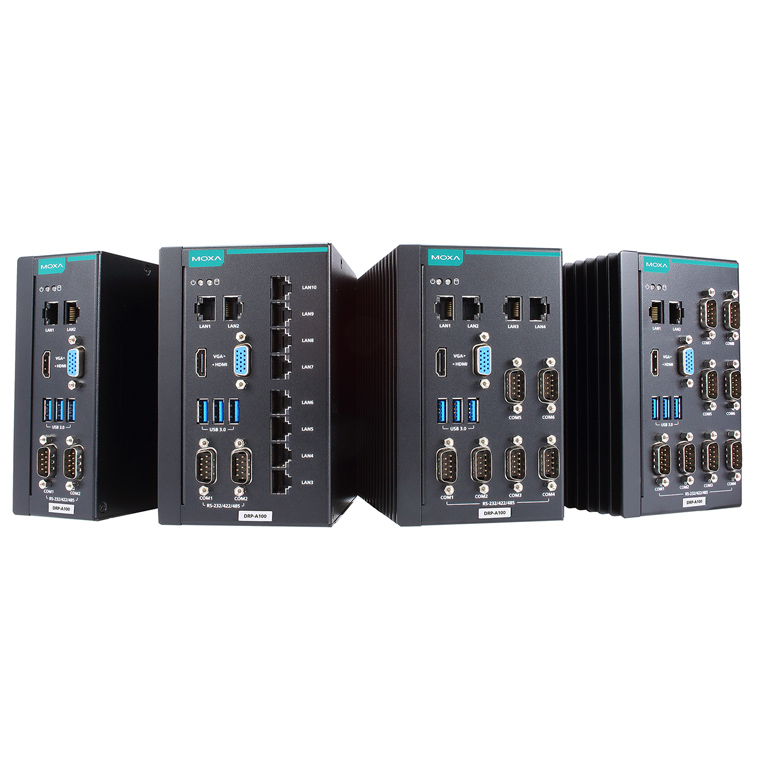

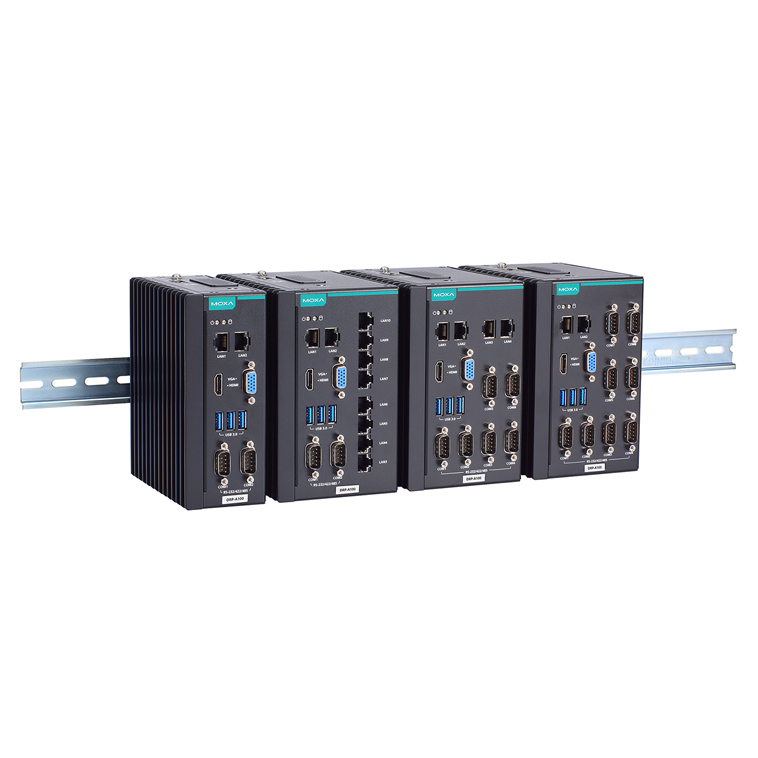

DRP-A100シリーズDINレールマウントコンピューターは、Intel Atom® x6211Eデュアルコア1.30 GHzまたはIntel Atom® x6425Eクアッドコア2.0 GHzプロセッサーを搭載しています。コンピューターには、ソフトウェアで選択可能な最大8個のRS-232/422/485シリアルポート、最大10個のギガビットイーサネットポートなど、豊富なインターフェースオプションが搭載されています。通信インターフェースは製品の前面と背面に配置されており、産業用アプリケーションへの容易なアクセスと拡張が可能です。CFastとSDスロットを含むデュアルストレージ設計により、ストレージの拡張が容易です。独自のバッテリー固定カバーがバッテリーを固定し、あらゆる動作環境での安定性を確保します。また、バッテリースロットのトラップドア設計により、カバーを取り外すことなく簡単にバッテリーを交換できます。DRP-A100シリーズは、信頼性、耐久性に優れ、多用途でありながらユーザーフレンドリーな産業用コンピューティング・プラットフォームです。
また、ファンレス設計で、-30~60℃の温度範囲に耐えることができ、過酷な動作環境に適しています。内蔵のTPM 2.0モジュールは、不正アクセスからプラットフォームを保護します。
DRP-A100シリーズは、産業環境のOTおよびIT要件を完璧に満たすインテリジェント・コンピューティング・ソリューションです。
コンピューター | |
CPU | DRP-A100-E2モデル:Intel Atom® x6211Eプロセッサー(デュアルコア、1.5Mキャッシュ、1.30GHz) DRP-A100-E4モデル:Intel Atom® x6425Eプロセッサー(クアッドコア、1.5Mキャッシュ、2.00GHz) |
---|---|
システムメモリースロット | SODIMM DDR4スロット×1、最大32 GB |
プリインストール済み システムメモリ | 8 GB DDR4 |
ストレージスロット | CFastスロット×1(SATAIIIインターフェース) SDスロット×1、SD 3.0インターフェース(SDHC/SDXC) |
プリインストール済み ストレージ | DRP-A100-E2-T-Win10:64 GB CFastカード DRP-A100-E4-T-Win10:64 GB CFastカード |
対応OS | Windowsイメージおよびドライバー: - Windows 10 IoT Enterprise LTSC 2021 64ビット - Windows 11 Professional 64ビット Linuxドライバー: - Debian 11(kernel 5.10) - Ubuntu 22.04 LTS(kernel 5.15) - RHEL 9(kernel 5.14) |
グラフィックコントローラー | Intel® UHD Graphics |
コンピューターインターフェース | |
イーサネットポート | DRP-A100-E2-T/E2-T-Win10/E2-6C-T/E4-T/E4-T-Win10/E4-6C-T: オートセンシング10/100/1000 Mbpsポート(RJ45コネクター)×2 DRP-A100-E2-2L4C-T/E4-2L4C-T: オートセンシング10/100/1000 Mbpsポート(RJ45コネクター)×4 DRP-A100-E2-8L-T/E4-8L-T: オートセンシング10/100/1000 Mbpsポート(RJ45コネクター)×10 |
シリアルポート | DRP-A100-E2-T/E2-T-Win10/E2-8L-T/E4-T/E4-T-Win10/E4-8L-T: RS-232/422/485ポート×2、ソフトウェア選択可能(DB9オス)×2 DRP-A100-E2-2L4C-T/E4-2L4C-T: RS-232/422/485ポート×6、ソフトウェア選択可能(DB9オス)×6 DRP-A100-E2-6C-T/E4-6C-T: RS-232/422/485ポート×8、ソフトウェア選択可能(DB9オス)×8 |
USB 3.0 | USB 3.0ホスト×2、type-Aコネクター |
TPM | TPM v2.0 |
ビデオ出力 | HDMI 2.0b×1(type-Aコネクター) VGA×1、15ピンD-subコネクター(メス) |
ボタン | リセットボタン 電源ボタン |
イーサネットインターフェイス | |
磁気絶縁保護 | 1.5 kV(内蔵) |
シリアルインターフェース | |
ボーレート | 50bps~115.2kbps |
コネクター | DB9オス |
データビット | 5、6、7、8 |
パリティ | なし、偶数、奇数、スペース、マーク |
ストップビット | 1、1.5、2 |
フロー制御 | RTS/CTS、XON/XOFF |
シリアル信号 | |
RS-232 | TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND |
RS-422 | Tx+、Tx-、Rx+、Rx-、GND |
RS-485-2w | Data+、Data-、GND |
RS-485-4w | Tx+、Tx-、Rx+、Rx-、GND |
LEDインジケーター | |
システム | 電源×1 ストレージ×1 |
LAN | 2ポート(10/100/1000 Mbps) |
電源パラメーター | |
入力電圧 | 12/24 VDC |
電源コネクター | ネジ止めユーロブロック端子 |
消費電力 | 50 W |
物理的特性 | |
ハウジング | 金属製 |
IP定格 | IP20 |
外形寸法 | DRP-A100-E2-T/E2-T-Win10/E4-T/E4-T-Win10: 60×130×150 mm DRP-A100-E2-8L-T/E2-6C-T/E2-2L4C-T/E4-8L-T/E4-6C-T/E4-2L4C-T: 94×130×150 mm |
重量 | DRP-A100-E2-T/E2-T-Win10/E4-T/E4-T-Win10: 1,213 g DRP-A100-E2-8L-T/E2-6C-T/E2-2L4C-T/E4-8L-T/E4-6C-T/E4-2L4C-T: 1,612 g |
設置方法 | DINレールマウント |
宣言 | |
グリーン製品 | RoHS、CRoHS、WEEE |
環境制限 | |
動作温度 | -30~60℃ |
保管温度 | -40~75℃ |
周囲相対湿度 | 5~95%(結露なきこと) |
規格および認証 | |
EMC | EN 55032/35 |
EMI | CISPR 32, FCC Part 15B Class A |
EMS | IEC 61000-4-2 ESD:接触:4 kV、空気中:8 kV IEC 61000-4-3 RS:80 MHz~1 GHz:3 V/m IEC 61000-4-4 EFT:電力:0.5 kV、信号:0.5 kV IEC 61000-4-5 サージ:電力:0.5 kV、信号:1 kV IEC 61000-4-6 CS:3 V IEC 61000-4-8 PFMF:50~60 Hzで1 A/m |
安全性 | UL 62368-1 (CB) BSMI |
衝撃 | IEC 60068-2-27 |
振動 | IEC 60068-2-64 |
パッケージ落下試験 | ISTA 1A |
パッケージ振動試験 | ISTA 1A |
信頼性 | |
時間ソース | リチウム電池バックアップ付き内蔵RTC(リアルタイムクロック) |
自動再起動トリガー | 内蔵WDT |
MTBF | |
時間 | 566,300時間 |
規格 | Telcordia (Bellcore), GB |
保証期間 | |
保証期間 | 3年間 |
詳細 | Moxa社 製品保証方針 |
外観図
DRP-A100-E2-T/DRP-A100-E4-T/DRP-A100-E2-T-Win10/DRP-A100-E4-T-Win10モデル
![外観図](/storage/drp-a100-series_img_01.gif)
DRP-A100-E2-8L-T/DRP-A100-E4-8L-Tモデル
![外観図](/storage/drp-a100-series_img_02.gif)
DRP-A100-E2-6C-T/DRP-A100-E4-6C-Tモデル
![外観図](/storage/drp-a100-series_img_03.gif)
DRP-A100-E2-2L4C-T/DRP-A100-E4-2L4C-Tモデル
![外観図](/storage/drp-a100-series_img_04.gif)
サイズ(単位 = mm)
DRP-A100-E2-T/E2-T-Win10/E4-T/E4-T-Win10
![サイズ](/storage/drp-a100-series_img_05.gif)
DRP-A100-E2-8L-T/E4-8L-T
![サイズ](/storage/drp-a100-series_img_06.gif)
DRP-A100-E2-6C-T/E4-6C-T
![サイズ](/storage/drp-a100-series_img_07.gif)
DRP-A100-E2-2L4C-T/E4-2L4C-T
![サイズ](/storage/drp-a100-series_img_08.gif)
