BXP-A100-E2-T-Win10 NEW
Intel Atom x6211E,ボックスx86コンピュータ,Win 10 LTSC,1xCFast 1xSD 2xLAN 2xシリアル 2xUSB3.0 4xUSB2.0 4xDI 4xDO
主な製品特長
- ファンレス設計のボックス型コンピューター
- Intel Atom® Xシリーズプロセッサー
- 最大10個のシリアルポートと10個のLANポートの豊富なインターフェースオプション
- ほとんどのフィールドアプリケーションに適合するコンパクトサイズ
- -30~60℃の動作温度範囲
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ

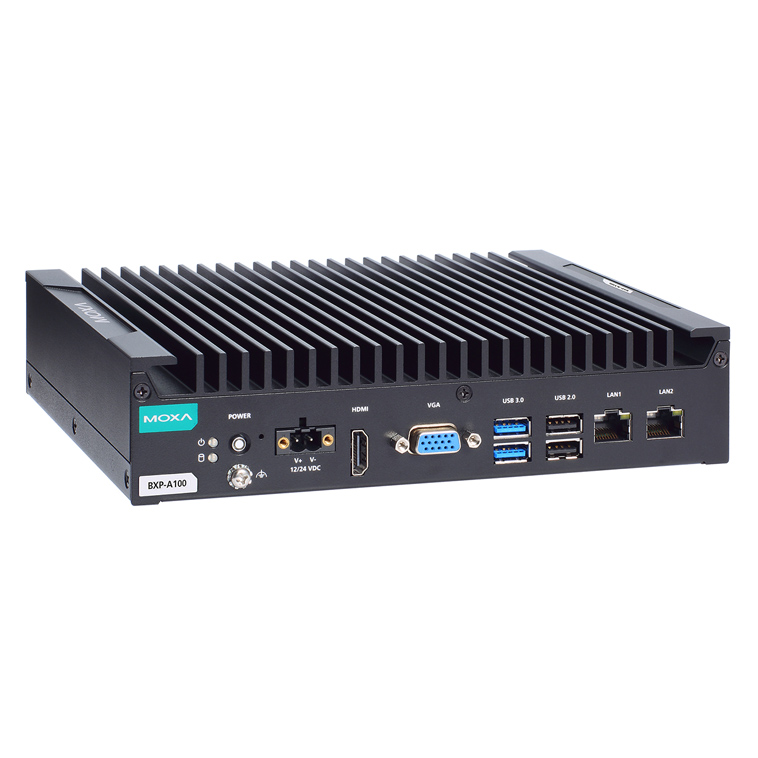

BXP-A100 ウォールマウントコンピューターは、Intel Atom® X プロセッサーを搭載しています。このコンピューターには、ソフトウェアで選択可能な最大10個のRS-232/422/485シリアルポート、最大10個のギガビットイーサネットポート、4個のデジタル入力、4個のデジタル出力を含む、豊富なインターフェースオプションが搭載されています。通信インターフェースは製品の前面と背面に配置されており、産業用アプリケーションへの容易なアクセスと拡張が可能です。CFastとSDスロットを含むデュアルストレージ設計により、ストレージの拡張が容易です。バッテリースロットのユニークなバッテリーファスナーカバーデザインは、バッテリーを所定の位置に固定し、あらゆる動作環境での安定性を保証します。
また、ファンレス設計で、-30~60℃の温度範囲に耐えることができ、過酷な動作環境に適しています。内蔵のTPM 2.0モジュールは、不正アクセスからプラットフォームを保護します。

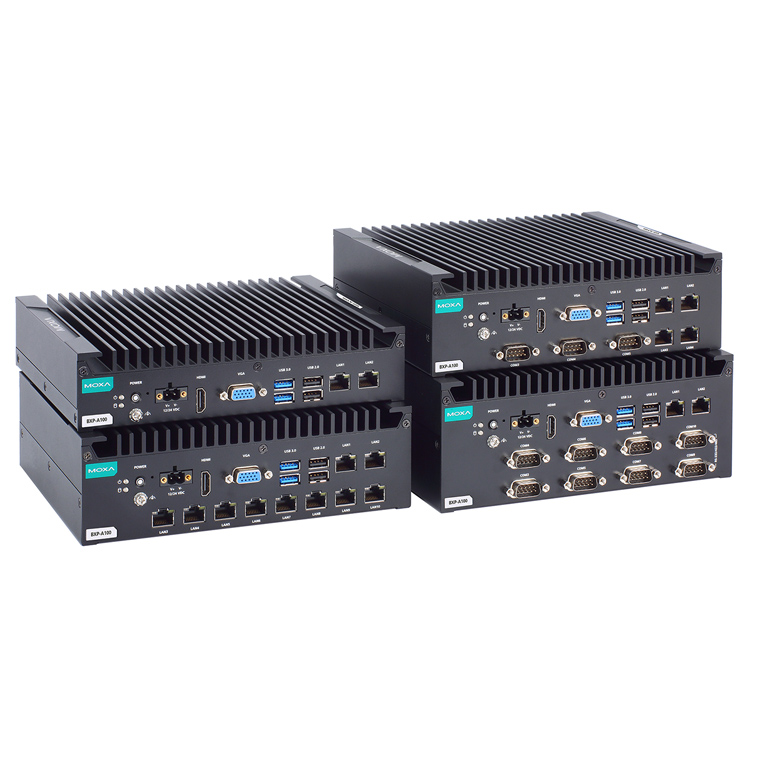

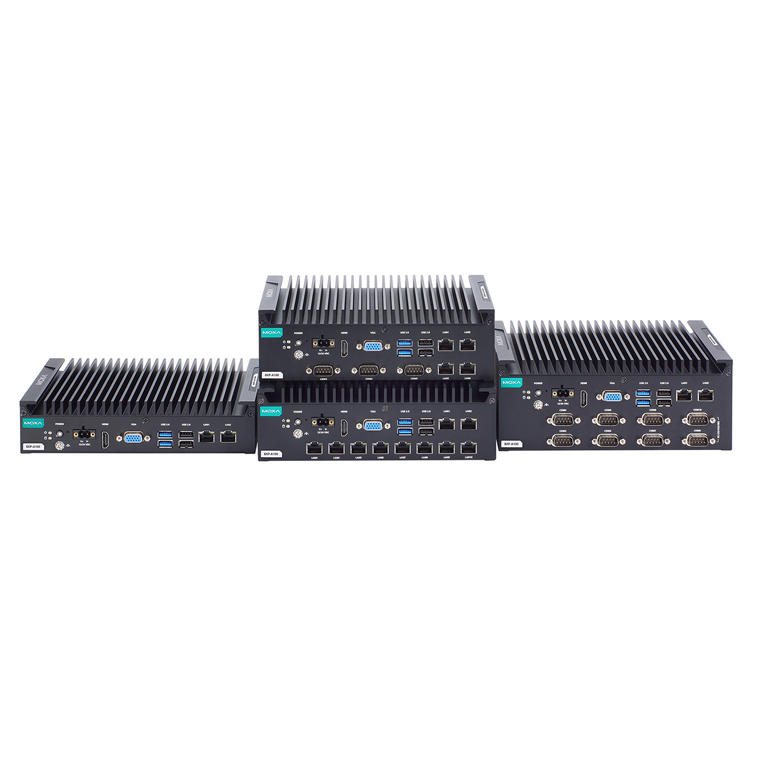

BXP-A100シリーズは、産業環境のOTとITの両方の要件を完璧に満たすインテリジェント・コンピューティング・ソリューションです。
コンピューター | |
CPU | BXP-A100-E2モデル:Intel Atom® x6211Eプロセッサー(デュアルコア、1.5Mキャッシュ、1.30GHz) BXP-A100-E4モデル:Intel Atom® x6425Eプロセッサー(クアッドコア、1.5Mキャッシュ、2.00GHz) |
---|---|
システムメモリースロット | SODIMM DDR4スロット×1、最大32 GB |
プリインストール済み システムメモリ | 8 GB DDR4 |
ストレージスロット | CFastスロット×1(SATAIIIインターフェース) SDスロット×1、SD 3.0インターフェース(SDHC/SDXC) |
プリインストール済み ストレージ | BXP-A100-E2-T-Win10/BXP-A100-E4-T-Win10:64 GB CFastカード |
対応OS | Windowsイメージおよびドライバー: - Windows 10 IoT Enterprise LTSC 2021 64ビット - Windows 11 Professional 64ビット Linuxドライバー: - Debian 11(kernel 5.10) - Ubuntu 22.04 LTS(kernel 5.15) - RHEL 9(kernel 5.14) |
グラフィックコントローラー | Intel® UHD Graphics |
コンピューターインターフェース | |
イーサネットポート | BXP-A100-E2-8L-T/E4-8L-T: オートセンシング10/100/1000 Mbpsポート(RJ45コネクター)×10 BXP-A100-E2-2L3C-T/E4-2L3C-T: オートセンシング10/100/1000 Mbpsポート(RJ45コネクター)×4 その他のすべてのモデル: オートセンシング10/100/1000 Mbpsポート(RJ45コネクター)×2 |
シリアルポート | BXP-A100-E2-8C-T/E4-8C-T: RS-232/422/485ポート×10、ソフトウェア選択可能(DB9オス)×10 BXP-A100-E2-2L3C-T/E4-2L3C-T: RS-232/422/485ポート×5、ソフトウェア選択可能(DB9オス)×5 その他のすべてのモデル: RS-232/422/485ポート×2、ソフトウェア選択可能(DB9オス)×2 |
USB 3.0 | USB 3.0ホスト×2、type-Aコネクター |
USB 2.0 | USB 2.0ホスト×4、type-Aコネクター |
デジタル入力 | DI×4 |
デジタル出力 | DO×4 |
TPM | TPM v2.0 |
ビデオ出力 | HDMI 2.0b×1(type-Aコネクター) VGA×1、15ピンD-subコネクター(メス) |
ボタン | リセットボタン 電源ボタン |
イーサネットインターフェイス | |
磁気絶縁保護 | 1.5 kV(内蔵) |
シリアルインターフェース | |
ボーレート | 50bps~115.2kbps |
コネクター | DB9オス |
データビット | 5、6、7、8 |
パリティ | なし、偶数、奇数、スペース、マーク |
ストップビット | 1、1.5、2 |
フロー制御 | RTS/CTS、XON/XOFF |
シリアル信号 | |
RS-232 | TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND |
RS-422 | Tx+、Tx-、Rx+、Rx-、GND |
RS-485-2w | Data+、Data-、GND |
RS-485-4w | Tx+、Tx-、Rx+、Rx-、GND |
デジタル入力 | |
コネクター | スプリング式ユーロブロック端子 |
センサータイプ | ドライ接点 |
ドライ接点 | ロジック0:GNDにショート ロジック1:オープン |
デジタル出力 | |
コネクター | スプリング式ユーロブロック端子 |
I/Oタイプ | シンク |
定格電流 | 200mA/チャンネル |
電圧 | 0~24 VDC |
LEDインジケーター | |
システム | 電源×1 ストレージ×1 |
LAN | 2ポート(10/100/1000 Mbps) |
電源パラメーター | |
入力電圧 | 12/24 VDC |
電源コネクター | ネジ止めユーロブロック端子 |
消費電力 | 50 W |
物理的特性 | |
ハウジング | 金属製 |
IP定格 | IP20 |
外形寸法 | BXP-A100-E2-T/E4-T/E2-T-Win10/E4-T-Win10: 210×166×48 mm BXP-A100-E2-8L-T/E4-8L-T/E2-2L3C-T/E4-2L3C-T: 210×166×65.5 mm BXP-A100-E2-8C-T/E4-8C-T: 210×166×83 mm |
重量 | BXP-A100-E2-T/E4-T/E2-T-Win10/E4-T-Win10: 2,015 g BXP-A100-E2-8L-T/E4-8L-T: 2,355 g BXP-A100-E2-2L3C-T/E4-2L3C-T: 2,208 g BXP-A100-E2-8C-T/E4-8C-T: 2,385 g |
設置方法 | ウォールマウント(オプションキット使用) |
環境制限 | |
動作温度 | -30~60℃ |
保管温度 | -40~75℃ |
周囲相対湿度 | 5~95%(結露なきこと) |
規格および認証 | |
EMC | EN 55032/35 |
EMI | CISPR 32, FCC Part 15B Class A BSMI |
EMS | IEC 61000-4-2 ESD:接触:4 kV、空気中:8 kV IEC 61000-4-3 RS:80 MHz~1 GHz:3 V/m IEC 61000-4-4 EFT:電力:0.5 kV、信号:0.5 kV IEC 61000-4-5 サージ:電力:0.5 kV、信号:1 kV IEC 61000-4-6 CS:3 V IEC 61000-4-8 PFMF:50~60 Hzで1 A/m |
安全性 | UL 62368-1 (CB) BSMI |
衝撃 | IEC 60068-2-27 |
振動 | IEC 60068-2-64 |
パッケージ落下試験 | ISTA 1A |
パッケージ振動試験 | ISTA 1A |
宣言 | |
グリーン製品 | RoHS、CRoHS、WEEE |
信頼性 | |
時間ソース | リチウム電池バックアップ付き内蔵RTC(リアルタイムクロック) |
自動再起動トリガー | 内蔵WDT |
MTBF | |
時間 | 556,511時間 |
規格 | Telcordia (Bellcore), GB |
保証期間 | |
保証期間 | 3年間 |
詳細 | Moxa社 製品保証方針 |
外観図(前面)
BXP-A100-E2-T/BXP-A100-E4-Tモデル
![外観図](/storage/bxp-a100-series_img_01.gif)
BXP-A100-E2-8L-T/BXP-A100-E4-8L-Tモデル
![外観図](/storage/bxp-a100-series_img_02.gif)
BXP-A100-E2-8C-T/BXP-A100-E4-8C-Tモデル
![外観図](/storage/bxp-a100-series_img_03.gif)
BXP-A100-E2-2L3C-T/BXP-A100-E4-2L3C-Tモデル
![外観図](/storage/bxp-a100-series_img_04.gif)
外観図(背面)
BXP-A100-E2-T/BXP-A100-E4-Tモデル
![外観図](/storage/bxp-a100-series_img_05.gif)
BXP-A100-E2-8L-T/BXP-A100-E4-8L-Tモデル
![外観図](/storage/bxp-a100-series_img_06.gif)
BXP-A100-E2-8C-T/BXP-A100-E4-8C-Tモデル
![外観図](/storage/bxp-a100-series_img_07.gif)
BXP-A100-E2-2L3C-T/BXP-A100-E4-2L3C-Tモデル
![外観図](/storage/bxp-a100-series_img_08.gif)
サイズ(単位 = mm)
BXP-A100-E2-T/E4-T/E2-T-Win10/E4-T-Win10モデル
![サイズ](/storage/bxp-a100-series_img_09.gif)
BXP-A100-E2-8L-T/E4-8L-Tモデル
![サイズ](/storage/bxp-a100-series_img_10.gif)
BXP-A100-E2-8C-T/E4-8C-Tモデル
![サイズ](/storage/bxp-a100-series_img_11.gif)
BXP-A100-E2-2L3C-T/E4-2L3C-Tモデル
![サイズ](/storage/bxp-a100-series_img_12.gif)
