tBOX500-510-FL-Celeron-24-110MRDC
第7世代Intel® Celeron® 3965Uプロセッサー搭載 鉄道用PC向けファンレス組込みシステム、24～110 VDC
×
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- CE、LVD、FCC、EN 50155 (鉄道)、EN 45545-2 (鉄道)、IEC 60945 (船舶) 認証済み、ISO 7637-2 (車両) 準拠 ※
- 第7世代Intel® Core™ i7/i5/i3またはCeleron®プロセッサー搭載
- 電源：24～110 VDC
- PoE PSU (オプション)、最大120Wの電源供給
- さまざまなI/O要件に対応可能な付加価値モジュール (COM/LAN/DIO/PoE/CAN/BNC)
- 車両電源管理用のインテリジェント・ソリューション (スマート・イグニッション)
- スワップ可能な2.5インチSATAドライブ×2
型番によって取得認証が異なります。詳細についてはお問い合わせください。
カテゴリー
シリーズ
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
tBOX500-510-FLは、-40℃～+70℃という幅広い温度範囲に対応、最大3 Grmsの超頑丈性能を備えています。このファンレス組み込み型ボックスPCには、ACCオン/オフ遅延、シャットダウン遅延および過大/過小電圧保護を含む、高性能電源マネジメント機能が備わっています。また、自動車アプリケーションには9V～36V DC、鉄道&船舶アプリケーションには14V～32V DC、鉄道アプリケーションには16.8V～137.5V DCという幅広い電圧入力に対応しています。拡張ストレージのニーズがあるシステムインテグレーターを対象として、当ボックスコンピューターは2基の2.5” SATAドライブおよびmSATAを備えています。新たな交通向け組み込み型システムは、セキュリティ監視、オンボードデバイスコントローラー、トラックチーム管理、データ転送、および乗客用インフォテインメントシステムといった、輸送関連アプリケーションに最適です。
| CPU | Intel® Celeron® 3965U 2C@2.2 GHz, TDP：15W |
|---|---|
| チップセット | SoC内蔵 |
| システムメモリ | DDR4-1866/2133 SO-DIMM×2, 最大32GB |
| BIOS | AMI |
| COM | DB9 シリアルコンソール×1 または RS-232/422/485 |
| USB | USB 3.0×4 |
| PoE | 最大8×設定可能なM12/RJ-45 (PoE最大出力120W), PoEおよびPoE+をサポート (I/Oモジュールから利用可能) PoE (802.3af 15.4W/ポート) PoE+ (802.3at 30W/ポート) |
| イーサネット | RJ-45 10/100/1000 Mbpsイーサネット (Intel® i210-IT)×1 |
| ディスプレイ | DVI-I×1 (最大1920×1200 @60Hz、VGA×1 & DVI×1を含む) |
| CANbus | I/Oモジュールから利用可能 (オプション) |
| デジタルI/O | I/Oモジュールから利用可能 (オプション) |
| オーディオ | マイク入力×1 ライン出力×1 |
| ストレージ | スワップ可能2.5インチSATAドライブ×2 (高さ9.5mm)、Intel® RAID 0/1対応 mSATA×1 (PCI Express Mini Cardスロット占有) |
| 拡張 |
フルサイズ Rev.1.2 PCI Express Miniカードスロット×1 (mSATA/PCIe) フルサイズ Rev.1.2 PCI Express Miniカードスロット×2 (SIMソケット付きUSB/PCIe) VAMスロット×2 |
| その他 |
ターミナルブロック PoE給電 (PSU120-259付き)×1 リセットボタン×1 リモートスイッチ×1 TPM 2.0 (オプション) アンテナ口×4 |
| 電源 | M12×1, 24 ～ 110 VDC |
| ウォッチドッグタイマー | 255レベル、1～255秒/分 |
| 構造 | アルミ押し出し材および頑丈なスチール, IP30 |
| 動作温度 |
-40℃ ～ +70℃ (W.T.ペリフェラル使用時) -40℃ ～ +60℃ (外部PoE PSUおよびW.T.周辺機器使用時) |
| 相対湿度 | 0% ～ 95% (結露なきこと) |
| 振動 |
SSD使用時 3Grms (5 ～ 500Hz, X/Y/Z方向; ランダム, 動作時) HDD使用時 1.5 Grms (5 ～ 500Hz, X/Y/Z方向; ランダム, 動作時) 2 Grms, HDDおよび防振キット付き (5 ～ 500Hz, X/Y/Z方向; ランダム, 動作時) MIL-STD-810G, メソッド 514.6C-VI カテゴリー4準拠 |
| 衝撃 | EN(IEC) 61373 category 1 class B, half-sine pulse, 5g, 30ms (longitudinal direction), 3g, 30ms (vertical/transverse direction) |
| 寸法 | W321 × D210.2 × H73.3 mm (ウォールマウントを含まず) |
| 重量 | 正味：3.5 kg/ 総重量：5.1 kg |
| 認証 | CE、LVD、FCC、EN 50155 (鉄道)、EN 45545-2 (鉄道)、IEC 60945 (船舶) 認証済み ISO 7637-2 (車両) 準拠 ※型番によって取得認証が異なります。詳細についてはお問い合わせください。 |
| EOSサポート | Windows® 10 64-bit, Linux |
| ソフトウェアサポート | AXView |
| 取り付け方法 | ウォールマウント |
サイズ (単位=mm)
外観

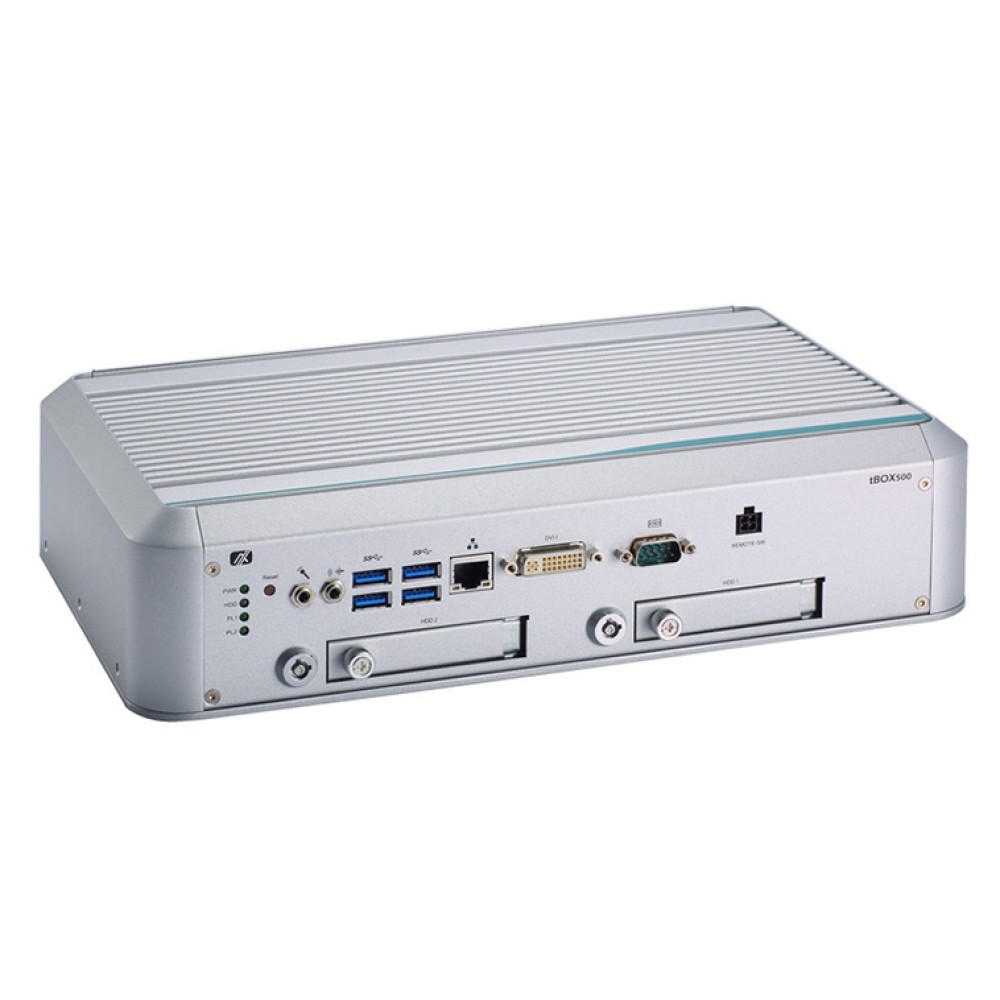

前面

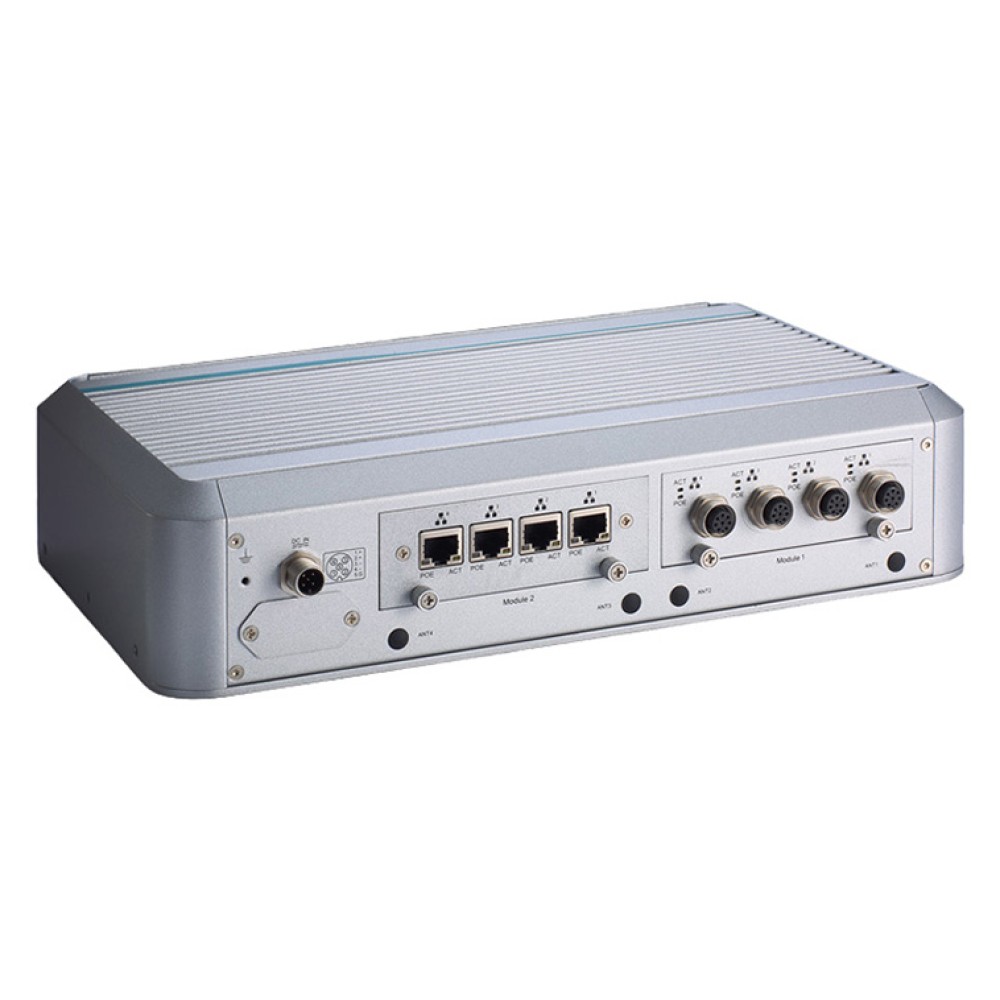

背面
| tBOX500-510-FL-Celeron-24-110MRDC |
第7世代Intel® Celeron® 3965Uプロセッサー搭載 鉄道用PC向けファンレス組込みシステム 24～110 VDC (P/N-E26N500103) |
|---|
アクセサリー (別売り)
| 付加価値モジュール (VAM) | |
| VAM100 | 4×4線式 絶縁RS-232/422/485 COMポート用ターミナルブロック搭載 付加価値モジュール (P/N: E277100100) |
|---|---|

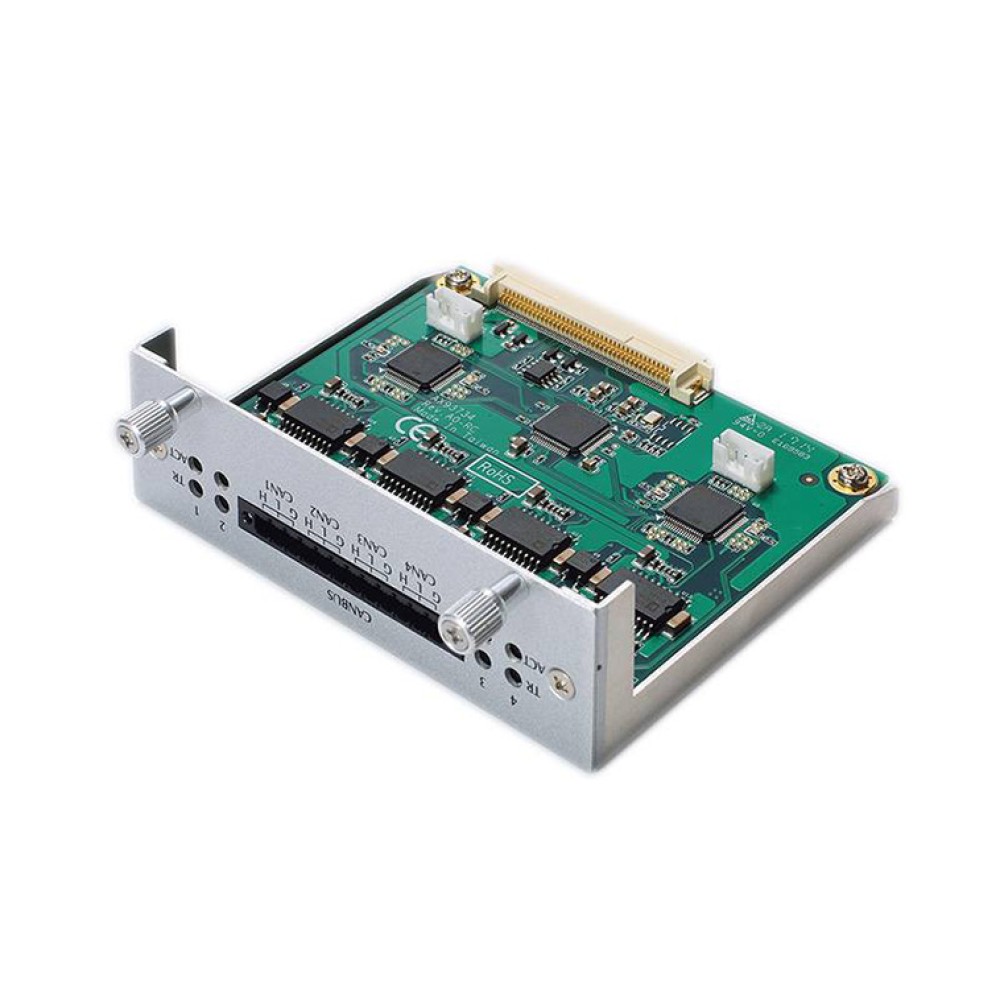

| VAM101 | 4×絶縁型 CANBus 2.0A/B; 絶縁電圧ターミナルブロック搭載 付加価値モジュール (P/N: E277101100) |

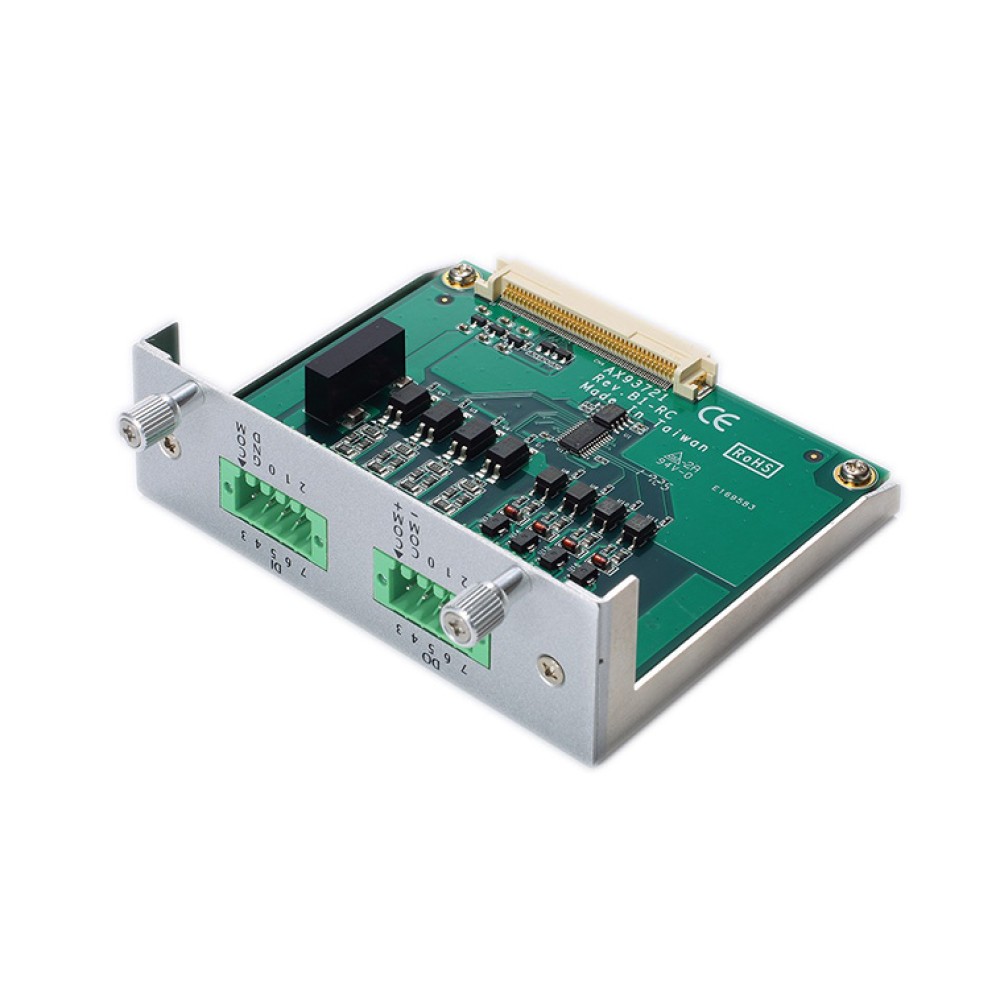

| VAM200 | 1×絶縁DIO 8入力/8出力 ターミナルブロック搭載 付加価値モジュール (P/N: E277200100) |
| VAM400 | 4×BNCビデオ入力/1×BNCオーディオ入力搭載 付加価値モジュール (P/N: E277400100) |
| VAM600 | 4×アンテナ開口部/2×フルサイズRev.1.2 PCI Expressミニカードスロット搭載 付加価値モジュール (P/N: E277600100) |

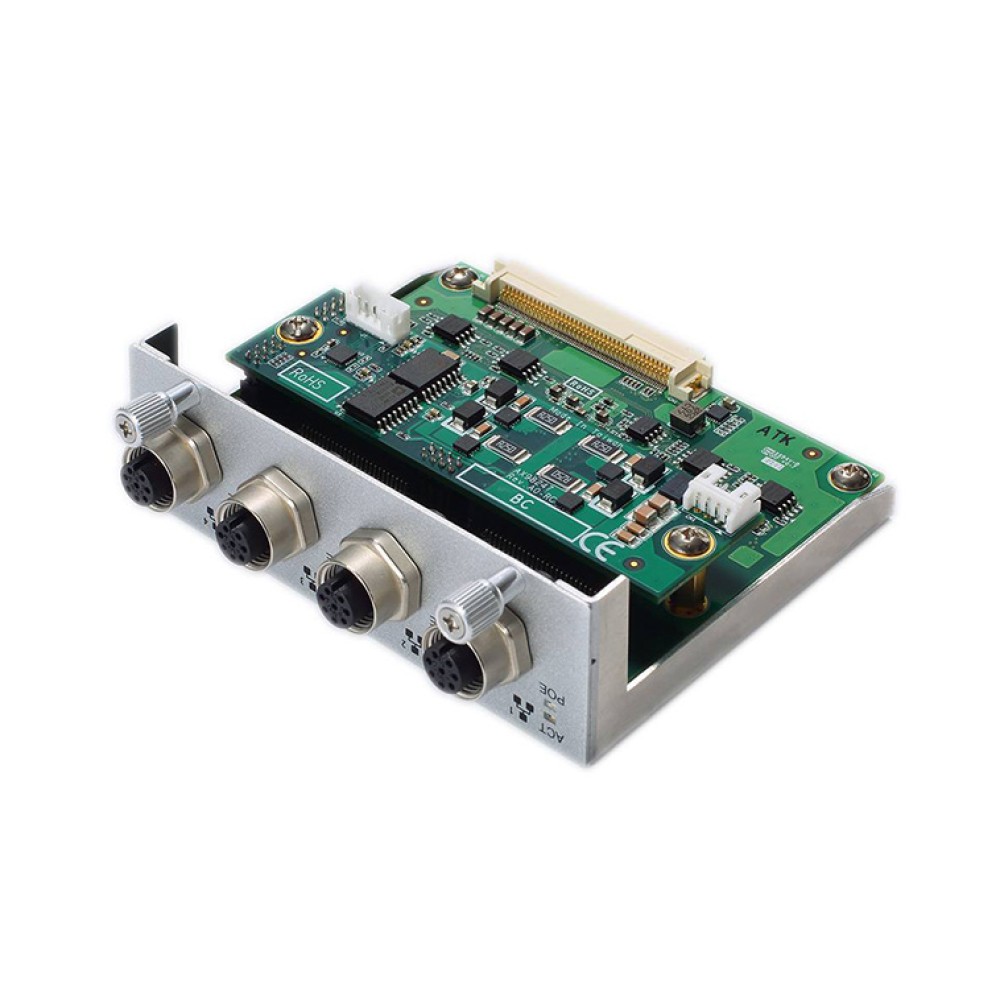

| VAM700 | 4×M12 AコードGbE LANポート搭載 付加価値モジュール (P/N: E277700100) |
| VAM701 (PoE) | 4×M12 AコードGbE LANポート(PoE対応)搭載 付加価値モジュール (P/N-E277701100) |

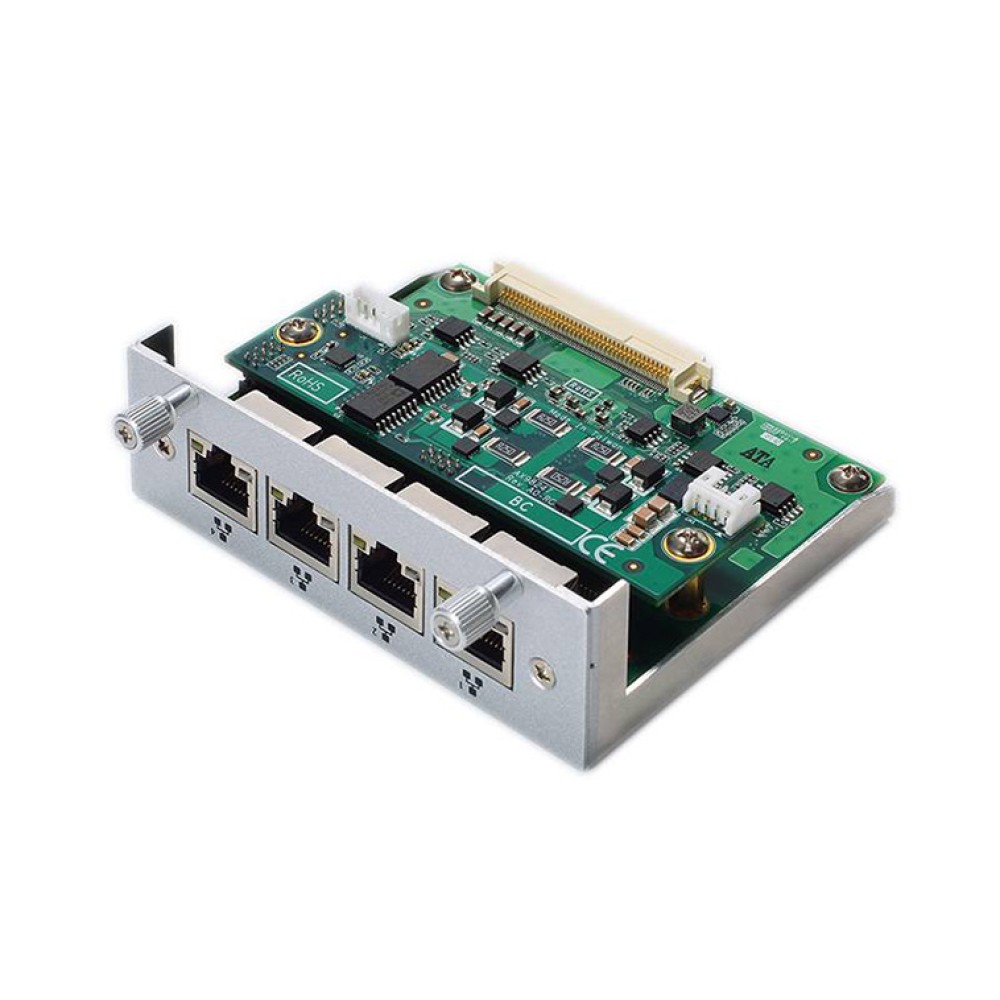

| VAM702 | 4×RJ-45 GbE LANポート搭載 付加価値モジュール (P/N-E277702100) |
| VAM703 (PoE) | 4×RJ-45 GbE LANポート(PoE対応)搭載 付加価値モジュール (P/N-E277703100) |
| VAM704 | 4×M12 Dコード 10/100 Mbps LANポート搭載 付加価値モジュール (P/N-E277704100) |
| VAM705 (PoE) | 4×M12 Dコード 10/100 Mbps LANポート(PoE対応)搭載 付加価値モジュール (P/N-E277705100) |
| VAM706 | 4×M12 XコードGbE LANポート搭載 付加価値モジュール (P/N-E277706100) |
| VAM707 (PoE) | 4×M12 XコードGbE LANポート(PoE対応)搭載 付加価値モジュール (P/N-E277707100) |

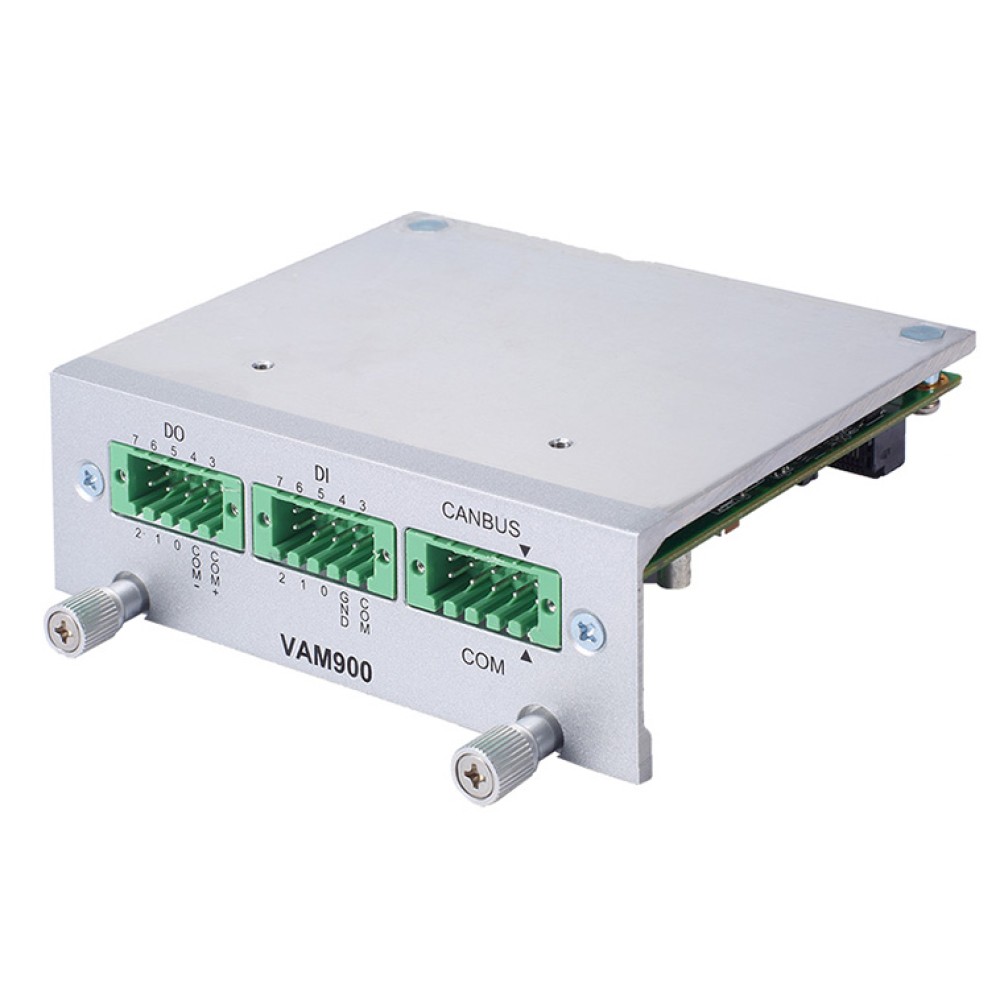

| VAM900 | COM/CAN/DIO および 3×Rev.1.2 PCI Express Miniカードスロット搭載 付加価値モジュール (P/N-E277900100) |
| DC-DCアダプター PSU120-259シリーズ | |
| Railway-24VDC | 鉄道用 ファンレス IEC 60945認証/EN 50155準拠 DC-DCアダプター, 24VDC (P/N-E276120101) |
| Railway-48VDC | 鉄道用 ファンレス IEC 60945認証/EN 50155準拠 DC-DCアダプター, 48VDC (P/N-E276120102) |
| Railway-96/110VDC | 鉄道用 ファンレス IEC 60945認証/EN 50155準拠 DC-DCアダプター, 96/110VDC (P/N-E276120103) |
| 防振キット (オプション)※ | |
| Anti-vibration Kit | NVR アプリケーションでの HDD の安定性を向上させる車両/鉄道車両用 (P/N-8816N5008A0E) |
| 通信モジュール (オプション) | |
| 8816N3239A0E | tBOX/UST (3G ANT) (E)用 3G UC20Gキット |
| 8816N3235A0E | tBOX/UST (3G/GPS ANT) (E)用 3G/GPS UC20Gキット |
| 886N50014A0E | tBOX(E)用 MCR8822CE-P WiFiキット(30) |
| 886N50016A0E | tBO(E)用 LTE NL668-EAUキット |
| 886N50015A0E | tBOX(E)用 GPS付 LTE NL668-EAU(30) |
| AC-DCアダプター (オプション) | |
| 509000001500 | PWS FSP120-AAAN3(9NA1206647) FSP 120W |
| 509000002200 | PWS 9NA0908344 FSP 90W |
詳しくはAxiomtek Webサイトにて「Anti-vibration Kit」を検索してください。
tBOX500-510-FLシリーズ 製品一覧
| tBOX500-510-FL-i7-24-110MRDC | 第7世代Intel® Core™ i7-7600Uプロセッサー搭載 鉄道用PC向けファンレス組込みシステム、24～110 VDC |
| tBOX500-510-FL-i7-TVDC | 第7世代Intel® Core™ i7-7600Uプロセッサー搭載 車両用PC向けファンレス組込みシステム、9～36 VDC |
| tBOX500-510-FL-i5-POE-24-110MRDC | 第7世代Intel® Core™ i5-7300Uプロセッサー搭載 鉄道用PC向けファンレス組込みシステム、24～110 VDC、内蔵PoE電源 |
| tBOX500-510-FL-i5-24-110MRDC | 第7世代Intel® Core™ i5-7300Uプロセッサー搭載 鉄道用PC向けファンレス組込みシステム、24～110 VDC |
| tBOX500-510-FL-i3-24-110MRDC | 第7世代Intel® Core™ i3-7100Uプロセッサー搭載 鉄道用PC向けファンレス組込みシステム、24～110 VDC |
| tBOX500-510-FL-Celeron-24-110MRDC | 第7世代Intel® Celeron® 3965Uプロセッサー搭載 鉄道用PC向けファンレス組込みシステム、24～110 VDC |
| tBOX500-510-FL-i5-TVDC | 第7世代Intel® Core™ i5-7300Uプロセッサー搭載 車両用PC向けファンレス組込みシステム、9～36 VDC |
| tBOX500-510-FL-i3-TVDC | 第7世代Intel® Core™ i3-7100Uプロセッサー搭載 車両用PC向けファンレス組込みシステム、9～36 VDC |
| tBOX500-510-FL-Celeron-TVDC | 第7世代Intel® Celeron® 3965Uプロセッサー搭載 車両用PC向けファンレス組込みシステム、9～36 VDC |
| tBOX500-510-FL-i7-TMDC | 第7世代Intel® Core™ i7-7600Uプロセッサー搭載 船舶用PC向けファンレス組込みシステム、14～32 VDC |
| tBOX500-510-FL-i5-TMDC | 第7世代Intel® Core™ i5-7300Uプロセッサー搭載 船舶用PC向けファンレス組込みシステム、14～32 VDC |
| tBOX500-510-FL-i3-TMDC | 第7世代Intel® Core™ i3-7100Uプロセッサー搭載 船舶用PC向けファンレス組込みシステム、14～32 VDC |
| tBOX500-510-FL-Celeron-TMDC | 第7世代Intel® Celeron® 3965Uプロセッサー搭載 船舶用PC向けファンレス組込みシステム、14～32 VDC |
