tBOX500-510-FL-Celeron-TVDC

第7世代Intel® Celeron® 3965Uプロセッサー搭載 車両用PC向けファンレス組込みシステム、9~36 VDC

主な製品特長

  • CE、LVD、FCC、EN 50155 (鉄道)、EN 45545-2 (鉄道)、IEC 60945 (船舶) 認証済み、ISO 7637-2 (車両) 準拠
  • 第7世代Intel® Core™ i7/i5/i3またはCeleron®プロセッサー搭載
  • 電源:12/24 VDC
  • PoE PSU (オプション)、最大120Wの電源供給
  • さまざまなI/O要件に対応可能な付加価値モジュール (COM/LAN/DIO/PoE/CAN/BNC)
  • 車両電源管理用のインテリジェント・ソリューション (スマート・イグニッション)
  • スワップ可能な2.5インチSATAドライブ×2

型番によって取得認証が異なります。詳細についてはお問い合わせください。

FCC

CE

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

  • 概要
  • 仕様
  • 詳細情報
  • 型番
  • シリーズ

tBOX500-510-FLは、-40℃~+70℃という幅広い温度範囲に対応、最大3 Grmsの超頑丈性能を備えています。このファンレス組み込み型ボックスPCには、ACCオン/オフ遅延、シャットダウン遅延および過大/過小電圧保護を含む、高性能電源マネジメント機能が備わっています。また、自動車アプリケーションには9V~36V DC、鉄道&船舶アプリケーションには14V~32V DC、鉄道アプリケーションには16.8V~137.5V DCという幅広い電圧入力に対応しています。拡張ストレージのニーズがあるシステムインテグレーターを対象として、当ボックスコンピューターは2基の2.5” SATAドライブおよびmSATAを備えています。新たな交通向け組み込み型システムは、セキュリティ監視、オンボードデバイスコントローラー、トラックチーム管理、データ転送、および乗客用インフォテインメントシステムといった、輸送関連アプリケーションに最適です。

CPU Intel® Celeron® 3965U 2C@2.2 GHz, TDP:15W
チップセット SoC内蔵
システムメモリ DDR4-1866/2133 SO-DIMM×2, 最大32GB
BIOS AMI
COM DB9 シリアルコンソール×1 または RS-232/422/485
USB USB 3.0×4
PoE 最大8×設定可能なM12/RJ-45 (PoE最大出力120W), PoEおよびPoE+をサポート (I/Oモジュールから利用可能)
PoE (802.3af 15.4W/ポート)
PoE+ (802.3at 30W/ポート)
イーサネット RJ-45 10/100/1000 Mbpsイーサネット (Intel® i210-IT)×1
ディスプレイ DVI-I×1 (最大1920×1200 @60Hz、VGA×1 & DVI×1を含む)
CANbus I/Oモジュールから利用可能 (オプション)
デジタルI/O I/Oモジュールから利用可能 (オプション)
オーディオ マイク入力×1
ライン出力×1
ストレージ スワップ可能2.5インチSATAドライブ×2 (高さ9.5mm)、Intel® RAID 0/1対応
mSATA×1 (PCI Express Mini Cardスロット占有)
拡張 フルサイズ Rev.1.2 PCI Express Miniカードスロット×1 (mSATA/PCIe)
フルサイズ Rev.1.2 PCI Express Miniカードスロット×2 (SIMソケット付きUSB/PCIe)
VAMスロット×2
その他 ターミナルブロック PoE給電 (PSU120-259付き)×1
リセットボタン×1
リモートスイッチ×1
TPM 2.0 (オプション)
アンテナ口×4
電源 端子台×1, スマートイグニッション付き12/24 VDC
ウォッチドッグタイマー 255レベル、1~255秒/分
構造 アルミ押し出し材および頑丈なスチール, IP30
動作温度 -40℃ ~ +70℃ (W.T.ペリフェラル使用時)
-40℃ ~ +60℃ (外部PoE PSUおよびW.T.周辺機器使用時)
相対湿度 0% ~ 95% (結露なきこと)
振動 SSD使用時 3Grms (5 ~ 500Hz, X/Y/Z方向; ランダム, 動作時)
HDD使用時 1.5 Grms (5 ~ 500Hz, X/Y/Z方向; ランダム, 動作時)
2 Grms, HDDおよび防振キット付き (5 ~ 500Hz, X/Y/Z方向; ランダム, 動作時)
MIL-STD-810G, メソッド 514.6C-VI カテゴリー4準拠
衝撃 EN(IEC) 61373 category 1 class B, half-sine pulse, 5g, 30ms (longitudinal direction), 3g, 30ms (vertical/transverse direction)
寸法 W321 × D210.2 × H73.3 mm (ウォールマウントを含まず)
重量 正味:3.5 kg/ 総重量:5.1 kg
認証 CE、LVD、FCC、EN 50155 (鉄道)、EN 45545-2 (鉄道)、IEC 60945 (船舶) 認証済み
ISO 7637-2 (車両) 準拠

※型番によって取得認証が異なります。詳細についてはお問い合わせください。

EOSサポート Windows® 10 64-bit, Linux
ソフトウェアサポート AXView
取り付け方法 ウォールマウント

サイズ (単位=mm)

サイズ

外観

前面
外観図:前面
背面

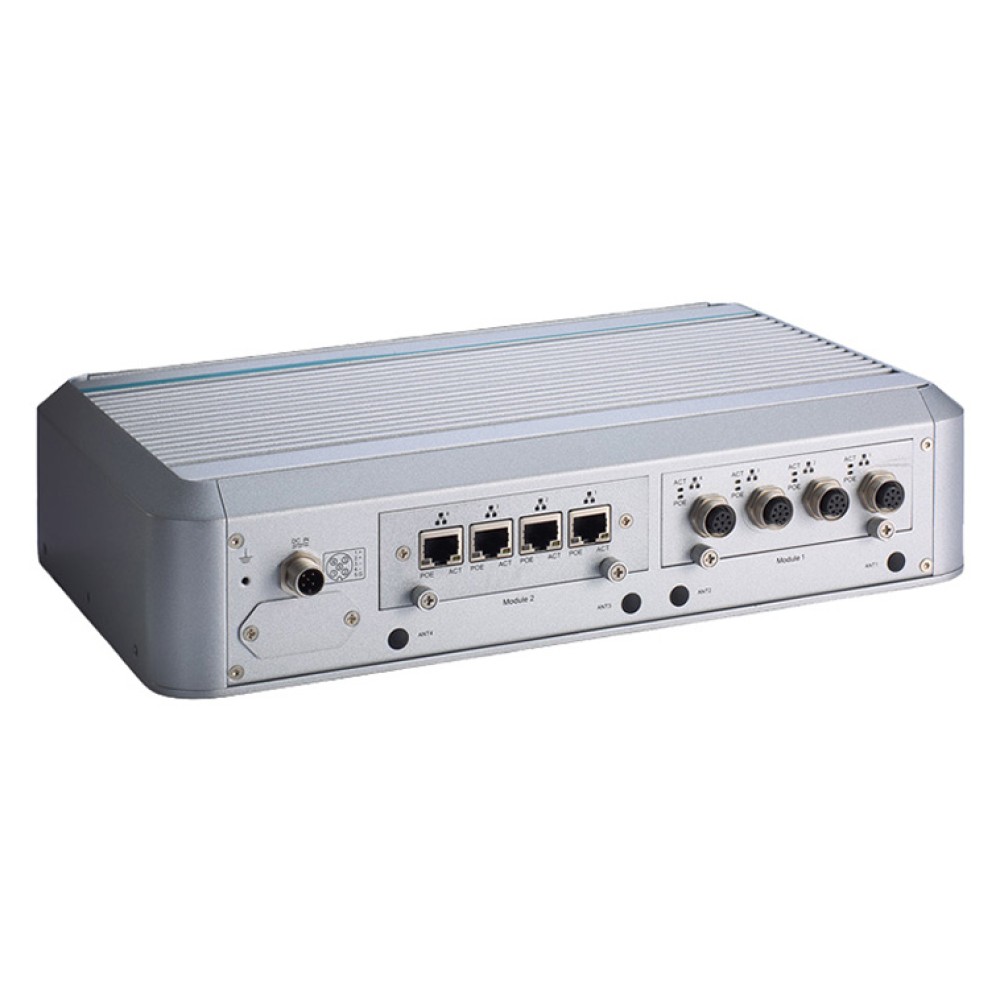

外観図:背面

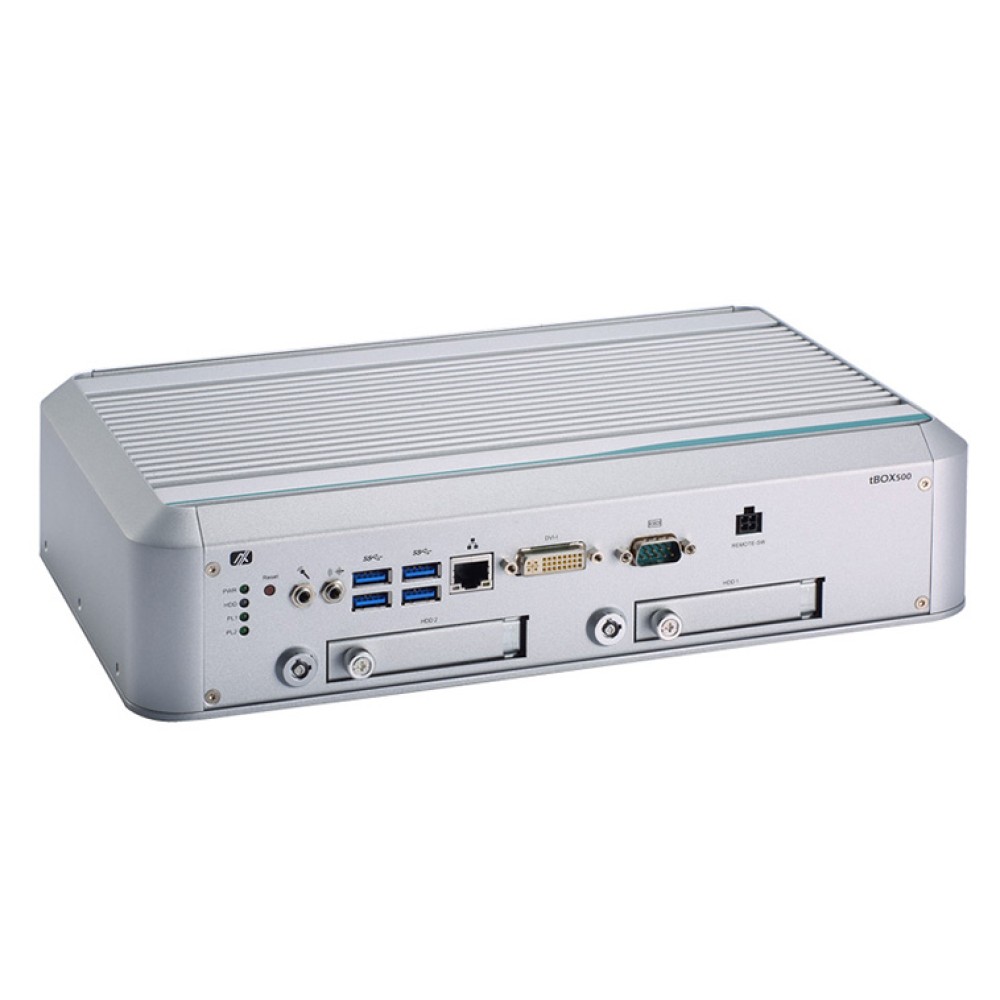

tBOX500-510-FL-Celeron-TVDC 第7世代Intel® Celeron® 3965Uプロセッサー搭載 車両用PC向けファンレス組込みシステム
9~36 VDC
(P/N-E26N500107)

アクセサリー (別売り)

付加価値モジュール (VAM)
VAM100 4×4線式 絶縁RS-232/422/485 COMポート用ターミナルブロック搭載 付加価値モジュール
(P/N: E277100100)

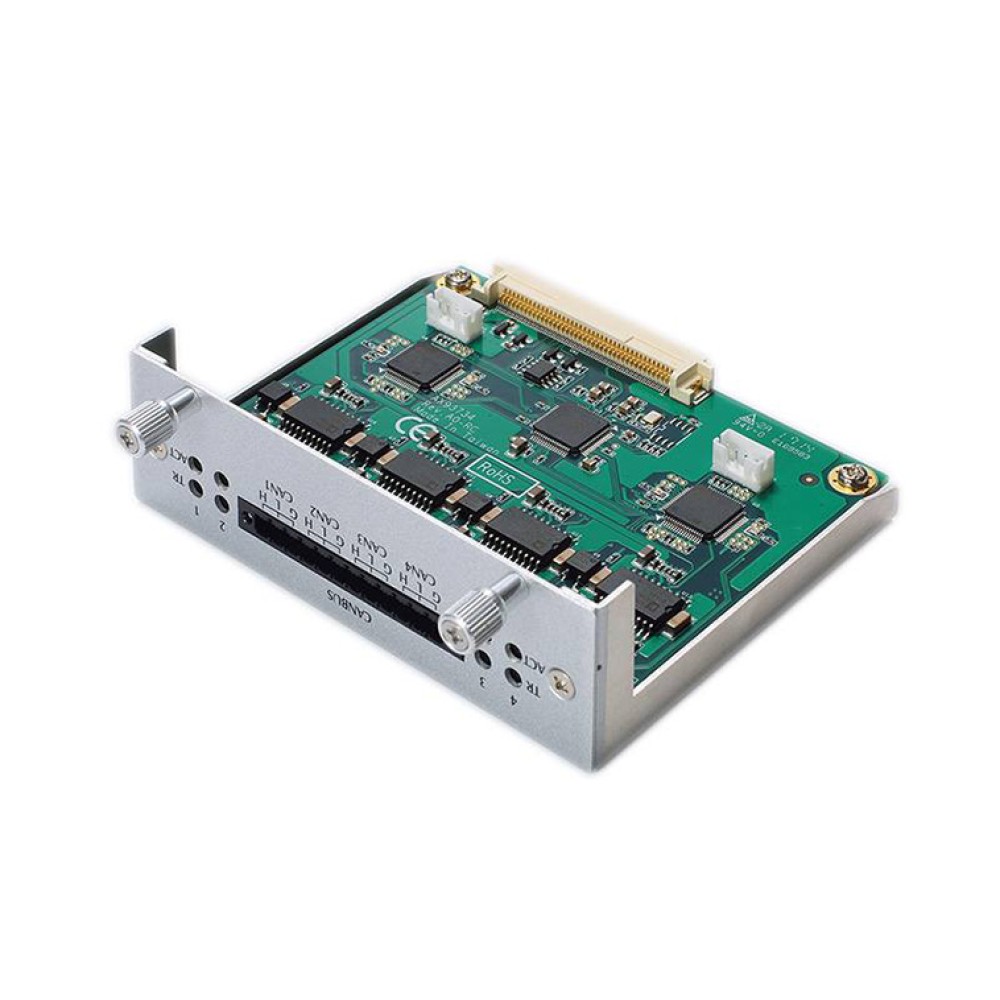

VAM101 4×絶縁型 CANBus 2.0A/B; 絶縁電圧ターミナルブロック搭載 付加価値モジュール
(P/N: E277101100)

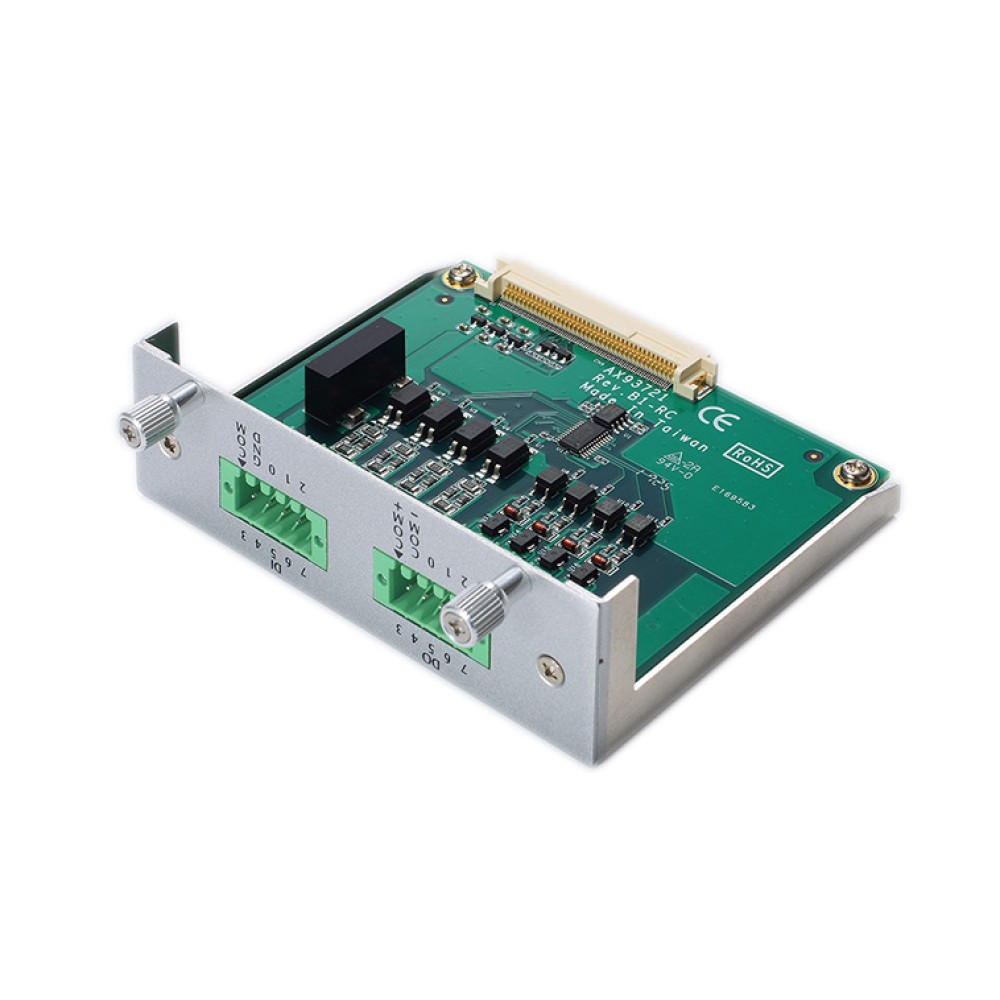

VAM200 1×絶縁DIO 8入力/8出力 ターミナルブロック搭載 付加価値モジュール
(P/N: E277200100)
VAM400 4×BNCビデオ入力/1×BNCオーディオ入力搭載 付加価値モジュール
(P/N: E277400100)
VAM600 4×アンテナ開口部/2×フルサイズRev.1.2 PCI Expressミニカードスロット搭載 付加価値モジュール
(P/N: E277600100)

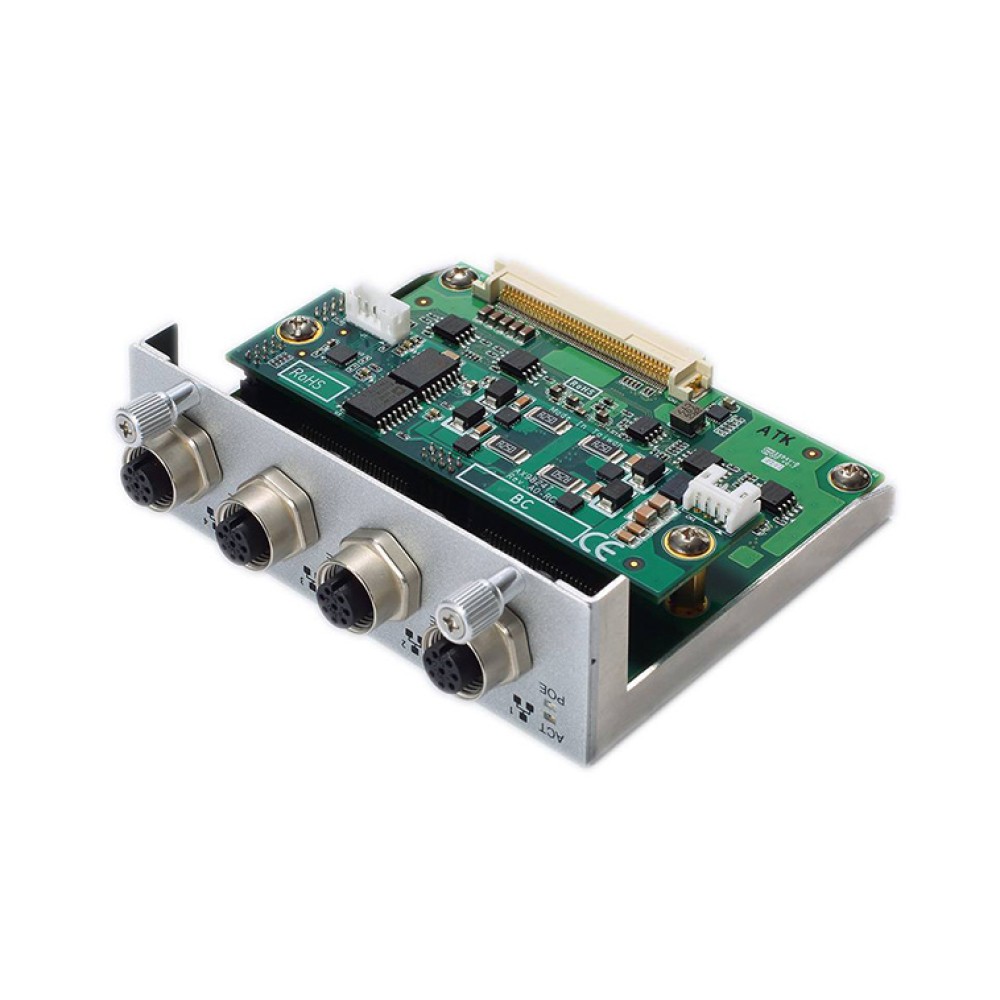

VAM700 4×M12 AコードGbE LANポート搭載 付加価値モジュール
(P/N: E277700100)
VAM701 (PoE) 4×M12 AコードGbE LANポート(PoE対応)搭載 付加価値モジュール
(P/N-E277701100)

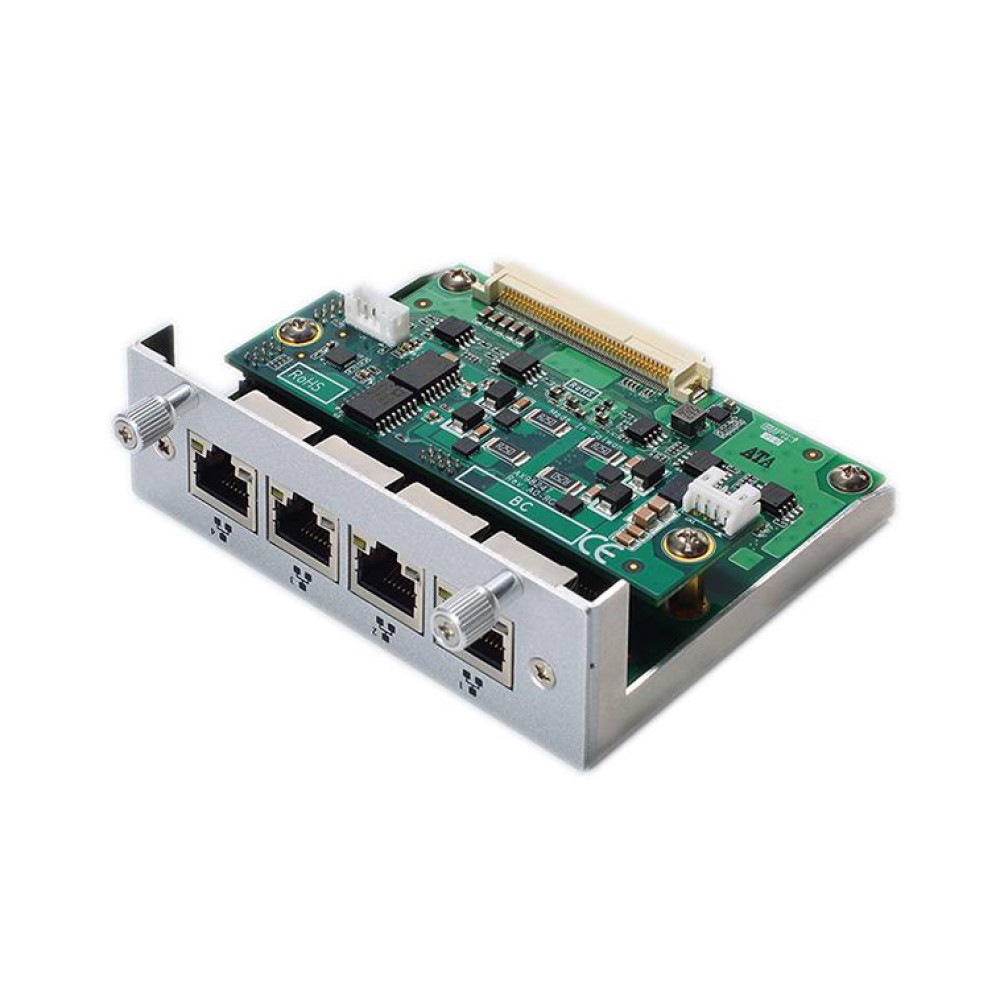

VAM702 4×RJ-45 GbE LANポート搭載 付加価値モジュール
(P/N-E277702100)
VAM703 (PoE) 4×RJ-45 GbE LANポート(PoE対応)搭載 付加価値モジュール
(P/N-E277703100)
VAM704 4×M12 Dコード 10/100 Mbps LANポート搭載 付加価値モジュール
(P/N-E277704100)
VAM705 (PoE) 4×M12 Dコード 10/100 Mbps LANポート(PoE対応)搭載 付加価値モジュール
(P/N-E277705100)
VAM706 4×M12 XコードGbE LANポート搭載 付加価値モジュール
(P/N-E277706100)
VAM707 (PoE) 4×M12 XコードGbE LANポート(PoE対応)搭載 付加価値モジュール
(P/N-E277707100)

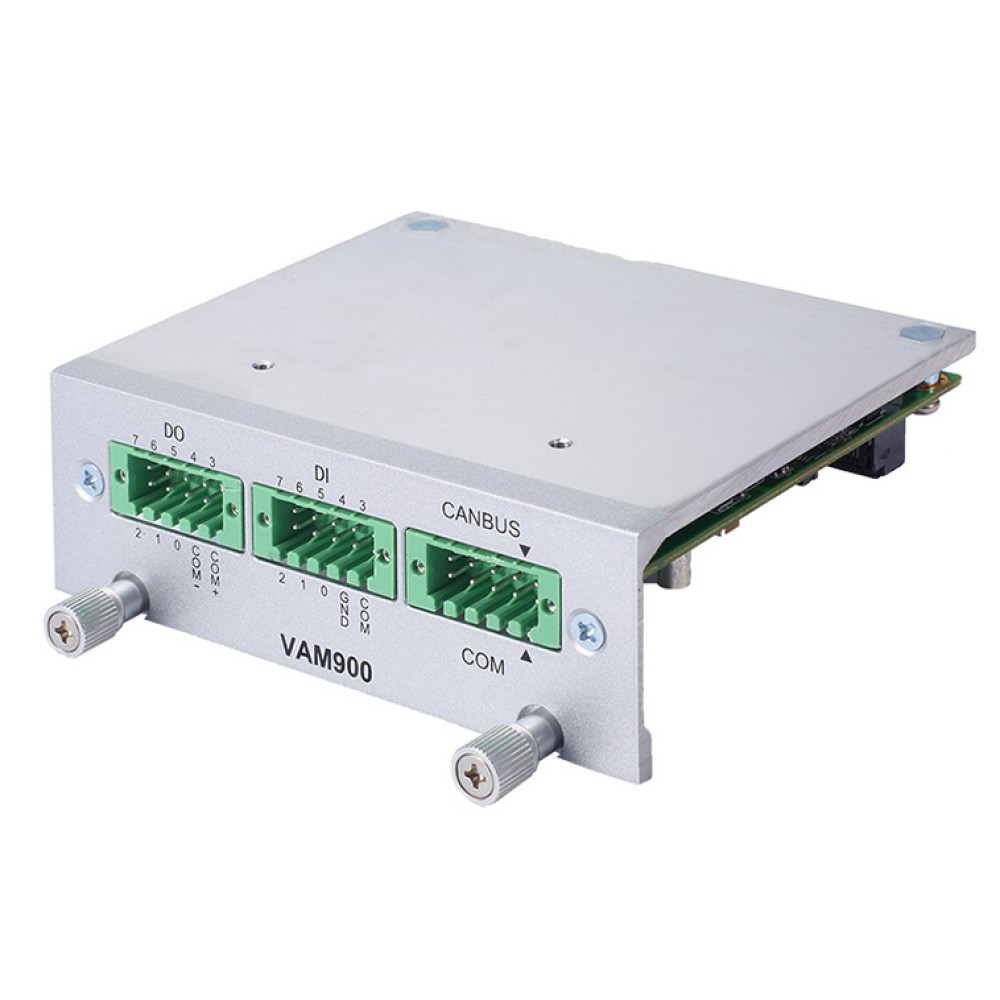

VAM900 COM/CAN/DIO および 3×Rev.1.2 PCI Express Miniカードスロット搭載 付加価値モジュール
(P/N-E277900100)
防振キット (オプション)
Anti-vibration Kit NVR アプリケーションでの HDD の安定性を向上させる車両/鉄道車両用
(P/N-8816N5008A0E)
通信モジュール (オプション)
8816N3239A0E tBOX/UST (3G ANT) (E)用 3G UC20Gキット
8816N3235A0E tBOX/UST (3G/GPS ANT) (E)用 3G/GPS UC20Gキット
886N50014A0E tBOX(E)用 MCR8822CE-P WiFiキット(30)
886N50016A0E tBO(E)用 LTE NL668-EAUキット
886N50015A0E tBOX(E)用 GPS付 LTE NL668-EAU(30)
AC-DCアダプター (オプション)
509000001500 PWS FSP120-AAAN3(9NA1206647) FSP 120W
509000002200 PWS 9NA0908344 FSP 90W

詳しくはAxiomtek Webサイトにて「Anti-vibration Kit」を検索してください。

tBOX500-510-FLシリーズ 製品一覧

tBOX500-510-FL-i7-24-110MRDC 第7世代Intel® Core™ i7-7600Uプロセッサー搭載 鉄道用PC向けファンレス組込みシステム、24~110 VDC
tBOX500-510-FL-i7-TVDC 第7世代Intel® Core™ i7-7600Uプロセッサー搭載 車両用PC向けファンレス組込みシステム、9~36 VDC
tBOX500-510-FL-i5-POE-24-110MRDC 第7世代Intel® Core™ i5-7300Uプロセッサー搭載 鉄道用PC向けファンレス組込みシステム、24~110 VDC、内蔵PoE電源
tBOX500-510-FL-i5-24-110MRDC 第7世代Intel® Core™ i5-7300Uプロセッサー搭載 鉄道用PC向けファンレス組込みシステム、24~110 VDC
tBOX500-510-FL-i3-24-110MRDC 第7世代Intel® Core™ i3-7100Uプロセッサー搭載 鉄道用PC向けファンレス組込みシステム、24~110 VDC
tBOX500-510-FL-Celeron-24-110MRDC 第7世代Intel® Celeron® 3965Uプロセッサー搭載 鉄道用PC向けファンレス組込みシステム、24~110 VDC
tBOX500-510-FL-i5-TVDC 第7世代Intel® Core™ i5-7300Uプロセッサー搭載 車両用PC向けファンレス組込みシステム、9~36 VDC
tBOX500-510-FL-i3-TVDC 第7世代Intel® Core™ i3-7100Uプロセッサー搭載 車両用PC向けファンレス組込みシステム、9~36 VDC
tBOX500-510-FL-Celeron-TVDC 第7世代Intel® Celeron® 3965Uプロセッサー搭載 車両用PC向けファンレス組込みシステム、9~36 VDC
tBOX500-510-FL-i7-TMDC 第7世代Intel® Core™ i7-7600Uプロセッサー搭載 船舶用PC向けファンレス組込みシステム、14~32 VDC
tBOX500-510-FL-i5-TMDC 第7世代Intel® Core™ i5-7300Uプロセッサー搭載 船舶用PC向けファンレス組込みシステム、14~32 VDC
tBOX500-510-FL-i3-TMDC 第7世代Intel® Core™ i3-7100Uプロセッサー搭載 船舶用PC向けファンレス組込みシステム、14~32 VDC
tBOX500-510-FL-Celeron-TMDC 第7世代Intel® Celeron® 3965Uプロセッサー搭載 船舶用PC向けファンレス組込みシステム、14~32 VDC
