VK112EU

VK112EUTTK | 壁コンセント型プログラマブルスイッチ(12ボタン)＋テーブルトップキット

主な製品特長

キーパッド – ATENコントロールシステムへ接続 (連動)
フルカスタマイズ可能 – 6～12種類のボタンで125種類のレイアウト設定
イーサネット通信用コントロールボックスで簡単なIDペアリング
本体カラー – ホワイトもしくはブラック (ブラックは受注生産)

最大5年オプション保証対応

3年保証

RoHS指令準拠

カテゴリー

製品に関するお問い合わせ

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

概要
仕様
詳細情報
型番

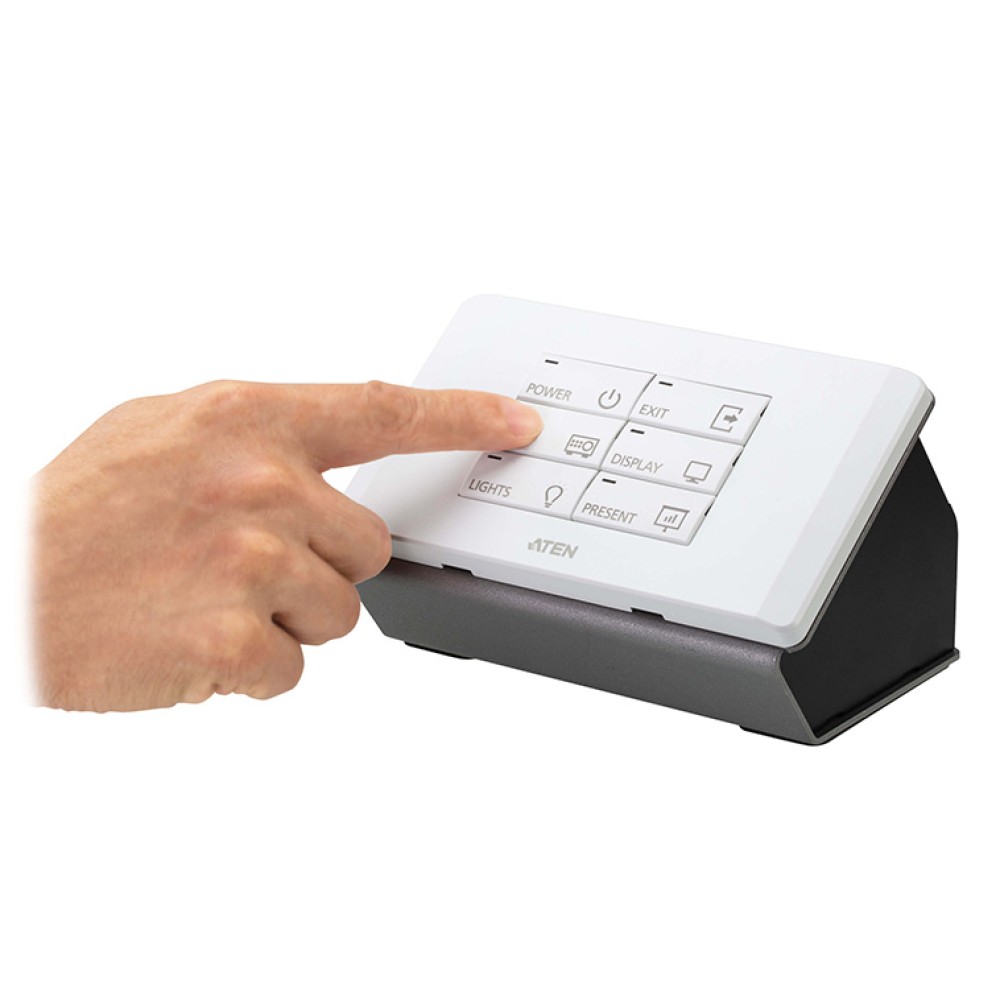

VK112EUTTKは、ATENコントロールシステムのフルカスタマイズ可能な12ボタンのキーパッド「VK112EU」に、卓上据え置きや壁設置に便利な台座がセットになった製品です。コントロールボックス (VK2200/VK1200) やコントロールパッド (VK0100/VK0200) にLAN経由で接続することで、キーパッドから接続されたデバイスの制御を簡単に設定できます。

カスタマイズ可能な最大12個のキーを持つキーパッドと卓上据え置きや壁面取り付けが可能な専用台座セット
ATEN VKコントロールシステムやビデオ製品等に切替信号等をLAN経由で入力
キートップは同梱パーツで6～12個まで自由にレイアウト変更可能

本製品はATENコントロールシステムを内蔵した製品ではなく、コントローラーや対応するATEN製品に信号を入力するための物理ユーザーインターフェース製品です。
本製品は、受注生産でブラックカラーのモデルも提供可能です。詳細はお問い合わせください。
本製品の国内通常在庫品のキートップは、すべてブランク (空白) 仕様です。画像では文字やアイコンが刻印されている製品を使っておりますが、これは受注生産の無償のカスタマイズ品です。ご希望される方はお問い合わせください。

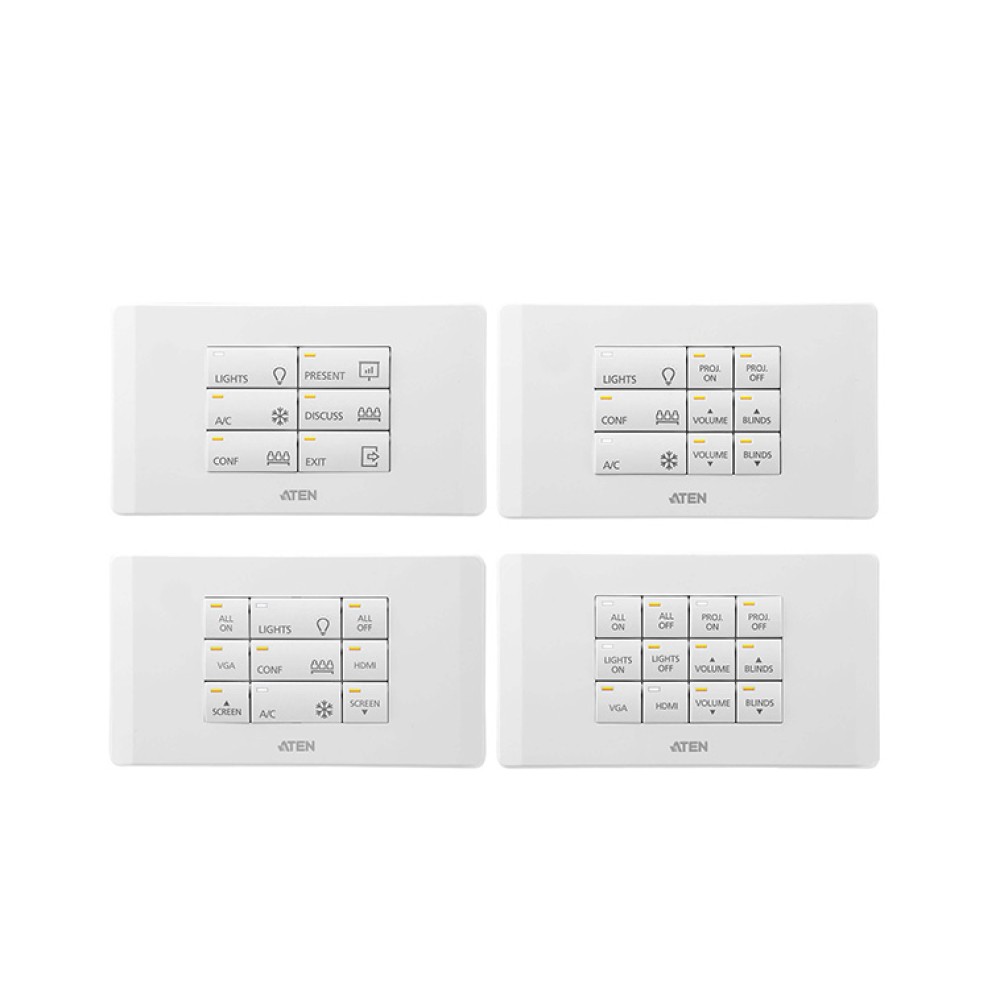

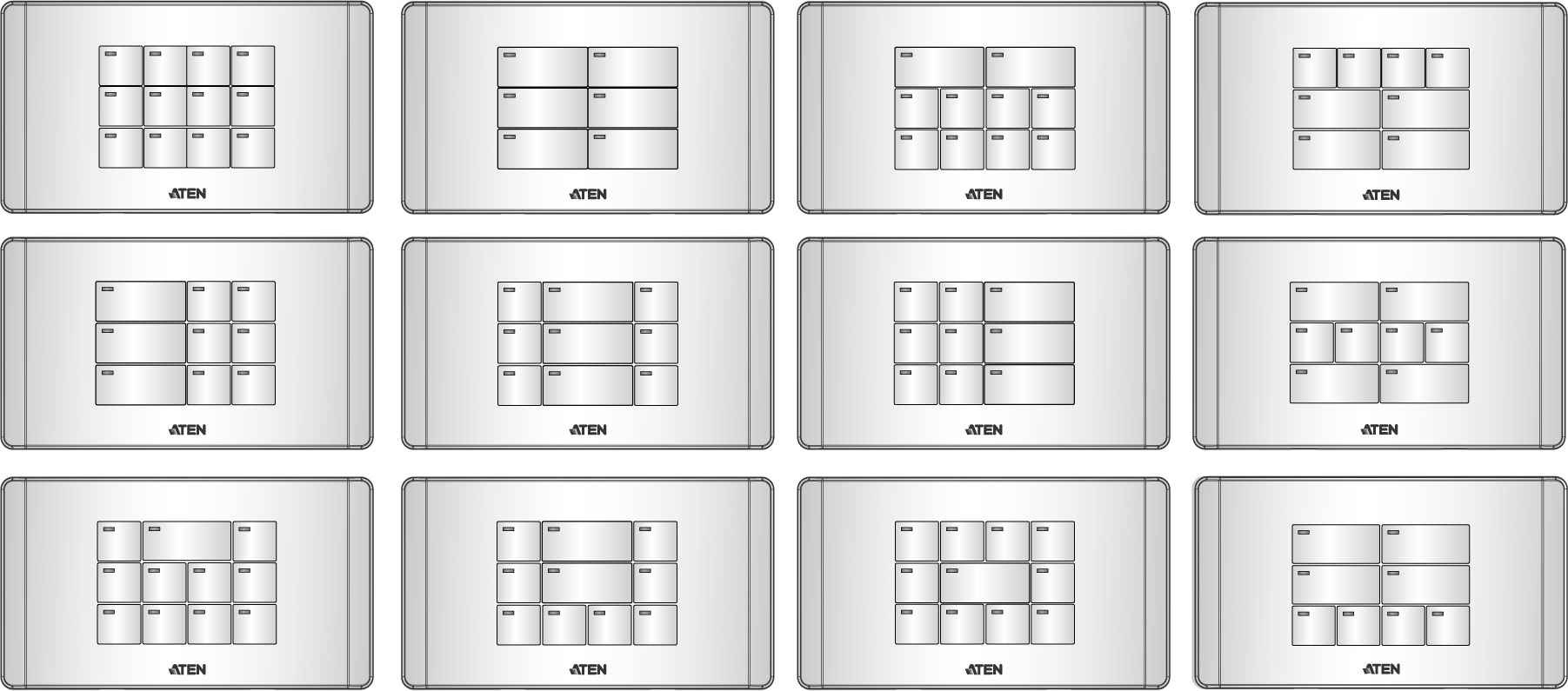

キーパッド配置例

キーパッド上のカスタムボタン配置は、6～12個のボタンを125通りの組み合わせで設定できます。下の例では、最もよく使用される12個を示しています。

VK112EUTTK

VK112EUTTKには、VK112EUユニットと、VK112EUのブラック/ホワイトエディションと互換性のある人間工学に基づいて設計されたキーパッド卓上キットが含まれており、使いやすさがさらに向上しています。詳細はお問い合わせください。

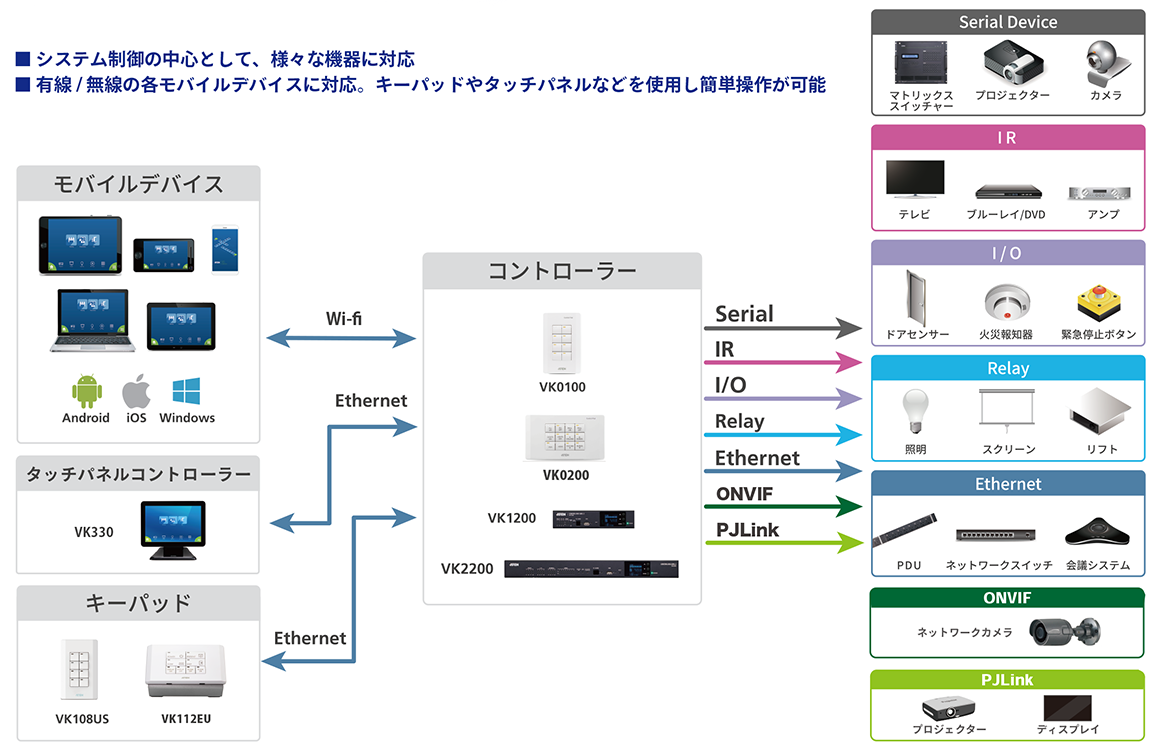

コントロールボックス接続デバイスイメージ

システム制御の中心として、様々な機器に対応,有線/無線の各モバイルデバイスに対応。キーパッドやタッチパネルなどを使用し簡単操作が可能 – イメージ

特長

キーパッド – ATENコントロールシステムへ接続 (連動)
フルカスタマイズ可能 – 6～12種類のボタンで125種類のレイアウト設定

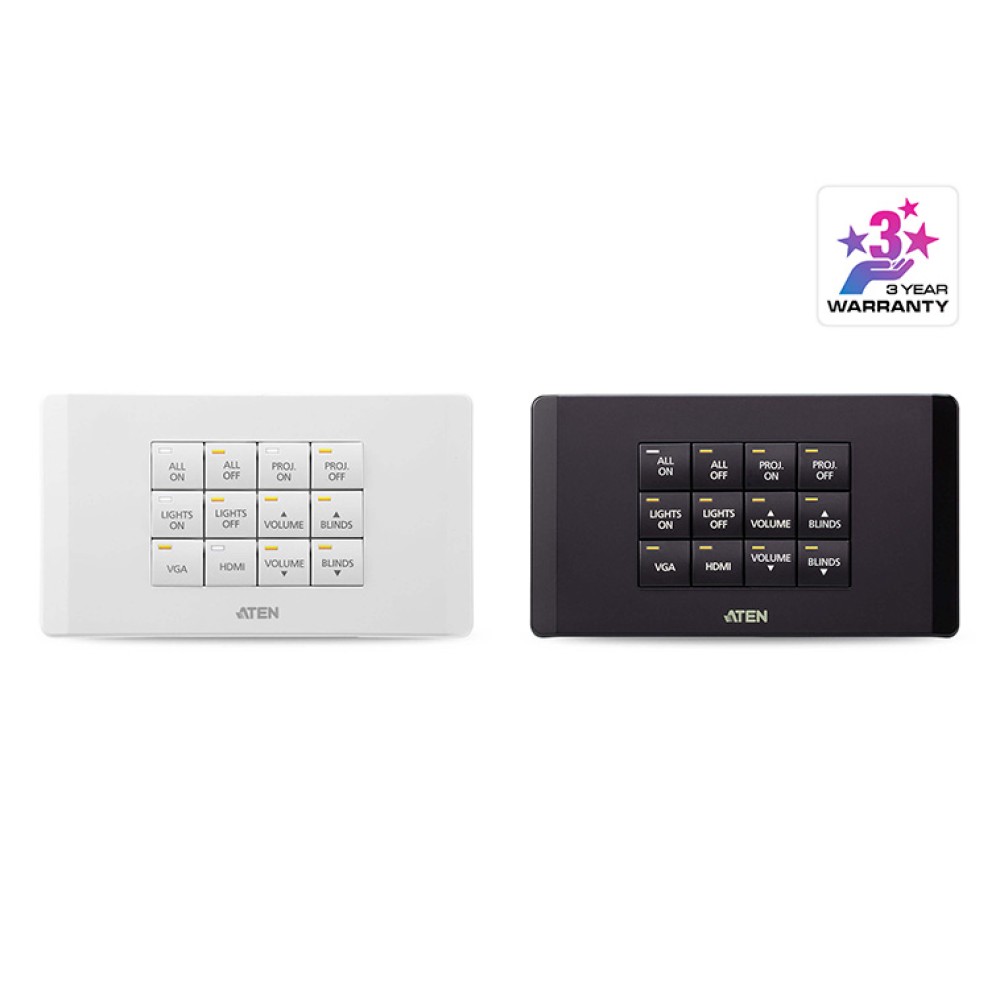

本体カラー – ホワイトもしくはブラック (ブラックは受注生産)
システムLEDインジケーター – 素早い接続でステータスを確認
デュアルカラーボタンLED – 暗室でもクリアな表示を確認
イーサネット通信用コントロールボックスで簡単なIDペアリング
最大8台のキーパッドを単一のコントロールボックスに接続して増設可能
多彩なモードで各ボタンの柔軟な動作設定をサポート
シンプルなキーパッド構成で直感的なWeb GUIを実現
PoE (Power over Ethernet) およびDC電源を備えた冗長電源
カスタマイズボタン刻印サービス

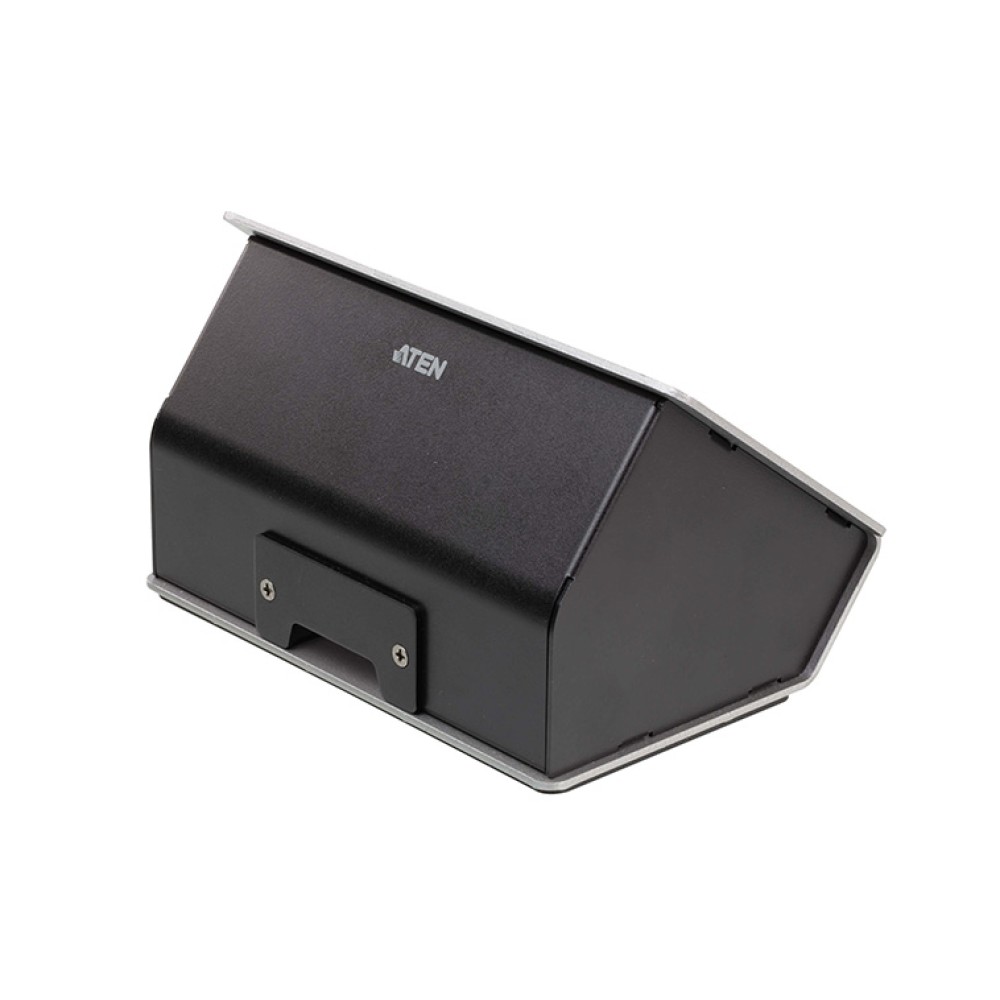

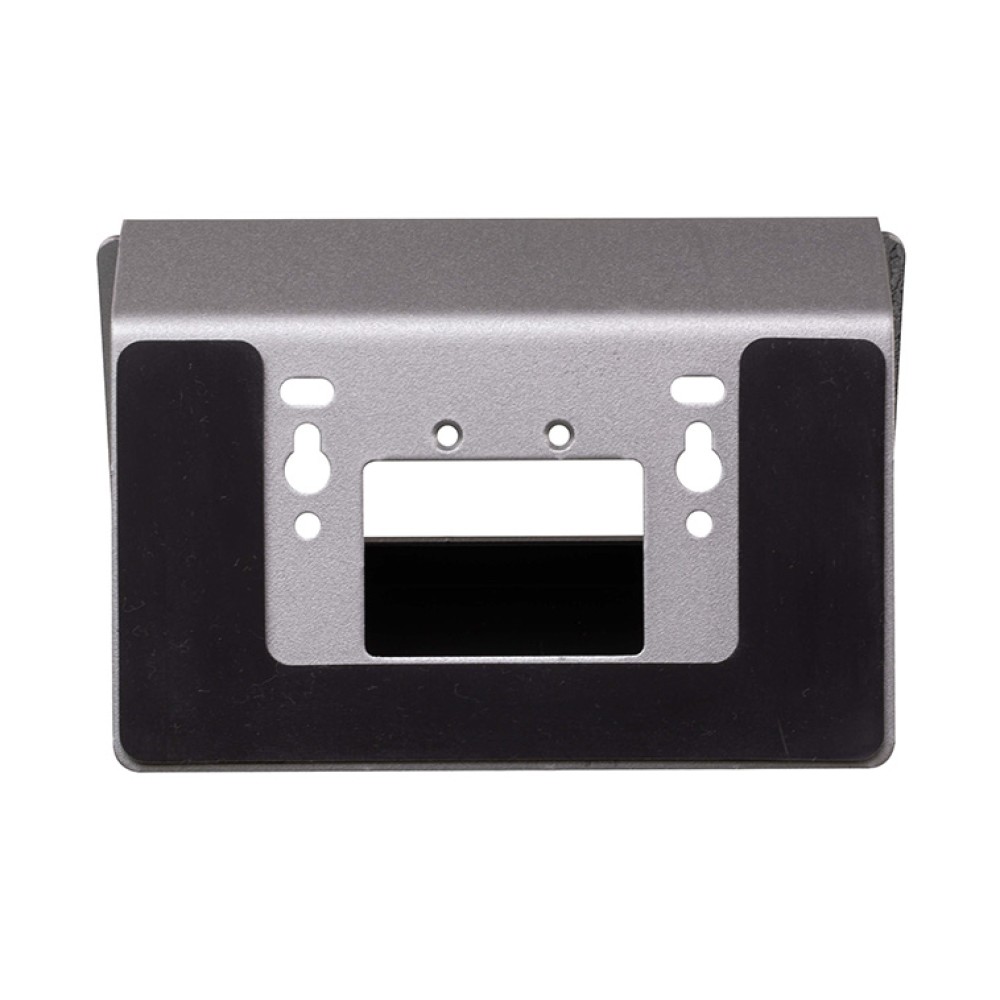

テーブルトップキット (専用台座)

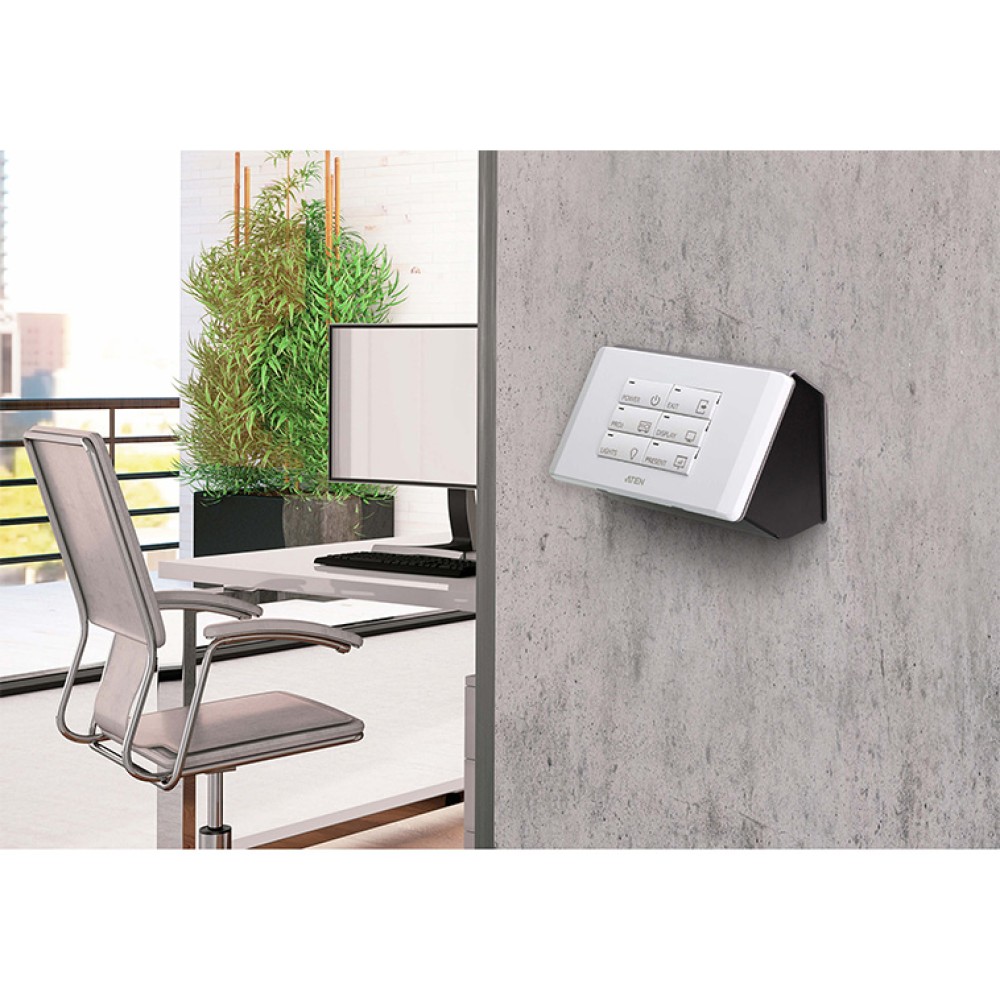

同梱のテーブルトップキットを用いて卓上据え置きや壁面取り付けが可能です

インターフェース
イーサネット	RJ-45×1 (10/100 Base-T) 対応プロトコル：ARP、ICMP、TCP/IP、DHCP、HTTPS DHCP対応：30秒以内にIPが割り当てられない場合は、下記のデフォルトIP設定を適用デフォルトIP：192.168.0.60 デフォルトサブネットマスク：255.255.255.0
キーパッドレイアウト	6～12ボタンで125通りのレイアウト可能
スイッチ

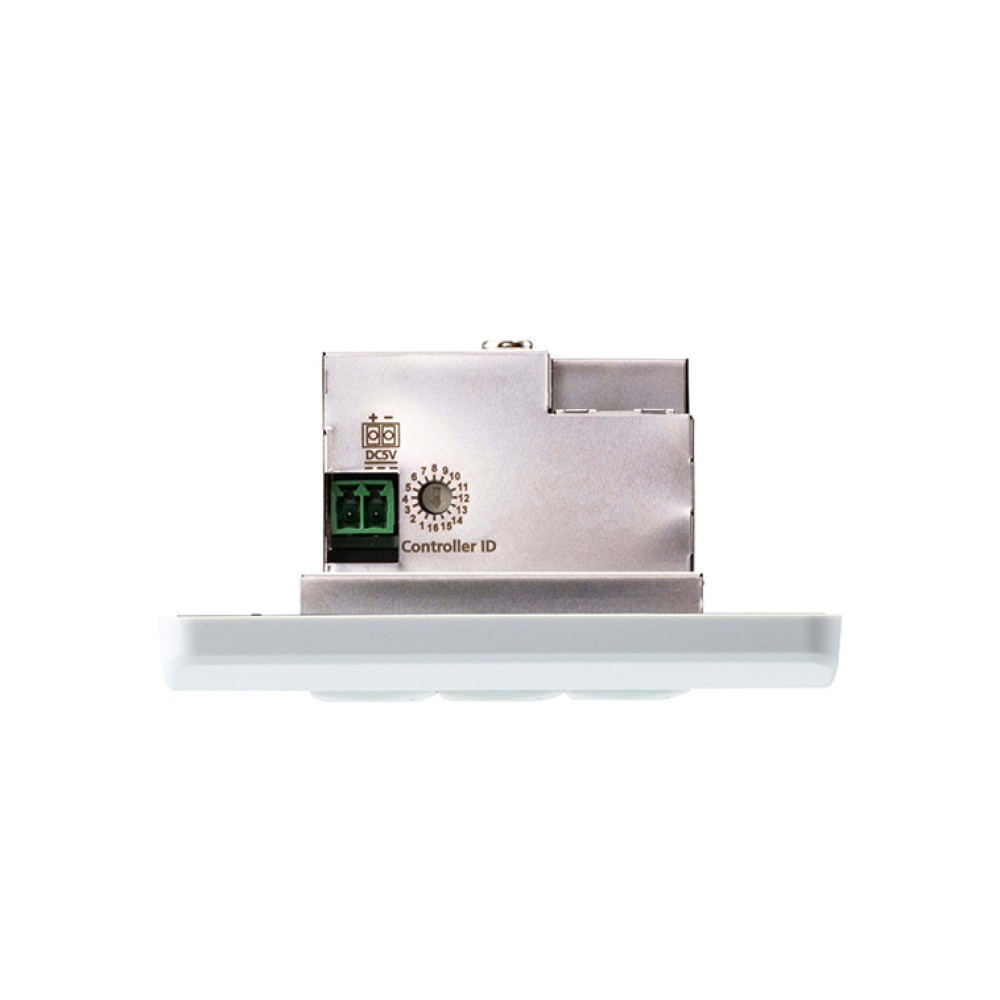

コントローラーID	16 セグメントスイッチ×1

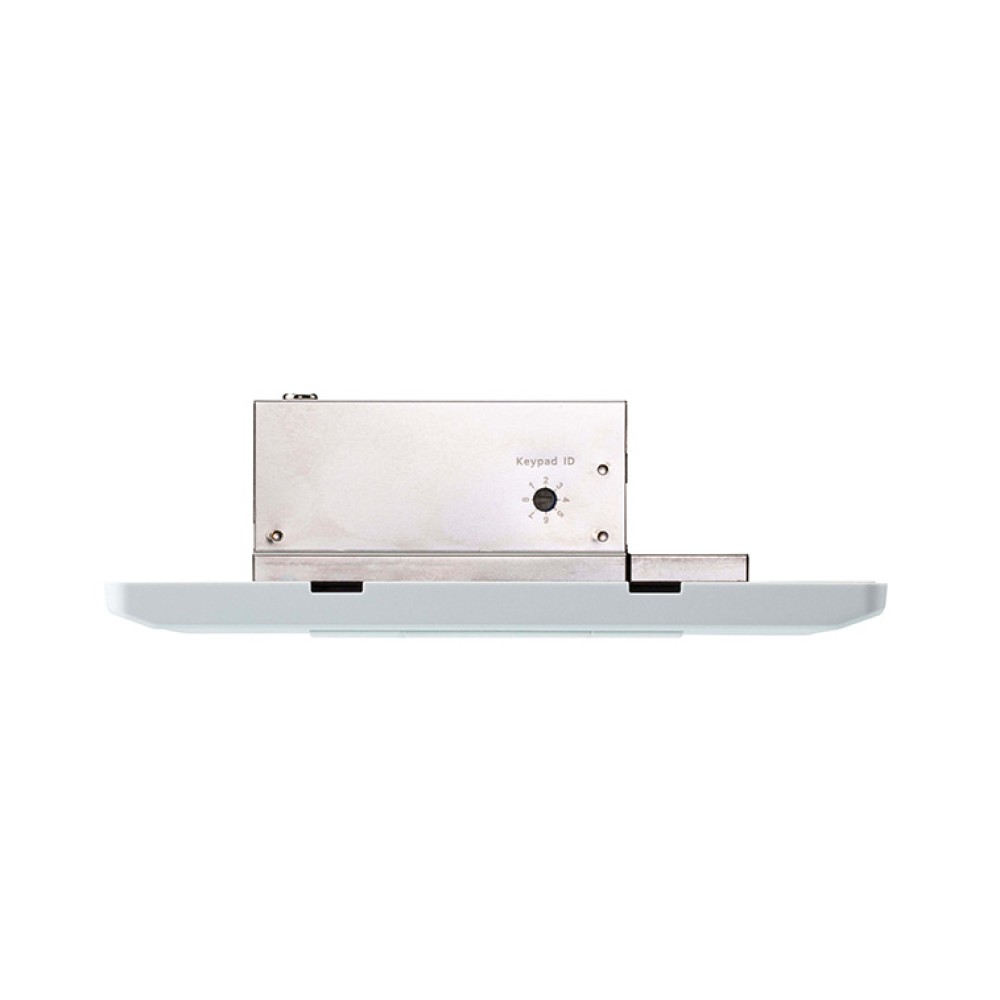

キーパッドID	8 セグメントスイッチ×1
リセットボタン	ピンホール型スイッチ×1
消費電力	DC5V:1.25W:6BTU/h POE:1.56W:7BTU/h ワット単位の測定値は、外部負荷がない場合の装置の標準的な消費電力を示します。 BTU/h単位での測定値は、デバイスに完全に負荷がかかった状態の消費電力を示します。
動作環境
動作温度	0～50℃
保管温度	-20～60℃
湿度	0～80% RH、結露なきこと
本体
ケース材料	プラスチック
重量	0.17kg
サイズ (W×D×H)	83.2×147.6×48mm
フェイスプレートサイズ (W×D×H)	8.62×15.12×0.92cm
同梱品
同梱品	ボタンパック×1 ターミナルブロック×1 フェイスプレート×1 ユーザーインストラクション×1

構成図

VK112EU	VK112EUTTK \| 壁コンセント型プログラマブルスイッチ(12ボタン)＋テーブルトップキット

アクセサリー (別売り)

電源アダプター
0AD8-0705-10M1	Type A (US/TW)
0AD8-3705-10M1	Type E (UK)
0AD8-1705-10M1	Type G (Europe)
0AD8-A705-30MG	Type I (India)
0AD8-0705-10M1	Type J (Japan)
0AD8-7705-26M1	Type K (Korea)
0AD8-2705-26M1	Type U (ANZ)
0AD8-4705-26M1	Type Z (China)
