ATEN

AD004E

4ch Dante入力対応 DSPミキサー

主な製品特長

Danteパケットを4チャンネルのラインレベルオーディオ信号に変換
24ビット/44.1k、48k、88.2k、96kHz サンプリングレート
DSP内蔵：LAN/RS-232経由、PCベースのアプリAudio Wizard/ATEN VKコントロールシステムを通じて24のプリセットと設定調整が可能
PoE電源：外部AC電源アダプタを使用して冗長化も可能

最大5年オプション保証対応

3年保証

RoHS指令準拠

カテゴリー

製品に関するお問い合わせ

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

概要
仕様
詳細情報
型番

AD004Eは、Danteパケットとして入力されるオーディオ信号を、4chのLINE出力に変換するインターフェースです。AES67に準拠し、Audio over IPデバイス間の相互運用性を強化し、効果的なミキシング処理を可能にするだけでなく、ATENプロオーディオモデルと連携して分散DSPシステムを実現します。レイアウトの柔軟性を高め、全体的なコストを削減し、アプリケーションを拡大します。役員室、会議室、レストランやバーなど、Danteネットワーク技術を利用したプロフェッショナルなオーディオシステムに適しています。

AES67準拠
DSP内蔵：LAN/RS-232経由、PCベースのアプリAudio Wizard/ATEN VKコントロールシステムを通じて24のプリセットと設定調整が可能
省エネ自動スタンバイモード搭載
PoE電源：外部AC電源アダプタを使用して冗長化も可能

特長

Danteパケットを4チャンネルのラインレベルオーディオ信号に変換
Dante AoIPテクノロジー – 重くて高価なアナログオーディオケーブルを、コスト効率が高く管理しやすいCatケーブルに置き換えます
AES67準拠
24ビット/44.1k、48k、88.2k、96kHz サンプリングレート
DSP内蔵：LAN/RS-232経由、PCベースのアプリAudio Wizard/ATEN VKコントロールシステムを通じて24のプリセットと設定調整が可能
ビルトインDSPマトリックスミキサー：ユーザーはDante入力を4つの任意のアナログ出力にミキシングして出力可能
選択可能な自動スタンバイモード：選択した単位時間 (10/30/60分) の間、信号レベルが-50/-60/-70dBu未満になるとユニットは自動的にスタンバイモードに入ります
PoE電源：外部AC電源アダプタを使用して冗長化も可能
コンパクトなハーフラックサイズのシャーシ：ラック内に柔軟に設置でき、机の下や平らな面にも簡単に設置できます
ATEN Pro Audioモデルと連携して分散型DSPシステムを実現

ライン出力
最大出力レベル	+24dBu, (規定入力レベル：+4dBu)
インピーダンス	600Ω
システム仕様
歪み率	THD+N：<0.01%, 1kHz, Max Gain
周波数特性	20～20kHz, +/-0.5dB
オーディオサンプリングレート	24-bit, 44.1k/48k/88.2k/96kHz
クロストーク	<-95dB
消費電力	DC12V:6.84W:23.34BTU/h POE:6.29W:21.46BTU/h ワット単位の測定値は、外部負荷がない場合の装置の標準的な消費電力を示します。 BTU/h単位での測定値は、デバイスに完全に負荷がかかった状態の消費電力を示します。
Power over Ethernet (PoE)
規格準拠	Class 0, IEEE802.3af
制御
RS-232C	3ピン 3.5mm, ターミナルブロック
イーサネット	RJ-45
規格準拠
認証	FCC, CE, UKCA
動作環境
動作温度	0～40℃
保管温度	-20～60℃
湿度	0～80% RH、結露なきこと
本体
ケース材料	メタル
重量	0.928kg
フェイスプレートサイズ (W×D×H)	154×200×44mm
注意	DC 12V, 3.3A (型番：0AD8-8012-33MG)
同梱品
同梱品	ラックマウント/汎用ラックマウントキット×1 フットパッドセット (4pcs) ×1 3ピンユーロブロックコネクター×5 クイックスタートガイド×1

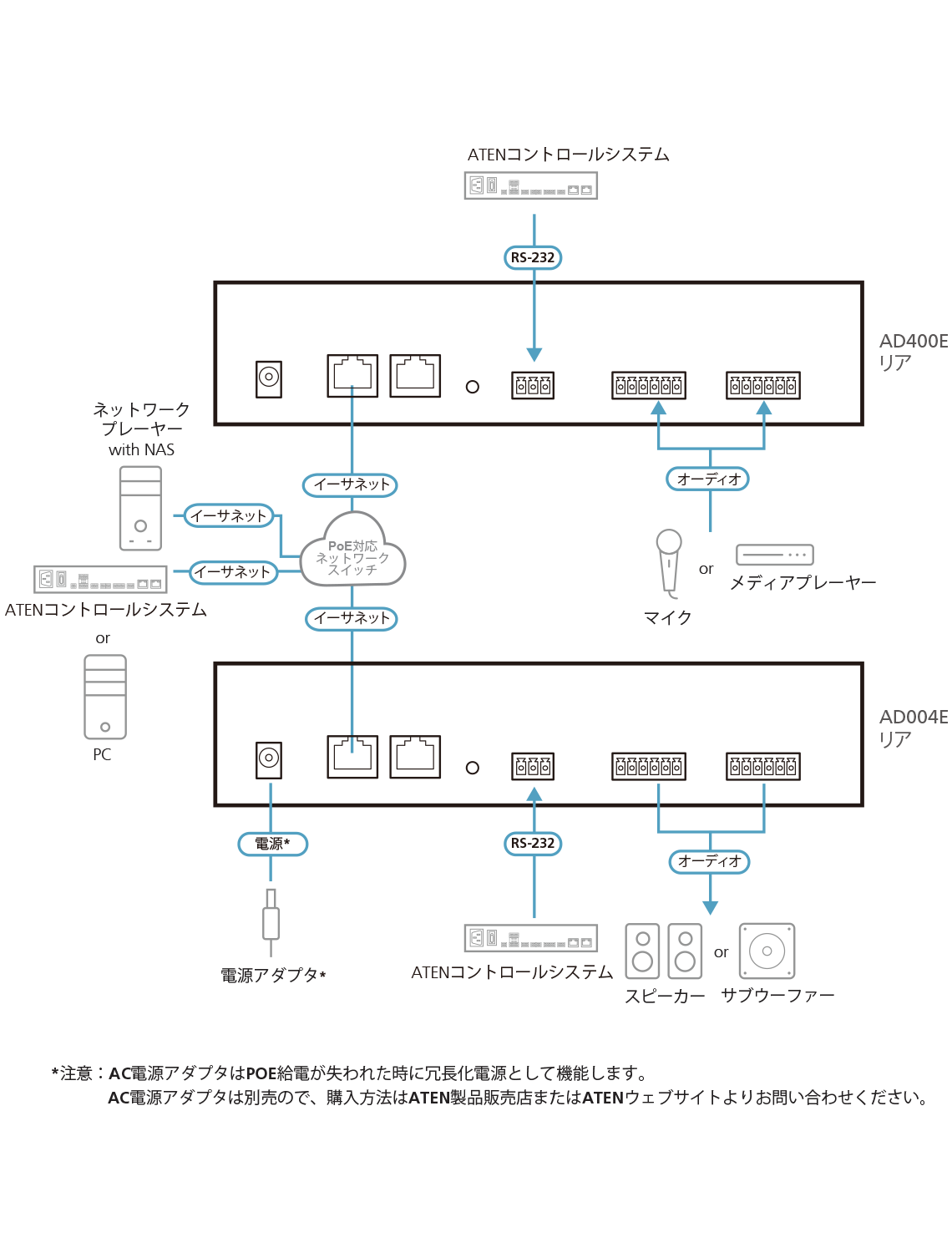

構成図

AD004E	4ch Dante入力対応 DSPミキサー
