AP206
2x60Wパワーアンプ with DSP
×
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- コンパクトな筐体で1chあたり60Wを供給するDSP搭載デュアルチャネルパワーアンプ
- バランス/アンバランスライン入力をサポート、4Ωの低インピーダンスまたは70/100Vライン (ブリッジモード) スピーカーシステムを駆動
- Energy Star® 認定 クラスDアンプ、高い電力効率を実現
- RS-232、LANによる外部制御
カテゴリー
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番

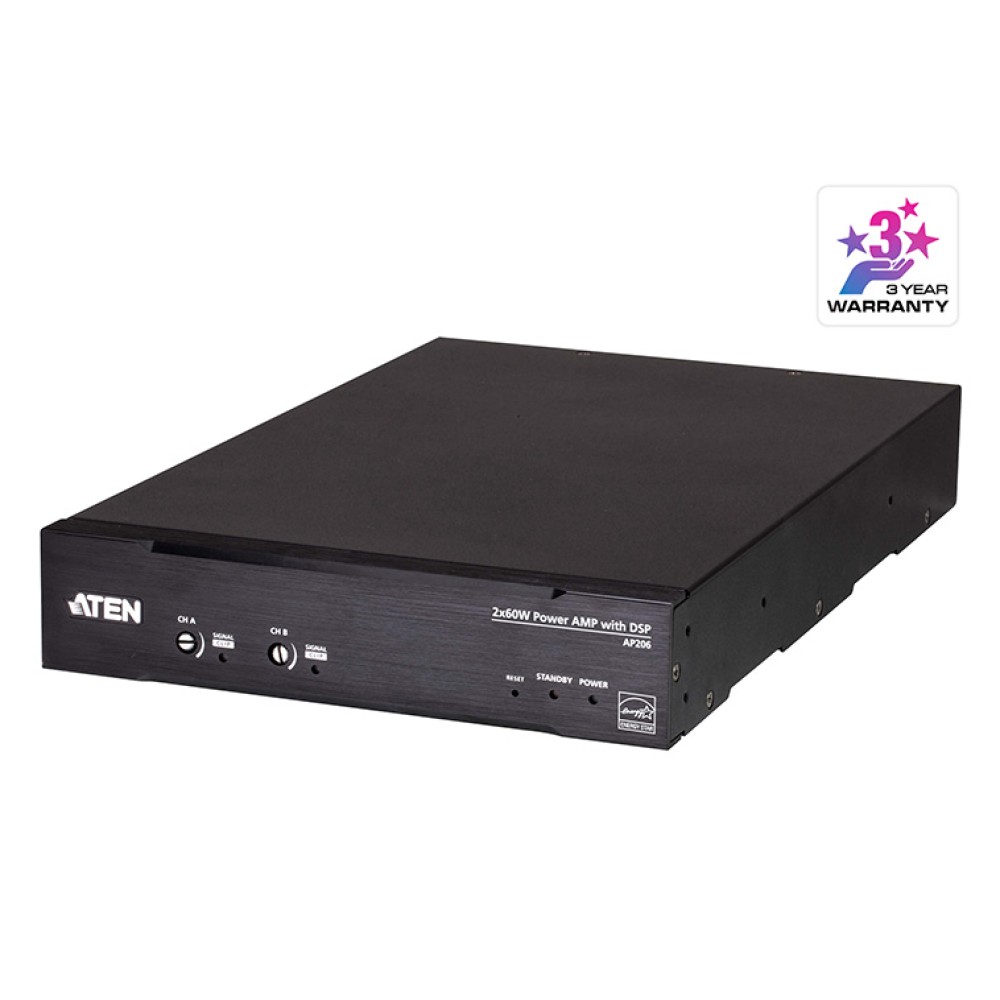

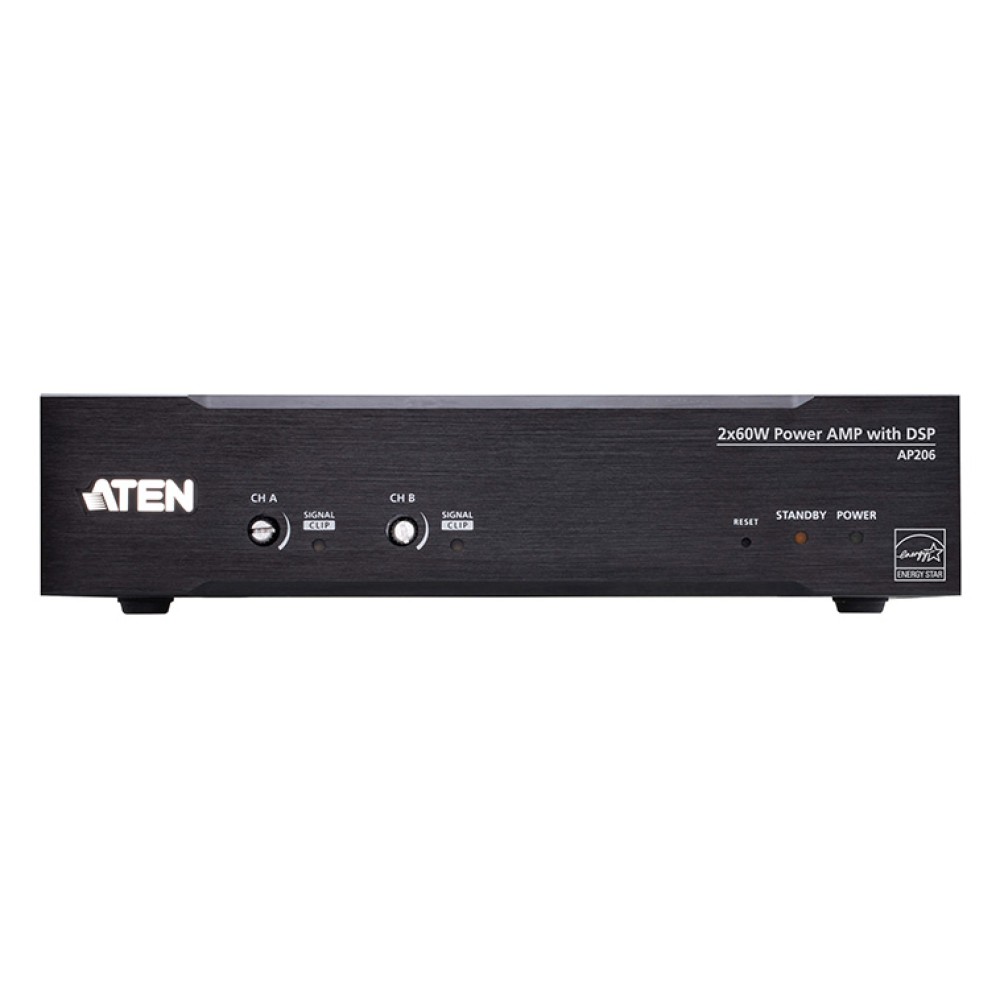

ATEN AP206は、1chあたり60Wを供給するDSP搭載デュアルチャネルパワーアンプです。
クラスDアンプ設計とEnergy Star® 認定により、豊富な機能を持ちながら電力効率を犠牲にすることなく臨場感あふれるサウンド体験を提供します。
- バランス/アンバランス ライン入力
- カスタマイズ可能な自動スタンバイモード：オーディオ信号レベルが設定値を下回ると自動的にスリープ
- DSP搭載：スピーカーEQ、5バンドEQ、ディレイ、リミッター等の機能で最大20個のプリセット作成可能
- システム保護回路内蔵
- 拡張スロット：Dante入力
- RS-232、LANによる外部制御
特長
- コンパクトな筐体で1chあたり60Wを供給するDSP搭載デュアルチャネルパワーアンプ
- バランス/アンバランスライン入力をサポート、4Ωの低インピーダンスまたは70/100Vライン (ブリッジモード) スピーカーシステムを駆動
- WebGUIで設定可能な内蔵DSPはスピーカーEQ、5バンドEQ、ディレイ、リミッター等の機能で最大20個のプリセットを登録可能
- 電源回路からの不要なノイズを除去するグランドリフト
- Energy Star® 認定 クラスDアンプ、高い電力効率を実現
- カスタマイズ可能な自動スタンバイモード：オーディオ信号レベルが設定値を下回ると自動的にスリープ
- システム保護回路 – アンプのショート、出力の過電圧/電圧不足、高周波過負荷、過熱による損傷からシステムを保護
- ヒートシンクの温度が制限値を超えるとアンプを自動ミュート
- ファンレス設計 – ファンの騒音、埃の蓄積を防ぐ
- 拡張スロット：Dante入力
- RS-232、LANによる外部制御
- オプション金具による19インチラックマウント対応
- ファームアップグレード可能
| システム仕様 | |
| 定格出力 | RMS 60W/ピーク 120W per Channel @ 4Ω RMS 120W/ピーク 240W @ 70/100V ブリッジモード |
|---|---|
| 歪み率 | THD+N：<0.1%、1kHz、クリッピング前3dB |
| 周波数特性 | 50～20kHz、±3dB @ 4Ω、1W |
| 感度 | バランス：+4dBu アンバランス：-10dBV (0dBu = 0.775Vrms、0dBV = 1Vrms) |
| アンプタイプ | クラスD |
| オーディオ入力 | |
| インターフェース | 3ピン 3.5mm ユーロブロック×1 (バランス/アンバランス ライン入力) |
| インピーダンス | バランス：20kΩ アンバランス：10kΩ |
| 検出しきい値 | -50dBu |
| オーディオ出力 | |

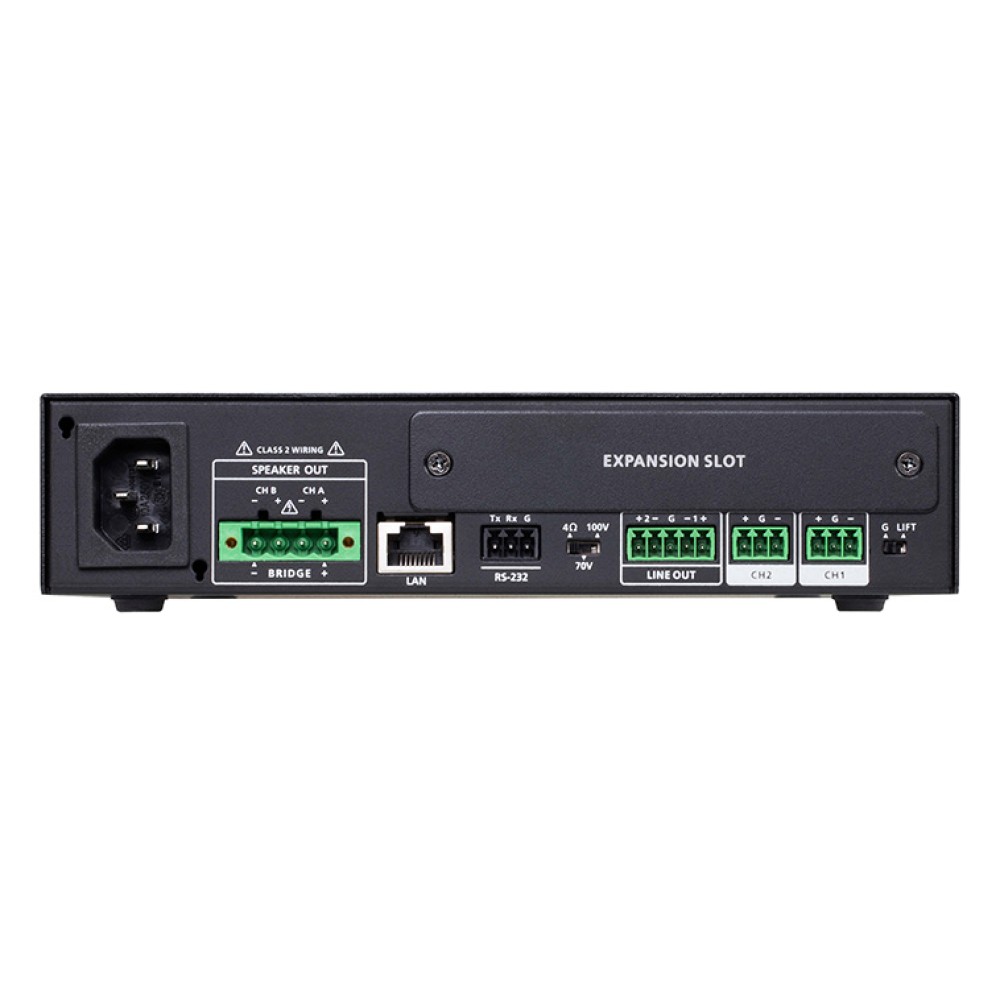

| インターフェース | ライン出力：5ピン 3.5mm ユーロブロック×1 スピーカー出力：4ピン 5.08mm ユーロブロック×1 |
| インピーダンス | Lo-Z/Hi-Z：70V (40Ω)、100V (80Ω) ライン出力：600Ω |
| オーディオエフェクト | 内蔵DSP |
| 保護 | 出力ショートカット AMP出力過/不足電圧 高周波過負荷 サーマルプロテクト |
| 電源 | |
| 最大入力電力定格 | 100～240V、50/60Hz、2A with PFC |
| 消費電力 | AC110V:18.6W:87BTU AC220V:18W:84BTU |
| 規格準拠 | |
| 認証 | FCC、CE、UKCA |
| 通信 | |
| RS-232C | コネクター：3極 3.5mm ターミナルブロック ボーレート および プロトコル： ボーレート：19200、データビット：8、ストップビット：1、パリティ：無、フローコントロール：無 |
| 動作環境 | |
| 動作温度 | 0～50℃ |
| 保管温度 | -20～60℃ |
| 湿度 | 0～80% RH、結露なきこと |
| ケース | |
| ケース材料 | メタル |
| 重量 | 2.15kg |
| フェイスプレートサイズ (W×D×H) | 200×323×44mm |
| 同梱品 | |
| 同梱品 | 3ピン ユーロブロックコネクター (3.5mm 黒) ×1 4ピン ユーロブロックコネクター (5.08mm 緑) ×1 3ピン ユーロブロックコネクター (3.5mm 緑) ×2 5ピン ユーロブロックコネクター (3.5mm 緑) ×1 ラックマウント/汎用マウントキット×1 電源ケーブル×1 フットパッド (4pcs) ×1 クイックスタートガイド×1 |
構成図
| AP206 | 2x60Wパワーアンプ with DSP |
|---|
