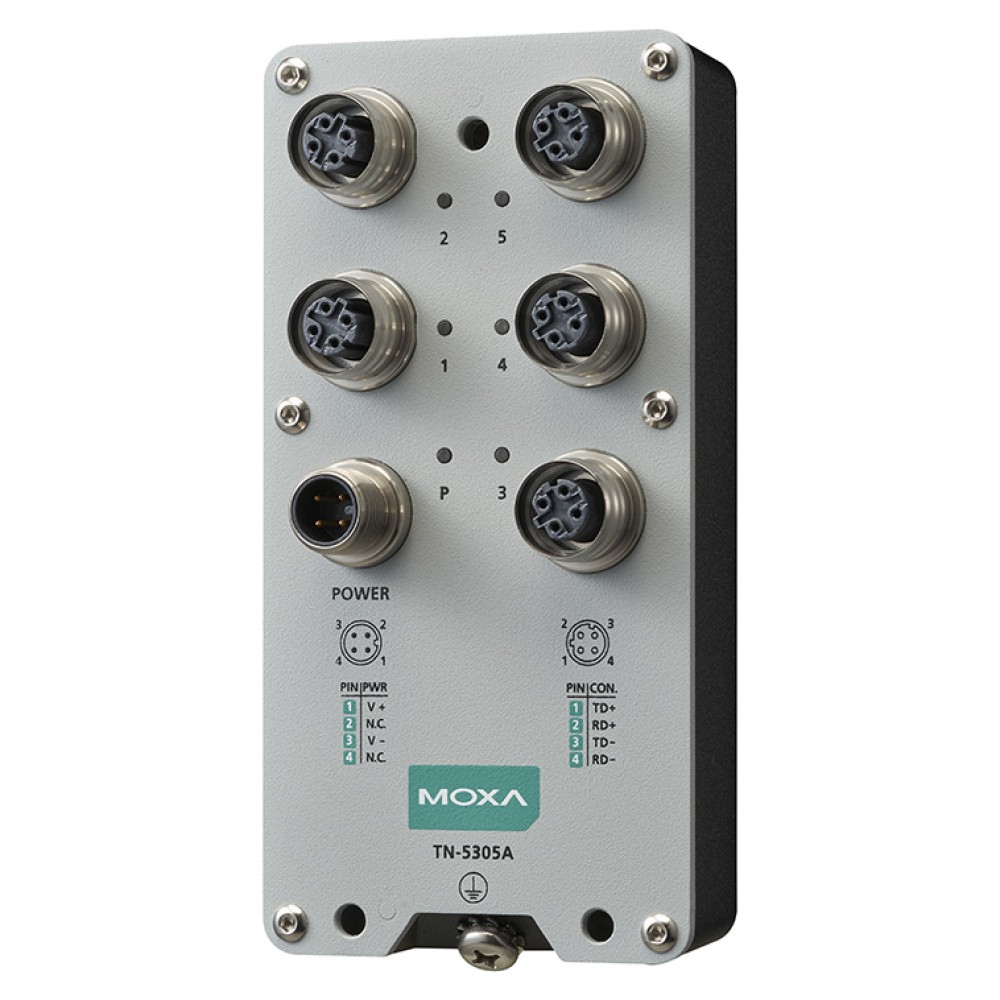

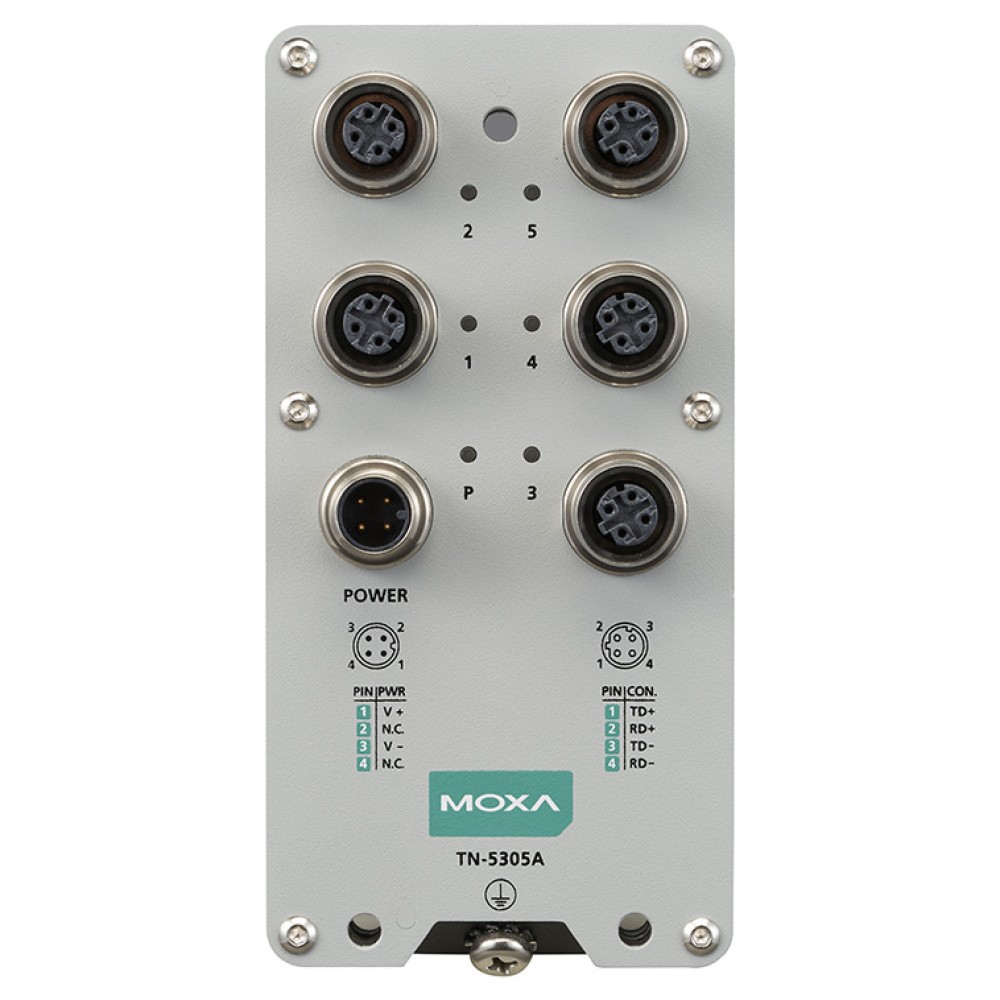

TN-5305A-WV-T NEW
EN 50155 5ポート アンマネージドイーサネットスイッチ
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- 過酷な環境においても使用に耐える堅牢なダイキャスト設計
- 24～110VDCのワイド電圧入力と絶縁電源
- 通常のM12コネクターとプッシュプルM12コネクターをサポート
- すべてのEN 50155必須テスト項目に準拠※
- -40～70℃のワイド動作温度設計
この製品は、EN 50155規格で定義されている鉄道車両アプリケーションに適しています。より詳細な情報については、こちらをご参照下さい：https://www.moxa.com/Moxa/media/Products/document/EN_50155_Compliance.pdf (PDF/英語)
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
ToughNet TN-5300Aシリーズ M12 アンマネージドイーサネットスイッチは、過酷な環境下での産業用アプリケーションに適した設計がされています。振動や衝撃に耐える堅固で堅牢なコネクションを保証するM12コネクターを使用することで、過酷な産業環境での信頼性の高い耐性を保証します。5つまたは8つのファストイーサネットM12ポートを提供し、10/100M、全2重/半2重モード、MDI/MDI-X自動検知を備えたIEEE 802.3/802.3u/802.3xをサポートし、産業用イーサネットネットワークに完全なソリューションを提供します。
すべてのTN-5300Aシリーズモデルは、-40～70℃の拡張動作温度範囲をサポートしています。また、動作温度、電源入力電圧、サージ、ESD、振動を含むEN 50155規格のすべての必須要件に準拠し、鉄道車両や鉄道設備、そして、その他のさまざまな過酷な環境下での産業用アプリケーションに適しています。
TN-5300Aシリーズは、過負荷、逆極性、突入電流保護機能を備えた単一電源入力を備えています。さらに、TN-5308A PoEモデルは、IEEE 802.3af/at準拠のPoEポートを8ポート備えています。また、これらのスイッチは、PSE (給電機器) として分類され、ポートあたり最大30Wの電力を供給し、総電力PoEバジェットは、50.2Wです。
| イーサネットインターフェース | |
| 10/100BaseT(X)ポート (M12 Dコード 4ピン メスコネクター) | 5 |
|---|---|
| 規格 | IEEE 802.3 for 10BaseT IEEE 802.3u for 100BaseT(X) IEEE 802.3x フロー制御 |
| LEDインターフェース | |
| LEDインジケーター | PWR、イーサネットポート、PoEポート |
| スイッチプロパティ | |
| パケットバッファサイズ | 768kbits |
| MACテーブルサイズ | 2K |
| 電源パラメーター | |
| 入力電流 | 最大 0.1A @ 24VDC |
| 入力電圧 | 24/36/48/72/96/110VDC |
| PoE 総電力バジェット | 50.2W |
| 電源入力数 | 1 |
| 動作温度 | 16.8～137.5VDC |
| 電源コネクター | M12 Aコード オスコネクター |
| 過負荷電流保護 | 対応 |
| 逆極性保護 | 対応 |
| 筐体特性 | |
| ハウジング | メタル |
| IP保護等級 | IP54 |
| サイズ | 62.4×125.4×37.5mm |
| 重さ | 315g |
| 取り付け方法 | ウォールマウント DINレールマウント (オプションキット付き) |
| 環境特性 | |
| 動作温度 | -40〜70℃ |
| 保管温度 (パッケージ含む) | -40～85℃ |
| 相対湿度 | 5～95% (結露なきこと) |
| 高度 | 3000m |
| 規格および認証 | |
| EMC | EN 55032/35 |
| EMI | CISPR 32, FCC Part 15B Class A |
| EMS | IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m IEC 61000-4-4 EFT: Power: 2 kV; Signal: 2 kV IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV IEC 61000-4-6 CS: 10 V IEC 61000-4-8 PFMF |
| 無線周波数 | FCC |
| 環境試験 | IEC 60068-2-1, EN 50155 IEC 60068-2-14, EN 50155 IEC 60068-2-2, EN 50155 IEC 60068-2-30, EN 50155 IEC 60068-2-78 |
| 鉄道 | EN 50121-4 EN 50155 IEC 60571 |
| 鉄道火災保護 | EN 45545-2 |
| 安全 | IEC 62368-1 UL 62368-1 EN 62368-1 |
| 塩水噴霧試験 | EN 50155 |
| 衝撃 | IEC 60068-2-27, IEC 61373, EN 50155 |
| 振動 | IEC 60068-2-64, IEC 61373, EN 50155 |
| パッケージ振動試験 | ISTA 1A |
| パッケージ落下試験 | ISTA 1A |
| 宣言 | |
| グリーン製品 | RoHS, CRoHS, WEEE |
| MTBF | |
| 時間 | 6,612,892時間 |
| 規格 | Telcordia SR332 Issue 4 |
| 保証 | |
| 保証期間 | 5年 |
| 詳細 | Moxa社 製品保証方針 |
サイズ (単位：mm)
| TN-5305A-WV-T | 10/100BaseT(X)ポート (M12 Dコード 4ピン メスコネクター)：5 |
|---|
アクセサリー (別売り)
| ケーブル | |
| CBL-M12DMM4PM12DMM4P-BK-100-IP67 | M12 Dコード オス - M12 Dコード メス イーサネットケーブル 黒 IP67 1m |
|---|---|
| CBL-M12D(MM4P)/RJ45-100IP67 | M12 Dコード オス - RJ45 イーサネットケーブル 黒 IP67 1m |
| CBL-M12(FF4P)/Open-BK-100-IP68 | M12 Aコード メス - 4ピン オープンケーブル 黒 IP68 1m |
| M12 コネクターキャップ | |
| A-CAP-M12M-M | M12 オスコネクター用 メタルキャップ |
| A-CAP-M12F-M-PP | M12 メスプッシュプルコネクター用 メタルキャップ |
| コネクター | |
| M12D-4P-IP68 | はんだ付けタイプ M12コネクター 4ピン オス Dコード IP68 |
| M12D-4PMM-IP67 | IDCタイプ M12コネクター 4ピン オス Dコード IP67 |
| M12A-5PFF-IP67-HTG (5 Pin) | 圧着タイプ M12コネクター 5ピン メス Aコード IP67 |
| M12A-5P-IP68 | はんだ付けタイプ M12コネクター 5ピン メス Aコード IP68 |
| DINレールマウントキット | |
| DK-TN-5305A | TN-5305Aシリーズ用 DINレールマウントキット プレート1枚 ネジ3本 |
| DK-TN-5308A | TN-5308Aシリーズ用 DINレールマウントキット プレート1枚 ネジ3本 |
| DK-TN-5308A-PoE | TN-5308A PoEシリーズ用 DINレールマウントキット プレート1枚 ネジ3本 |
| ウォールマウントキット | |
| WK-TN-5308A | 既存のTN-5308シリーズの取り付け穴に適合する、TN-5308Aシリーズ用プレート (197×60×4mm) 1枚付き移行用ウォールマウントキット |
TN-5300Aシリーズ 製品一覧
| TN-5305A-WV-T | EN 50155 5ポート アンマネージドイーサネットスイッチ |
| TN-5305A-WV-CT-T | EN 50155 5ポート アンマネージドイーサネットスイッチ コンフォーマルコーティング |
| TN-5308A-WV-T | EN 50155 8ポート アンマネージドイーサネットスイッチ |
| TN-5308A-WV-CT-T | EN 50155 8ポート アンマネージドイーサネットスイッチ コンフォーマルコーティング |
| TN-5308A-8PoE-WV-T | EN 50155 8ポート PoE アンマネージドイーサネットスイッチ |
| TN-5308A-8PoE-WV-CT-T | EN 50155 8ポート PoE アンマネージドイーサネットスイッチ コンフォーマルコーティング |
