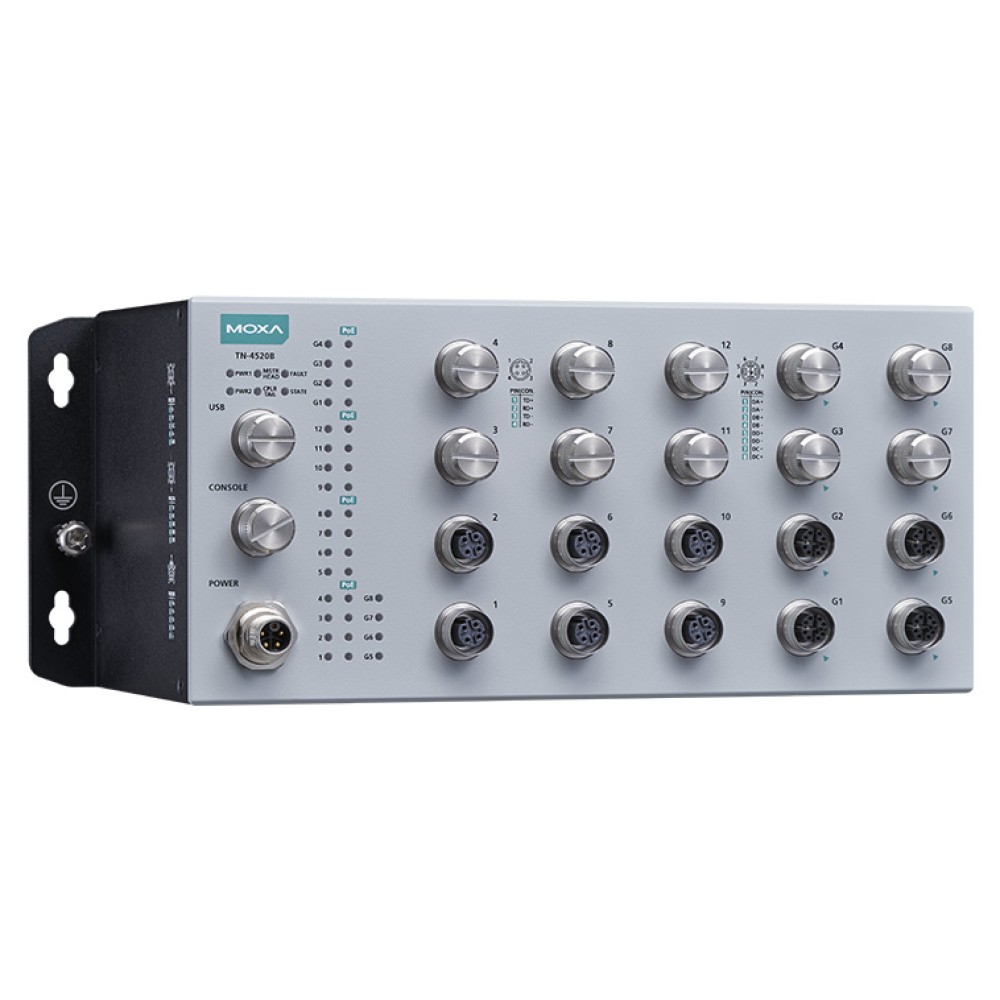

TN-4520B-12P-4G-4GP-CT-T NEW
EN 50155 20ポート マネージドイーサネットスイッチ,12PoEポート
×
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- IEC 62443-4-1に準拠し、IEC 62443-4-2 産業用サイバーセキュリティ規格に準拠
- 最大28個のイーサネットポート (M12プッシュプルコネクター使用)
- 最大8個のギガビットポート、オプションでデュアルバイパスリレイ機能付き
- 最大24個のPoEポート、最大150WのPoE電力バジェット
- 24～110VDC電圧範囲の絶縁電源
- システム動作温度範囲：-40～70℃
- すべてのEN 50155必須テスト項目に準拠※
- MX-NOS Rail Versionを搭載し、オンボード鉄道ネットワーク特有の要求に合わせた包括的な管理ファームウェア
- 熱、湿気、化学汚染物質などのさまざまな環境要因からPCBを保護するコンフォーマルコーティング
この製品は、EN 50155規格で定義されている鉄道車両アプリケーションに適しています。より詳細な情報については、こちらをご参照下さい：https://www.moxa.com/Moxa/media/Products/document/EN_50155_Compliance.pdf (PDF/英語)
カテゴリー
シリーズ
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
ToughNet TN-4500Bシリーズ M12 マネージドイーサネットスイッチは、鉄道車両や鉄道設備への搭載を含む鉄道アプリケーション向けに設計されています。このスイッチは、M12丸型コネクターを使用することで堅固で堅牢な接続を保証し、振動や衝撃が常に発生している過酷な産業環境での信頼性の高い耐性を保証します。IEEE 802.3at/af準拠のPoE機能の有無にかかわらず、8～28個のイーサネットポートを提供します。ギガビットモデルは、さらに最大8個のギガビットイーサネットポートを備えています。
24～110VDCのワイド電源入力範囲と絶縁型デュアル電源入力は、世界中のさまざまな現場で電圧変換する必要がなく、同じ電源を使用できるだけでなく、サージなどの電気的な外乱から保護でき、安定した運用を保証します。さらに、スイッチの動作温度範囲は-40～70℃であるため、あらゆる過酷な環境に対応できます。EN 50155の必須条項に準拠しており、動作温度、電源入力電圧、サージ、ESD、振動のほか、熱、湿気、化学汚染物質などのさまざまな環境要因からPCBを保護するコンフォーマルコーティングや電源絶縁にも対応しているため、さまざまな産業用アプリケーションに最適です。
その他の機能と利点
- IEC 62443-4-2:2019準拠のサイバーセキュリティ
- 鉄道車両アプリケーションに最適な堅牢なEN 50155イーサネットスイッチ
- Turbo RingとRSTP/MSTP/STP/MRPによるネットワークの冗長化
- ウォールマウント設置
- 接続されたデバイスのIPアドレスを自動回復
- Webブラウザ、Telnet/シリアルコンソール、Windowsユーティリティで設定可能
| イーサネットインターフェース | |
| PoEポート (10/100BaseT(X)、M12 Dコード 4ピン メスコネクター) | 12 |
|---|---|
| 10/100/1000BaseT(X)ポート (M12 Xコード 8ピン メスコネクター) | 4 |
| PoEポート (10/100/1000BaseT(X)、M12 Xコード 8ピン メスコネクター) | 4 |
| 規格 | IEEE 802.3 - 10BaseT IEEE 802.3u - 100BaseT(X) IEEE 802.3ab - 1000BaseT(X) IEEE 802.3af/at - PoE/PoE+出力 IEEE 802.1D-2004 - STP (Spanning Tree Protocol) IEEE 802.1p - CoS (Class of Service) IEEE 802.1Q - VLANタギング IEEE 802.1w - RSTP (Rapid Spanning Tree Protocol) IEEE 802.1X - 認証 IEEE 802.3x - フロー制御 |
| イーサネットソフトウェア機能 | |
| オプション設定 | シリアル/Telnet/SSH経由によるコマンドラインインターフェース (CLI) Webコンソール (HTTP/HTTPS) Windowsユーティリティ |
| フィルター | GMRP GVRP GARP 802.1Q VLAN IGMP Snooping v1/v2/v3 IGMP Querier Static Multicast |
| 管理 | IPv4/IPv6 フロー制御 バックプレッシャーフロー制御 DHCPサーバー DHCPクライアント DHCPリレーエージェント (Option 82) QoS/CoS/ToS ARP RARP LLDP ポートミラー リンク遅延 SMTP SNMPトラップ SNMPインフォーム SNMPv1/v2c/v3 RMON TFTP SFTP HTTP HTTPS Telnet Syslog プライベートMIB ループ保護 |
| MIB | P-BRIDGE MIB Q-BRIDGE MIB Ethernet-like MIB IEEE8021-SPANNING-TREE-MIB IEEE8021-PAE-MIB IEEE8023-LAG-MIB LLDP-EXT-DOT1-MIB LLDP-EXT-DOT3-MIB SNMPv2-MIB RMON MIB Groups 1, 2, 3, 9 |
| 冗長プロトコル | STP RSTP MSTP Turbo Ring v2 Link Aggregation Ring Coupling Static Port Trunk LACP MRP |
| セキュリティ | レートリミット トラストアクセスコントロール ポートロック スティッキーMAC HTTPS/SSL SSH RADIUS TACACS+ アクセスコントロールリスト ログイン&パスワードポリシー DHCPスヌーピング |
| タイムマネージメント | SNTPサーバー/クライアント NTPサーバー/クライアント |
| スイッチプロパティ | |
| MACテーブルサイズ | 16K |
| IGMPグループ | 1024 |
| 最大VLAN数 | 256 |
| VLAN ID範囲 | VID 1～4094 |
| プライオリティキュー | 8 |
| LEDインターフェース | |
| LEDインジケーター | PWR1、PWR2、FAULT、STATE、MSTR/HEAD、CPLR/TAIL、イーサネットポート、PoEポート |
| シリアルインターフェース | |
| コンソールポート | RS-232 (M12 Bコード 5ピン メスコネクター) |
| USBインターフェース | |
| M12コネクター | M12 Aコード 5ピン メス (ABC-02 USBストレージ用) |
| 電源パラメーター | |
| 入力電流 | 9.3A @ 24VDC |
| 入力電圧 | 24/36/48/72/96/110VDC 冗長デュアル入力 電源入力数：2 |
| 動作電圧 | 16.8～137.5VDC |
| 電源コネクター | M12 Kコード 5ピン オスコネクター |
| 過負荷電流保護 | 対応 |
| 逆極性保護 | 対応 |
| PoE 総電力バジェット | 150W |
| 筐体特性 | |
| ハウジング | メタル |
| サイズ | 280×115×133mm |
| IP保護等級 | IP42 |
| 重さ | 2,419g |
| 取り付け方法 | ウォールマウント |
| プロテクション | PCBコンフォーマルコーティング |
| 環境特性 | |
| 動作温度 | -40〜70℃ |
| 保管温度 (パッケージ含む) | -40～85℃ |
| 相対湿度 | 5～95% (結露なきこと) |
| 高度 | 3000m |
| 規格および認証 | |
| EMC | EN 55032/35 |
| EMS | IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m IEC 61000-4-4 EFT: Power: 2 kV; Signal: 2 kV IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV IEC 61000-4-6 CS: 10 V IEC 61000-4-8 PFMF |
| 無線周波数 | FCC |
| 鉄道 | IEC 60068-2-1, EN 50155 IEC 60068-2-2, EN 50155 IEC 60068-2-30, EN 50155 IEC 60068-2-78 EN 50121-4 EN 50155 IEC 60571 |
| 鉄道火災保護 | EN 45545-2 |
| 安全 | UL 62368-1 IEC 62368-1 EN 62368-1 BSMI |
| 塩水噴霧試験 | EN 50155 |
| 衝撃 | IEC 60068-2-27, IEC 61373, EN 50155 |
| 振動 | IEC 60068-2-64, IEC 61373, EN 50155 |
| パッケージ振動試験 | ISTA 1A |
| パッケージ落下試験 | ISTA 1A |
| 宣言 | |
| グリーン製品 | RoHS, CRoHS, WEEE |
| MTBF | |
| 時間 | 851,025時間 |
| 規格 | Telcordia SR332 Issue 4 |
| 保証 | |
| 保証期間 | 5年 |
| 詳細 | Moxa社 製品保証方針 |

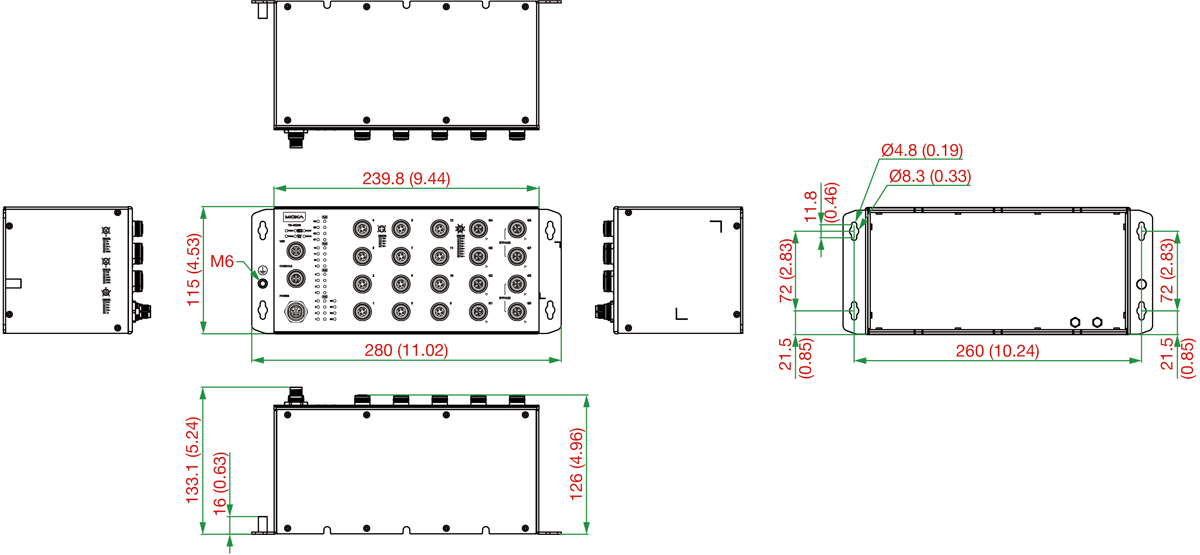

サイズ (単位：mm)
| TN-4520B-12P-4G-4GP-CT-T | 10/100/1000BaseT(X)ポート (M12 Xコード 8ピン メスコネクター)：4 10/100/1000BaseT(X)PoEポート (M12 Xコード 8ピン メスコネクター)：4 10/100BaseT(X)PoEポート (M12 Dコード 4ピン メスコネクター)：12 PoE電力バジェット：150W |
|---|
アクセサリー (別売り)
| M12 コネクターキャップ | |
| A-CAP-M12F-M-PP | M12 メスプッシュプルコネクター用 メタルキャップ |
|---|---|
| コネクター | |
| M12X-8PMM-IP67-HTG | 圧着タイプ M12コネクター 8ピン オス Xコード IP67 |
| M12K-5PFF-IP65-PxC | 圧着タイプ M12コネクター 5ピン メス Kコード IP65 |
| M12D-4PMM-IP67 | IDCタイプ M12コネクター 4ピン オス Dコード IP67 |
| M12D-4P-IP68 | はんだ付けタイプ M12コネクター 4ピン オス Dコード IP68 |
| ケーブル | |
| CBL-M12XMM8P-Y-300-IP67 | M12 Xコード オス - 8ピン オープンワイヤーケーブル 黄色 IP67 3m |
| CBL-M12XMM8PRJ45-Y-200-IP67 | M12 Xコード オス - RJ45 イーサネットケーブル 黄色 IP67 2m |
| CBL-M12XMM8P-Y-100-IP67 | M12 Xコード オス - 8ピン オープンワイヤーケーブル 黄色 IP67 1m |
| CBL-M12BMM5PF9-BK-150-IP68 | M12 Bコード オス - 5ピン DB9 コンソールケーブル 黒 IP68 1.5m |
| CBL-M12KFF5POPEN-O-150-IP67 | M12 Kコード メス - 5ピン オープンワイヤー電源ケーブル オレンジ IP67 1.5m |
| CBL-M12D(MM4P)/RJ45-100 IP67 | M12 Dコード オス - RJ45 イーサネットケーブル 黒 IP67 1m |
| ストレージキット | |
| ABC-02-P-USB-M12-CT-T | MoxaのマネージドイーサネットスイッチおよびワイヤレスAP/ブリッジ/クライアント：ToughNetシリーズ用 M12コネクタ付き USBベースの設定バックアップおよび復元ツール 動作温度-40～75℃ コンフォーマルコーティング |
TN-4500Bシリーズ 製品一覧
| TN-4516B-8P-4GP-4GBP-CT-T | EN 50155 16ポート マネージドイーサネットスイッチ,8PoEポート,バイパスリレイ付き4ギガビットポート |
| TN-4516B-8P-4G-4GP-CT-T | EN 50155 16ポート マネージドイーサネットスイッチ,8PoEポート |
| TN-4520B-12P-4GP-4GBP-CT-T | EN 50155 20ポート マネージドイーサネットスイッチ,12PoEポート,バイパスリレイ付き4ギガビットポート |
| TN-4516B-8G-CT-T | EN 50155 16ポート マネージドイーサネットスイッチ,8ギガビットポート |
| TN-4520B-12P-4G-4GP-CT-T | EN 50155 20ポート マネージドイーサネットスイッチ,12PoEポート |
| TN-4516B-CT-T | EN 50155 16ポート マネージドイーサネットスイッチ |
