V3210-TL7-4L-T NEW
Intel® Core™ i7-1185G7Eプロセッサー搭載 鉄道用コンピューター,電源分離,GbEポート×4
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- 車内用途向け Intel® Celeron®/Intel® Core™ i3/i5/i7 組み込みコンピューター
- マルチインターフェース：GbE対応イーサーネットポートが最大で8つ、シリアル×2、USB×2、DI×2、DO×2、ワイヤレス (5G) 用のM.2 Bキースロット×2、ワイヤレス (Wi-Fi 5または4G) 用のmPCIeスロット×1、ワイヤレス (Wi-Fi 6) 用のM.2 Eキースロット×1
- デュアル独立型ディスプレイ (VGAおよび4K解像度対応のHDMI) をサポート
- サイバーセキュリティを強化するオンボードTPMモジュール
- すべてのEN 50155必須テスト項目に準拠※
- EN 50121-4に準拠
- 耐衝撃性および耐振動性に関するIEC 61373認証を取得
- 10年間の長期サポート付き Moxa Industrial Linuxを含む複数のOS
この製品は、EN 50155規格で定義されている鉄道車両アプリケーションに適しています。より詳細な情報については、こちらをご参照下さい：https://www.moxa.com/Moxa/media/Products/document/EN_50155_Compliance.pdf (PDF/英語)
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
V3200シリーズの組み込みコンピューターは、Intel® Core™ i7/i5/i3またはIntel® Celeron® 高性能プロセッサーを中心に構築され、最大64GBのRAM、1つのM.2 2280 Mキースロット、ストレージ拡張用の2つの2.5インチSSDスロットを備えています。このコンピューターは、動作温度、入力電圧、サージ、ESD、振動をカバーするEN 50155:2017およびEN 50121-4規格に準拠しており、鉄道車載および沿線アプリケーションに適しています。
車載および沿線システムやデバイスと接続するために、V3200コンピューターには、中断のないデータ送信を保証する1ペアのLANバイパス機能を備えた4つのギガビットイーサネットポート、2つのRS-232/422/485シリアルポート、2つのDI、2つのDO、2つのUSB 3.0ポートを含む、豊富なインターフェースセットが装備されています。内蔵のTPM 2.0モジュールはプラットフォームの整合性を保証し、ハードウェアベースのセキュリティと改ざんからの保護を提供します。
車載アプリケーションには信頼性の高い接続が必要です。また、ソフトウェアのステータスを識別するデバイス上の明確なインジケーターも必要です。V3200コンピューターには、2つの5G用スロット、1つのLTEスロット、6つのSIMカードスロットが搭載されており、冗長LTE/Wi-Fi接続の確立に役立ち、ソフトウェアの実行時ステータスの監視を可能にする3つのプログラム可能なLEDを備えています。
| コンピューター | |
| CPU | Intel® Core™ i7-1185G7Eプロセッサー (4C/8T、12Mキャッシュ、1.8GHz) |
|---|---|
| システムメモリスロット | SODIMM DDR4スロット×2 (最大 64GB) |
| プリインストールシステムメモリ | 16GB DDR4 |
| ストレージスロット | 2.5インチ SSDスロット×2 M.2 2280 Mキースロット×1 (NVMe、128GBプリインストール済み) |
| 対応OS | Windows 10 IoT Enterprise LTSC 2021 LTSC 64-bit Moxa Industrial Linux 3 (Debian 11, kernel 5.10), 2031 EOL Linuxドライバーサポート： Debian 12 Ubuntu 22.04 LTS (HWE) |
| グラフィックコントローラー | Intel® Iris® Xe Graphics |
| コンピューターインターフェース | |
| イーサネットポート | 4ポート (2.5GbE×1、GbE×3) オートセンシング 1000/2500 Mbps×1 オートセンシング 10/100/1000 Mbps×3 LAN1：Intel® AMTをサポートする Intel® イーサネット・ネットワーク・アダプター I225 |
| シリアルポート | RS-232/422/485ポート×2 (ソフトウェア選択可能、DB9オスコネクター) |
| デジタル入力 | DI×2 |
| デジタル出力 | DO×2 |
| USB 3.0 | USB 3.0ホスト×2、type-Aコネクター |
| ビデオ出力 | VGA×1、15ピン D-subコネクター (メス) HDMI×1、HDMIコネクター (type A) |
| Wi-Fiアンテナコネクター | QMA×8 (アクセサリキットでオプション) |
| 拡張スロット | M.2 Bキー 3052/3050 スロット×2 M.2 Eキースロット×1 (Wi-Fi 6用) mPCIeスロット×1 (2つのMicro SIM付き LTE、Wi-Fi 5、またはI/O拡張) |
| SIMフォーマット | Micro |
| SIM数 | 6 |
| TPM | TPM v2.0 |
| デジタル入力 | |
| コネクター | ネジ止め式ユーロブロック端子 |
| 絶縁 | 3k VDC |
| センサータイプ | ドライ接点 ウェット接点 (NPN) |
| ドライ接点 | Logic 0：Close to GND Logic 1：Open |
| ウェット接点 (COM to DI) | Logic 0：10～30VDC Logic 1：0～3VDC |
| デジタル出力 | |
| コネクター | ネジ止め式ユーロブロック端子 |
| 電流定格 | 200 mA/チャネル |
| I/Oタイプ | Sink |
| 電圧 | 0～30VDC |
| 絶縁 | 3k VDC |
| LEDインジケーター | |
| システム | 電源×1 ストレージ×1 |
| LAN | ポートごとに2つ (LAN1：1000/2500 Mbps、LAN2～LAN8：100/1000 Mbps) LANバイパスペアごとに1つ (LAN7 - LAN8) |
| シリアル | ポートあたり2 (Tx、Rx) |
| ユーザープログラム可能 | 3 |
| シリアルインターフェース | |
| ボーレート | 50bps～115.2kbps |
| コネクター | DB9 オス |
| ESD | 接触：6kV、空気：8kV (レベル3) |
| 絶縁 | 2kV |
| データビット | 5、6、7、8 |
| ストップビット | 1、1.5、2 |
| パリティ | なし、奇数、偶数、スペース、マーク |
| フロー制御 | RTS/CTS、XON/XOFF RS-485用自動データ方向制御 (ADDC) RTSトグル (RS-232のみ) |
| シリアル信号 | |
| RS-232 | TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND |
| RS-422 | Tx+、Tx-、Rx+、Rx-、GND |
| RS-485-2線 | Data+、Data-、GND |
| RS-485-4線 | Tx+、Tx-、Rx+、Rx-、GND |
| 電源パラメーター | |
| 入力電圧 | 24～110VDC |
| 電源コネクター | M12 Aコード オスコネクター |
| 電力消費量 | 100W (最大) |
| 筐体特性 | |
| ハウジング | アルミニウム |
| IP保護等級 | IP30 |
| サイズ | 250×96.7×180mm |
| 重さ | 製品のみ：3.86kg パッケージ付き製品：5.10kg |
| 取り付け方法 | ウォールマウント |
| 保護 | PCBコンフォーマルコーティング 対応可能 |
| 環境 | |
| 動作温度 | -40～70℃ |
| 保管温度 (パッケージ含む) | -40～85℃ |
| 相対湿度 | 5～95% (結露なきこと) |
| 規格および認証 | |
| EMC | EN 55032/35 |
| EMI | CISPR 32, FCC Part 15B Class A |
| EMS | IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m IEC 61000-4-4 EFT: Power: 2 kV; Signal: 2 kV IEC 61000-4-5 Surge: Power: 2 kV IEC 61000-4-6 CS: 10 V IEC 61000-4-8 PFMF |
| 安全 | EN 62368-1 IEC 62368-1 UL 62368-1 |
| 鉄道火災保護 | EN 45545-2:2020 |
| 鉄道 | EN 50121-4 EN 50121-3-2 EN 50155:2017 |
| 衝撃 | IEC 60068-2-27, IEC 61373 |
| 振動 | IEC 60068-2-64, IEC 61373 |
| 宣言 | |
| グリーン製品 | RoHS, CRoHS, WEEE |
| MTBF | |
| 時間 | 382,624時間 |
| 規格 | Telcordia (Bellcore), GB |
| 保証 | |
| 保証期間 | 3年間 |
| 詳細 | MOXA社 製品保証方針 |

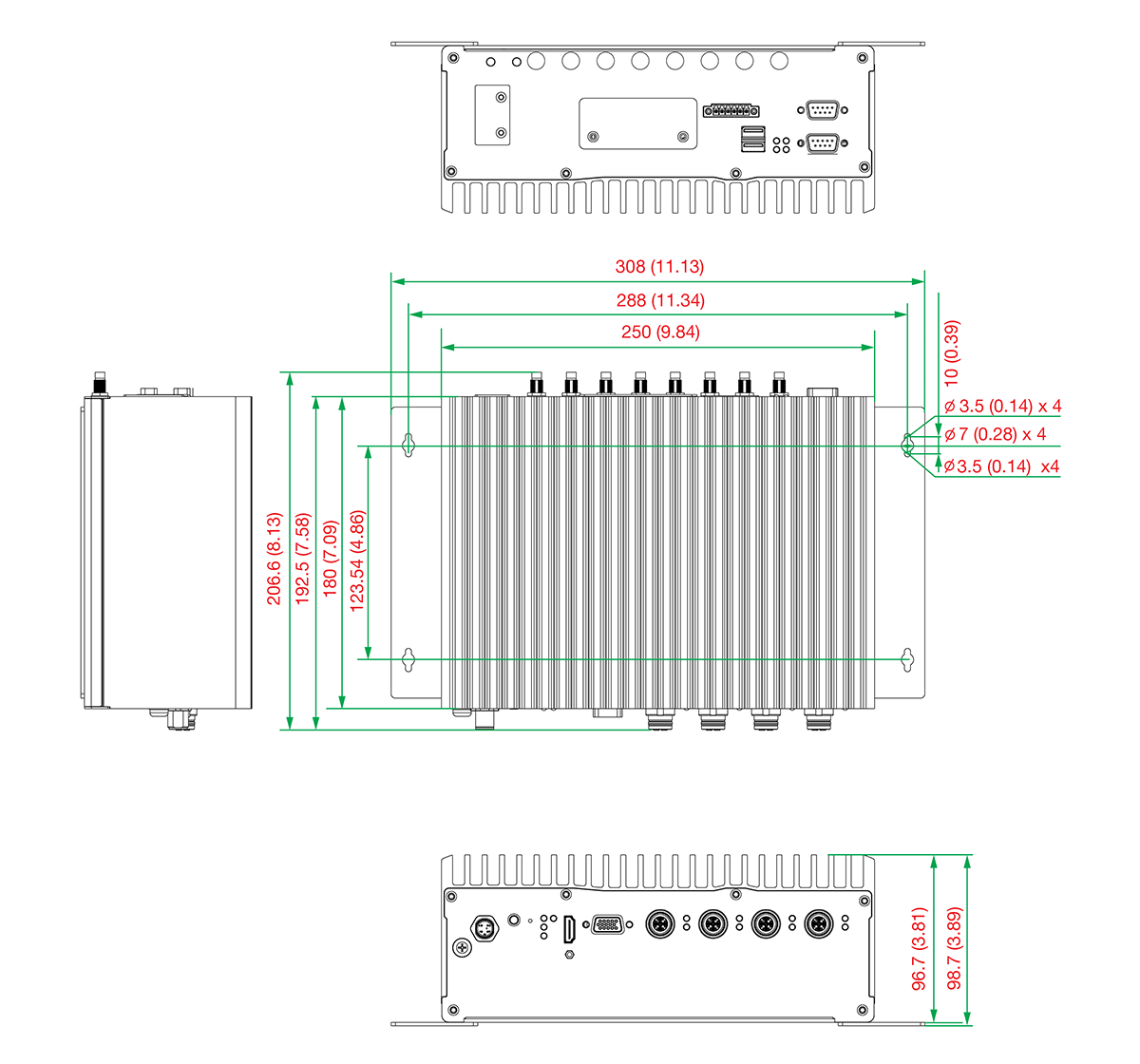

サイズ (単位 = mm)

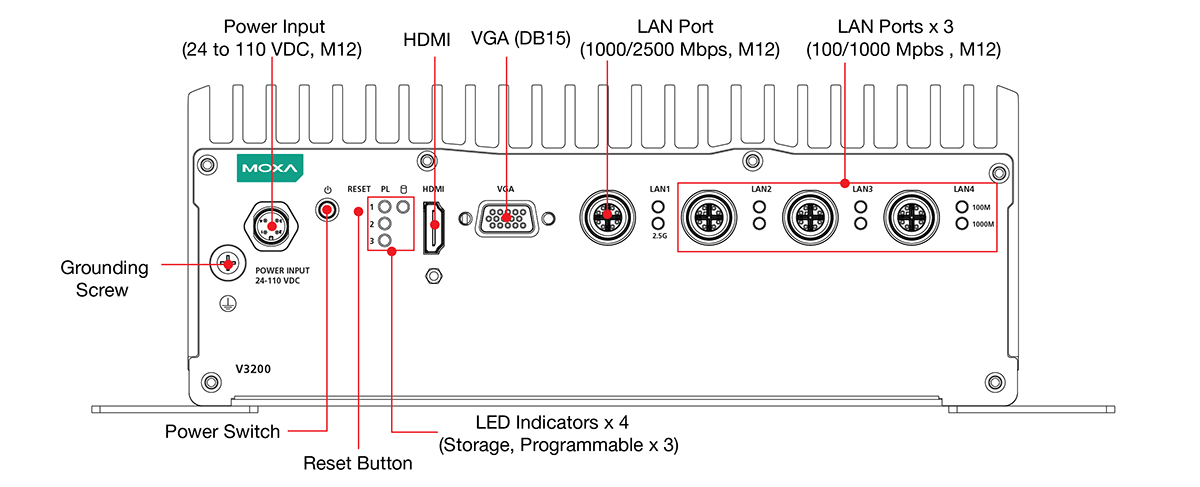

外観

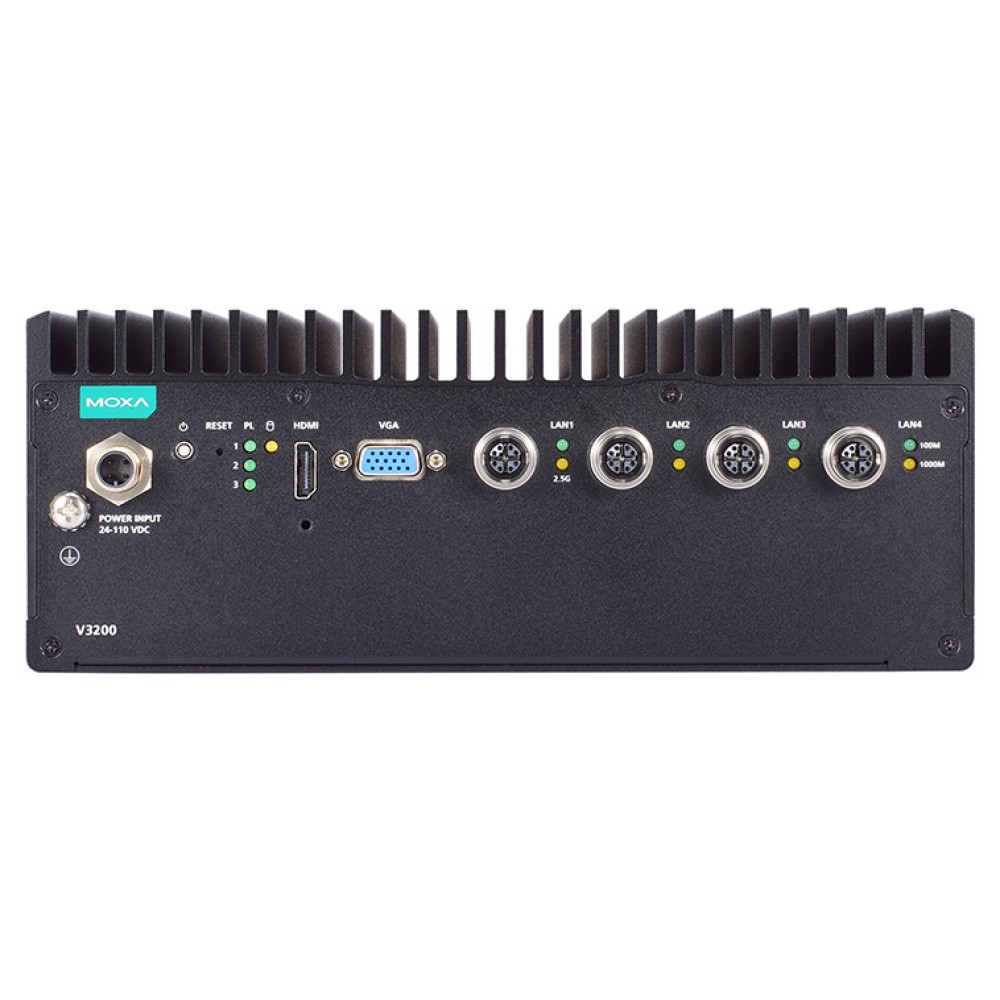

前面図
背面図
| V3210-TL7-4L-T | CPU：i7-1185G7E メモリ：16GB OSストレージ (M.2 Mキー)：128GB 2.5" SSDスロット (2)：任意 GbEポート：4 TPM 2.0 入力電圧：24～110VDC 動作温度：-40～70℃ |
|---|
アクセサリ（別売り）
| Wi-Fiワイヤレスモジュール | |
| V3200-WLAN22-AC | Wi-Fi 5 (802.11ac) モジュール mPCIeブラケットアダプター (ネジ4本付き) ×1 同軸ケーブル (I-PEX MHFオスコネクター - QMAメスコネクター、160mm) ×2 サーマルパッド×1 |
|---|---|
| V3200-WLAN22-AX | Wi-Fi 6 (802.11ax) モジュール 同軸ケーブル (I-PEX 4 MHF オスコネクター - QMAメスコネクター、160mm) ×2 サーマルパッド×1 |
| V3200-LTECat4-GL | Telit LE910C4 LTE Cat. 4 mPCIeカード 同軸ケーブル (I-PEX MHF オスコネクター - QMAメスコネクター、160mm) ×3 サーマルパッド×1 |
| ケーブル | |
| CBL-M12(FF5P)/OPEN-100 IP67 | Aコード メス M12-5ピン 裸線ケーブル 黒 IP67 1m |
