NRU-172S-PPC NEW
IP66防水 NVIDIA Jetson Orin Nano搭載 10.1インチ AIパネルコンピューター, PoE+ GbE×4ポート付き
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- NVIDIA® Jetson Orin™ NX または Orin™ Nano SoMを搭載し、JetPack IP66防水・防塵
- 10.1インチ タッチスクリーン (解像度 1920×1200、輝度 1000 cd/m2、コントラスト比 1000:1)
- -25℃～60℃のファンレス動作 (MAXN TDPモードでは60℃でも速度制限なし)
- FAKRA Zコネクター経由のGMSL2準拠車載カメラ×6台
- M12 Xコードコネクター経由のPoE+ GbE×4ポート
- M12 Aコードコネクター経由のCAN FD×1、RS232×1
- イグニッション電源制御内蔵の8V～35VワイドレンジDC入力
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
NRU-170-PPCシリーズはIP66準拠の10.1インチAIパネルコンピューターで、NVIDIA® Jetson Orin™ NXまたはOrin™ Nanoを搭載し、最大100 TOPSのAI処理能力を発揮します。このシリーズは、オフハイウェイ車両用ADAS、自律型船舶、食品加工におけるAI駆動の検査、スマート家畜管理、精密農業など、耐水性と人間と機械の相互作用を必要とするエッジAIアプリケーション向けにカスタマイズされています。
NVIDIA® Jetson Orin™ NXを活用したNRU-170-PPCは、優れたAI推論を実現し、最大100スパースTOPS (INT8) と、最大18の同時1080Pビデオストリームのトランスコード機能を提供します。このシリーズは、洗練された機械設計、厳選された防水コネクターの使用、標準化されたケーブルキットにより、防水機能も備えながら、競争力のある価格帯を実現しています。さまざまな半屋外環境への適応性を考慮し、本機には1000 cd/m2の輝度と1000:1のコントラスト比を誇る10.1インチのタッチパネルが搭載されており、濡れた状態でもシングルフィンガーでのタッチ操作が可能です。
NRU-172S-PPCは、IPまたは産業用GigEカメラ用の4つのPoE+ GbEポートを提供します。さらに、防水GbEポートが外部コンピューターやLiDARとのインターフェース用に提供されています。NRU-170-PPCは、車内の配線を簡素化するコンパクトなオールインワンエッジAIプラットフォームとして設計されています。また、8Vから35VのワイドレンジDC入力、イグニッション電源制御、CAN FDバスポート、RS232ポートをサポートしています。拡張オプションには、CAN/COM/WiFiモジュール用のmini-PCIeソケット、および4G LTE/5G NR通信モジュール用のM.2 B-keyソケットが含まれます。
10.1インチのタッチパネル、IP66規格、Orin NX AI性能、および包括的なオンボードカメラ接続を統合することで、NRU-170-PPCは堅牢性、性能、コスト効率、導入の容易さの最適なバランスを実現しています。これは、スマート農業、鉱業、建設、スマート畜産、エッジ検査、屋外自律型モバイルロボット (AMR) などの用途向けの最先端のエッジAIソリューションです。
| システムコア | |
| プロセッサー | NVIDIA® Ampere GPUとARM Cortex CPUで構成されるNVIDIA® Jetson Orin™ Nanoシステムオンモジュール (SOM) |
|---|---|
| メモリ | 8GB/ 4GB LPDDR5 @ 2133 MHz SOM |
| eMMC | なし |
| パネル | |
| タッチスクリーン | 10.1インチ, 解像度1920×1200, 輝度1000 cd/m2, コントラスト比1000:1のタッチスクリーン (画面が濡れていても、指一本でタッチ操作可能) |
| パネル I/Oインターフェース | |
| イーサネットポート |
ポート0：M12 Xコード 8ピンコネクター経由のギガビットイーサネットポート×1 ポート1～ポート4：M12 Xコード 8ピンコネクター経由のIntel® I350-AM4によるGbEポート×4 |
| PoE+ | ポート1～ポート4用のIEEE 802.3at PoE+ PSE (総電力予算50W) |
| USB | M12 Aコード 8ピンコネクター経由のUSB 2.0ポート×2 USB タイプCポート×1 (システムフラッシングおよびOTG用、サービスドア下) |
| シリアルポート | M12 Aコード 8ピンコネクター経由のRS-232ポート×1 |
| CANバス | M12 Aコード 8ピンコネクター経由のCAN FDポート×1 |
| 絶縁DIO | M12 Aコード 8ピンコネクター経由の絶縁型GPS PPS入力×1 |
| 内蔵I/Oインターフェース | |
| Mini PCI Express | フルサイズMini PCI Expressソケット (PCIe + USB 2.0) ×1 |
| M.2 | デュアルマイクロSIM対応LTE/5Gモジュール用 M.2 3042/3052 Bキー (USB 3.2 Gen 1 + USB 2.0) ×1 |
| ストレージ | |
| M.2 NVMe | NVMe SSD用 M.2 2242 Mキーソケット (PCIe Gen 3x1) ×1 |
| 電源 | |
| DC入力 | 8V～35V DC入力およびイグニッション電源制御, M12 Aコード, 5ピンコネクター (IGN/ GND/ V+) 経由 (1) |
| 筐体特性 | |
| サイズ | 257 mm (W) × 65 mm (D) × 176 mm (H) |
| 重さ | 3.8 kg |
| 取り付け方法 | VESA 75マウント (標準) |
| 環境 | |
| 動作温度 | -25℃ ～ 60℃ (パッシブ冷却, MAXN TDPモード) (2) CPU+GPU フル稼働時： NRU-170-PPC：60℃で25W TDPモード (Orin NX MAXN) での非減速 |
| 保管温度 | -40℃ ～ 85℃ |
| 湿度 | 10% ～ 90% (結露なきこと) |
| 振動 | MIL-STD-810H, Method 514.8, Category 4 |
| 衝撃 | MIL-STD-810H, Method 516.8, Procedure I |
| EMC | CE/ FCC Class A, EN 55032 および EN 55035準拠 EN 50121-3 (EN 50155:2017, Clause 13.4.8) |
- システム負荷が60W未満の場合は、必要なDC入力範囲は8V～35Vです。システム負荷が60W～96Wの場合は、必要なDC入力範囲は12V～35Vです。システム負荷が96W～160Wの場合は、必要なDC入力範囲は20V～35Vです。
- 氷点下および60℃を超える動作温度の場合は、広温度範囲HDDまたはソリッドステートディスク (SSD) が必要です。

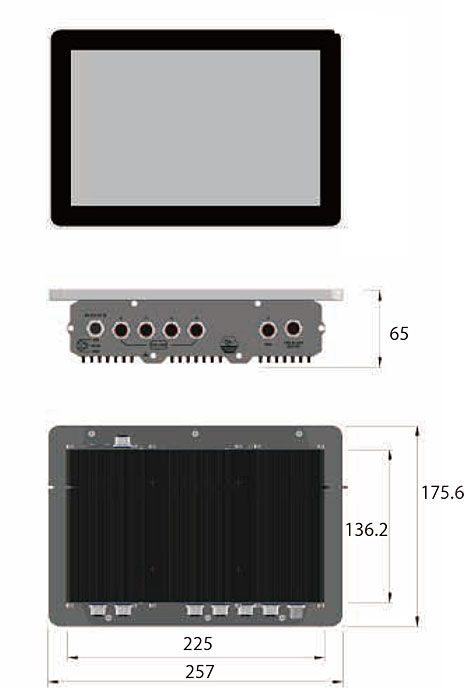

サイズ (単位=mm (inch) )

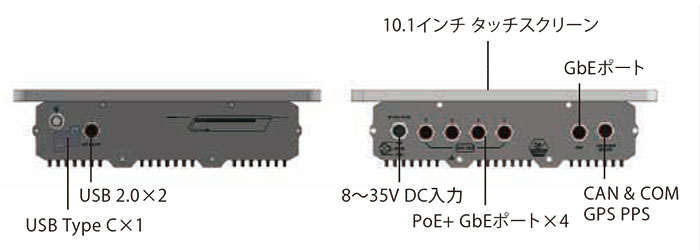

外観図
| NRU-172S-PPC | IP66防水 NVIDIA® Jetson Orin™ NX/Nano搭載 10.1インチ AIパネルコンピューター PoE+ GbE×4ポート |
|---|---|
| Jetson モジュールオプション | 異なるNVIDIA® Jetson Orin™ NX および NVIDIA® Jetson Orin™ Nano SKU向けのオプション ※詳しくはお問い合わせください。 |
| NVMeオプション | 異なる容量のM.2 2242 NVMeストレージ向けのオプション ※詳しくはお問い合わせください。 |
アクセサリー (別売り)
| 電源アダプター | |
| PA-60W-OW | 60W AC/DC電源アダプター 12V, 5A DC出力 端子ブロック用のコード端子 動作温度：-30～70℃ |
|---|---|
| PA-160W-OW | 160W AC/DC電源アダプター 20V/8A; 18AWGx4C/120cm 端子ブロック用のコード端子 動作温度：-30～70℃ |
| センサーカメラ | |
| AC-ISX031-H60 | Sony ISX031 CMOSセンサー(ISP内蔵) 1920×1536@30fps、HFOV H63.9°、IP67+IP69K、FAKRAオスコネクタ、アクティブ整合、レンズキャップなし 動作温度：-40℃～85℃ |
| AC-ISX031-H120 | Sony ISX031 CMOSセンサー(ISP内蔵) 1920×1536@30fps、HFOV H120.6°、IP67+IP69K、FAKRAオスコネクタ、アクティブ整合、レンズキャップなし 動作温度：-40℃～85℃ |
| AC-ISX031-H190 | Sony ISX031 CMOSセンサー(ISP内蔵) 1920×1536@30fps、HFOV H195.9°、IP67+IP69K、FAKRAオスコネクタ、アクティブ整合、レンズキャップなし 動作温度：-40℃～85℃ |
| AC-IMX390-H60 | Sony IMX390 CMOSセンサーカメラ 1920×1080@30fps、LFM、HFOV 63.9°、IP67+IP69K、FAKRAオスコネクタ、アクティブ整合、レンズキャップなし 動作温度：-40℃～85℃ |
| AC-IMX390-H120 | Sony IMX390 CMOSセンサーカメラ 1920×1080@30fps、LFM、HFOV 120.6°、IP67+IP69K、FAKRAオスコネクタ、アクティブ整合、レンズキャップなし 動作温度：-40℃～85℃ |
| AC-IMX390-H190 | Sony IMX390 CMOSセンサーカメラ 1920×1080@30fps、LFM、HFOV 186°、IP67+IP69K、FAKRAオスコネクタ、アクティブ整合、レンズキャップなし 動作温度：-40℃～85℃ |
| AC-IMX490-H30 | Sony IMX490 CMOSセンサーカメラ 2880×1860@30fps、LFM、HFOV 30.0°、IP67+IP69K、FAKRAオスコネクタ、アクティブ整合、レンズキャップなし 動作温度：-40℃～85℃ |
| AC-IMX490-H60 | Sony IMX490 CMOSセンサーカメラ 2880×1860@30fps、LFM、HFOV 62.5°、IP67+IP69K、FAKRAオスコネクタ、アクティブ整合、レンズキャップなし 動作温度：-40℃～85℃ |
| AC-IMX490-H120 | Sony IMX490 CMOSセンサーカメラ 2880×1860@30fps、LFM、HFOV 120°、IP67+IP69K、FAKRAオスコネクタ、アクティブ整合、レンズキャップなし 動作温度：-40℃～85℃ |
| ケーブル | |
| Cbl-FAKRA-ZFM-ZFM-12M | 防水 FAKRA Zコード メス - 防水 FAKRA Zコード メス 長さ：12m |
| Cbl-M12X8M-RJ45F-100CM | 防水 M12 (8極 Xコード) - RJ45 メス、CAT6A 長さ：100cm |
| Cbl-M12A8M-2U2TA-180CM1 | 防水 M12 (8極 Aコード) - USB 2.0 タイプA (メス)×2 長さ：180cm |
| Cbl-M12A8M-2DB9M_OW2-180CM1 | 防水 M12 Aコード オス 8P - DB9 オス+2P×2 長さ：180cm |
| ケーブルキット | |
| Cblkit-NRU-171V-PPC | Cbl-FAKRA-ZFM-ZFM-12M×6 Cbl-M12X8M-RJ45F-100CM×1 Cbl-M12A8M-2U2TA-180CM1×1 Cbl-M12A8M-2DB9M_OW2-180CM1×1 |
| Cblkit-NRU-172S-PPC | Cbl-M12X8M-RJ45F-100CM×5 Cbl-M12A8M-2U2TA-180CM1×1 Cbl-M12A8M-2DB9M_OW2-180CM1×1 |
NRU-170-PPCシリーズ 製品一覧
| NRU-171V-PPC | IP66防水 NVIDIA Jetson Orin NX搭載 10.1インチ AIパネルコンピューター, GMSL2×6ポート付き |
| NRU-172S-PPC | IP66防水 NVIDIA Jetson Orin Nano搭載 10.1インチ AIパネルコンピューター, PoE+ GbE×4ポート付き |
