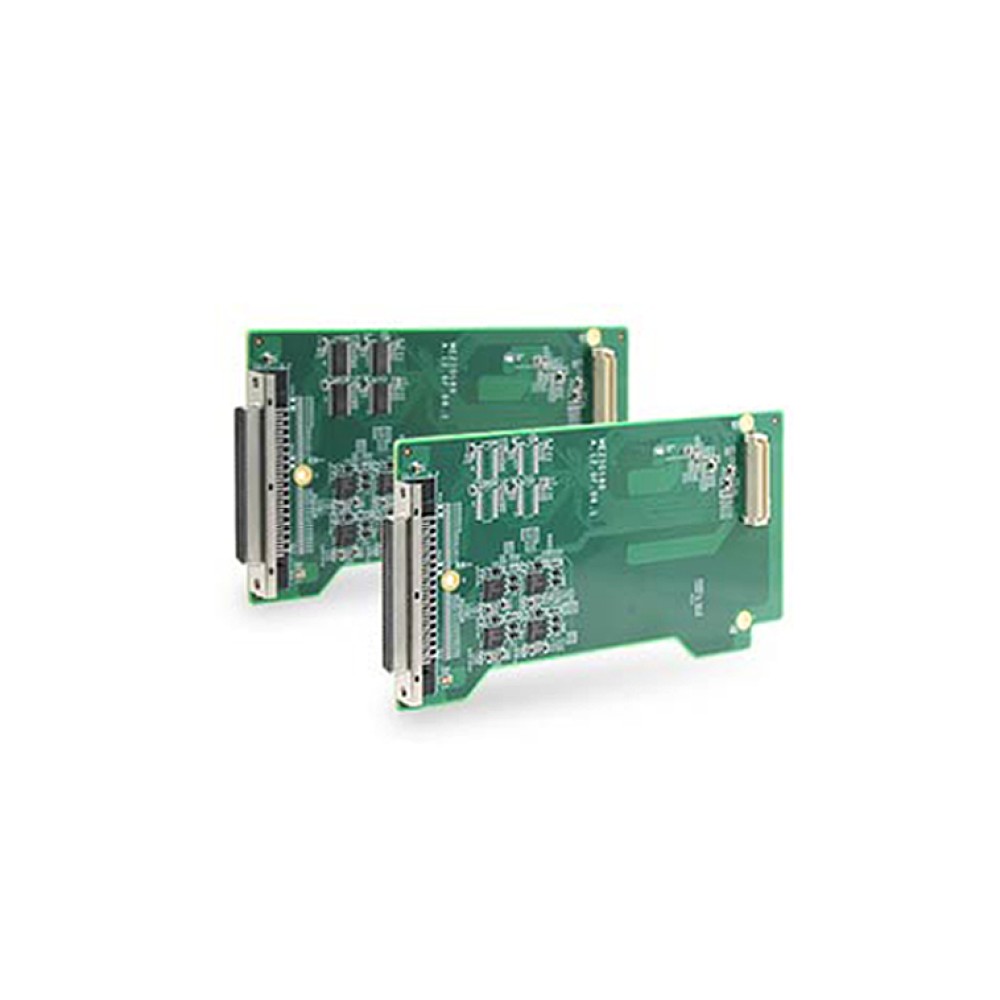

MezIO®-C180-50
RS-232/422/485×4ポート, RS-232×4ポート搭載 MezIOモジュール
×
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- RS-232/422/485マルチモードポート×4
- RS-232ポート×4
- 最大 921.6Kbpsのボーレート
- BIOSで設定可能なモード/終端設定
- Windows 7/8/8.1/10をサポート
- SCSI-II 68ピンコネクター
カテゴリー
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
Neousys MezIO® (交換可能メザニンI/Oボード)は、アプリケーション指向のI/O機能をエンベデッドシステムに組み込むために設計されたインターフェースモジュールです。
Neousys MezIO®による独自のアプリケーションプラットフォーム構築
Neousys MezIO®インターフェースは、コンピューター信号、パワーレール、制御信号を高速コネクター経由で提供します。MezIO®モジュールは、Neousysのエンベデッドシステムをアプリケーション指向のI/Oを備えたアプリケーション専用システムに変換します。機械・構造面を考慮したMezIO®は、3点支持のメザニン構造によって、包括的なI/O機能導入の際の優れた安定性を実現します。
NeousysはMezIO®モジュールによって、RS-232/422/485、絶縁型DIO、イグニッションパワーコントロール、ストレージ拡張などのさまざまなI/Oを提供しています。また、MezIO®の信号/電源を利用して、特定の分野の用途に向けたモジュールを作成することができます。MezIO®は、エンベデッドシステムアプリケーション用にカスタマイズした組み込みシステムの、費用対効果の高い構築方法を提供します。
高速ボード間コネクター
高密度で高電力なアプリケーション向けに、マザーボードと高速コネクタを介してさまざまなな信号と電源レールを提供します。
MezIOモジュール 対応表
| MezIO-C180-50 | MezIO-C181-50 | MezIO-D230-50 | MezIO-D220-50 | MezIO-V20 | MezIO-V20-EP | MezIO-R11 | MezIO-R12 | MezIO-G4 | MezIO-G4P | MezIO-U4-30 | MezIO-U4-50 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nuvo-5000 | ● | ● | ● | ● | ─ | ─ | ─ | ─ | ● | ● | ─ | ● |
| Nuvo-5000E/P | ─ | ─ | ─ | ─ | ─ | ● | ─ | ─ | ─ | ─ | ─ | ─ |
| Nuvo-5000LP | ─ | ─ | ─ | ─ | ● | ─ | ─ | ─ | ─ | ─ | ─ | ─ |
| Nuvo-5026E | ─ | ─ | ─ | ─ | ─ | ● | ─ | ─ | ─ | ─ | ─ | ─ |
| Nuvo-5095GC | ─ | ─ | ─ | ─ | ─ | ● | ─ | ─ | ─ | ─ | ─ | ─ |
| Nuvo-7000 | ● | ● | ● | ● | ─ | ─ | ─ | ─ | ● | ● | ─ | ● |
| Nuvo-7000E/P/DE | ─ | ─ | ─ | ─ | ─ | ● | ─ | ─ | ─ | ─ | ─ | ─ |
| Nuvo-7000LP | ─ | ─ | ─ | ─ | ● | ─ | ─ | ─ | ─ | ─ | ─ | ─ |
| Nuvo-7160GC | ─ | ─ | ─ | ─ | ─ | ● | ─ | ─ | ─ | ─ | ─ | ─ |
| Nuvo-7164GC | ─ | ─ | ─ | ─ | ─ | ● | ─ | ─ | ─ | ─ | ─ | ─ |
| Nuvo-9000 | ● | ● | ● | ● | ─ | ─ | ─ | ─ | ● | ● | ─ | ● |
| Nuvo-9000E/P/DE | ─ | ─ | ─ | ─ | ─ | ● | ─ | ─ | ─ | ─ | ─ | ─ |
| Nuvo-9000LP | ─ | ─ | ─ | ─ | ● | ─ | ─ | ─ | ─ | ─ | ─ | ─ |
| POC-300 | ● | ● | ● | ● | ● | ─ | ● | ● | ─ | ─ | ● | ─ |
| POC-400 | ● | ● | ─ | ─ | ● | ─ | ● | ● | ─ | ─ | ● | ─ |
| POC-500 | ● | ● | ● | ● | ● | ─ | ● | ● | ─ | ─ | ─ | ● |
| POC-700 | ● | ● | ─ | ─ | ● | ─ | ● | ● | ─ | ─ | ● | ─ |
| POC-700-FT | ● | ● | ─ | ─ | ● | ─ | ● | ● | ─ | ─ | ● | ─ |
| ポート数 |
RS-232/422/485×4 RS-232×4 |
|---|---|
| ボーレート | 50 bps ～ 921600 bps |
| FIFO | 256バイト TX および RX FIFO |
| ESD保護 | 8 kV |
| インターフェース信号 |
RS-232：TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND RS-422：TxD+, TxD-, RxD+, RxD-, GND RS-485：Data+, Data-, GND |
| コネクター | 68ピン SCSI-II メス |
| サポートOS | Windows 7/8/8.1/10 および Linux kernel 2.6.32 以降 |
| MezIO®-C180-50 |
RS-232/422/485×4ポート RS-232×4ポート 対応機種： Nuvo-9000シリーズ Nuvo-7000シリーズ Nuvo-5000シリーズ POC-700-FTシリーズ POC-700シリーズ POC-500シリーズ POC-400シリーズ POC-300シリーズ |
|---|
アクセサリー (別売り)
| Cbl-S68M-8DB9M-50CM |
SCSI-68(M) - 8×DB-9(M)ケーブル 50 cm |
|---|
