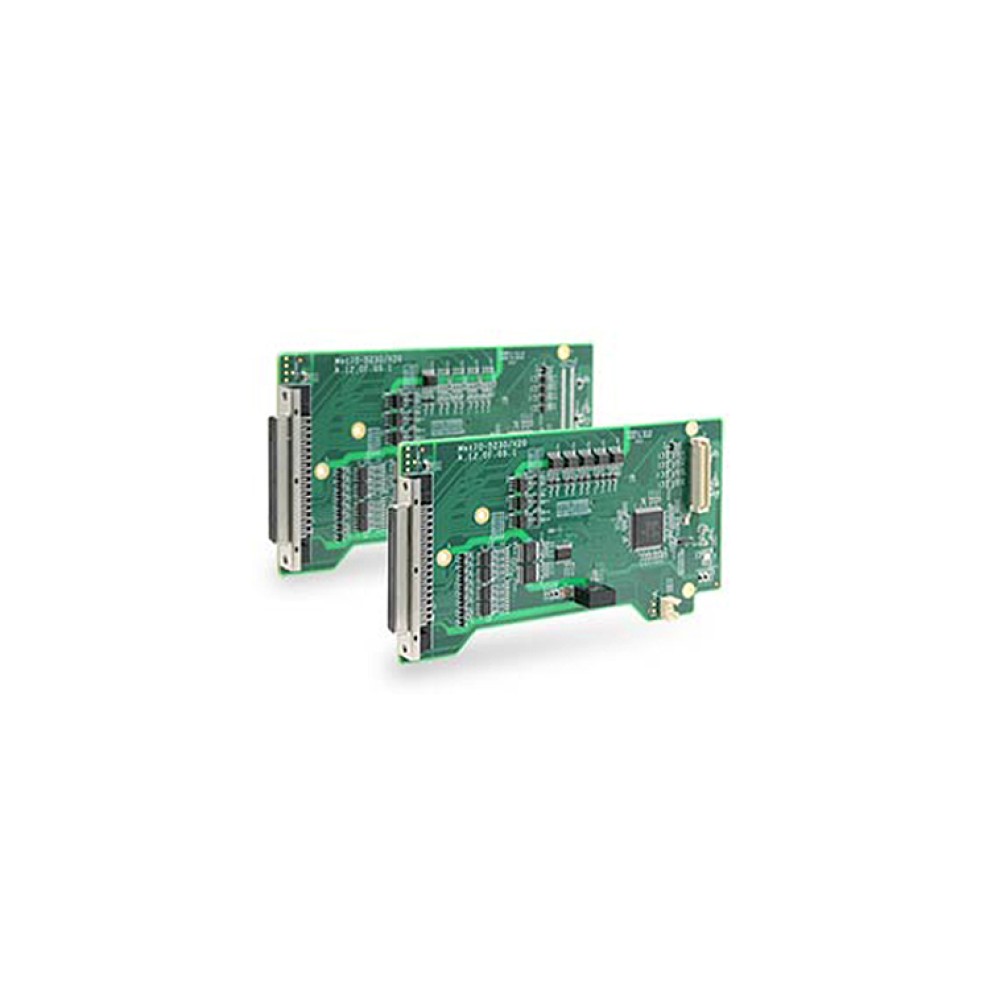

MezIO®-D230-50
32チャネル 絶縁デジタルI/O MezIOモジュール
×
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- 16チャネル絶縁DI
- 16チャネル絶縁DO
- 2500 Vrmsの絶縁電圧
- DIおよびDOで最大24V DC動作
- DOチャネルで最大500 mAのシンク電流
- SCSI-II 68ピンコネクター
カテゴリー
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
Neousys MezIO® (交換可能メザニンI/Oボード)は、アプリケーション指向のI/O機能をエンベデッドシステムに組み込むために設計されたインターフェースモジュールです。
Neousys MezIO®による独自のアプリケーションプラットフォーム構築
Neousys MezIO®インターフェースは、コンピューター信号、パワーレール、制御信号を高速コネクター経由で提供します。MezIO®モジュールは、Neousysのエンベデッドシステムをアプリケーション指向のI/Oを備えたアプリケーション専用システムに変換します。機械・構造面を考慮したMezIO®は、3点支持のメザニン構造によって、包括的なI/O機能導入の際の優れた安定性を実現します。
NeousysはMezIO®モジュールによって、RS-232/422/485、絶縁型DIO、イグニッションパワーコントロール、ストレージ拡張などのさまざまなI/Oを提供しています。また、MezIO®の信号/電源を利用して、特定の分野の用途に向けたモジュールを作成することができます。MezIO®は、エンベデッドシステムアプリケーション用にカスタマイズした組み込みシステムの、費用対効果の高い構築方法を提供します。
高速ボード間コネクター
高密度で高電力なアプリケーション向けに、マザーボードと高速コネクターを介してさまざまなな信号と電源レールを提供します。
MezIOモジュール 対応表
| MezIO-C180-50 | MezIO-C181-50 | MezIO-D230-50 | MezIO-D220-50 | MezIO-V20 | MezIO-V20-EP | MezIO-R11 | MezIO-R12 | MezIO-G4 | MezIO-G4P | MezIO-U4-30 | MezIO-U4-50 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nuvo-5000 | ● | ● | ● | ● | ─ | ─ | ─ | ─ | ● | ● | ─ | ● |
| Nuvo-5000E/P | ─ | ─ | ─ | ─ | ─ | ● | ─ | ─ | ─ | ─ | ─ | ─ |
| Nuvo-5000LP | ─ | ─ | ─ | ─ | ● | ─ | ─ | ─ | ─ | ─ | ─ | ─ |
| Nuvo-5026E | ─ | ─ | ─ | ─ | ─ | ● | ─ | ─ | ─ | ─ | ─ | ─ |
| Nuvo-5095GC | ─ | ─ | ─ | ─ | ─ | ● | ─ | ─ | ─ | ─ | ─ | ─ |
| Nuvo-7000 | ● | ● | ● | ● | ─ | ─ | ─ | ─ | ● | ● | ─ | ● |
| Nuvo-7000E/P/DE | ─ | ─ | ─ | ─ | ─ | ● | ─ | ─ | ─ | ─ | ─ | ─ |
| Nuvo-7000LP | ─ | ─ | ─ | ─ | ● | ─ | ─ | ─ | ─ | ─ | ─ | ─ |
| Nuvo-7160GC | ─ | ─ | ─ | ─ | ─ | ● | ─ | ─ | ─ | ─ | ─ | ─ |
| Nuvo-7164GC | ─ | ─ | ─ | ─ | ─ | ● | ─ | ─ | ─ | ─ | ─ | ─ |
| Nuvo-9000 | ● | ● | ● | ● | ─ | ─ | ─ | ─ | ● | ● | ─ | ● |
| Nuvo-9000E/P/DE | ─ | ─ | ─ | ─ | ─ | ● | ─ | ─ | ─ | ─ | ─ | ─ |
| Nuvo-9000LP | ─ | ─ | ─ | ─ | ● | ─ | ─ | ─ | ─ | ─ | ─ | ─ |
| POC-300 | ● | ● | ● | ● | ● | ─ | ● | ● | ─ | ─ | ● | ─ |
| POC-400 | ● | ● | ─ | ─ | ● | ─ | ● | ● | ─ | ─ | ● | ─ |
| POC-500 | ● | ● | ● | ● | ● | ─ | ● | ● | ─ | ─ | ─ | ● |
| POC-700 | ● | ● | ─ | ─ | ● | ─ | ● | ● | ─ | ─ | ● | ─ |
| POC-700-FT | ● | ● | ─ | ─ | ● | ─ | ● | ● | ─ | ─ | ● | ─ |
| 絶縁デジタル入力 | |
| ポート数 | 16 |
|---|---|
| ロジックレベル | Logic high：5～24 VDC ; Logic low：0～1.5 VDC |
| 絶縁電圧 | 2500 Vrms |
| 動作モード | ポーリング, COS |
| 絶縁デジタル出力 | |
| チャネル数 | 16 |
| 動作電圧 | 最大 24 VDC |
| シンク電流 | 各チャネル500 mA (100%デューティ) |
| 絶縁電圧 | 2500 Vrms |
| 動作モード | ポーリング, COS |
| MezIO®-D230-50 |
16チャネル 絶縁デジタル出力 16チャネル 絶縁デジタル入力 対応機種： Nuvo-9000シリーズ Nuvo-7000シリーズ Nuvo-5000シリーズ POC-500シリーズ POC-300シリーズ |
|---|
アクセサリー (別売り)
| Cbl-S68M-S68M-100CM |
SCSI-68(M) - SCSI-68(M)ケーブル 100 cm |
|---|---|
| TB-10 | 68ピン SCSI-IIメスコネクター および 68極 ターミナルブロック付きターミナルボード |
