ioThinx 4500シリーズ（45MR）モジュール 45MR-2404-T
ioThinx 4500シリーズ用モジュール
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ

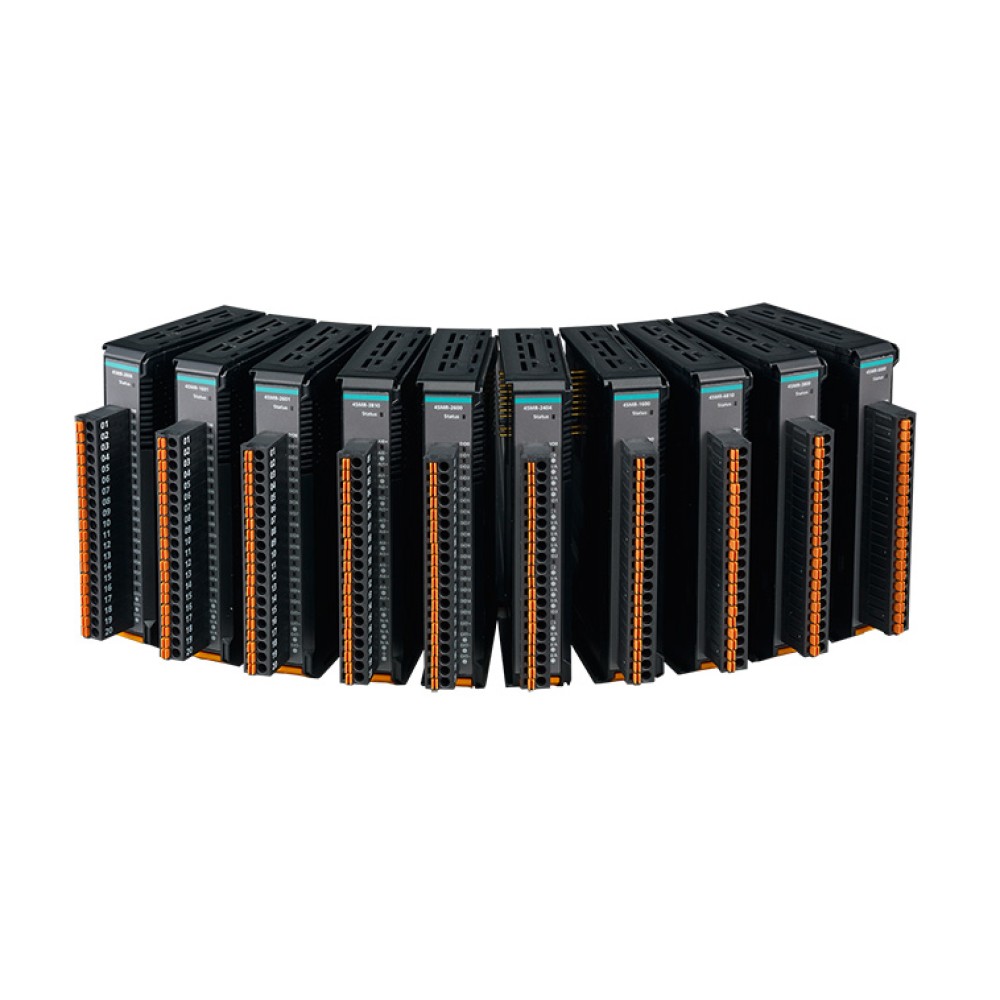

MoxaのioThinx 4500シリーズ (45MR) モジュールは、DI/O、AI、リレー、RTD、およびその他のI/Oタイプで利用可能であり、ユーザに幅広いオプションを提供し、ターゲットアプリケーションに最適なI/Oの組み合わせを選択することができます。独自の機械設計により、ハードウェアの取り付けと取り外しが工具なしで簡単に行えるため、モジュールのセットアップと交換にかかる時間を大幅に短縮できます。

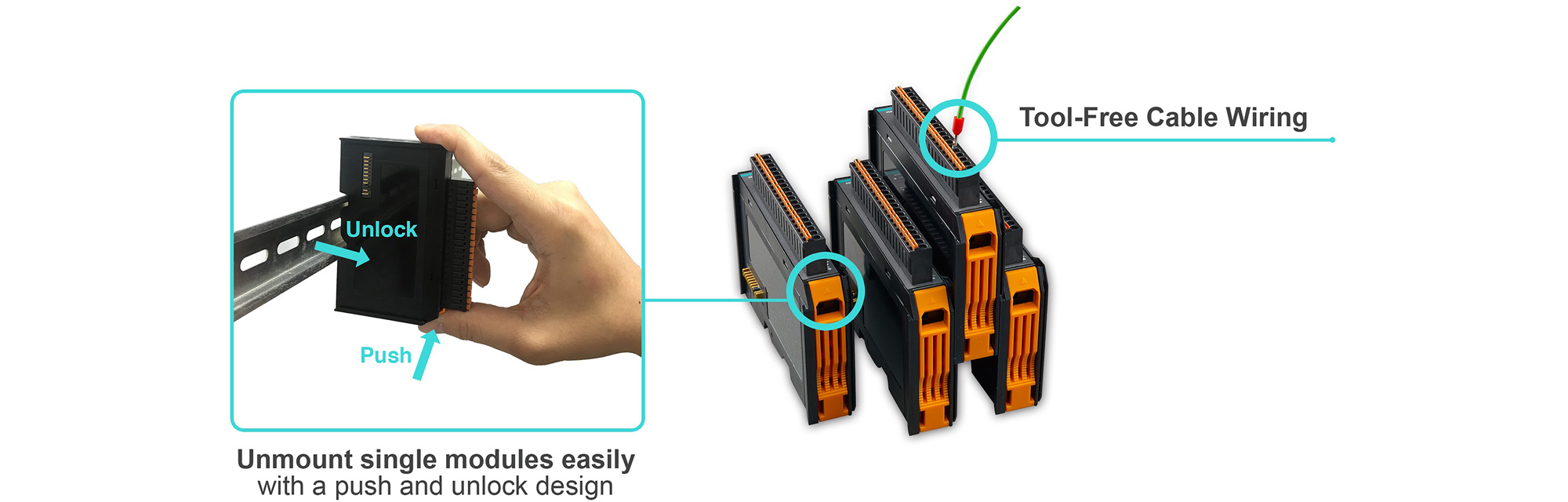

工具不要の簡単な取り付け・取り外し

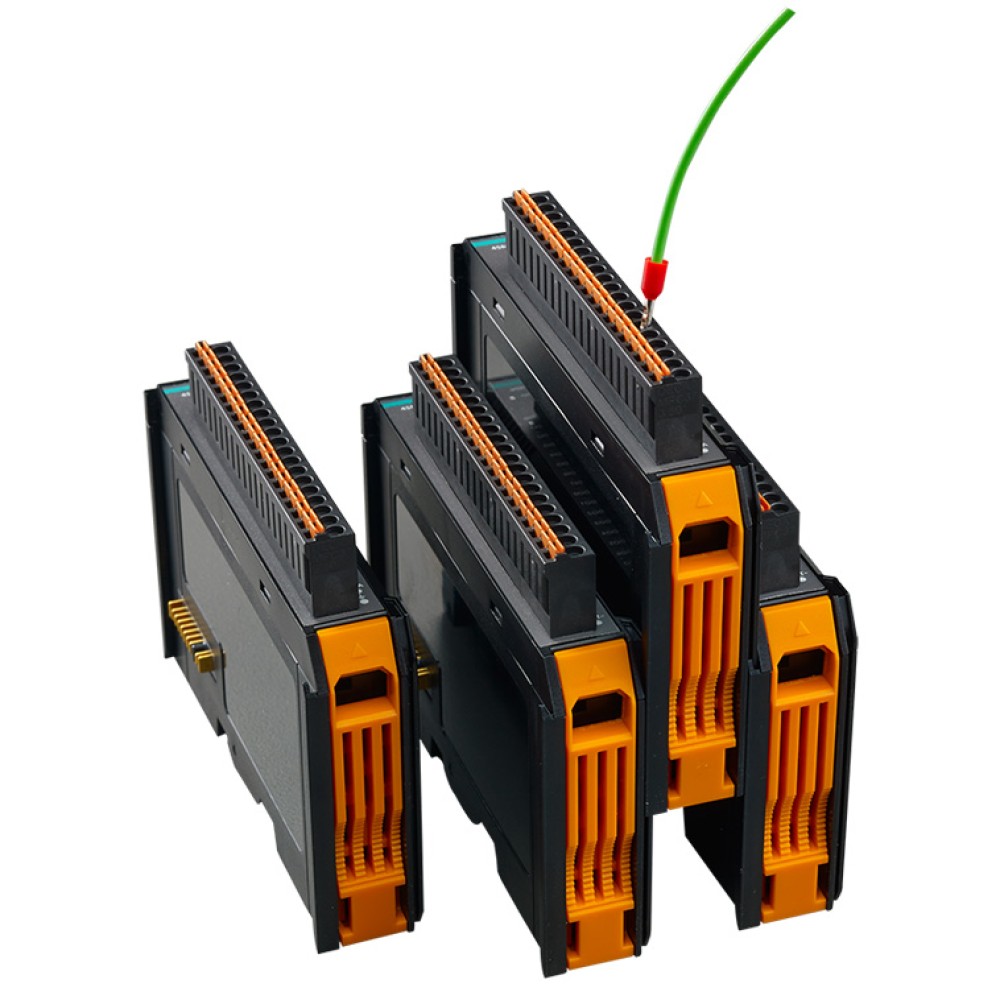

ioThinx 4500シリーズは、独自の機械設計により、取り付けと取り外しに必要な時間を短縮します。実際、DINレールへの取り付け、通信とI/O信号取得のための配線接続など、ハードウェアの取り付けのどの部分においてもドライバーなどの工具は必要ありません。さらに、DINレールからioThinxを取り外す際にも工具は不要です。DINレールからすべてのモジュールを取り外すのも、ラッチとリリースタブを使用して簡単です。
| 入力および出力 | |
| リレイ | 4チャネル |
|---|---|
| アイソレーション | 3k VDC または 2k Vrms |
| リレイ | |
| タイプ | Form A (N.O.) |
| I/Oモード | DO |
| 接点電流定格 | 抵抗負荷：2 A @ 30 VDC, 250 VAC |
| リレイOn/Offタイム | 10ミリ秒 (最大) |
| 初期絶縁抵抗 | 1000 MΩ (最小) @ 500 VDC |
| メカニカル耐久性 | 5,000,000 オペレーション |
| 電気的耐久性 | 400,000 オペレーション@ 2 A 抵抗負荷 |
| 接触接点 | 100 mΩ (最大) |
| メカニカル | |
| 重量 | 88.4 g |
| 電力消費量 (最大) | |
| システム電源 | 44 mA @ 3.3 VDC |
| フィールド電源 | 31.2 mA @ 12 VDC, 24.7 mA @ 24 VDC |
| Note | 周囲の湿度は、結露なく、5～95％の間に保つことが必要です。 45M-2404のリレイは、0℃以下の高凝縮環境で動作すると誤動作する可能性があります。 |
| MTBF (mean time between failures) | |
| 時間 | 1,955,805 時間 |
| 規格 | Telcordia SR332 |
| 環境 | |
| 動作温度 | 標準モデル：-20～60℃ ワイド温度モデル：-40～75℃ |
| 保管温度 | -40～85℃ |
| 相対湿度 | 5～95％ (結露なきこと) |
| 衝撃 | IEC 60068-2-27 |
| 振動 | IEC 60068-2-6 |
| 高度 | 最大4000 m |
| Note | 高地で正しく機能することを保証する製品が必要な場合は、Moxaまでお問い合わせください |
| 規格および認証 | |
| EMC | EN 55032, EN 55024, EN 61000-3-2/3-3 |
| EMI | CISPR 32, FCC Part 15B Class A |
| EMS | IEC 61000-4-2 ESD：接触：4 kV；気中：8 kV IEC 61000-4-3 RS：80 MHz～1 GHz：3 V/m IEC 61000-4-4 EFT：電源：2 kV；信号：1 kV IEC 61000-4-5 サージ：電源：2 kV;信号 ：1 kV IEC 61000-4-6 CS：10 V IEC 61000-4-8 |
| グリーン製品 | RoHS, CRoHS, WEEE |
| メカニカル | |
| ケーブル | 18～24 AWG |
| ストリップ長 | 9～10 mm |
| サイズ | 19.5 × 99 × 60.5 mm |
| マウンティング | DINレール |
| 保証 | |
| 保証期間 | 5年 (45MR-2404を除く) |
| 詳細 | MOXA社 製品保証方針 |
| Note | 電力リレイの寿命が限られているため、このコンポーネントを使用する製品は2年間の保証が適用されます |

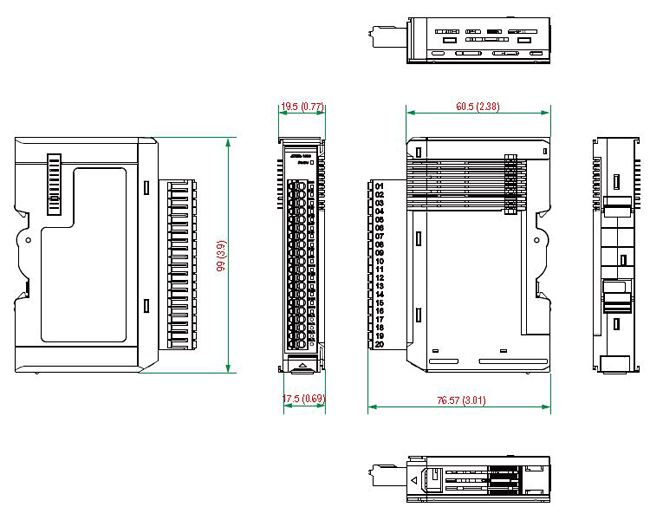

サイズ (単位 = mm)

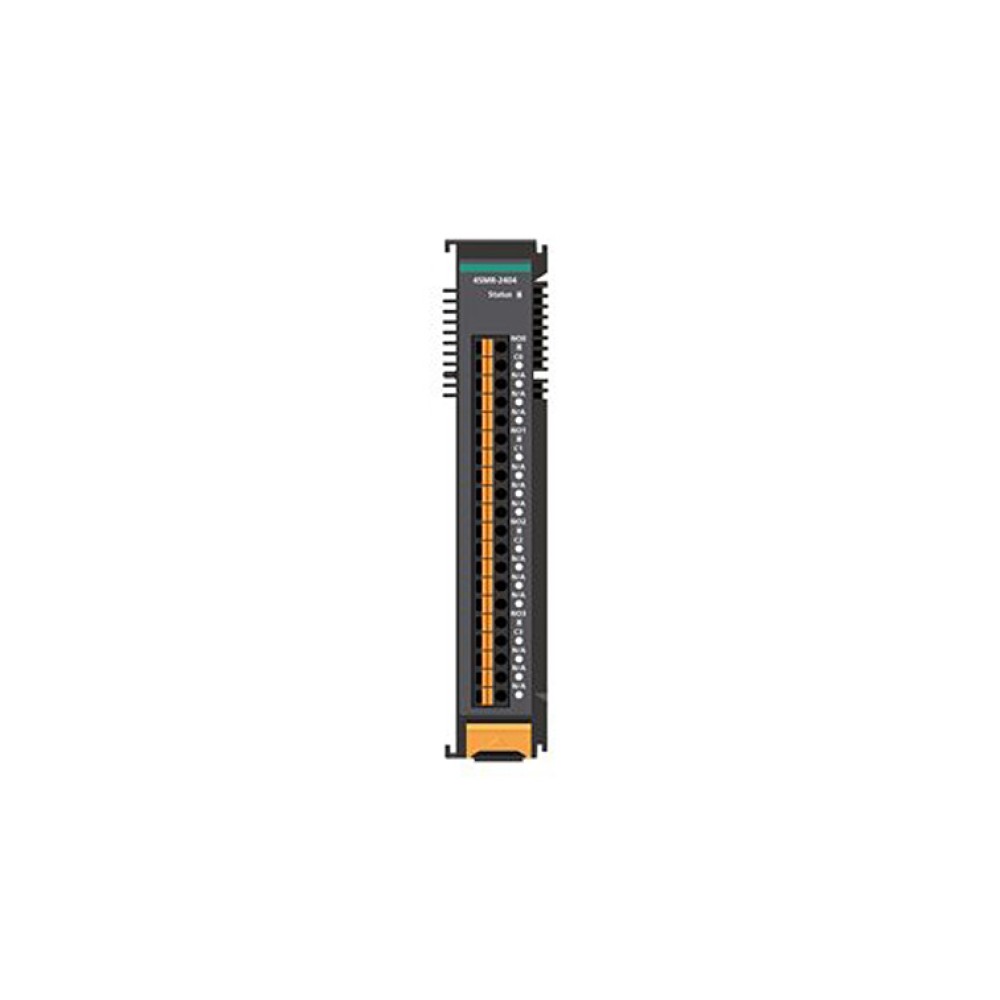

| 45MR-2404-T | ioThinx 4500シリーズ用モジュール 4リレイ form A -40～75℃動作温度 |
|---|
