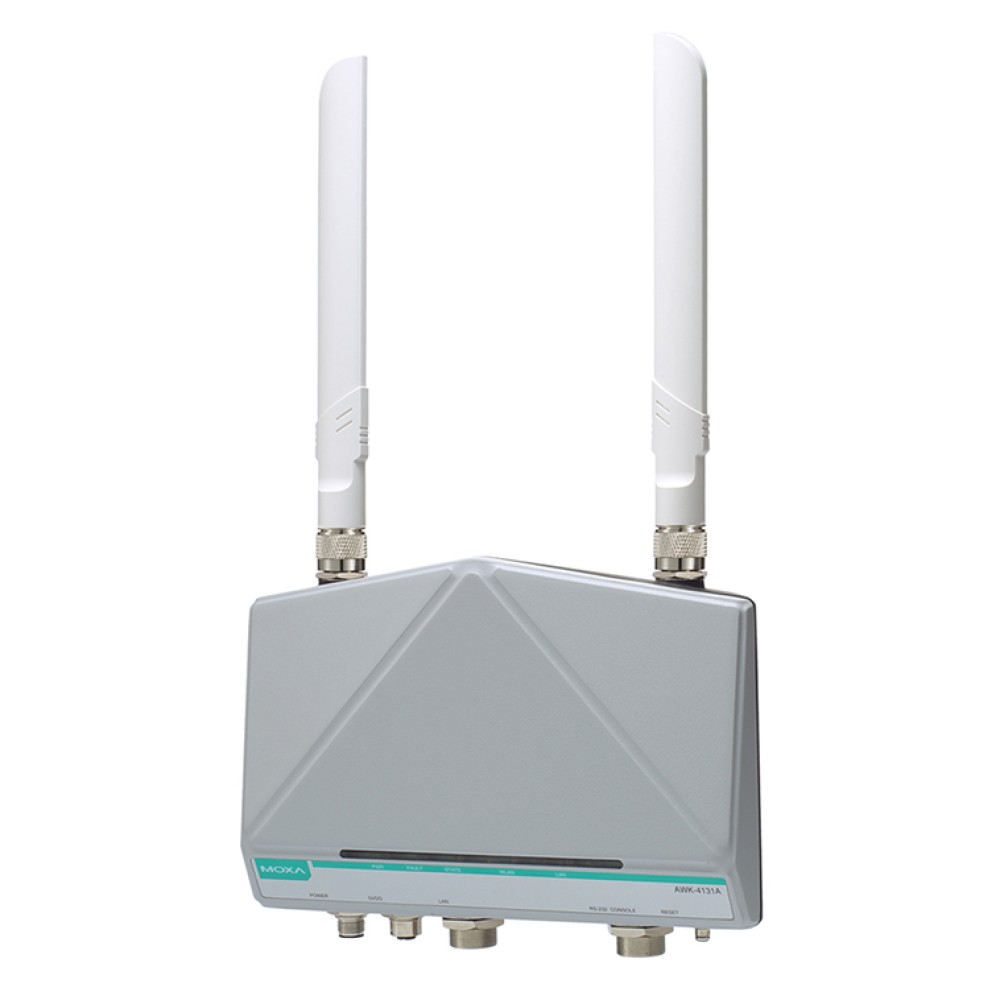

AWK-4131A-JP-T
屋外産業用 IEEE 802.11a/b/g/n ワイヤレスAP/ブリッジ/クライアント
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- IEEE 802.11a/b/g/n AP/ブリッジ/クライアント
- クライアントベースTurbo Roamingサポート
- AeroLink保護によるワイヤレス冗長性
- アンテナと電源のデュアルアイソレーション組込
- 屋外アプリケーションおよび-40～75℃動作温度を保証するIP68保護等級全天候性筐体
- ワイヤレスの混信を回避する5GHz帯 および DFSチャネルサポート
- AeroMag技術を使った簡単なセットアップにより、導入が容易
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ
AWK-4131A IP68 屋外産業用ワイヤレスAP/ブリッジ/クライアントは、IEEE 802.11n技術のサポートおよびネットデータレート最大300Mbpsによる2×2 MIMO通信を可能にすることで、増大する高速データ伝送スピードの必要性を満たしています。AWK-4131Aは、動作温度、電源入力電圧、サージ、ESD、振動をカバーする産業規格と認証に準拠しています。2つの冗長DC電源入力により電源の信頼性を高め、また、PoE経由で電源を供給することができるので、電源がない不便な場所でのインストレーションを容易にします。AWK-4131Aは、2.4GHzまたは5GHz帯のどちらかで動作し、また、既設の802.11a/b/gと下位互換性があるので、ワイヤレス投資を無駄にしません。
先進的な802.11n 産業用ワイヤレスソリューション
- 柔軟性のある導入が可能な802.11a/b/g/n対応 AP/ブリッジ/クライアントによる導入の柔軟性
- 外付高利得アンテナ(5GHz利用可能)を使用して、長距離ワイヤレス通信(LOS：1km)を実現するソフトウェアの最適化
- 同時に60クライアント接続のサポート
- 既存のワイヤレスインフラストラクチャおよび干渉を避けるために5GHzチャネルのワイドレンジの選択が可能。気象レーダーなどの干渉波を検出したときダイナミックにチャネルを変更するDFSチャネル機能サポート
ミッションクリティカルなアプリケーションに必要な先進的ワイヤレス技術
- クライアントベースTurbo Roamingを使うシームレスのローミングにより、AP間(クライアントモード)ローミングリカバリタイム150ミリ秒未満を実現
- AeroLink保護により、APおよびクライアント(クライアントモード)間の冗長ワイヤレスリンク(300ミリ秒未満のリカバリタイム)を実現
産業グレードの堅牢さ
- 外部からの電気的干渉に対して、アンテナおよび電源の500V絶縁保護を組込
- 屋外の過酷な環境に対応するIP68保護等級メタルケース
- -40～75℃ワイド動作温度モデル(-T)により、過酷な環境でのスムーズなワイヤレス通信を実現
| ワイヤレスLANインターフェース | |
| 規格 | IEEE 802.11a/b/g/n ワイヤレスLAN IEEE 802.11i ワイヤレスセキュリティ IEEE 802.3 10BaseT IEEE 802.3u 100BaseT(X) IEEE 802.3ab 1000BaseT IEEE 802.3af Power-over-Ethernet IEEE 802.1D Spanning Tree Protocol IEEE 802.1w Rapid STP IEEE 802.1Q VLAN |
|---|---|
| スペクトラム拡散変調(一般的) |
|
| 運用チャネル(中心周波数) | JP： 2.412～2.484 GHz (14 チャネル) 5.180～5.240 GHz (4 チャネル) 5.260～5.320 GHz (4 チャネル)※ 5.500～5.700 GHz (11 チャネル)※ US： 2.412～2.462 GHz (11 チャネル) 5.180～5.240 GHz (4 チャネル) 5.260～5.320 GHz (4 チャネル)※ 5.500～5.700 GHz (8 チャネル, 5.600～5.640 GHzを除く)※ 5.745～5.825 GHz (5 チャネル) EU： 2.412～2.472 GHz (13 チャネル) 5.180～5.240 GHz (4 チャネル) 5.260～5.320 GHz (4 チャネル)※ 5.500～5.700 GHz (11 チャネル)※ |
| ※DFS (Dynamic Frequency Selection)チャネルサポート | APモードにおいてレーダー信号が検出されるとデバイスは自動的に他のチャネルに切り替わります。しかし、規制に従って、チャネルを切換えた後、サービス開始前に60秒の可用性チェック期間が必要です。 |
| セキュリティ |
|
| 伝送レート | 802.11b：1, 2, 5.5, 11Mbps 802.11a/g：6, 9, 12, 18, 24, 36, 48, 54Mbps 802.11n：6.5～300 Mbps (複数レートサポート) |
| 送信出力 | 802.11b： Typ. 26±1.5 dBm @ 1 Mbps, Typ. 26±1.5 dBm @ 2 Mbps Typ. 26±1.5 dBm @ 5.5 Mbps, Typ. 25±1.5 dBm @ 11 Mbps 802.11g： Typ. 23±1.5 dBm @ 6～24 Mbps, Typ. 22±1.5 dBm @ 36 Mbps Typ. 20±1.5 dBm @ 48 Mbps, Typ. 19±1.5 dBm @ 54 Mbps 802.11n (2.4 GHz)： Typ. 23±1.5 dBm @ MCS0/8 20 MHz, Typ. 18±1.5 dBm @ MCS7/15 20 MHz Typ. 23±1.5 dBm @ MCS0/8 40 MHz, Typ. 17±1.5 dBm @ MCS7/15 40 MHz 802.11a： Typ. 23±1.5 dBm @ 6～24 Mbps, Typ. 21±1.5 dBm @ 36 Mbps Typ. 20±1.5 dBm @ 48 Mbps,Typ. 18±1.5 dBm @ 54 Mbps 802.11n (5 GHz)： Typ. 23±1.5 dBm @ MCS0/8 20 MHz, Typ. 18±1.5 dBm @ MCS7/15 20 MHz Typ. 23±1.5 dBm @ MCS0/8 40 MHz, Typ. 18±1.5 dBm @ MCS7/15 40 MHz |
| Note | 各国電波規制に基づいて以下に示すUNIIバンドで許可される最大送信電力はファームウェアで制限されています： |
| 受信感度 | 802.11b： -93 dBm @ 1 Mbps, -93 dBm @ 2 Mbps -93 dBm @ 5.5 Mbps, -88 dBm @ 11 Mbps 802.11g： -88 dBm @ 6 Mbps, -86 dBm @ 9 Mbps -85 dBm @ 12 Mbps, -85 dBm @ 18 Mbps -85 dBm @ 24 Mbps, -82 dBm @ 36 Mbps -78 dBm @ 48 Mbps, -74 dBm @ 54 Mbps 802.11n (2.4 GHz)： -70 dBm @ MCS7 20 MHz, -69 dBm @ MCS15 20 MHz -67 dBm @ MCS7 40 MHz, -67 dBm @ MCS15 40 MHz 802.11a： -90 dBm @ 6 Mbps, -88 dBm @ 9 Mbps -88 dBm @ 12 Mbps, -85 dBm @ 18 Mbps -81 dBm @ 24 Mbps, -78 dBm @ 36 Mbps -74 dBm @ 48 Mbps, -72 dBm @ 54 Mbps 802.11n (5 GHz)： -69 dBm @ MCS7 20 MHz, -71 dBm @ MCS15 20 MHz -63 dBm @ MCS7 40 MHz, -68 dBm @ MCS15 40 MHz |
| プロトコルサポート | |
| 一般プロトコル | Proxy ARP, DNS, HTTP, HTTPS, IP, ICMP, SNTP, TCP, UDP, RADIUS, SNMP, DHCP, VLAN, STP/RSTP |
| インターフェース | |
| デフォルトアンテナ | デュアルバンド無指向性アンテナ×2, 5 dBi @ 2.4 GHz, 2 dBi @ 5 GHz, N-type (M) |
| 外部アンテナ用コネクタ | N-Type (F), 500 V絶縁 |
| LANポート | RJ45, 10/100/1000BaseT(X)×1 オートネゴシエーションスピード, 半2重/全2重モード, オートMDI/MDI-X接続 |
| コンソールポート | RS-232C (RJ45タイプ) |
| リセット | 有 |
| LEDインジケータ | PWR, FAULT, STATE, WLAN, LAN |
| アラーム接点(デジタル出力) | 8ピン M12 A-codedコネクタ(F), リレイ出力×1, 電流容量1 A @ 24 VDC |
| デジタル入力 | 8ピン M12 A-codedコネクタ(F), 電気的アイソレーション入力×2
|
| マネジメント | |
| デバイスマネジメント | ワイヤレスサーチユーティリティ, MXconfig, SNMP |
| ネットワーク監視 | MXview |
| メカニカル | |
| 筐体 | メタル, IP68保護等級 |
| 重さ | 1400 g |
| サイズ | 224 × 147.7 × 66.5 mm |
| 設置/取付 | ウォールマウント(標準), DINレールマウント(オプション), ポールマウント(オプション) |
| 環境 | |
| 動作温度 | -40 ～ 75℃ |
| 保管温度 | -40 ～ 85℃ |
| 相対湿度 | 5％ ～ 95％ (結露なきこと) |
| 電源 | |
| 入力電圧 | 12～48 VDC, 冗長デュアルDC電源入力 または 48 VDC Power-over-Ethernet (IEEE 802.3af 対応) |
| 入力電流 | 0.64 A @ 12 VDC；0.16 A @ 48 VDC |
| コネクタ | 5ピン M12 A-codedコネクタ(M), 500 V絶縁 |
| 電力消費量 | 7.68 W |
| 逆極性保護 | 有 |
| 規格および認証 | |
| 安全 | UL 60950-1, EN 60950-1 |
| EMC | EN 61000-6-2/6-4 |
| EMI | CISPR 22, FCC Part 15B Class B |
| EMS | IEC 61000-4-2 ESD：接触：8 kV；気中：15 kV IEC 61000-4-3 RS：80 MHz～1 GHz：10 V/m IEC 61000-4-4 EFT：電源：2 kV；信号：1 kV IEC 61000-4-5 サージ：電源：2 kV；信号：2 kV IEC 61000-4-6 CS：10 V IEC 61000-4-8 |
| ワイヤレス | EN 301 489-1/17, EN 300 328, EN 301 893, TELEC, FCC ID SLE-WAPN008 |
| 平均故障間隔 (MTBF) | |
| 時間 | 440,764 時間 |
| 規格 | Telcordia SR332 |
| 保証 | |
| 保証期間 | 5年 |
| 詳細 | MOXA社 製品保証方針 |
サイズ (単位 = mm)
| AWK-4131A-JP-T | IEEE 802.11a/b/g/n IP68ワイヤレスAP/ブリッジ/クライアント JPバンド -40～75℃動作温度 |
|---|
オプショナルアクセサリ
| ワイヤレスアダプタ | |
| A-ADP-RJ458P-DB9F-ABC01 | RJ45－DB9アダプタ (ABC-01用) |
|---|---|
| コネクタ | |
| M12A-5P-IP68 | フィールドインストレーション可能A-codedスクリューインセンサコネクタ(F) |
| ワイヤレスコネクタキャップ | |
| A-CAP-WPRJ45-MC | RJ45コネクタ用チェーン付メタルキャップコネクタ用 |
| A-CAP-N-M | N-typeコネクタカバー用メタルキャップ |
| A-CAP-M12M-M | M12(M)コネクタカバー用メタルキャップ |
| A-CAP-M12F-M | M12(F)コネクタカバー用メタルキャップ |
| ワイヤレスAPコネクタケーブル | |
| A-PLG-WPRJ | フィールドインストレーション可能 RJ-typeプラグ |
| M12A-8PMM-IP68 | フィールドインストレーション可能 A-codedスクリューインギガビットイーサネットコネクタ 8ピン(M)M12コネクタ IP68保護等級 |
| CBL-M12(FF5P)/Open-100 IP67 | 1m M12－5ピン電源ケーブル IP67保護等級(F)5-pin A-coded M12コネクタ |
| ワイヤレスAPマウンティングキット | |
| WK-55 | ウォールマウンティングキット 55mm(高) |
| PK-DC2DOF | ポールマウンティングキット |
| DK-DC50131 | Dinレールマウンティングキット |
| ワイヤレスターミネーション抵抗 | |
| A-TRM-50-NM | ターミネーション抵抗 50Ω N-type(M) |
| サージアレスタ | |
| A-SA-NFNF-01 | サージ用アレスタ N-type (F) － N-type (F) |
| A-SA-NMNF-01 | サージ用アレスタ N-type (F) － N-type (M) |
| ワイヤレスLANアンテナ | |
| ANT-WSB-ANF-09 | 2.4 GHz オムニディレクションアンテナ 9 dBi N-type (F) |
| ANT-WSB-PNF-12 | 2.4 GHz ディレクショナル/パネルアンテナ 12dBi N-type (F) |
| ANT-WSB-PNF-18 | 2.4 GHz パネルアンテナ 18 dBi N-type (F) |
| ANT-WDB-ANM-0502 | 2.4/5 GHz デュアルバンドオムニディレクションアンテナ 5/2 dBi N-type (M) |
| ANT-WDB-ANF-0609 | 2.4/5 GHz デュアルバンドオムニディレクションアンテナ 6/9 dBi N-type (F) |
| ANT-WDB-PNF-1518 | 2.4/5 GHz デュアルバンドパネルアンテナ 15/18 dBi N-type (F) |
| ANT-WDB-ANF-0407 | デュアルバンドオムニディレクションアンテナ：4 dB at 2.4 GHz および 7 dB at 5 GHz |
| MAT-WDB-PA-NF-2-0708 | MIMO 2×2 2.4/5 GHz デュアルバンドパネルアンテナ 7/8 dBi N-type (F) |
| ANT-WDB-ANM-0306 | 2.4/5 GHz デュアルバンドオムニディレクションアンテナ 3/6 dBi N-type (M) |
| ANT-WSB5-ANF-12 | 5 GHz オムニディレクションアンテナ 12 dBi N-type (F) |
| ANT-WSB5-PNF-18 | ディレクショナルパネルアンテナ：18 dBi at 5 GHz |
| ANT-WDB-ANM-0407 | 2.4/5 GHz デュアルバンドオムニディレクションアンテナ 4/7 dBi N-type (M) |
| ANT-WDB-ANM-0609 | 2.4/5 GHz デュアルバンドオムニディレクションアンテナ 6/9 dBi N-type (M) |
| MAT-WDB-CA-RM-2-0205 | MIMO 2×2 2.4/5 GHz デュアルバンドシーリングアンテナ 2/5 dBi RP-SMA-type (M) |
AWK-4131Aシリーズ 製品一覧
| AWK-4131A-EU-T | 屋外産業用 IEEE 802.11a/b/g/n ワイヤレスAP/ブリッジ/クライアント |
| AWK-4131A-JP-T | 屋外産業用 IEEE 802.11a/b/g/n ワイヤレスAP/ブリッジ/クライアント |
| AWK-4131A-US-T | 屋外産業用 IEEE 802.11a/b/g/n ワイヤレスAP/ブリッジ/クライアント |
