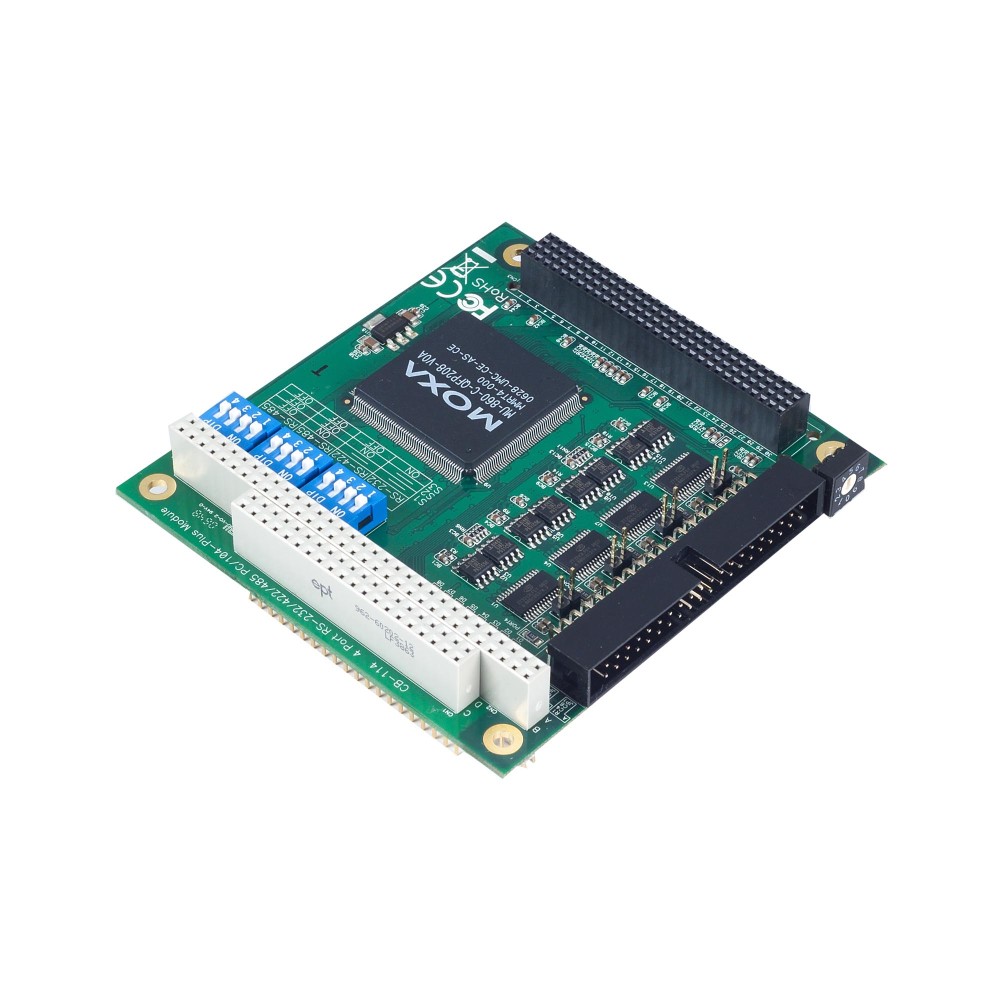

CB-114-T
4ポートRS-232C/422/485 PC/104-Plusモジュール
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- 最大データ通信速度：921.6kbps
- オンチップ・ハードウェア および ソフトウェア・フロー・コントロールをサポート
- 15KV ESD保護機能内蔵
- DIPスイッチによるシリアルインターフェースの選択
- 各ポートに送受信LEDインジケータをオンボードで搭載
- Windows CE 5.0 および XP Embeddedオペレーション・システム対応
- -40 ～ 85℃環境での使用に適した広範温度対応モデル
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 型番
- シリーズ
- FAQ
CB-114 PC/104-plusモジュールは、4 RS-232C/422/485ポート、PC/104拡張インターフェース対応のPC/104-plus CPUボードと共に使用可能です。また、オプショナルのDB9およびDB25接続ケーブルを使って様々なデバイスと接続できます。更に、多数のドライバをサポートしているので、広範なアプリケーションに使用できます。
シリーズの全製品がPC/104-plus (PCI) バスで使用可能なのでマルチポート・シリアル通信のための信頼性の高いハイパフォーマンス・ソリューションを提供します。
| ハードウェア | |
| 通信コントローラ | MU860 (16C550C互換) |
|---|---|
| バス･インターフェース | PC/104-Plus (PCI) バス |
| コネクタ | 40ピン・ボックス・ヘッダ |
| DIPスイッチ | シリアルインターフェース用 |
| シリアルインターフェース | |
| 標準シリアルポート | RS-232C/422/485 |
| ポート数 | 4 |
| 最大ボード数 | 4 / PC (最大) |
| サージ保護 | 15KV ESD サージ保護搭載 |
| パフォーマンス | |
| ボーレート | 50bps ～ 921.6Kbps |
| シリアル通信パラメータ | |
| データビット | 5, 6, 7, 8 |
| ストップビット | 1, 1.5, 2 |
| パリティ | None, 偶数, 奇数, スペース, マーク |
| I/Oアドレス / IRQ | BIOSによる割り当て |
| FIFO | 128バイト |
| シリアル信号 | |
| RS-232C | TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND |
| RS-422 | TxD+(B), TxD-(A), RxD+(B), RxD-(A), GND |
| 4線式 RS-485 | TxD+(B), TxD-(A), RxD+(B), RxD-(A), GND |
| 2線式 RS-485 | Data+(B), Data-(A), GND |
| ドライバサポート | |
| 対応OS | Windows 7/Vista/XP/2008/2003 (x86/x64), Windows 2000/95/98/ME/NT, Windows CE 5.0/6.0, Windows XP Embedded, DOS, Linux 2.4/2.6 (x86/x64), FreeBSD 4/5, QNX 6.x, SCO UnixWare 7, Sun Solaris 10 |
| メカニカル | |
| サイズ | 90×96mm |
| 環境 | |
| 動作温度 | CB-114：0 ～ 55℃ CB-114-T：-40 ～ 85℃ |
| 動作湿度 | 5 ～ 95% RH |
| 保存温度 | -40 ～ 85℃ |
| 規格および認証 | |
| EMC | CE、FCC |
| EMI | EN 55022、EN 61000-3-2、EN 61000-3-3、FCC Part 15 Subpart B Class A |
| EMS | EN 55024、IEC 61000-6-2、IEC 61000-6-4、IEC 61000-4-2、IEC 61000-4-3、IEC 61000-4-4、IEC 61000-4-5、IEC 61000-4-6、IEC 61000-4-8、IEC 61000-4-11 (DIPS) |
| グリーン製品 | RoHS、CRoHS、WEEE |
| 平均故障間隔 (MTBF：mean time between failures) | |
| 時間 | 381,081 時間 |
| 電源 | |
| 消費電力 | 164mA @ 5VDC |
| 保証 | |
| 保証期間 | 5年 |
| 詳細 | Moxa社 製品保証方針 |
| CB-114-T | PC/104-plusバス 4ポートRS-232/422/485モジュール 稼働温度：-40～85℃ |
|---|
オプションのコネクタ (ボードごとに選択)
| CBL-F40M9x4-50 | 40ピン・ボックス・ヘッダ-to-4ポート・オスDB9接続ケーブル |
|---|---|
| CBL-F40M25x4-50 | 40ピン・ボックス・ヘッダ-to-4ポート・オスDB25接続ケーブル |
