CC2725

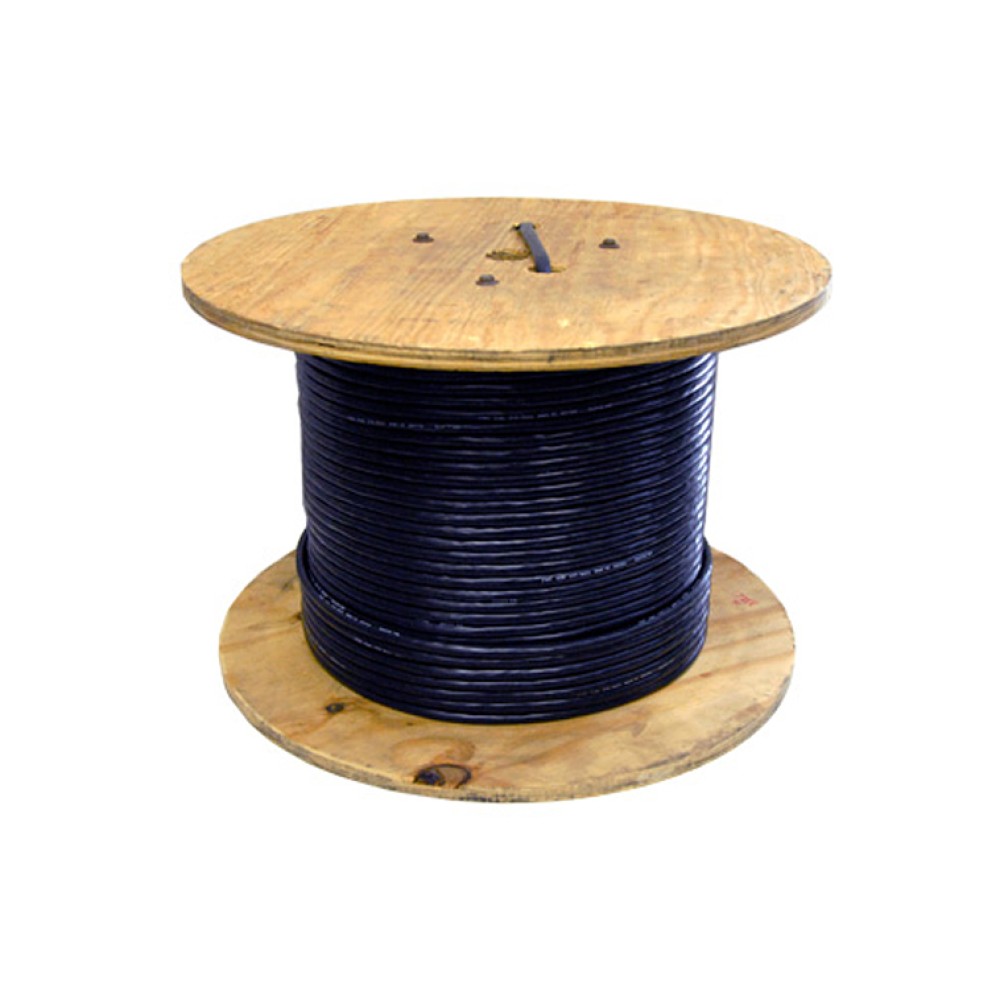

長距離伝送ケーブル 25芯
×
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
カテゴリー
シリーズ
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ
RS-232Cインタフェースに接続するケーブルは通常最大15mと規定されています。これ以上延長する場合はRS-422のように平衡型とするか構内モデムを使う必要があります。しかし距離が150m以内の場合は米国製の静電容量の低い特殊ケーブルを使用することによりRS-232Cでも実現が可能です。CC27シリーズ長距離伝送ケーブルは誘電率の低い絶縁体を使用しているため静電容量が極めて低く、このため信号波形の立ち上がり、立ち下がりのナマリが少なく、また、導体はAWG24のツイストペア線を使用しているため直流抵抗が低く減衰も少なくなっています。一方、強化アルミシールドを施しているので外部に対するスプリアス(不要輻射)を最小限に抑えています。このことは、逆に外部からの雑音に対しても強くなっています。RFI/EMI対策、UL, CL-2規格。
| 芯数 | 4, 7, 12, 16, 25, 37芯 (全てツイストペア) |
|---|---|
| 導体 | 24AWG (7×32) 錫メッキ線 |
| インシュレーション | 0.015" ポリエチレン |
| ジャケット (外覆) | 黒色PVC |
| 温度範囲 | -40 ～ 75℃ |
| 電圧 | 30V RMS |
| ドレイン線 | 24AWG (7×32) 錫メッキ線 |
| インピーダンス | 120Ω |
| 静電容量 | 12.5pf/feet |
| 電気抵抗 | 0.03Ω/feet |
| 信号遅延 | 1.6ns/feet |
| 伝送距離 | 150m (9,600bpsの場合) |
| シールド | 強化アルミニウムマイラ |
| 規格 | 米国National Electrical Code CL-2 |
ケーブル色表
| 1 | 黒 |
|---|---|
| 2 | 茶 |
| 3 | 赤 |
| 4 | 橙 |
| 5 | 黄 |
| 6 | 緑 |
| 7 | 緑黄 |
ケーブル色表【12・16芯】
| 1 | 黒 |
|---|---|
| 2 | 茶 |
| 3 | 赤 |
| 4 | 橙 |
| 5 | 黄 |
| 6 | 緑 |
| 7 | 青 |
| 8 | 紫 |
| 9 | 桃 |
| 10 | 透明 |
| 11 | 灰 |
| 12 | 白 |
| 13 | 橙白 |
| 14 | 白橙 |
| 15 | 青白 |
| 16 | 白青 |
ケーブル色表【25芯】
| 1 | 黒 |
|---|---|
| 2 | 茶 |
| 3 | 赤 |
| 4 | 橙 |
| 5 | 黄 |
| 6 | 緑 |
| 7 | 青 |
| 8 | 紫 |
| 9 | 桃 |
| 10 | 透明 |
| 11 | 灰 |
| 12 | 白 |
| 13 | 茶白 |
| 14 | 白茶 |
| 15 | 橙白 |
| 16 | 白橙 |
| 17 | 緑白 |
| 18 | 白緑 |
| 19 | 青白 |
| 20 | 白青 |
| 21 | 灰白 |
| 22 | 白灰 |
| 23 | 赤青 |
| 24 | 青赤 |
| 25 | 緑黄 |
ケーブル色表【37芯】
| 1 | 黒 |
|---|---|
| 2 | 茶 |
| 3 | 赤 |
| 4 | 橙 |
| 5 | 黄 |
| 6 | 緑 |
| 7 | 青 |
| 8 | 紫 |
| 9 | 桃 |
| 10 | 透明 |
| 11 | 灰 |
| 12 | 白 |
| 13 | 茶白 |
| 14 | 白茶 |
| 15 | 橙白 |
| 16 | 白橙 |
| 17 | 緑白 |
| 18 | 白緑 |
| 19 | 青白 |
| 20 | 白青 |
| 21 | 灰白 |
| 22 | 白灰 |
| 23 | 赤青 |
| 24 | 青赤 |
| 25 | 赤橙 |
| 26 | 橙赤 |
| 27 | 赤緑 |
| 28 | 緑赤 |
| 29 | 赤茶 |
| 30 | 茶赤 |
| 31 | 赤灰 |
| 32 | 灰赤 |
| 33 | 黒青 |
| 34 | 青黒 |
| 35 | 黒橙 |
| 36 | 橙黒 |
| 37 | 緑黄 |
| CC2725 | ペア数：12 1/2 導体数：25 ジャケット直径：11.4mm |
|---|
仕様書はご用意しております。
