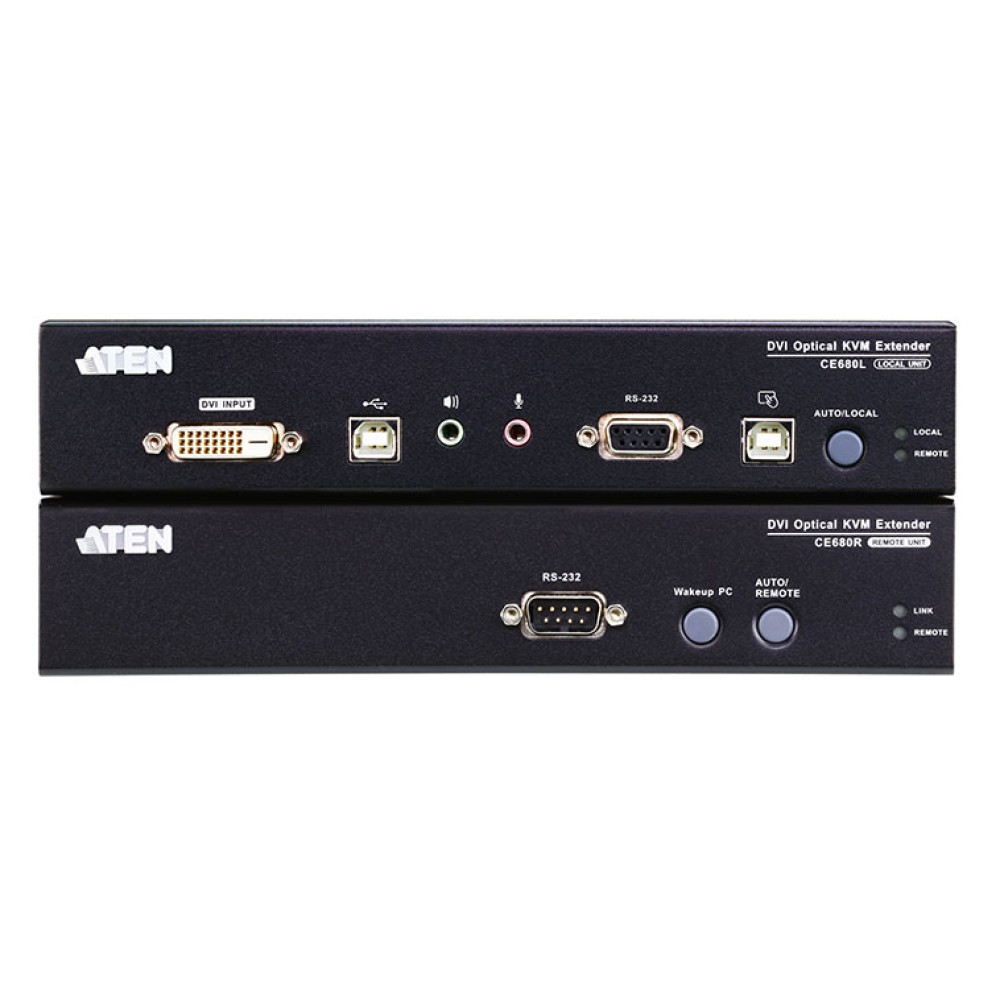

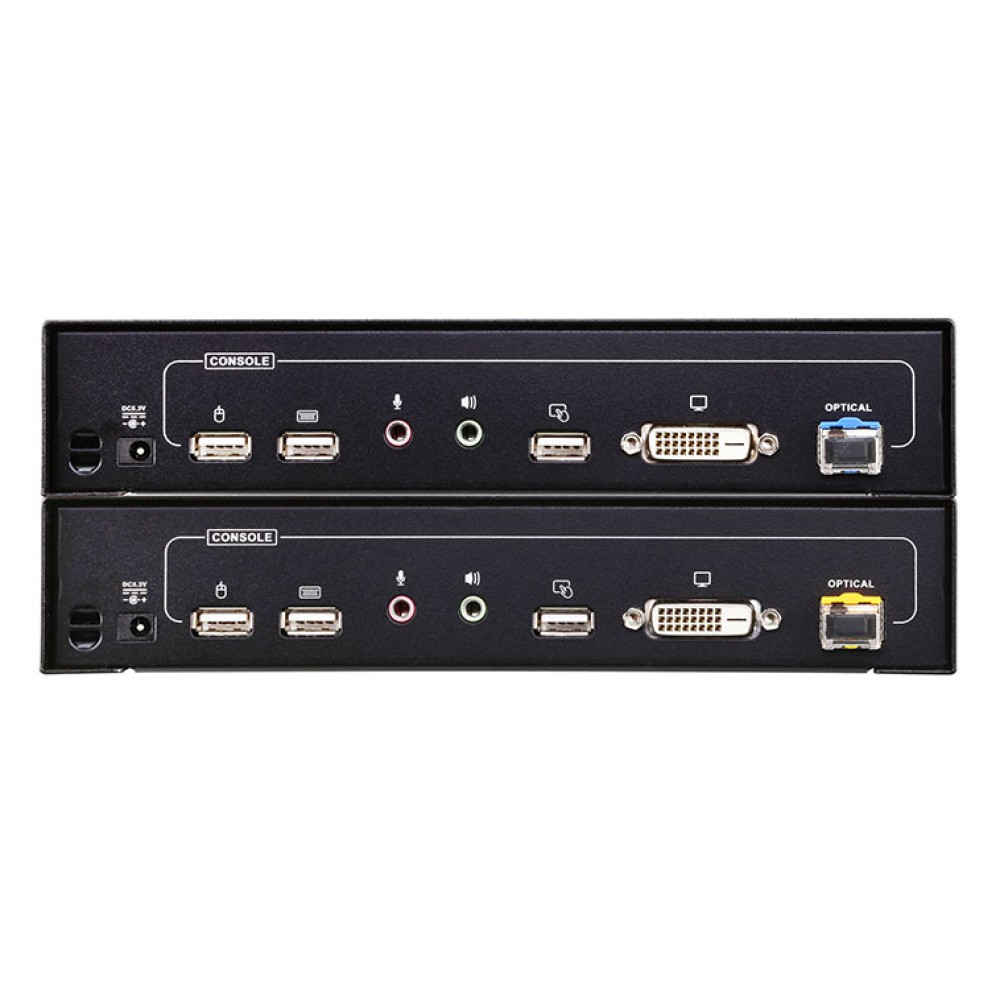

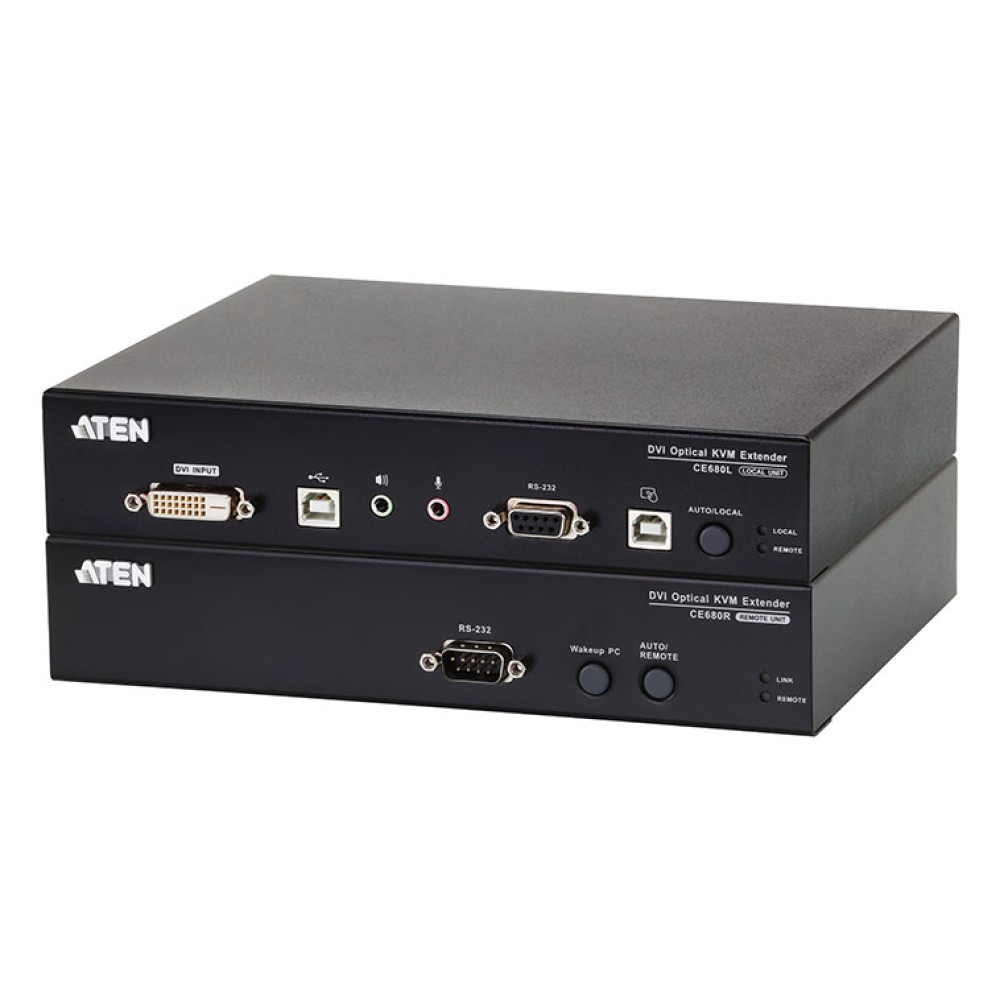

CE680
光ファイバーKVMエクステンダー
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- ローカル・リモートコンソールからコンピューターまたはKVMスイッチにアクセス可能
- 光ファイバーケーブルを使用してローカルとリモートユニットの距離を最長600mまで延長
- DVI-DインターフェースおよびDVIシングルリンク信号対応
- 解像度 - 1,920×1,200@60Hz(24-bits)、長距離の延長（最大600m)でも高品質で鮮明な画像の出力が可能
- タッチパネル対応 - 10ポイントマルチタッチデバイスを含むタッチパネルを接続して、高度な双方向通信の用途に対応（ドライバー不要）
- デュアルコンソール操作対応 - ローカルおよびリモートコンソール（USBキーボード・マウス・モニター）からコンピューターの操作が可能
- 光ファイバーケーブル1本で、ローカルとリモートユニットを接続
- HDCP準拠
- RS-232ポート搭載 - ターミナルデバイスやバーコードスキャナーのようなシリアルデバイスを接続可能（ボーレート115200bps)
- PCウェイクアップ対応 - リモートユニットにあるプッシュボタンを押すことで、RS-232経由でローカル側にあるPCの起動が可能
- オーディオ対応 - ステレオスピーカーおよびマイクロフォン対応
- ラックマウント対応
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- FAQ
CE680は光ファイバーによって、HDビデオ、オーディオおよびシリアル信号を標準DVIケーブルやカテゴリ5eケーブルを使用した延長時の長さ制限を超えた距離まで延長することができるDVI USB KVMエクステンダーです。本製品はローカルソースからのオーディオ/ビデオストリームを受信し、データをシリアル変換して、3.125Gbpsシングル光ファイバー（最大解像度1,920×1,200@60Hz, 24-bits）を経由して送信します。
本製品はキーボード/マウスのリモートコントロール信号とRS-232信号（最大115kbps)を延長し、双方向で通信できるので、バーコードスキャナーのようなシリアルデバイスを接続することも可能です。ローカルおよびリモートユニットのリアパネルにあるUSBポートにUSBタッチパネルを接続して、そこからローカル側に接続したコンピューターを操作できます。
CE680は、ローカルとリモートコンソール（USBキーボード・マウス・モニター）の両方からコンピューターにアクセスできます。結線が簡単なので、すぐにセットアップ可能です。本製品はFA、工場、交通管制センター、発電所や環境モニタリングを行う場所等での使用に最適です。
| 機能 | CE680L | CE680R | |
|---|---|---|---|
| コンピューター接続数 | 1 | - | |
| コンソール接続数 | 1 | 1 | |
| コンピューター側対応 インターフェース |
キーボード | USB | USB |
| マウス | |||
| コンピューター側コネクタ | キーボード | USBタイプBメス×1 | - |
| マウス | |||
| モニター | DVI-Dメス×1 | - | |
| スピーカー | ミニオーディオジャック×1 | - | |
| マイク | ミニオーディオジャック×1 | - | |
| タッチパネル | USBタイプBメス×1 | - | |
| コンソール側コネクタ | キーボード | USBタイプAメス×1 | |
| マウス | USBタイプAメス×1 | ||
| モニター | DVI-Dメス×1 | ||
| スピーカー | ミニオーディオジャック×1 | ||
| マイク | ミニオーディオジャック×1 | ||
| タッチパネル | USBタイプAメス×1 | ||
| 電源ジャック | DC電源ジャック×1 | ||
| ユニット間接続（光ファイバー入力/出力） | 双方向性SFP(LC)×1 | ||
| RS-232Cポート | DB9ピンメス×1 | DB9ピンオス×1 | |
| LED | ローカル | グリーン×1 | - |
| リモート | グリーン×1 | グリーン×1 | |
| リンク | - | グリーン×1 | |
| スイッチ | 操作モード | プッシュボタン×1 | |
| ウェイクアップPC | - | プッシュボタン×1 | |
| 光ファイバ | 操作距離* | 600m(シングルモードファイバー使用） | |
| 波長 | 1310/1550nm(シングルモードファイバー使用） | ||
| データレート | 3.125G bps(シングルモードファイバー) | ||
| キーボード・マウスエミュレーション | USB | ||
| 電源仕様(アダプタ) | 型番:0AD8-0605-24EG 入力:AC100～240V 50～60Hz 出力:DC5.3V 2.4A |
||
| 消費電力 | 10.2W | 9W | |
| 最大延長距離 | 600m | ||
| 解像度 | 1,920×1,200@60Hz (600m) | ||
| 動作環境 | 動作温度 | 0～50℃ | |
| 保管温度 | -20～60℃ | ||
| 湿度 | 0～80%RH、結露なきこと | ||
| ケース材料 | メタル | ||
| 重量 | 1.1kg | 1.08kg | |
| サイズ(W×D×H） | 215×163×42 mm | 215×163×42 mm | |
| 同梱品 | 2L-7D02U(1.8m)ケーブル×1 電源アダプター×2 ラックマウントキット×1 クイックスタートガイド×1 |
||
*操作距離は概算値です。この標準的な最大延長距離は、ファイバーの種類、バンド幅、コネクターの接合具合、信号のロス、モード/波長分散や環境要因などによって変化します。
Diagram
| CE680L | 光ファイバーKVMエクステンダ |
|---|---|
| CE680R |
