ATEN

CL5708MJJS

8ポート LCD一体型KVMPドロワー

主な製品特長

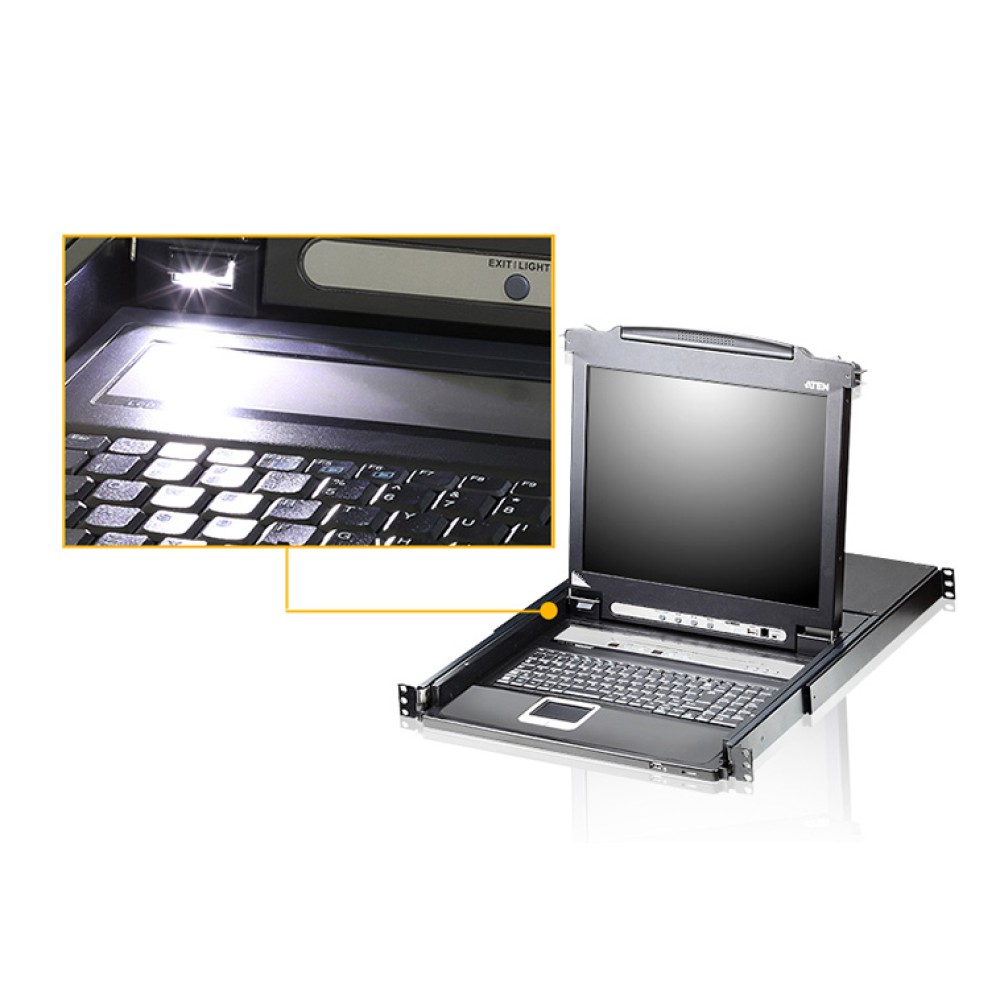

  • Slideaway™17インチLCD一体型8ポートKVMPドロワー
  • 省スペース設計 - 2箇所のコンソール(1バス)から最大8台のコンピュータを操作することが可能
  • デイジーチェーン接続でKVMスイッチを増設可能-KVMスイッチの追加は最大31台まで、最大504台のコンピュータを操作可能
  • デイジーチェーン接続対応スイッチ::CS1708ACS1716A
  • デュアルインターフェース - コンピュータおよびコンソールはPS/2およびUSBの両インターフェースに対応
  • ドロワーに接続されている各コンピュータで共有可能なUSBハブポートを搭載*
  • マルチプラットフォーム対応 - Windows 2000/XP/Vista、Linux、Mac、Sun
  • Windows、Mac、Sun対応USBキーボードとの併用が可能
  • コンピュータ側のインターフェースはPS/2、USB両対応
  • PS/2、USBキーボード・マウスエミュレーション機能 - 接続されているコンピュータは、スイッチがどのポートを選択していてもエラーを回避して起動
  • 外付けUSBマウスの使用に対応
  • VGA解像度 - 最大1,280×1,024@75Hz、DDC2B準拠
  • コンピュータ切替方法 - プッシュボタン、ホットキー、OSD
  • デイジーチェーン接続の構成におけるステーション位置を自動認識 - 手動によるDIPスイッチの設定が不要。ステーション位置は製品フロントパネルでLED表示
  • ステーション位置の変更時にはポートネームを自動更新
  • 2レベルユーザーアクセス制御 - 最大4名のユーザーおよび1名のアドミニストレーターの作成可能、各ユーザーにはポート別アクセス権限を設定可能
  • オートスキャン機能 - ユーザーが選択したコンピュータのみを自動的に監視
  • ブロードキャスト対応 - キーボードから入力したコマンドを、製品に接続されている全コンピュータに対して実行することが可能
  • ホットプラグ対応 - KVMスイッチの電源を切ることなくコンピュータの追加や取り外しが可能
  • 切り替え時のビープ音をホットキーやOSDで設定可能
  • デイジーチェーン接続の環境下においては、デイジーチェーンケーブル経由で全KVMスイッチに同時にファームウェアアップグレードを実行

*製品に接続されたUSBデバイスへのアクセスは、製品とコンピュータの間にUSB対応のKVMケーブルを使用したときに限りご利用いただけます。
PS/2対応のKVMケーブルを使用した場合はこの機能はご利用いただけません。
また、USBデバイスは、CL5708に直接接続されているコンピュータからはアクセス可能ですが、子機となるスイッチからアクセスすることはできませんのでご注意ください。

RoHS指令準拠

シリーズ

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

  • 概要
  • 仕様
  • 型番
  • シリーズ


CL5708 は、8台のコンピュータ切替機能を搭載したKVMPドロワーです。本製品は、1台で使用することはもちろん、最大31台のKVMスイッチを追加してデイジーチェーン接続することもできます。この場合、1箇所のKVMコンソールから最大504台のコンピュータを管理することができます。

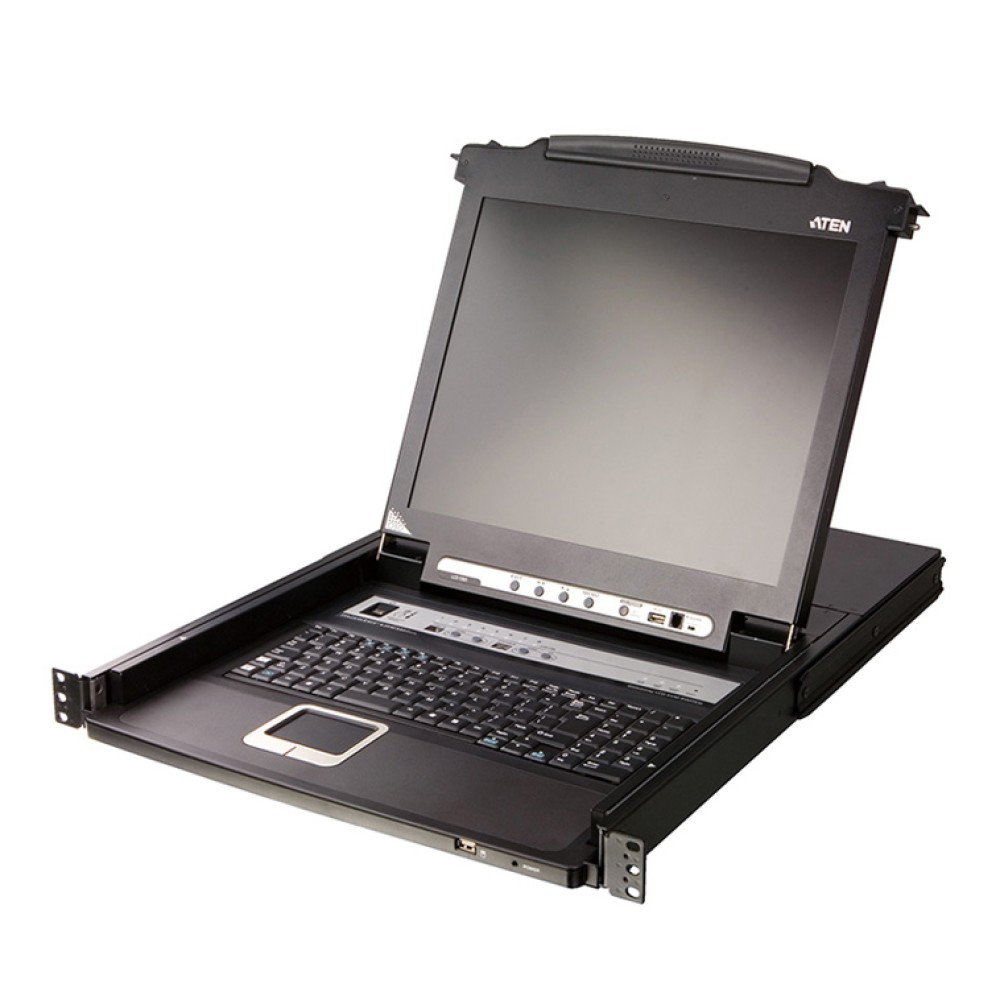

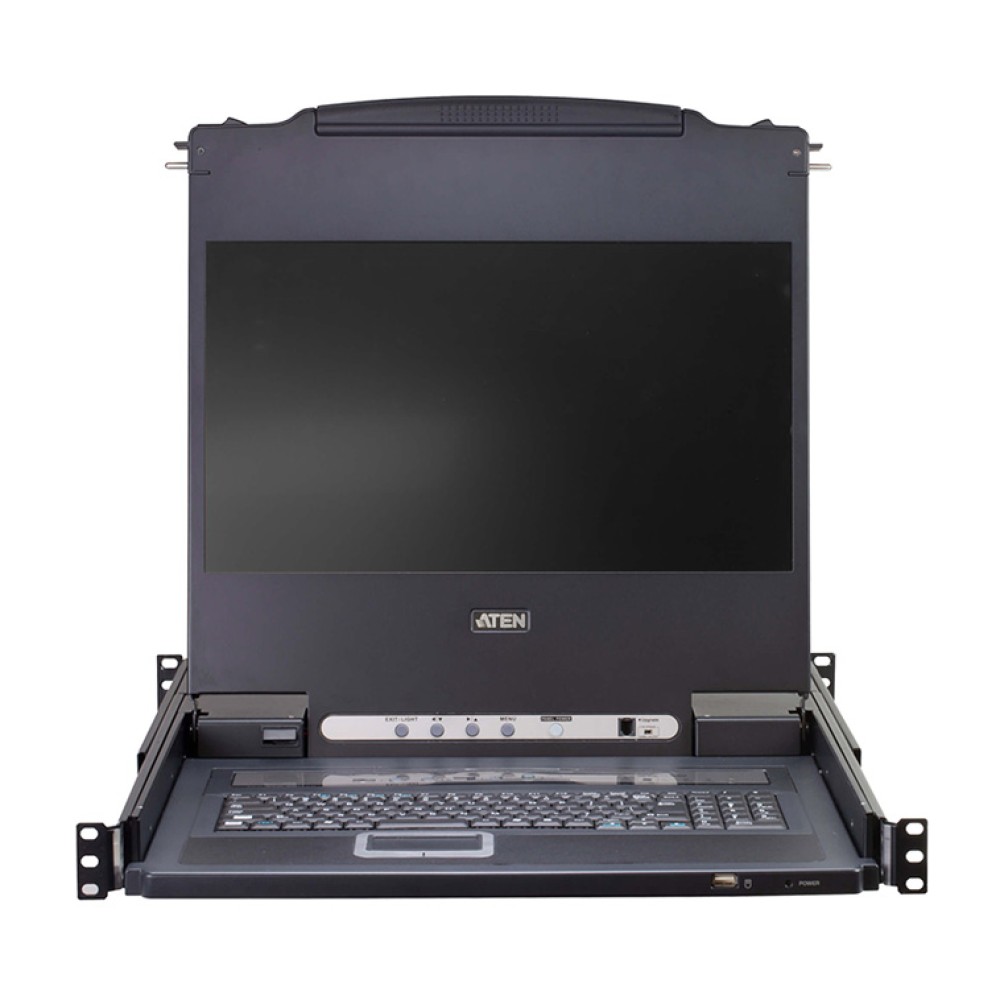

また、CL5708はシステムラック1Uサイズにキーボード、17インチLCDモニタ、およびタッチパッドを統合した構造を採用していますので、ユーザーは本製品によってサーバールームの省スペース化かつ作業の効率化が実現できます。

LCDモニタは17インチ、また、ポート数は8ポート/16ポートの計2機種をご用意しております。


Diagram

CL5708接続イメージ

機能 CL5708
コンピュータ接続数 ダイレクト接続 8
最大(デイジーチェーン) 504
コンソール接続数 1
セカンドコンソール 1
コンピュータ側
対応インターフェース
キーボード PS/2、USB
マウス
セカンドコンソール側
対応インターフェース
キーボード PS/2、USB
マウス
モニタ
ポート選択方法 OSD、ホットキー、プッシュボタン

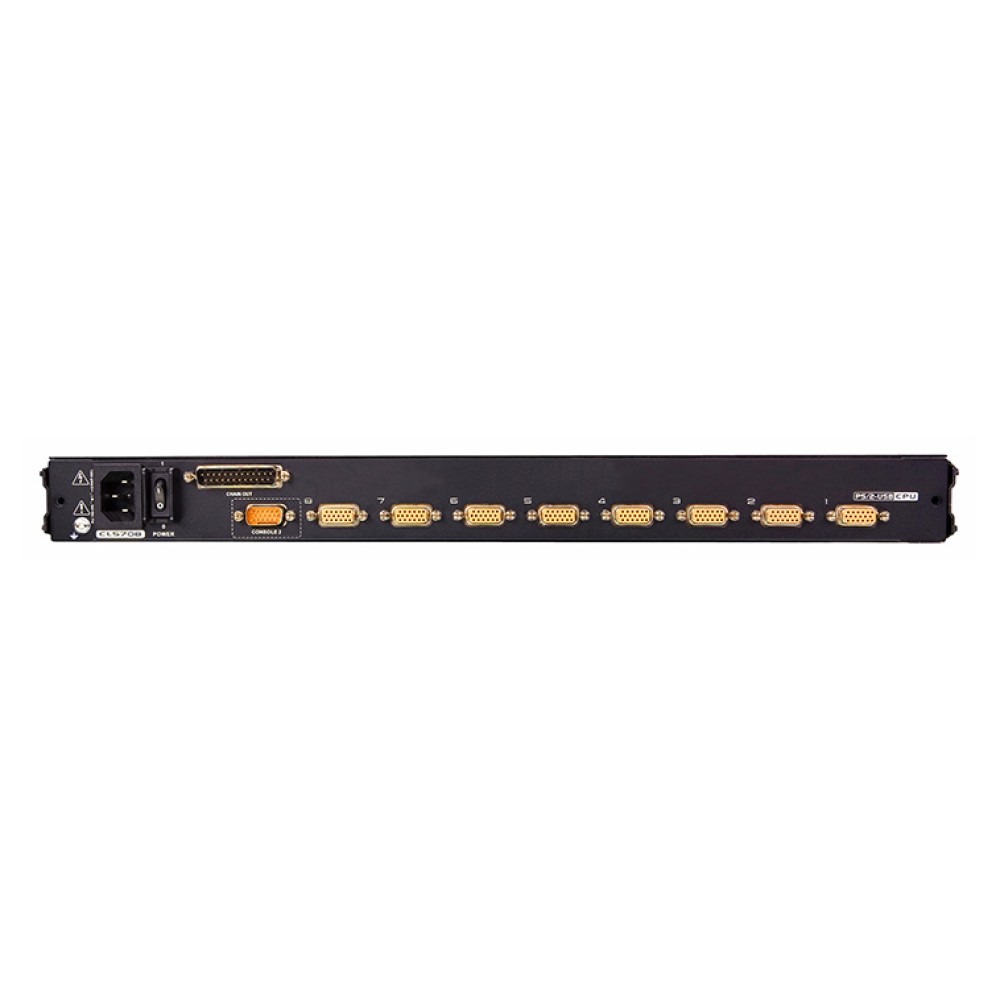

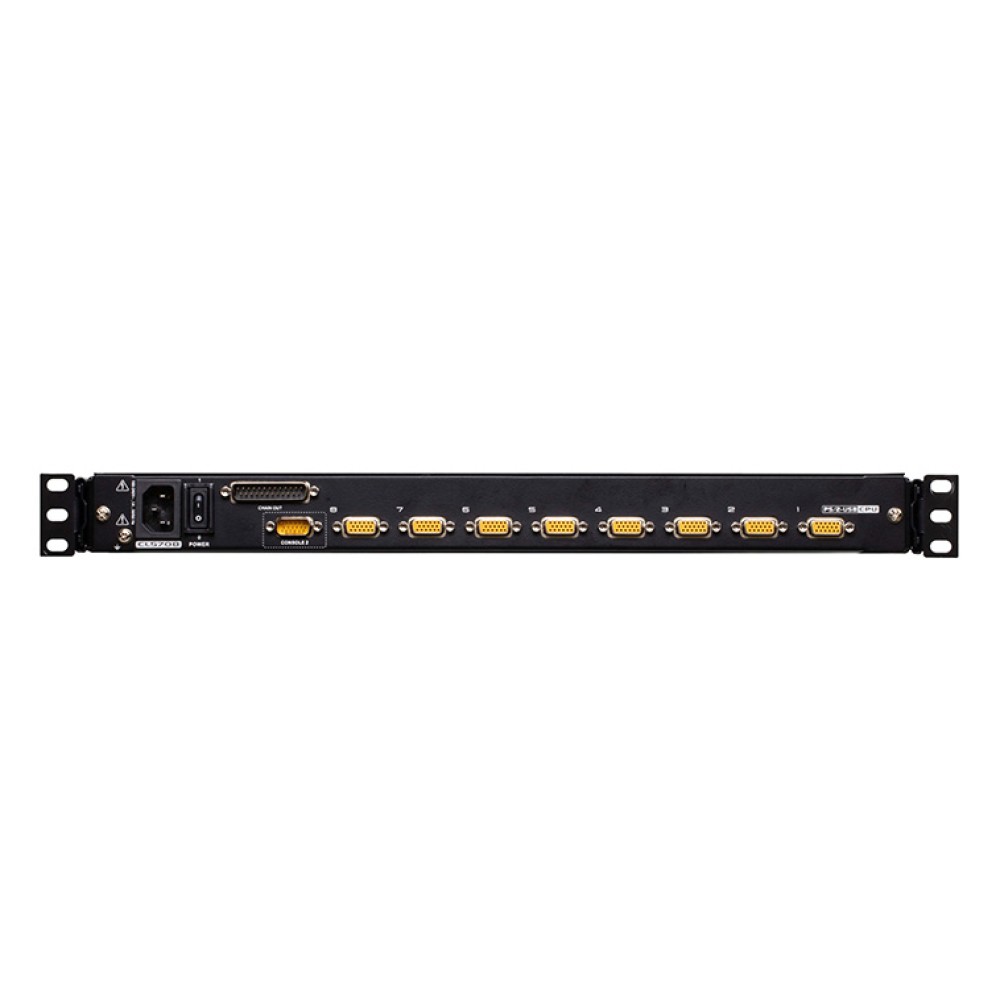

コンピュータ側
コネクタ
キーボード SPHDメス(イエロー)×8
マウス
モニタ
セカンドコンソール側
コネクタ
キーボード SPHDオス(イエロー)×1
マウス
モニタ
スイッチ リセット ピンホール型スイッチ×1
ポート選択 プッシュボタン×2
ステーション選択 プッシュボタン×2
電源 ロッカースイッチ×1
LCD 調節 プッシュボタン×4
LCD ON/OFF LEDプッシュボタン(オレンジ)×1
ファームウェアアップグレード スイッチ×1
デイジーチェーンポート OUT DB-25ピンオス×1
ファームウェアアップグレードポート RJ-11×1
外付けマウスポート USBタイプAメス×1
USBポート USBタイプAメス×1
電源ソケット 3極AC電源ソケット×1
LED オンライン オレンジ×8
ポートID 7セグメントデジタル表示
オレンジ×2
ステーションID 7セグメントデジタル表示
オレンジ×2
電源 ダークグリーン×1
Num Lock グリーン×1
Caps Lock グリーン×1
Scroll Lock グリーン×1
キーボード・マウスエミュレーション PS/2、USB
スキャンインターバル 1~255秒(ユーザー設定) / 5秒(デフォルト)
電源仕様 AC100V~240V、50Hz/60Hz
消費電力 17インチLCD 27.5W
VGA解像度 最大1,280×1,024@75Hz、DDC2B準拠
動作環境 動作温度(17インチLCD) 0~40℃
保管温度 -20~60℃
湿度 0~80%RH、結露なきこと
ケース材料 メタル、プラスチック
重量 17インチLCD 13.8kg
サイズ(W×D×H) 17インチLCD 480×634×44mm
同梱品 2L-5202U(1.8m)ケーブル×2
コンソールケーブル×1
ファームウェアアップグレードケーブル×1
電源ケーブル(1.8m)×1
接地線×1
イージーセットアップラックマウントキット(ショートorロング)×1
クイックスタートガイド
ユーザーマニュアル
対応KVMケーブル 《PS/2KVMケーブル》
2L-5201P(1.2m)
2L-5202P(1.8m)
2L-5702P(1.8m)
2L-5203P(3m)
2L-5206P(6m)
2L-5210P(10m)

《USBKVMケーブル》
2L-5201U(1.2m)
2L-5202U(1.8m)
2L-5203U(3m)
2L-5205U(5m)

*注意:標準でUSBケーブル2L-5202U(1.8m)×2が付属しています。
デイジーチェーン対応製品 ACS-1208A
ACS-1216A
CS-1708
CS-1716
CS1708A
CS1716A
デイジーチェーン用ケーブル 2L-1700(0.6m)
2L-1701(1.8m)
2L-1703(3m)
2L-1705(5m)
2L-1715(15m)
旧SUNシステム専用ケーブル(13W3+ミニDIN8ピン) CV-130A(1.8m)
新SUNシステム専用ケーブル(D-SUB15ピン+USB) 2L-5201U(1.2m)
2L-5202U(1.8m)
2L-5203U(3m)
2L-5205U(5m)
MAC用ケーブル 2L-5201U(1.2m)
2L-5202U(1.8m)
2L-5203U(3m)
2L-5205U(5m)

・CL5708型番一覧
CL5708製品にはイージーセットアップラックマウントキットが付属します。ご購入の際にはラックマウントキットタイプ及び、指紋リーダーの有無をご指定ください。
17インチ イージーセットアップ・ラックマウントキット
(対応ラック奥行き)
指紋認証 型番
CL5708 ショート
(42cm - 70cm)
CL5708FMJJS
CL5708MJJS
ロング
(68cm - 105cm)
CL5708FMJJL
CL5708MJJL
※注意:上記ラックマウントキットの対応奥行き表示は、ラック取り付け支柱間の距離を表しています。実際のラックマウント作業の際には、ラック内寸に対するドロワー本体の奥行きやケーブル取り回しを考慮する必要がありますのでご注意ください。

CL5708MJJS 8ポートKVMスイッチ付デュアルインターフェース USBポート&USBマウスポート付き 17インチLCDモニタ ショートレール
CL5708MJJL 8ポートKVMスイッチ付デュアルインターフェース USBポート&USBマウスポート付き 17インチLCDモニタ ロングレール
