ATEN

CL5708MJJL

8ポート LCD一体型KVMPドロワー

主な製品特長

Slideaway™17インチLCD一体型8ポートKVMPドロワー
省スペース設計 - 2箇所のコンソール(1バス)から最大8台のコンピュータを操作することが可能
デイジーチェーン接続でKVMスイッチを増設可能－KVMスイッチの追加は最大31台まで、最大504台のコンピュータを操作可能
デイジーチェーン接続対応スイッチ：：CS1708A、CS1716A
デュアルインターフェース - コンピュータおよびコンソールはPS/2およびUSBの両インターフェースに対応
ドロワーに接続されている各コンピュータで共有可能なUSBハブポートを搭載*
マルチプラットフォーム対応 - Windows 2000/XP/Vista、Linux、Mac、Sun
Windows、Mac、Sun対応USBキーボードとの併用が可能
コンピュータ側のインターフェースはPS/2、USB両対応
PS/2、USBキーボード・マウスエミュレーション機能 - 接続されているコンピュータは、スイッチがどのポートを選択していてもエラーを回避して起動
外付けUSBマウスの使用に対応
VGA解像度 - 最大1,280×1,024@75Hz、DDC2B準拠
コンピュータ切替方法 - プッシュボタン、ホットキー、OSD
デイジーチェーン接続の構成におけるステーション位置を自動認識 - 手動によるDIPスイッチの設定が不要。ステーション位置は製品フロントパネルでLED表示
ステーション位置の変更時にはポートネームを自動更新
2レベルユーザーアクセス制御 - 最大4名のユーザーおよび1名のアドミニストレーターの作成可能、各ユーザーにはポート別アクセス権限を設定可能
オートスキャン機能 - ユーザーが選択したコンピュータのみを自動的に監視
ブロードキャスト対応 - キーボードから入力したコマンドを、製品に接続されている全コンピュータに対して実行することが可能
ホットプラグ対応 - KVMスイッチの電源を切ることなくコンピュータの追加や取り外しが可能
切り替え時のビープ音をホットキーやOSDで設定可能
デイジーチェーン接続の環境下においては、デイジーチェーンケーブル経由で全KVMスイッチに同時にファームウェアアップグレードを実行

*製品に接続されたUSBデバイスへのアクセスは、製品とコンピュータの間にUSB対応のKVMケーブルを使用したときに限りご利用いただけます。
PS/2対応のKVMケーブルを使用した場合はこの機能はご利用いただけません。
また、USBデバイスは、CL5708に直接接続されているコンピュータからはアクセス可能ですが、子機となるスイッチからアクセスすることはできませんのでご注意ください。

RoHS指令準拠

カテゴリー

シリーズ

CL5708 製品一覧

製品に関するお問い合わせ

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

概要
仕様
型番
シリーズ

CL5708 は、8台のコンピュータ切替機能を搭載したKVMPドロワーです。本製品は、1台で使用することはもちろん、最大31台のKVMスイッチを追加してデイジーチェーン接続することもできます。この場合、1箇所のKVMコンソールから最大504台のコンピュータを管理することができます。

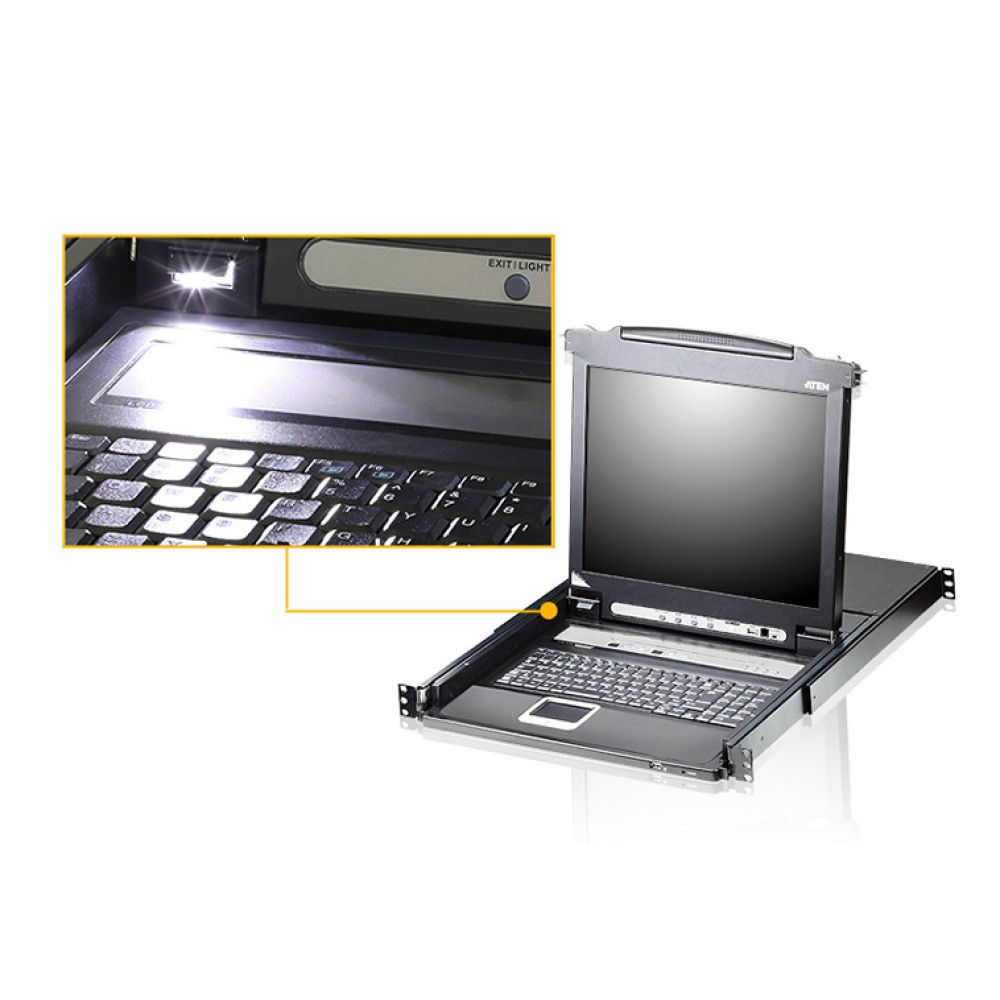

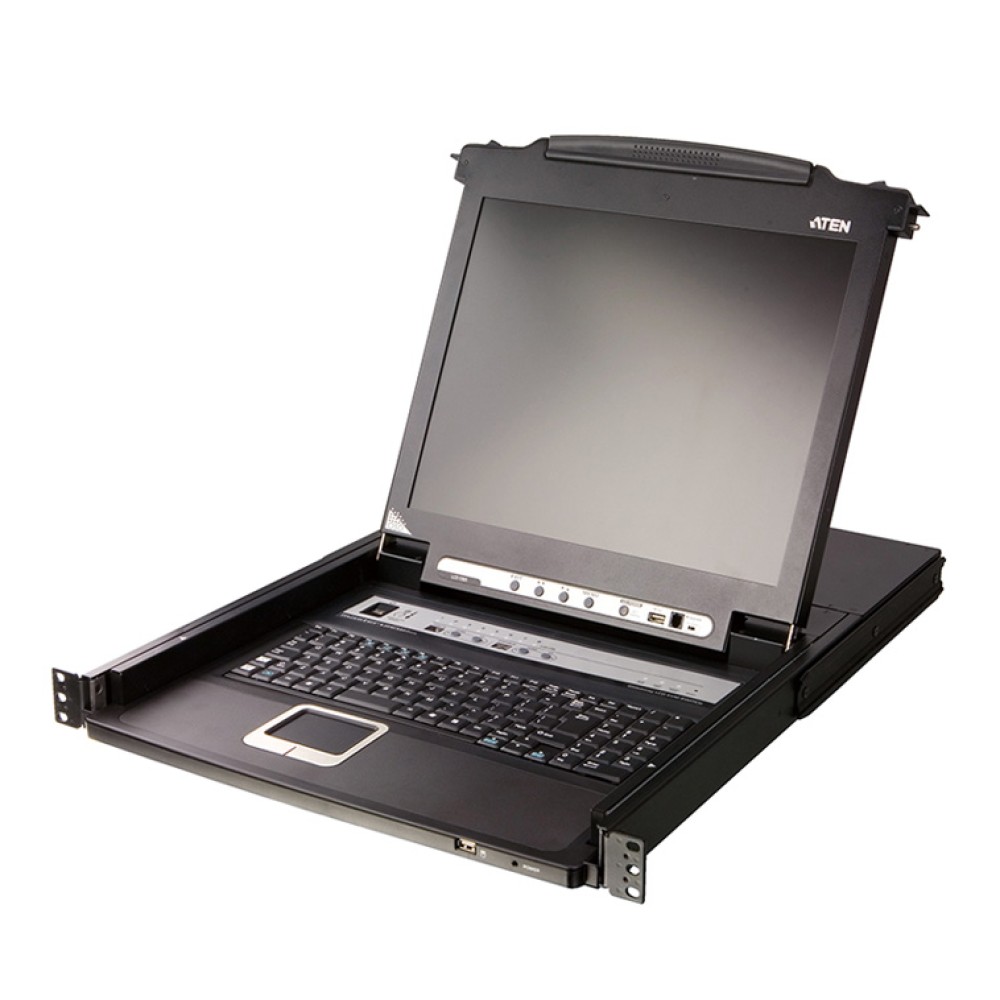

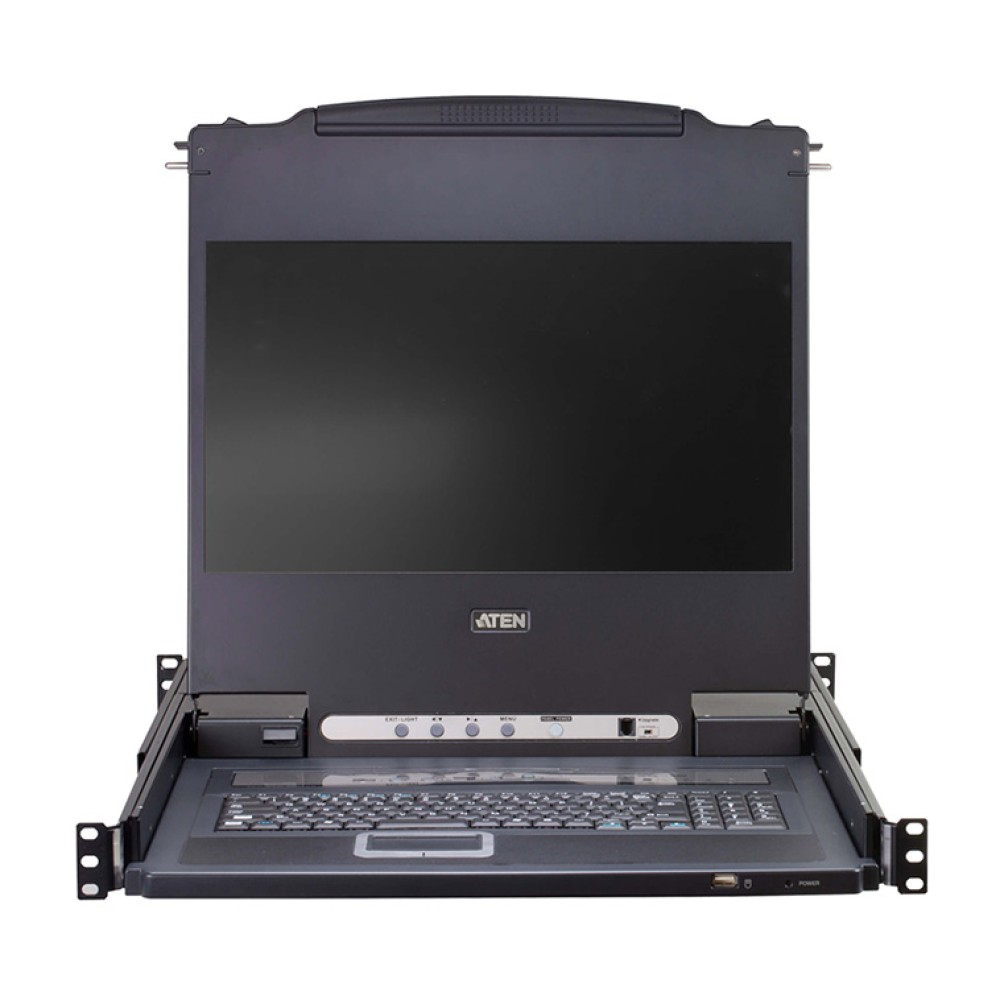

また、CL5708はシステムラック1Uサイズにキーボード、17インチLCDモニタ、およびタッチパッドを統合した構造を採用していますので、ユーザーは本製品によってサーバールームの省スペース化かつ作業の効率化が実現できます。

LCDモニタは17インチ、また、ポート数は8ポート/16ポートの計2機種をご用意しております。

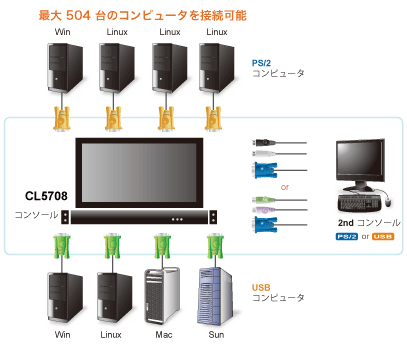

Diagram

機能		CL5708
コンピュータ接続数	ダイレクト接続	8
コンピュータ接続数	最大(デイジーチェーン)	504
コンソール接続数		1
セカンドコンソール		1
コンピュータ側対応インターフェース	キーボード	PS/2、USB
コンピュータ側対応インターフェース	マウス	PS/2、USB
セカンドコンソール側対応インターフェース	キーボード	PS/2、USB
	マウス
	モニタ
ポート選択方法		OSD、ホットキー、プッシュボタン

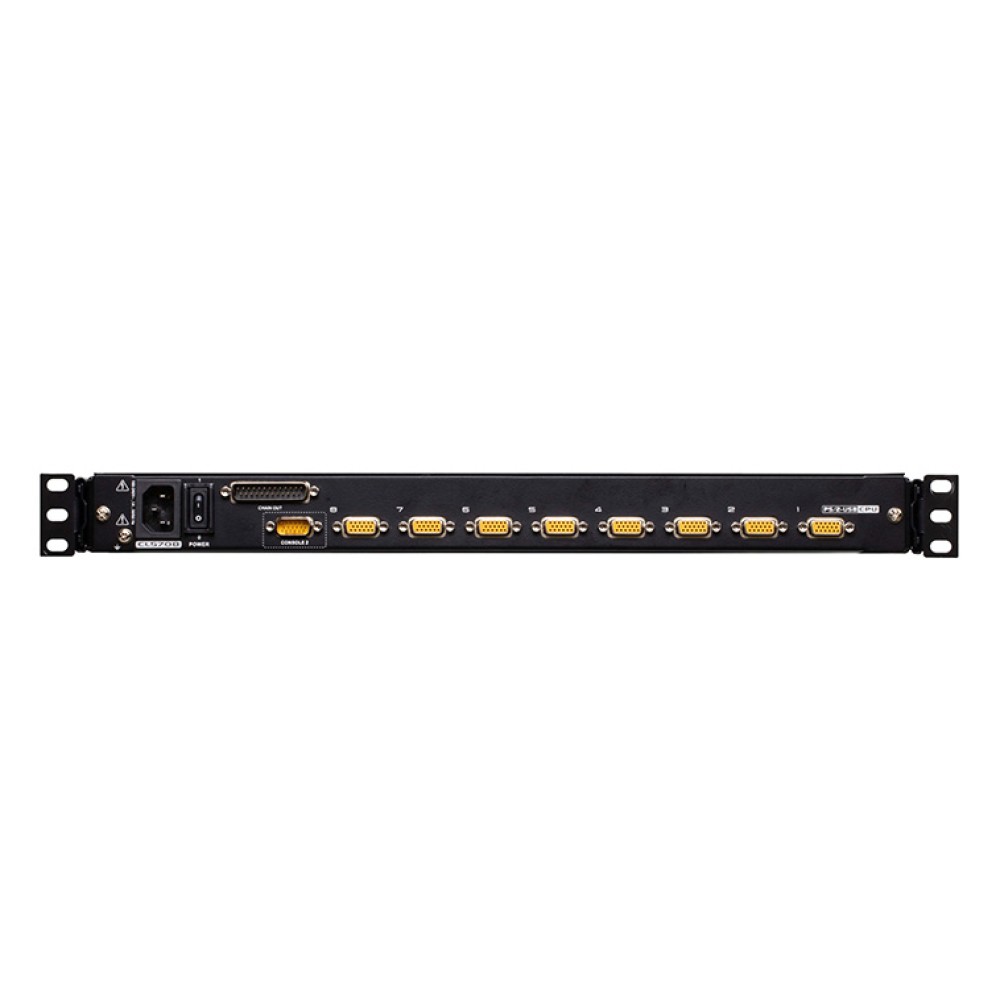

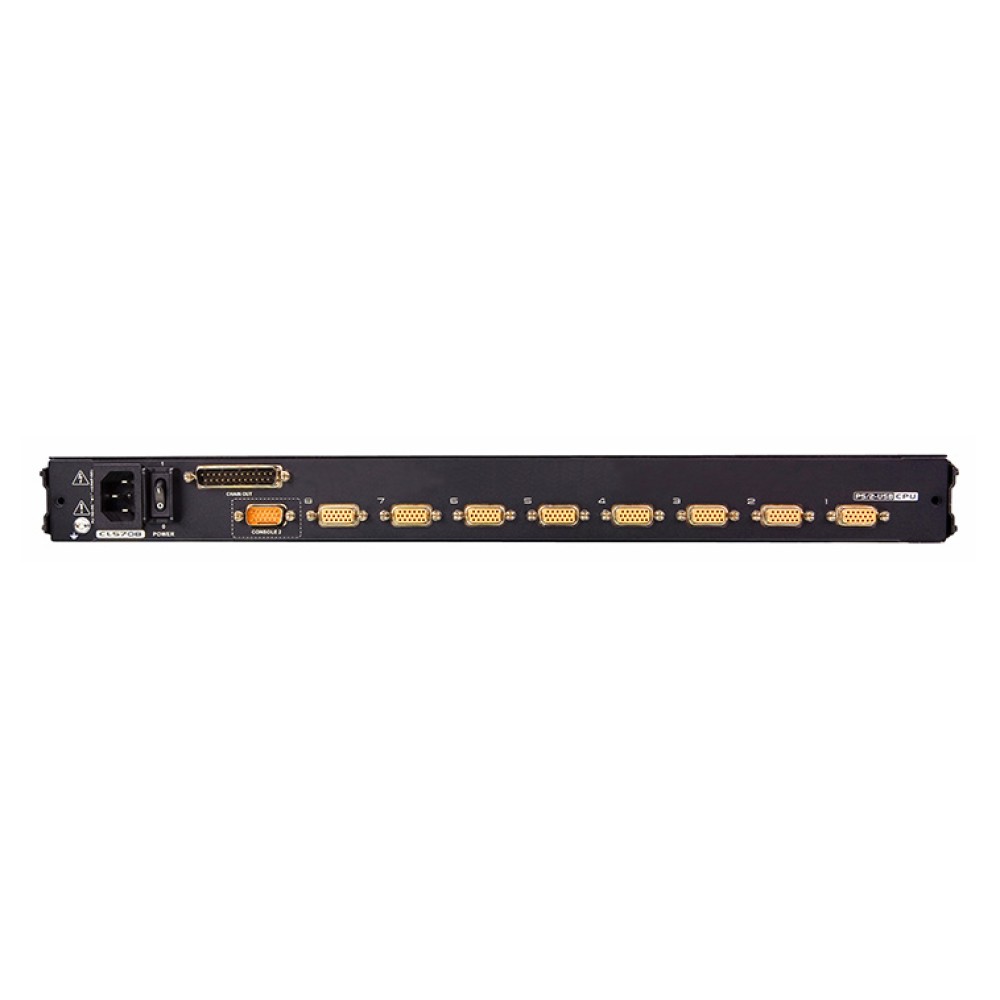

コンピュータ側コネクタ	キーボード	SPHDメス(イエロー)×8
	マウス
	モニタ
セカンドコンソール側コネクタ	キーボード	SPHDオス(イエロー)×1
	マウス
	モニタ
スイッチ	リセット	ピンホール型スイッチ×1
	ポート選択	プッシュボタン×2
	ステーション選択	プッシュボタン×2
	電源	ロッカースイッチ×1
	LCD　調節	プッシュボタン×4
	LCD　ON/OFF	LEDプッシュボタン(オレンジ)×1
	ファームウェアアップグレード	スイッチ×1
デイジーチェーンポート	OUT	DB-25ピンオス×1
ファームウェアアップグレードポート		RJ-11×1
外付けマウスポート		USBタイプAメス×1
USBポート		USBタイプAメス×1
電源ソケット		3極AC電源ソケット×1
LED	オンライン	オレンジ×8
	ポートID	7セグメントデジタル表示オレンジ×2
	ポートID	7セグメントデジタル表示オレンジ×2
	ステーションID	7セグメントデジタル表示オレンジ×2
	ステーションID	7セグメントデジタル表示オレンジ×2
	電源	ダークグリーン×1
	Num Lock	グリーン×1
	Caps Lock	グリーン×1
	Scroll Lock	グリーン×1
キーボード・マウスエミュレーション		PS/2、USB
スキャンインターバル		1～255秒(ユーザー設定) / 5秒(デフォルト)
電源仕様		AC100V～240V、50Hz/60Hz
消費電力	17インチLCD	27.5W
VGA解像度		最大1,280×1,024＠75Hz、DDC2B準拠
動作環境	動作温度(17インチLCD)	0～40℃
	保管温度	-20～60℃
	湿度	0～80%RH、結露なきこと
ケース材料		メタル、プラスチック
重量	17インチLCD	13.8kg
サイズ（W×D×H）	17インチLCD	480×634×44mm
同梱品		2L-5202U(1.8m)ケーブル×2 コンソールケーブル×1 ファームウェアアップグレードケーブル×1 電源ケーブル(1.8m)×1 接地線×1 イージーセットアップラックマウントキット(ショートorロング)×1 クイックスタートガイドユーザーマニュアル
対応KVMケーブル		《PS/2KVMケーブル》 2L-5201P(1.2m) 2L-5202P(1.8m) 2L-5702P(1.8m) 2L-5203P(3m) 2L-5206P(6m) 2L-5210P(10m) 《USBKVMケーブル》 2L-5201U(1.2m) 2L-5202U(1.8m) 2L-5203U(3m) 2L-5205U(5m) ＊注意：標準でUSBケーブル2L-5202U(1.8m)×2が付属しています。
デイジーチェーン対応製品		ACS-1208A ACS-1216A CS-1708 CS-1716 CS1708A CS1716A
デイジーチェーン用ケーブル		2L-1700(0.6m) 2L-1701(1.8m) 2L-1703(3m) 2L-1705(5m) 2L-1715(15m)
旧SUNシステム専用ケーブル(13W3+ミニDIN8ピン)		CV-130A(1.8m)
新SUNシステム専用ケーブル(D-SUB15ピン+USB)		2L-5201U(1.2m) 2L-5202U(1.8m) 2L-5203U(3m) 2L-5205U(5m)
MAC用ケーブル		2L-5201U(1.2m) 2L-5202U(1.8m) 2L-5203U(3m) 2L-5205U(5m)

・CL5708型番一覧
CL5708製品にはイージーセットアップラックマウントキットが付属します。ご購入の際にはラックマウントキットタイプ及び、指紋リーダーの有無をご指定ください。

17インチ	イージーセットアップ・ラックマウントキット (対応ラック奥行き)	指紋認証	型番
CL5708	ショート (42cm - 70cm)	有	CL5708FMJJS
	ショート (42cm - 70cm)	無	CL5708MJJS
	ロング (68cm - 105cm)	有	CL5708FMJJL
	ロング (68cm - 105cm)	無	CL5708MJJL

※注意：上記ラックマウントキットの対応奥行き表示は、ラック取り付け支柱間の距離を表しています。実際のラックマウント作業の際には、ラック内寸に対するドロワー本体の奥行きやケーブル取り回しを考慮する必要がありますのでご注意ください。

CL5708MJJS	8ポートKVMスイッチ付デュアルインターフェース USBポート&USBマウスポート付き 17インチLCDモニタショートレール
CL5708MJJL	8ポートKVMスイッチ付デュアルインターフェース USBポート&USBマウスポート付き 17インチLCDモニタロングレール

CL5708 製品一覧

CL5708MJJS	8ポート LCD一体型KVMPドロワー
CL5708MJJL	8ポート LCD一体型KVMPドロワー
