ATEN

CL5816NJJL

デュアルスライド対応19インチLCD一体型16ポートKVMドロワ

主な製品特長


  • デュアルスライド対応19インチLCD一体型16ポートKVMドロワ
  • 省スペース設計 - 2コンソール(1バス共有)から最大16台のコンピューターを操作可能
  • デイジーチェーン接続対応 - KVMスイッチの追加増設は最大31台まで、接続可能コンピューターは最大512台まで対応
  • デュアルインターフェース - コンピューターおよびコンソールは、PS/2、USBの両インターフェースに対応
  • ドロワに接続されている各コンピューターで共有可能なUSBハブポートを搭載
  • LCD部分は120°まで開閉可能
  • コンソールロック機能 - 未使用時にはコンソールドロワを内側にロック
  • マルチプラットフォーム対応 - Windows、Linux、Mac、Sun
  • マルチメディアUSBキーボード対応 (Windows、Linux、Mac、Sun)
  • PS/2・USBインターフェース自動認識機能
  • キーボード/マウスエミュレーション(PS/2、USB) - コンピュータのスムーズな切替を実現。また、コンソールの選択ポートにかかわらず複数コンピュータの同時起動が可能
  • セカンドコンソールポート搭載 (PS/2・USB対応)
  • 外付USBマウス用ポート搭載
  • 解像度 - 最大1,280×1,024 @75Hz
  • 多言語OSD搭載 - 日本語、英語、ドイツ語、中国語(繁体字、簡体字)対応
  • ソフトウェア不要 - ポートの切替方法として、フロントパネルのプッシュボタン、ホットキー、および多言語対応OSDメニューを提供
  • デイジーチェーン接続の構成におけるステーション位置を自動認識 - 手動によるDIPスイッチの設定が不要。ステーション位置は製品フロントパネルでLED表示
  • ステーション位置の変更時にはポートネームを自動更新
  • 2段階のユーザーアクセス制御 - 画面の参照や操作は権限のあるユーザーのみに限定
  • LCDモニター専用電源ボタン搭載
  • アドミニストレーター1名、ユーザー4名のアカウントを個別に作成可能
  • オートスキャンモード - 製品に接続された特定のコンピューターを自動的に切替表示
  • ブロードキャスト機能 - コマンドを製品配下にあるコンピューターに一斉送信
  • ホットプラグ対応 - 製品の電源を切ることなく、コンピューターの取り付け、取り外しが可能
  • ビープ音はホットキーやOSDでON/OFF切替が可能
  • デイジーチェーン接続の環境下においては、デイジーチェーンケーブル経由で全KVMスイッチに同時にファームウェアアップグレードを実行

最大5年オプション保証対応

3年保証

RoHS指令準拠

シリーズ

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

  • 概要
  • 仕様
  • 詳細情報
  • 型番
  • シリーズ

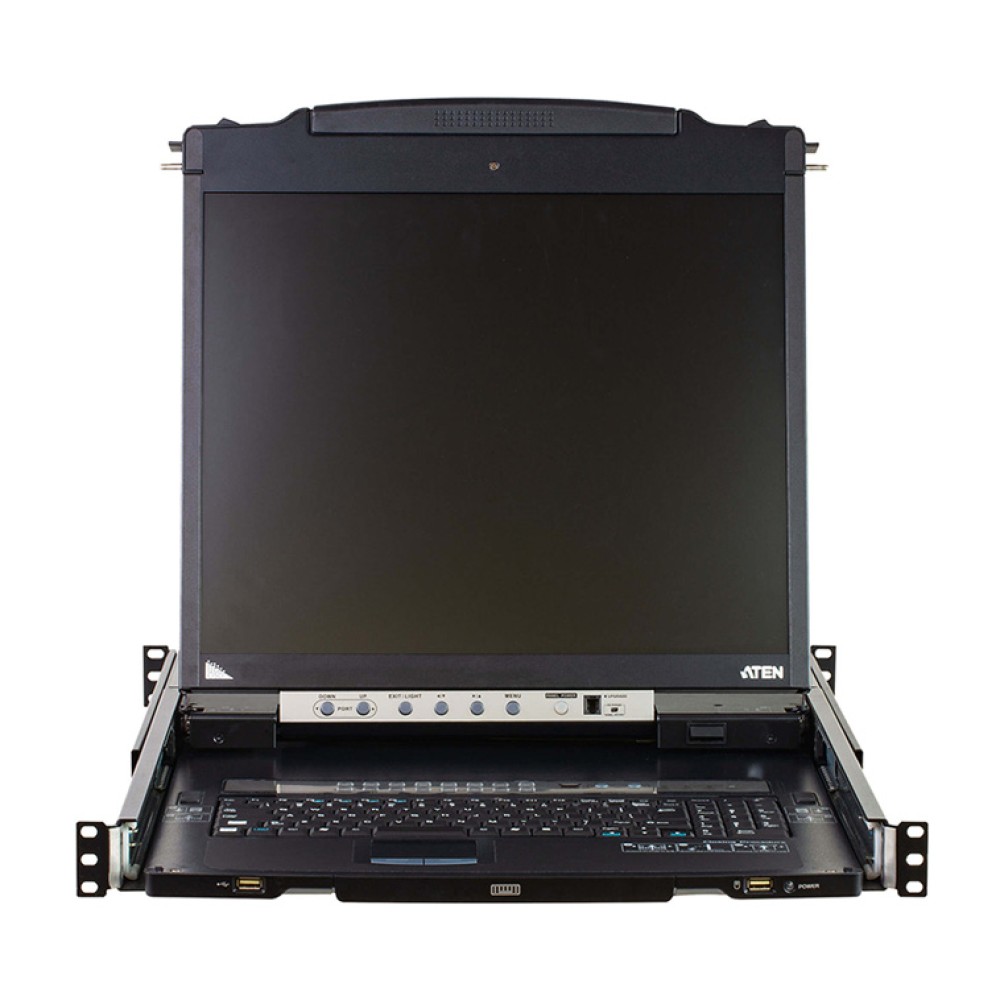

CL5816は、19インチLCDモニター搭載、デュアルスライド対応の16ポートKVMドロワです。

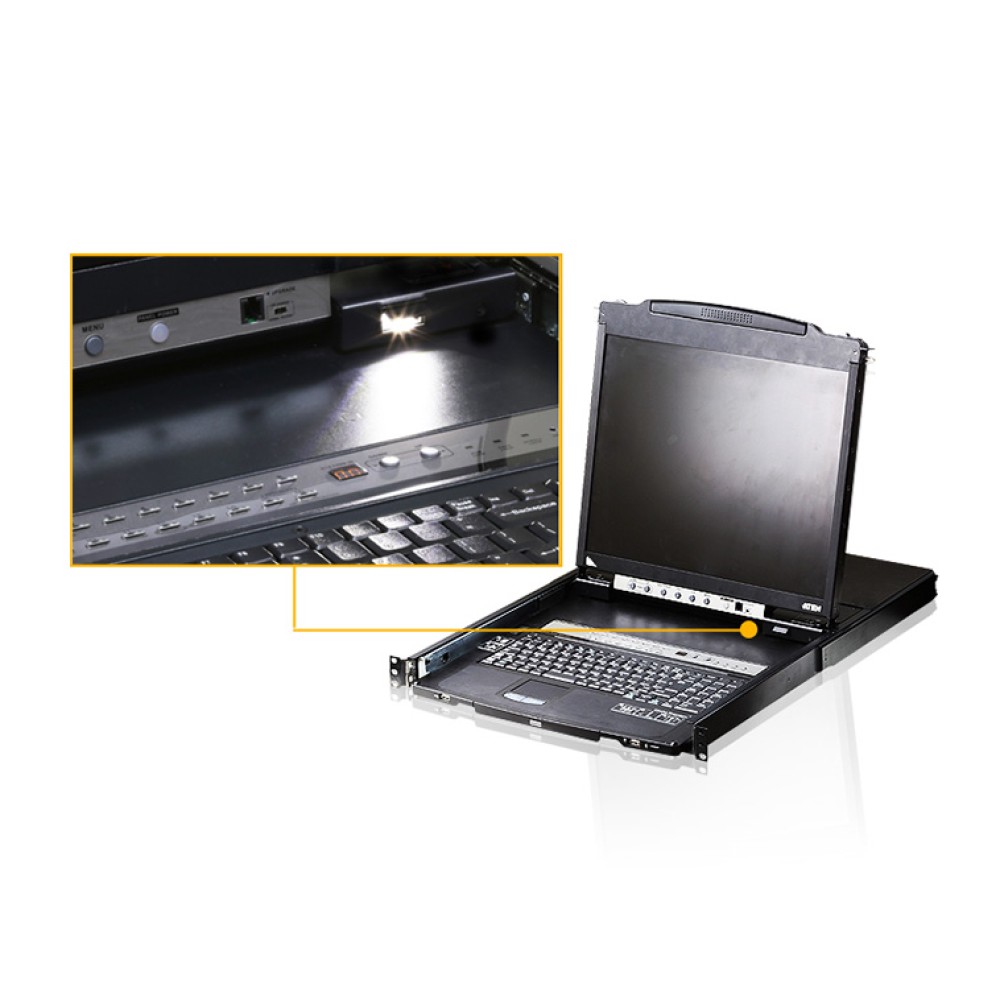

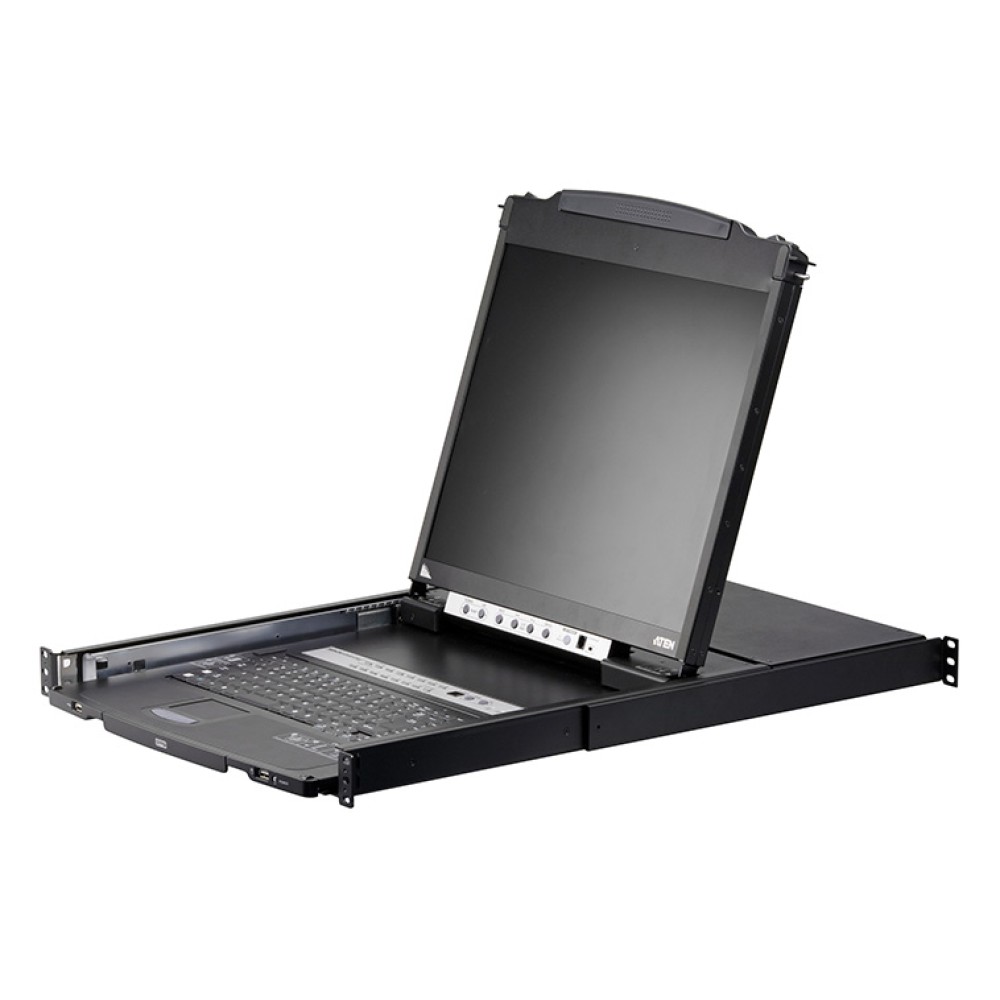

本製品はLCDパネルを搭載した上部モジュールと、キーボード・タッチパッドを搭載した下部モジュールをそれぞれ個別にスライドさせることができるのが特長です。(デュアルスライド)
キーボード・タッチパッドを操作する必要がない場合は、この部分だけをラックに収納し、LCDパネルを起こしてシステムの監視を続けられますので、お使いのサーバールームの省スペースに大きく貢献します。
製品にはPS/2、USBのどちらのタイプのコンピューターも接続可能で、本体のUSBポートに接続されたデバイスには、製品配下のコンピューターから切り替えて操作することもできます。また、配下のサーバーにコマンドを一斉送信できるブロードキャスト機能を搭載し、スペースだけでなく、作業の効率化も期待できる製品です。


機能 CL5816
コンピューター接続数 ダイレクト接続 16
最大(デイジーチェーン) 512
コンソール接続数 1
セカンドコンソール 1
コンピューター側
対応インターフェース
キーボード PS/2、USB
マウス
セカンドコンソール側
対応インターフェース
キーボード PS/2、USB
マウス
ポート選択方法 OSD、ホットキー、プッシュボタン

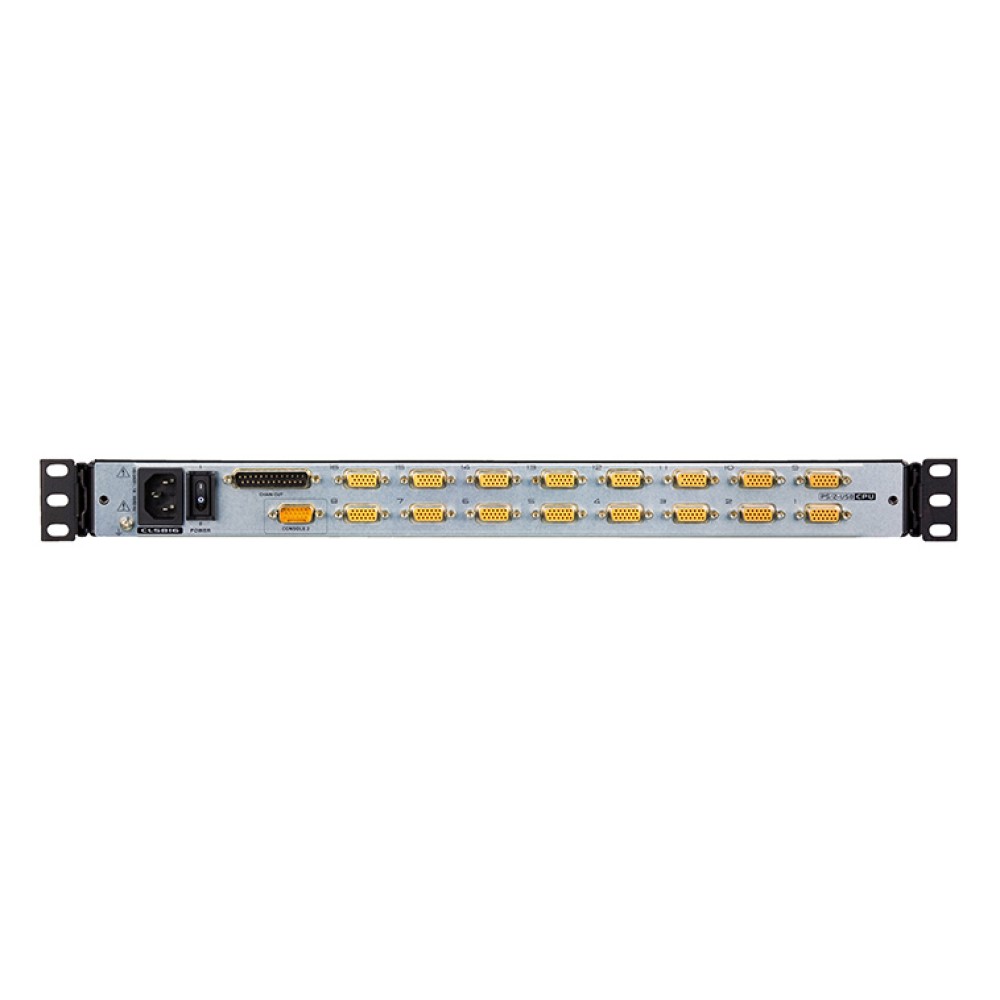

コンピューター側コネクタ キーボード SPHDメス×16
マウス
モニター
セカンドコンソール側コネクタ キーボード SPHDオス×1
マウス
モニター
スイッチ リセット ピンホール型スイッチ×1
ポート選択 プッシュボタン×2 (LCD)
プッシュボタン×16 (キーボード)
ステーション選択 プッシュボタン×2
電源 ロッカースイッチ×1
LCD 調節 プッシュボタン×4
LCD ON/OFF LEDプッシュボタン(オレンジ)×1
ファームウェアアップグレード スライドスイッチ×1
デイジーチェーンポート OUT DB-25ピンオス×1
ファームウェアアップグレードポート RJ-11×1
外付けマウスポート USBタイプAメス×1
USBポート USBタイプAメス×1
電源ソケット 3極AC電源ソケット×1
LED オンライン オレンジ×16
選択 グリーン×16
ステーションID 7セグメントデジタル表示
オレンジ×2
電源 ダークグリーン×1
Num Lock グリーン×1
Caps Lock グリーン×1
Scroll Lock グリーン×1
キーボード・マウスエミュレーション PS/2、USB
スキャンインターバル 1 ~ 255秒/5秒(デフォルト)
電源仕様 100 ~ 240V
(日本仕様はPSE対応 3P/100V電源コードを同梱)
消費電力 31.6W
解像度 最大1,280×1,024 @75Hz、DDC2B準拠
動作環境 動作温度 0 ~ 50℃
保管温度 -20 ~ 60℃
湿度 0 ~ 80% RH、結露なきこと
ケース材料 メタル、プラスチック
重量 15.02kg
サイズ(W×D×H) 480×680.4×44mm
同梱品 2L-5302UP(1.8m)ケーブル×2
コンソールケーブル×1
ファームウェアアップグレードケーブル×1
電源コード(1.8m)×1
接地線×1
イージーセットアップラックマウントキット(ショートorロング)×1
クイックスタートガイド×1
ユーザーマニュアル×1
対応KVMケーブル

*注意 : 標準でPS/2・USBケーブル
(2L-5302UP)×2が付属しています。

《PS/2KVMケーブル》 2L-5201P(1.2m)
2L-5202P(1.8m)
2L-5203P(3m)
2L-5206P(6m)
2L-5702P(1.8m)
《USBKVMケーブル》 2L-5201U(1.2m)
2L-5202U(1.8m)
2L-5203U(3m)
2L-5205U(5m)
《PS/2・USBKVMケーブル》 2L-5301UP(1.2m)
2L-5302UP(1.8m)
2L-5303UP(3m)
デイジーチェーン対応製品 ACS-1208A
ACS-1216A
CS1708A
CS1716A
デイジーチェーン用ケーブル 2L-1700(0.6m)
2L-1701(1.8m)
2L-1703(3m)
2L-1705(5m)
2L-1715(15m)
レガシーSUNシステム専用モジュール (13W3+ミニDIN8ピン) CV-130A(1.8m)
SUNシステム専用モジュール (D-SUB15ピン+USB) 2L-5201U(1.2m)
2L-5202U(1.8m)
2L-5203U(3m)
2L-5205U(5m)
MAC用ケーブル 2L-5201U(1.2m)
2L-5202U(1.8m)
2L-5203U(3m)
2L-5205U(5m)


CL5816型番一覧

CL5816製品にはイージーセットアップラックマウントキットが付属します。ご購入の際にはラックマウントキットタイプをご指定ください。

モデル ポート数 イージーセットアップ・
ラックマウントキット
(対応ラック奥行き)
型番
19インチLCDモデル CL5816 16 ショート
(42cm - 70cm)
CL5816NJJS
ロング
(68cm - 105cm)
CL5816NJJL

※注意 : 上記ラックマウントキットの対応奥行き表示は、ラック取り付け支柱間の距離を表しています。実際のラックマウント作業の際には、ラック内寸に対するドロワ本体の奥行きやケーブル取り回しを考慮する必要がありますのでご注意ください。

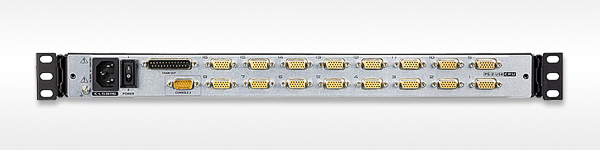

Detail

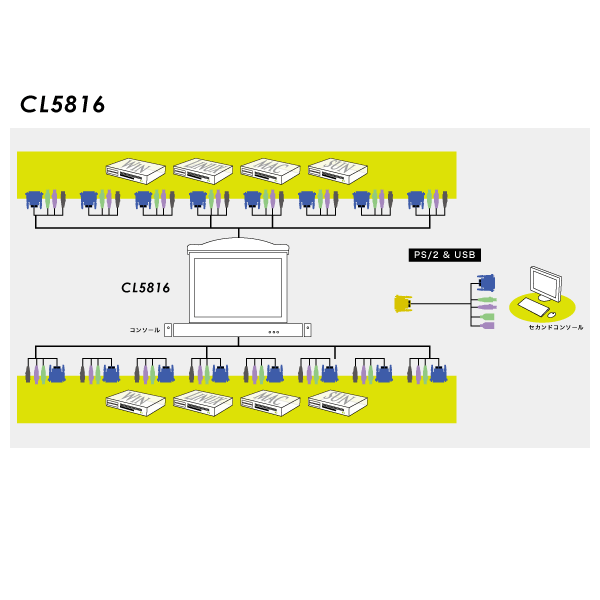

Diagram


CL5816NJJS デュアルスライド対応19インチLCD一体型16ポートKVMドロワ ショートレール
CL5816NJJL デュアルスライド対応19インチLCD一体型16ポートKVMドロワ ロングレール
