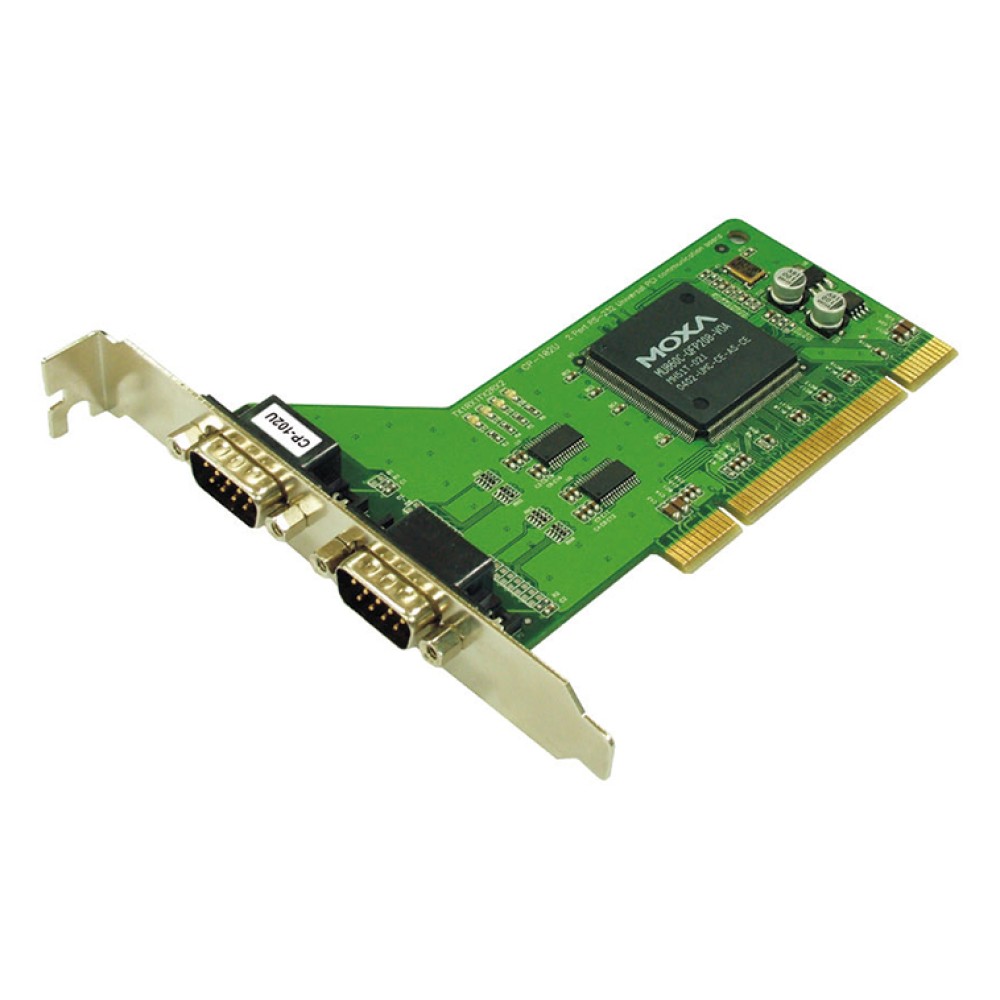

CP-102U-T
2ポートRS-232CユニバーサルPCIスマート･シリアルボード
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- 800Kbps以上のデータ処理能力
- シリアル通信速度921.6Kbps最大
- 128バイトFIFOとハードウェア/ソフトウェア・フロー制御搭載
- 3.3/5V PCIやPCI-X互換のユニバーサルPCIバス対応
- 省スペースPCにも装着可能なロープロファイル・サイズ(MD1)(CP-102ULのみ)
- Windows (7, Vista, 2003, XP, 2000, 98, ME)、Linux、UNIXドライバに対応
- 送受信確認のLED表示、管理ソフトウェアでメンテナンスを簡単に
- 5VDC単一動作
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ
CP-102U/ULスマート・ユニバーサルPCIマルチポート･シリアルボードは、POS、ATMアプリケーション、工業用オートメーション･システム、システムインテグレータ用に設計されています。CP-102U/ULは、ポピュラなオペレーティングシステムにコンパチブル、2ポートのRS-232Cのポートは、データレート921.6Kbpsをサポート、フルモデムコントロール信号を提供、広範囲にわたるシリアル周辺機器にコンパチブルです。更に、CP-102U/ULは、3.3V/5V PCIバスで動作をしますので、あらゆるPCサーバにボードをインストールすることができます。
- 800Kbps以上のデータ処理能力、世界最高の性能を持つ
- シリアル通信速度最大921.6Kbps
| ハードウェア | |
| 通信コントローラ | MU680 (16C550Cコンパチブル) |
|---|---|
| バス･インターフェース | 32ビット、ユニバーサルPCI |
| コネクタ | CP-102U : DB9 オス×2 CP-102UL : DB25 メス |
| シリアルインターフェース | |
| 標準シリアルポート | RS-232C |
| ポート数 | 2 |
| 最大ボード数 | 4 / PC (最大) |
| サージ保護 | 15KV ESD サージ保護搭載 |
| パフォーマンス | |
| 通信速度 | 50bps ～ 921.6Kbps |
| シリアル通信パラメータ | |
| データビット | 5, 6, 7, 8 |
| ストップビット | 1, 1.5, 2 |
| パリティ | None, 偶数, 奇数, スペース, マーク |
| フロー制御 | RTS/CTS, XON/XOFF |
| I/Oアドレス / IRQ | BIOSにより割当て |
| シリアル信号 | |
| RS-232C | TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND |
| ドライバサポート | |
| 対応OS | Windows 7/Vista/2008/XP/2003 (x86/x64), Windows 2000/98/95/ME/NT, Windows CE 5.0/6.0, Windows XP Embedded, Linux 2.4/2.6 (x86/x64), QNX 6.x, SCO OpenServer 5/6, SCO UnixWare 2.1/7, Sun Solaris 10, DOS, FreeBSD 4.x/5.x |
| メカニカル | |
| サイズ | CP-102U : 80×120mm CP-102UL : 64.5×120mm |
| 環境 | |
| 動作温度 | 標準モデル：0 ～ 55℃ ワイド温度モデル：-40～85℃ |
| 動作湿度 | 5 ～ 95% RH |
| 保存温度 | -40 ～ 85℃ |
| 認証 | |
| EMC | EN 55032/24 |
| EMI | CISPR 32, FCC Part 15B Class B |
| EMS | CP-102U: IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m CP-102UL: IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m IEC 61000-4-4 EFT: Power: 1 kV; Signal: 0.5 kV |
| 平均故障間隔 (MTBF：mean time between failures) | |
| 時間 | CP-102U: 574,050時間 CP-102UL: 576,401時間 |
| 電源 | |
| 消費電力 | 93 mA @ 5 VDC |
| 保証 | |
| 保証期間 | 5年 |
| 詳細 | Moxa社 製品保証方針 |
スタンダードおよびコンパクトサイズのコンピュータに適合
CP-102ULは, 3.3V/5V PCIバスコンパチブルのMD1ロープロファイルボードであるため5VDC単電源だけでサポートできます。即ち、CP-102ULは、標準PCから工業用のPCまであらゆるサイズの種類のPCに適合します。
128バイトFIFO､オンチップハードウェア、ソフトウェア･フローコントロールによりトップパフォーマンスを確保
Moxaの17年以上にわたるシリアルボードの設計経験に基づき､128バイトFIFO､オンチップハードウェア､ソフトウェア・フローコントロール、そして高速データレートモードをサポートする“ターボシリアル・エンジン”と呼ぶ世界トップクラスのパフォーマンスを誇るシリアルデータ送信チップを Moxaは開発しCP-102U/ULに搭載しています。
主要なWindowsおよびLinux/UNIX OSドライバをサポート
Moxaは､引き続き現在主流のオペレーティングシステムをサポートすると共に信頼性のあるWindows COMおよびLinux/UNIX TTYドライバをサポートしています。更に､エンベデッド・インテグレーションエン用のアプリケーションに使われるベデッドWindows XPおよびQNXをサポートしています。
簡単なマネージメントとソフトウェア開発用PCcomm Liteユーティリティ
Moxa PComm Lite utility を含むCP-102U/ULのソフトウェアパッケージは、インストールされたMoxaシリアルカードの診断およびステータスのモニタリングに使うことができます。更に、Pcommライブラリは､Windowsアプリケーション用のソフトウェア開発ツールとしてユーザーが簡単に使えるベーシックのシリアルI/Oおよびファイルトランスファ機能が無料で付属されています。
| CP-102U | 2ポート RS-232C ユニバーサルPCI スマートシリアルボード ・ボード本体 ・ソフトウェア&ドキュメント CD-ROM ・クイックインストールガイド |
|---|---|
| CP-102UL | 2ポート RS-232C ユニバーサルPCIボード、ロープロファイル ・ボード本体(標準ブラケット、ロープロファイルブラケット) ・DB9接続ケーブル ・ソフトウェア&ドキュメント CD-ROM ・クイックインストールガイド |
接続ケーブル
| CBL-M25M9x2-50 | DB25(M) － 2ポートDB9オス接続ケーブル |
|---|
CP-102U/102ULシリーズ 製品一覧
| CP-102UL-DB9M | 2ポートRS-232CユニバーサルPCIスマート･シリアルボード |
| CP-102UL-T | 2ポートRS-232CユニバーサルPCIスマート･シリアルボード |
| CP-102U-T | 2ポートRS-232CユニバーサルPCIスマート･シリアルボード |
| CP-102U | 2ポートRS-232CユニバーサルPCIスマート･シリアルボード |
