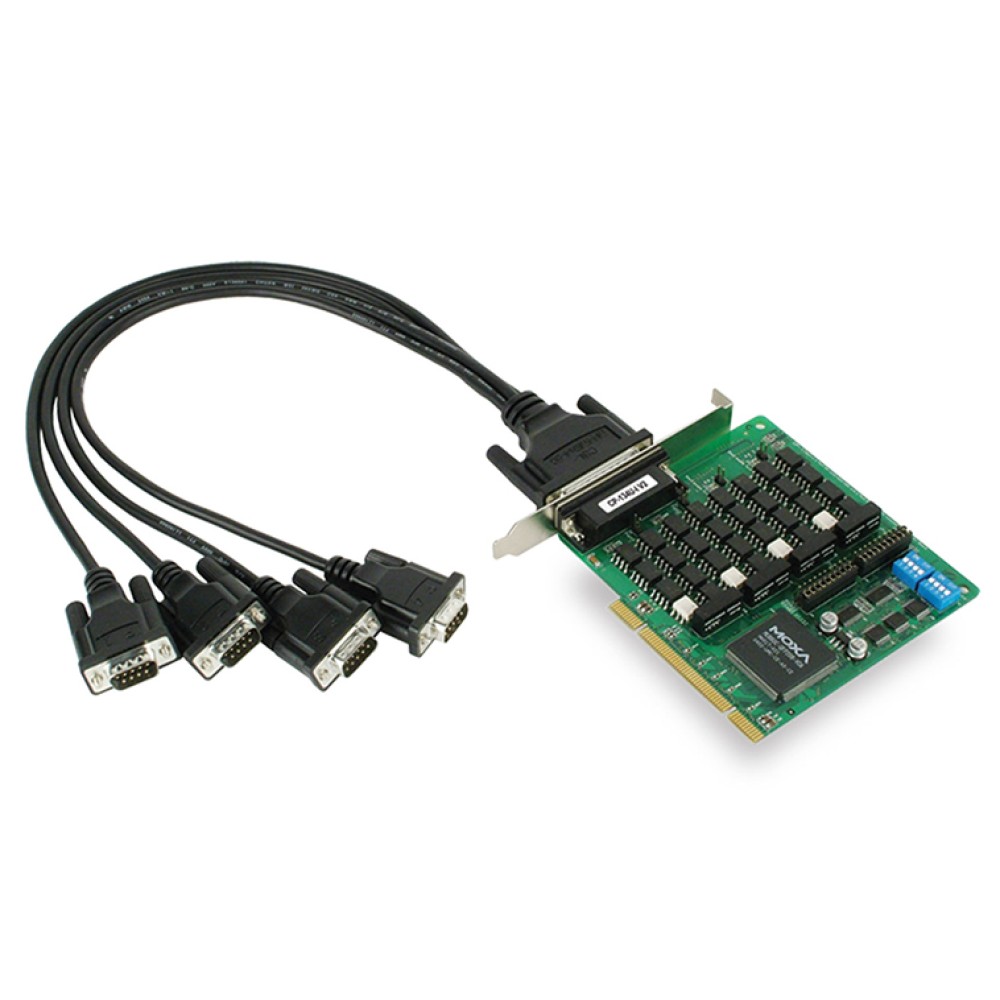

CP-134U-I w/o Cable

4ポートRS-422/485UniversalPCIシリアルボード,0~55℃ 絶望仕様

主な製品特長

  • 世界のトップクラスのパフォーマンスを誇る700Kbps以上のスループット
  • ADDC付4ポートRS-422/485インターフェイス、最大921.6Kbpsサポート
  • 2線/4線式RS-485、最大距離1.2Km
  • ビルトイン15KV ESD、2KVオプティカル・アイソレーション・プロテクション
  • 128バイトFIFO、オンチップハードウェア、ソフトウェア・フローコントロール
  • 3.3/5V PCI および PCI-X、ユニバーサルPCIコンパチブル
  • Windows 7/Vista/2003/XP/2000/98/Me, Linux, UNIXドライバサポート

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

  • 概要
  • 仕様
  • 詳細情報
  • 型番
  • シリーズ
  • FAQ

CP-134U V2 4ポートRS-422/485ユニバーサル・シリアルPCIボートは、長距離、マルチポイントPCベースのデータ収集に最適な工業自動化システムのアプリケーションとして開発しました。

適切なRS-485通信を実行するためのオンチップADDC (Automatic Data Direction Control)

RS-485通信は、ラインドライバのイネーブルおよびディセーブルの正確な制御を要求します。MoxaのTurbo Serial Engineチップに搭載されたADDCチップにより、あたかもRS-232CのようにCP-134U V2上にRS-485パケットを送ることができます。

RS-485マルチドロップは、1.2Km以内に31台のデバイスを接続可能

CP-134U V2ユニバーサル・マルチポートシリアルボードは、4ポートのRS-422/485シリアルポートを装備し、各ポートのデータレートは、最大921.6Kbpsが確保できます。RS-485モードでは、1.2Km以内の距離で最大31台のRS-485デバイスをデイジーチェーン接続が可能です。RS-485による長距離接続には、デバイスの損傷を守るためにオプションとして2KVのアイソレーション・プロテクション(CP-134U I V2)が用意されています。

ハードウェア
通信コントローラMU860 (16C550Cコンパチブル)
バス・インターフェース32ビット、ユニバーサルPCI
コネクタDB44 メス
インターフェース
標準シリアルポートRS-232C/422/485
ポート数4
最大ボード数4 / PC (最大)
サージ保護15KV ESD サージ保護搭載
光絶縁2KV (CP-134U-Iのみ)
パフォーマンス
ボーレート50bps ~ 921.6Kbps
シリアル通信制御
データビット5, 6, 7, 8
ストップビット1, 1.5, 2
パリティNone, 偶数, 奇数, スペース, マーク
フロー制御RTS/CTS, XON/XOFF
I/Oアドレス / IRQBIOSにより割当て
シリアル信号
RS-232CTxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
RS-422TxD+(B), TxD-(A), RxD+(B), RxD-(A), GND
4線式 RS-485TxD+(B), TxD-(A), RxD+(B), RxD-(A), GND
2線式 RS-485Data+(B), Data-(A), GND
ドライバサポート
対応OSWindows 7/Vista/2008/XP/2003 (x86/x64), Windows 2000/98/95/ME/NT, Windows CE 5.0/6.0, Windows XP Embedded, Linux 2.2 (x86), Linux 2.4/2.6 (x86/x64), QNX 6.x, SCO OpenServer 5/6, SCO UnixWare 7, Sun Solaris 10, DOS, FreeBSD 4.x/5.x
メカニカル
サイズCP-134U:82.5×120mm
CP-134U-I:115×120mm
環境
動作温度0 ~ 55℃
動作湿度5 ~ 95% RH
保存温度-20 ~ 85℃
適合規格EN55022, EN55024, EN61000-3-2, EN61000-3-3, IEC61000-4-2, IEC61000-4-3, IEC61000-4-4, IEC61000-4-5, IEC61000-4-6, IEC61000-4-8, IEC61000-4-11, FCC Part 15 Class B
電源
消費電力CP-134U:180mA @ +5V
CP-134U-I:850mA @ +5V
保証
保証期間5年
詳細Moxa社 製品保証方針

128バイトFIFO、オンチップハードウェア、ソフトウェア・フローコントロールによりトップパフォーマンスを確保

Moxaの17年間以上にわたるシリアルボードの設計経験に基づき、128バイトFIFO、オンチップハードウェア、ソフトウェア・フローコントロール、そして高速データレートモードをサポートする"ターボシリアル・エンジン"と呼ぶ世界トップクラスのパフォーマンスを誇るシリアル送信チップをMoxaは開発しCP-134U V2に搭載しています。

主要なWindowsおよびLinux/UNIX OSドライバをサポート

Moxaは、引き続き現在主流のオペレーティングシステムをサポートすると共に信頼性のあるWindows COMおよびLinux/UNIX TTYドライバをサポートしています。更に、エンベデッド・インテグレーションエン用のアプリケーションに使われるベデッドWindows XPおよびQNXをサポートしています。

簡単なマネージメントとソフトウェア開発用PCcomm Liteユーティリティ

PCcomm Liteユーティリティ Moxaは、引き続き現在主流のオペレーティングシステムをサポートすると共に信頼性のあるWindows COMおよびLinux/UNIX TTYドライバをサポートしています。更に、エンベデッド・インテグレーションエン用のアプリケーションに使われるベデッドWindows XPおよびQNXをサポートしています。

Dimensions

サイズ
CP-134U-I w/o Cable4ポート
RS-422/485UniversalPCIシリアルボード
動作温度:0~55℃
絶望仕様

オプショナル・コネクタ (ボードあたり1つ選択)

CBL-M44M9x4-504ポートDB9 (オス) コネクションケーブル
CBL-M44M25x4-504ポートDB25 (オス) コネクションケーブル

CP-134Uシリーズ 製品一覧

CP-134U w/o Cable 4ポート RS-422/485 ユニバーサルPCI シリアルボード
CP-134U-DB25M 4ポートRS-422/485UniversalPCIシリアルボード,0~55℃ 25ピンケーブル付属
CP-134U-DB9M 4ポート RS-422/485 ユニバーサルPCI シリアルボード
CP-134U-I w/o Cable 4ポートRS-422/485UniversalPCIシリアルボード,0~55℃ 絶望仕様
CP-134U-I-DB25M 4ポートRS-422/485UniversalPCIシリアルボード,0~55℃ 絶望仕様 25ピンケーブル付属
CP-134U-I-DB9M 4ポート RS-422/485 ユニバーサルPCI シリアルボード
CP-134U-I-T 4ポートRS-422/485UniversalPCIシリアルボード,ー40~85℃ 絶望仕様
CP-134U-T 4ポートRS-422/485UniversalPCIシリアルボード,ー40~85℃
