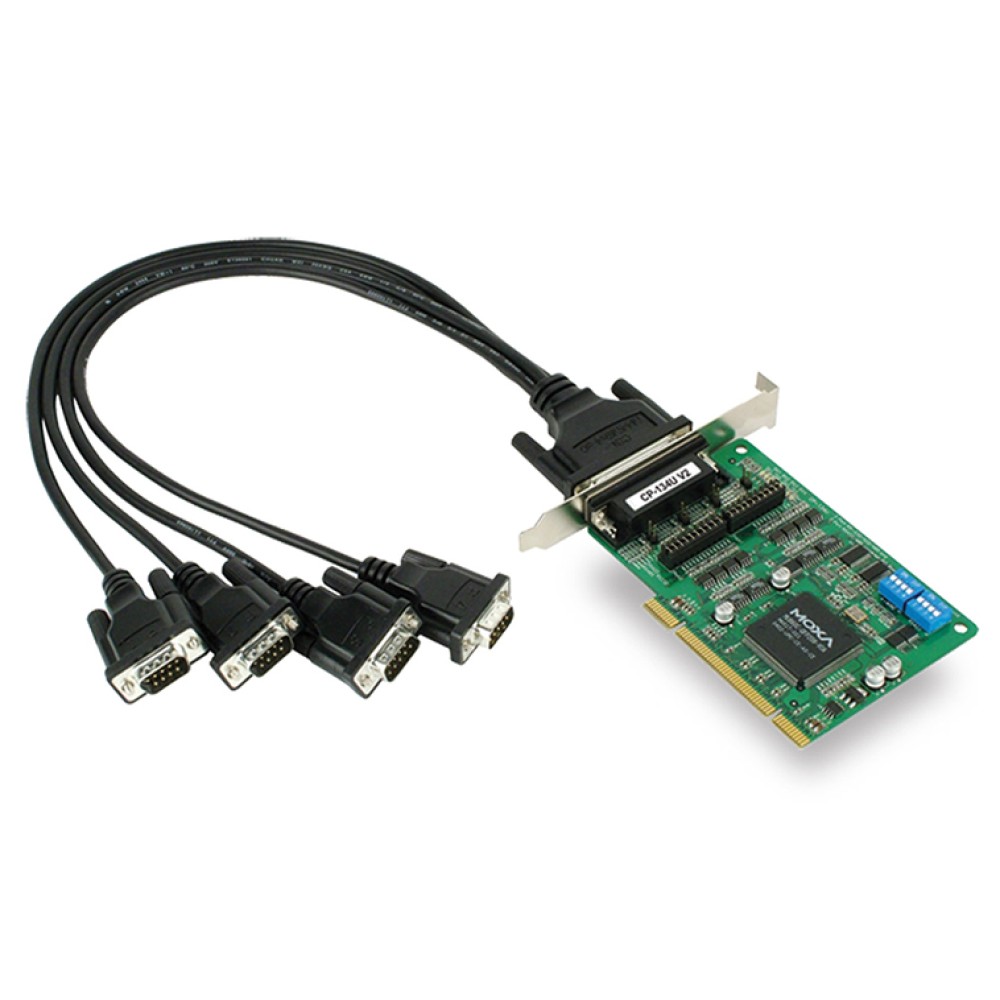

CP-134U-DB25M
4ポートRS-422/485UniversalPCIシリアルボード,0～55℃ 25ピンケーブル付属
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- 世界のトップクラスのパフォーマンスを誇る700Kbps以上のスループット
- ADDC付4ポートRS-422/485インターフェイス､最大921.6Kbpsサポート
- 2線/4線式RS-485、最大距離1.2Km
- ビルトイン15KV ESD､2KVオプティカル･アイソレーション・プロテクション
- 128バイトFIFO､オンチップハードウェア、ソフトウェア･フローコントロール
- 3.3/5V PCI および PCI-X、ユニバーサルPCIコンパチブル
- Windows 7/Vista/2003/XP/2000/98/Me, Linux, UNIXドライバサポート
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ
CP-134U V2 4ポートRS-422/485ユニバーサル・シリアルPCIボートは、長距離、マルチポイントPCベースのデータ収集に最適な工業自動化システムのアプリケーションとして開発しました。
適切なRS-485通信を実行するためのオンチップADDC (Automatic Data Direction Control)
RS-485通信は、ラインドライバのイネーブルおよびディセーブルの正確な制御を要求します。MoxaのTurbo Serial Engineチップに搭載されたADDCチップにより、あたかもRS-232CのようにCP-134U V2上にRS-485パケットを送ることができます。
RS-485マルチドロップは、1.2Km以内に31台のデバイスを接続可能
CP-134U V2ユニバーサル･マルチポートシリアルボードは､4ポートのRS-422/485シリアルポートを装備し､各ポートのデータレートは､最大921.6Kbpsが確保できます。RS-485モードでは、1.2Km以内の距離で最大31台のRS-485デバイスをデイジーチェーン接続が可能です。RS-485による長距離接続には､デバイスの損傷を守るためにオプションとして2KVのアイソレーション･プロテクション(CP-134U I V2)が用意されています。
| ハードウェア | |
| 通信コントローラ | MU860 (16C550Cコンパチブル) |
|---|---|
| バス･インターフェース | 32ビット、ユニバーサルPCI |
| コネクタ | DB44 メス |
| インターフェース | |
| 標準シリアルポート | RS-232C/422/485 |
| ポート数 | 4 |
| 最大ボード数 | 4 / PC (最大) |
| サージ保護 | 15KV ESD サージ保護搭載 |
| 光絶縁 | 2KV (CP-134U-Iのみ) |
| パフォーマンス | |
| ボーレート | 50bps ～ 921.6Kbps |
| シリアル通信制御 | |
| データビット | 5, 6, 7, 8 |
| ストップビット | 1, 1.5, 2 |
| パリティ | None, 偶数, 奇数, スペース, マーク |
| フロー制御 | RTS/CTS, XON/XOFF |
| I/Oアドレス / IRQ | BIOSにより割当て |
| シリアル信号 | |
| RS-232C | TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND |
| RS-422 | TxD+(B), TxD-(A), RxD+(B), RxD-(A), GND |
| 4線式 RS-485 | TxD+(B), TxD-(A), RxD+(B), RxD-(A), GND |
| 2線式 RS-485 | Data+(B), Data-(A), GND |
| ドライバサポート | |
| 対応OS | Windows 7/Vista/2008/XP/2003 (x86/x64), Windows 2000/98/95/ME/NT, Windows CE 5.0/6.0, Windows XP Embedded, Linux 2.2 (x86), Linux 2.4/2.6 (x86/x64), QNX 6.x, SCO OpenServer 5/6, SCO UnixWare 7, Sun Solaris 10, DOS, FreeBSD 4.x/5.x |
| メカニカル | |
| サイズ | CP-134U：82.5×120mm CP-134U-I：115×120mm |
| 環境 | |
| 動作温度 | 0 ～ 55℃ |
| 動作湿度 | 5 ～ 95% RH |
| 保存温度 | -20 ～ 85℃ |
| 適合規格 | EN55022, EN55024, EN61000-3-2, EN61000-3-3, IEC61000-4-2, IEC61000-4-3, IEC61000-4-4, IEC61000-4-5, IEC61000-4-6, IEC61000-4-8, IEC61000-4-11, FCC Part 15 Class B |
| 電源 | |
| 消費電力 | CP-134U：180mA @ +5V CP-134U-I：850mA @ +5V |
| 保証 | |
| 保証期間 | 5年 |
| 詳細 | Moxa社 製品保証方針 |
128バイトFIFO､オンチップハードウェア、ソフトウェア･フローコントロールによりトップパフォーマンスを確保
Moxaの17年間以上にわたるシリアルボードの設計経験に基づき､128バイトFIFO､オンチップハードウェア､ソフトウェア・フローコントロール、そして高速データレートモードをサポートする"ターボシリアル・エンジン"と呼ぶ世界トップクラスのパフォーマンスを誇るシリアル送信チップをMoxaは開発しCP-134U V2に搭載しています。
主要なWindowsおよびLinux/UNIX OSドライバをサポート
Moxaは､引き続き現在主流のオペレーティングシステムをサポートすると共に信頼性のあるWindows COMおよびLinux/UNIX TTYドライバをサポートしています。更に､エンベデッド・インテグレーションエン用のアプリケーションに使われるベデッドWindows XPおよびQNXをサポートしています。
簡単なマネージメントとソフトウェア開発用PCcomm Liteユーティリティ
PCcomm Liteユーティリティ Moxaは､引き続き現在主流のオペレーティングシステムをサポートすると共に信頼性のあるWindows COMおよびLinux/UNIX TTYドライバをサポートしています。更に､エンベデッド・インテグレーションエン用のアプリケーションに使われるベデッドWindows XPおよびQNXをサポートしています。
Dimensions
| CP-134U-DB25M | 4ポート RS-422/485UniversalPCIシリアルボード 動作温度：0～55℃ 25ピンケーブル付属 |
|---|
オプショナル・コネクタ (ボードあたり1つ選択)
| CBL-M44M9x4-50 | 4ポートDB9 (オス) コネクションケーブル |
|---|---|
| CBL-M44M25x4-50 | 4ポートDB25 (オス) コネクションケーブル |
CP-134Uシリーズ 製品一覧
| CP-134U w/o Cable | 4ポート RS-422/485 ユニバーサルPCI シリアルボード |
| CP-134U-DB25M | 4ポートRS-422/485UniversalPCIシリアルボード,0～55℃ 25ピンケーブル付属 |
| CP-134U-DB9M | 4ポート RS-422/485 ユニバーサルPCI シリアルボード |
| CP-134U-I w/o Cable | 4ポートRS-422/485UniversalPCIシリアルボード,0～55℃ 絶望仕様 |
| CP-134U-I-DB25M | 4ポートRS-422/485UniversalPCIシリアルボード,0～55℃ 絶望仕様 25ピンケーブル付属 |
| CP-134U-I-DB9M | 4ポート RS-422/485 ユニバーサルPCI シリアルボード |
| CP-134U-I-T | 4ポートRS-422/485UniversalPCIシリアルボード,ｰ40～85℃ 絶望仕様 |
| CP-134U-T | 4ポートRS-422/485UniversalPCIシリアルボード,ｰ40～85℃ |
