ATEN

CS1716i

16ポート KVM on the NET

主な製品特長

ローカル/リモート1ユーザー16ポートデジタルKVMスイッチ - 16台のサーバにリモートアクセス
最大32ユーザーの同時ログインに対応(リモート、ローカルで1バスを共有)
デイジーチェーン接続 - 最大256台のサーバ接続が可能
コンソール、サーバ側ともにPS/2、USBに対応
マルチプラットフォーム(Windows、Linux、Mac、Sun)対応
グラフィカルで直感的な多言語OSD搭載 - 日本語、英語、ドイツ語、中国語(簡体字、繁体字)対応
メッセージボード - ログインユーザー間のコミュニケーションを実現。KVM機能の排他制御も可能
USBマウス自動同期機能 - ローカルとリモートのマウスは自動同期するため再設定不要
パネルアレイモード - 画面を分割し、複数管理ポートのデスクトップを同時表示
ビデオダイナシンク機能 - コンソールモニターのEDID情報を格納し、表示解像度を最適化
PS/2・USBキーボード・マウスエミュレーション - 別のポートが選択されていてもサーバはエラーなく起動
ホットプラグ対応 - 製品の電源を切ることなく、サーバの取り付け、取り外しが可能
キーボード、マウス、ビデオの各信号はRC4 128 bit 暗号化。128-bit SSLブラウザアクセス対応
システムプロパティ、ユーザーアカウントの設定はバックアップ、リストアが可能
USB1.1ポート搭載 - ポートに接続されたUSBデバイスを、製品配下のサーバ間で共有し、切替使用が可能
解像度 - (ローカル)最大2,048×1,536、DDC2B対応。(リモート)1,600×1,200 @60Hz、24bit色深度対応
外部サーバによるユーザー認証に対応 - RADIUS、LDAP、LDAPS
ファームウェアアップグレード対応
19インチシステムラックに1Uサイズでマウント可能
2段階のユーザーレベル - 最大64ユーザーのアカウントが作成可能
ポート選択方法 - フロントパネルのプッシュボタン、ホットキー、多言語OSD
オートスキャン機能搭載 - ユーザーが選択したサーバのみを対象に監視
ブロードキャストモード - 選択したサーバに対してインストールやシャットダウン等のコマンドを一斉送信
IPアドレス、MACアドレスによりアクセスのフィルタリングが可能
対応ブラウザ - IE、Mozilla、Firefox、Safari、Opera
ステーション位置の変更を自動認識し、ポートネームを自動的に再設定
ビデオ出力の画質は設定変更可能
ブラウザアクセスの有効化/無効化が可能
多言語対応オンスクリーンキーボード搭載
イベントログ対応
マルチメディアUSBキーボード対応(PC、Mac、Sun)

最大5年オプション保証対応

3年保証

RoHS指令準拠

カテゴリー

製品に関するお問い合わせ

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

概要
仕様
詳細情報
型番
FAQ

CS1716iは、ローカル/リモート1ユーザー対応の16ポートデジタルKVMスイッチです。ローカルとリモートで1バスを共有し、TCP/IPネットワーク経由で16台のサーバーにリモートアクセスして操作を切り替えることができます。PS/2・USBどちらのインターフェースのサーバーも接続可能で、マルチプラットフォーム対応であるため、SMBサーバールームの導入に適しています。

1バスを共有した最大32ユーザーの同時ログインが可能ですが、操作が競合しないようにログインユーザー間でコミュニケーションができる、メッセージボード機能を搭載。また、ローカル側とリモート側のマウスを自動的に同期させるマウスダイナシンク機能、パネル形式で全ポートを1画面に表示するパネルアレイ機能を備え、ユーザーに快適なリモートアクセスの環境を提供します。

機能		CS1716i
コンピューター接続数	ダイレクト接続	16
コンピューター接続数	最大(デイジーチェーン)	256
コンソール接続数		1
コンピューター側対応インターフェース	キーボード	PS/2、USB
コンピューター側対応インターフェース	マウス	PS/2、USB
コンソール側対応インターフェース	キーボード	PS/2、USB
コンソール側対応インターフェース	マウス	PS/2、USB
ポート選択方法		OSD、GUI、ホットキー、プッシュボタン
コンピューター側コネクタ	キーボード	SPHDメス×16
	マウス
	モニター
コンソール側コネクタ	キーボード	SPHDオス×1
	マウス
	モニター
スイッチ	リセット	ピンホール型スイッチ×1
	ポート選択(ポートアップ/ダウン)	プッシュボタン×16
	ファームウェアアップグレード	スライドスイッチ×1
ファームウェアアップグレードポート		RJ-11×1
デイジーチェーンポート	OUT	DB-25ピンオス×1
LANポート		RJ-45×1
USBポート		USBタイプAメス×1(USB1.1準拠)
電源ジャック		DC電源ジャック×1
LED	オンライン	オレンジ×16
	ポート選択(ポート)	グリーン×16
	ポート選択(ステーション)	7セグメントデジタル表示オレンジ×2
	電源	ダークグリーン×1
	10/100Mbps	オレンジ/グリーン×1
キーボード・マウスエミュレーション		PS/2、USB
スキャンインターバル		1 ～ 255秒/5秒(デフォルト)
電源仕様(アダプタ)		型番 : 0AD8-0605-24EG 入力 : AC100 ～ 240V 50 ～ 60Hz 出力 : DC5.3V / 2.4A
消費電力		DC5.3V、11W
解像度		(ローカル)最大2,048×1,536 DDC2B準拠 (リモート)最大1,600×1,200 @60Hz / 24bit色深度
動作環境	動作温度	0 ～ 50℃
	保管温度	-20 ～ 60℃
	湿度	0 ～ 80% RH、結露なきこと
ケース材料		メタル
重量		3kg
サイズ(W×D×H)		433×160×44mm
同梱品		2L-5202P(1.8m)ケーブル×1 2L-5202U(1.8m)ケーブル×1 コンソールケーブル×1 電源アダプタ×1 ラックマウントキット×1 ユーザーマニュアル×1 クイックスタートガイド×1 ファームウェアアップグレードケーブル×1 接地線×1 フットパッド(4pcs)
対応KVMケーブル ※注 : 標準でKVMケーブル 2L-5202P×1、2L-5202U×1 が付属しています。	PS/2 KVMケーブル	2L-5201P(1.2m) 2L-5202P(1.8m)※ 2L-5203P(3m) 2L-5206P(6m) 2L-5210P(10m)
対応KVMケーブル ※注 : 標準でKVMケーブル 2L-5202P×1、2L-5202U×1 が付属しています。	USB KVMケーブル	2L-5201U(1.2m) 2L-5202U(1.8m)※ 2L-5203U(3m) 2L-5205U(5m)
デイジーチェーン対応製品		ACS-1208A ACS-1216A CS1708 CS1716 CS1708A CS1716A KH1508 KH1516
デイジーチェーン用ケーブル		2L-1700(0.6m) 2L-1701(1.8m) 2L-1703(3m) 2L-1705(5m) 2L-1715(15m)
SUNシステム用ケーブル(D-SUB15ピン+USB)		2L-5201U(1.2m) 2L-5202U(1.8m) 2L-5203U(3m) 2L-5205U(5m)
MAC用ケーブル		2L-5201U(1.2m) 2L-5202U(1.8m) 2L-5203U(3m) 2L-5205U(5m)

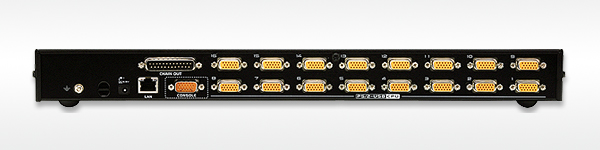

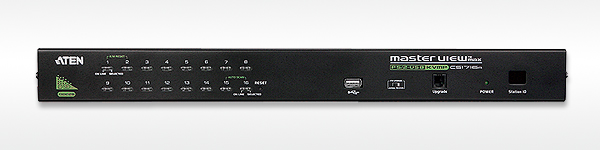

Detail

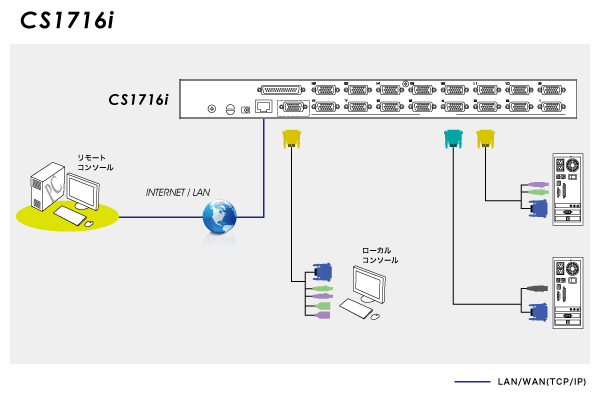

Diagram

CS1716i	16ポートKVM on the NET™

オンサイト保守に対応しておりますか？

ATEN

メーカーではオンサイト対応を用意していません。先出しセンドバックという形をとっています。
