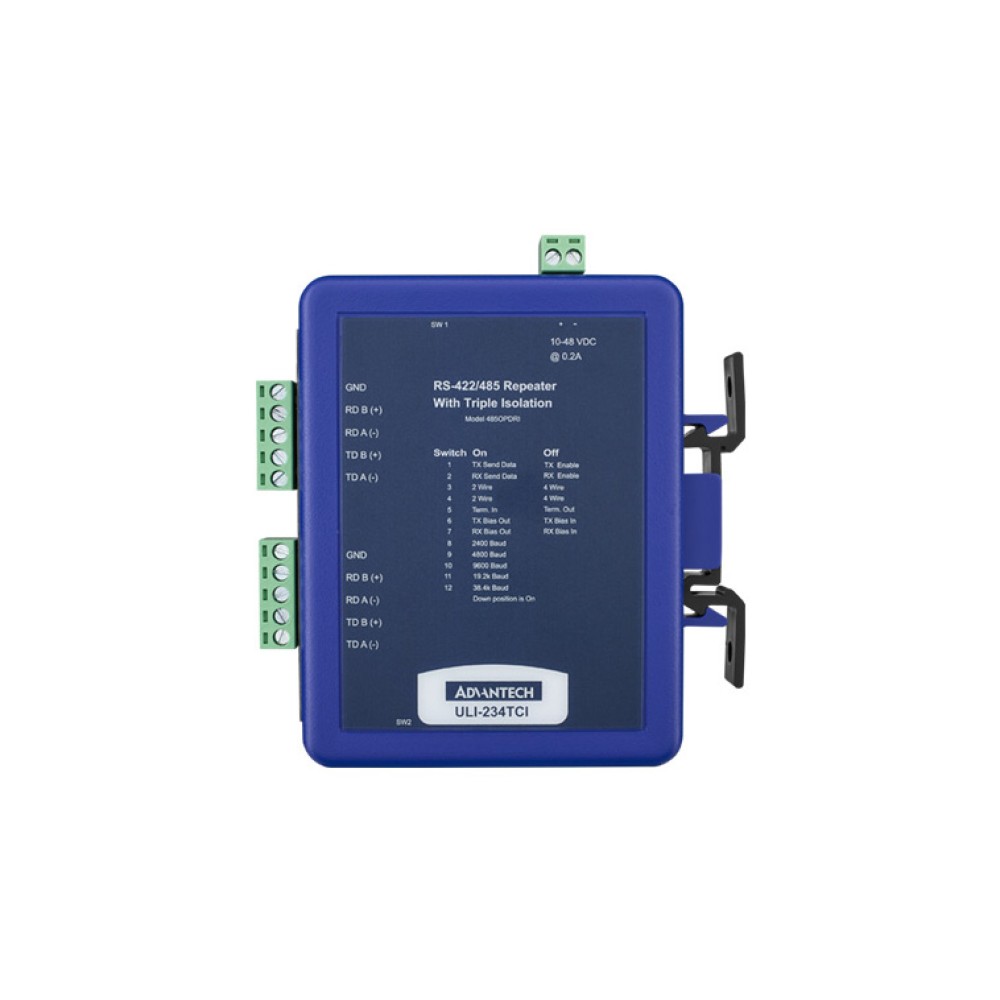

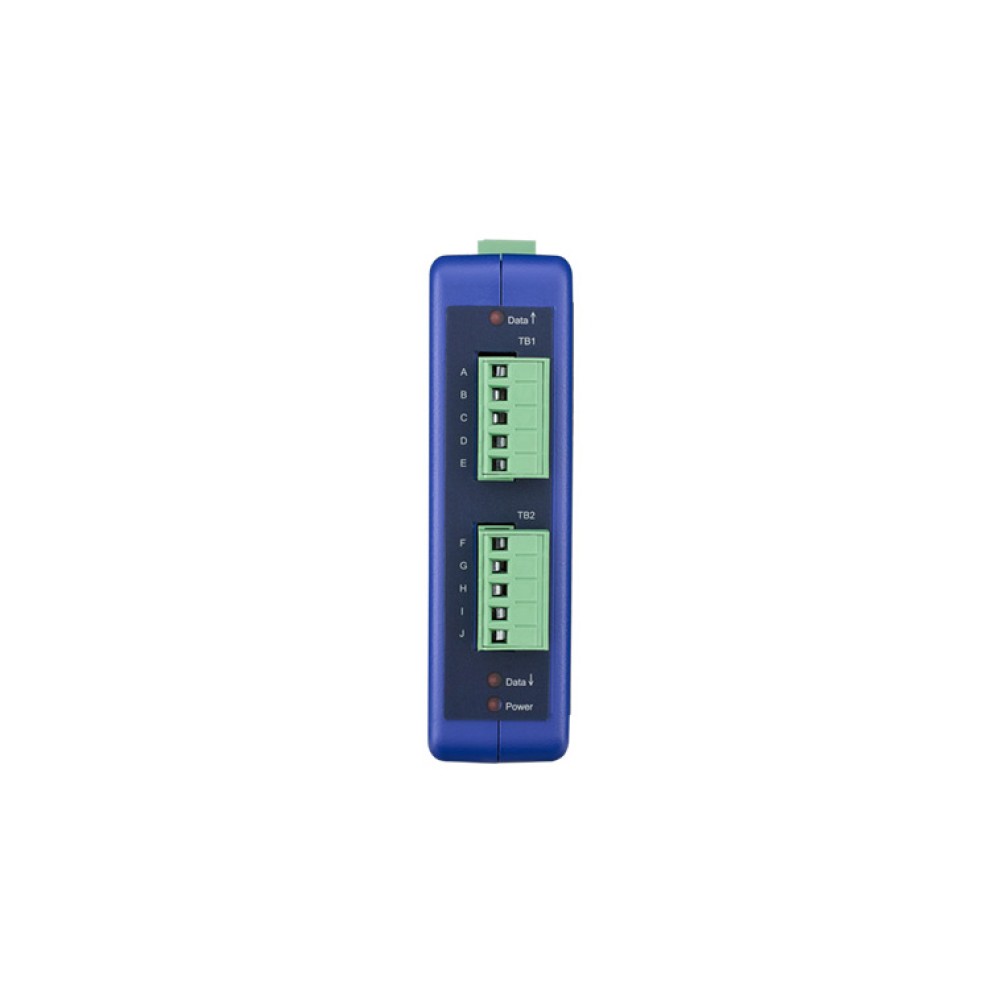

BB-485OPDRI
産業用RS422/485 アイソレーションリピータ
×
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- データレート最大115.2kbpsをサポート
- 信号を1200m延長
- -40～80℃の動作温度範囲
- 10～48VDCの入力電圧範囲
- 2000V 3ウェイ光学的アイソレーション
- UL Class 1 DIV 2
- 切替可能な終端抵抗とバイアス抵抗を内蔵
カテゴリー
シリーズ
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
485OPDRIアイソレーションRS-422/485リピータは、産業環境向けに堅牢な設計がされています。Class 1/Division 2ロケーションで使用するためにUL規格の認定を受けています。ふたつのデータポートの強力な光アイソレーション保護により、グラウンドループおよびサージから機器およびデータを保護することができます。電源回路にも更なるアイソレーションが追加されています。

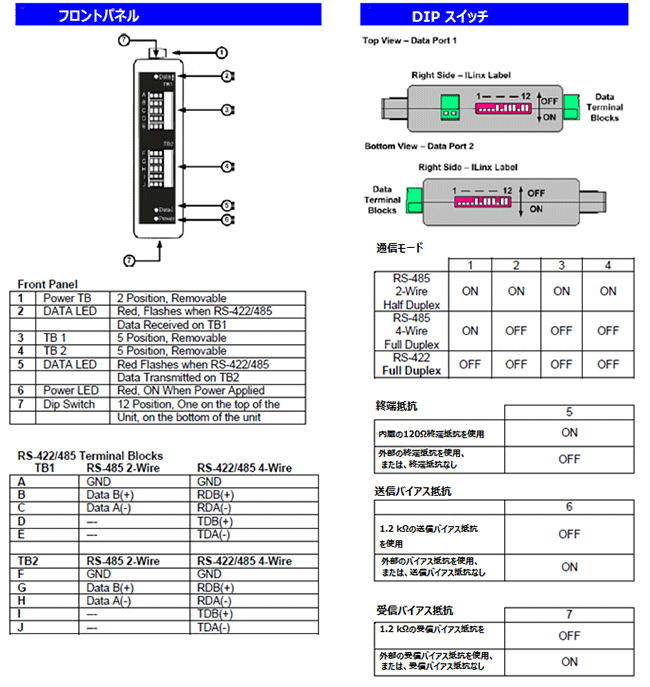

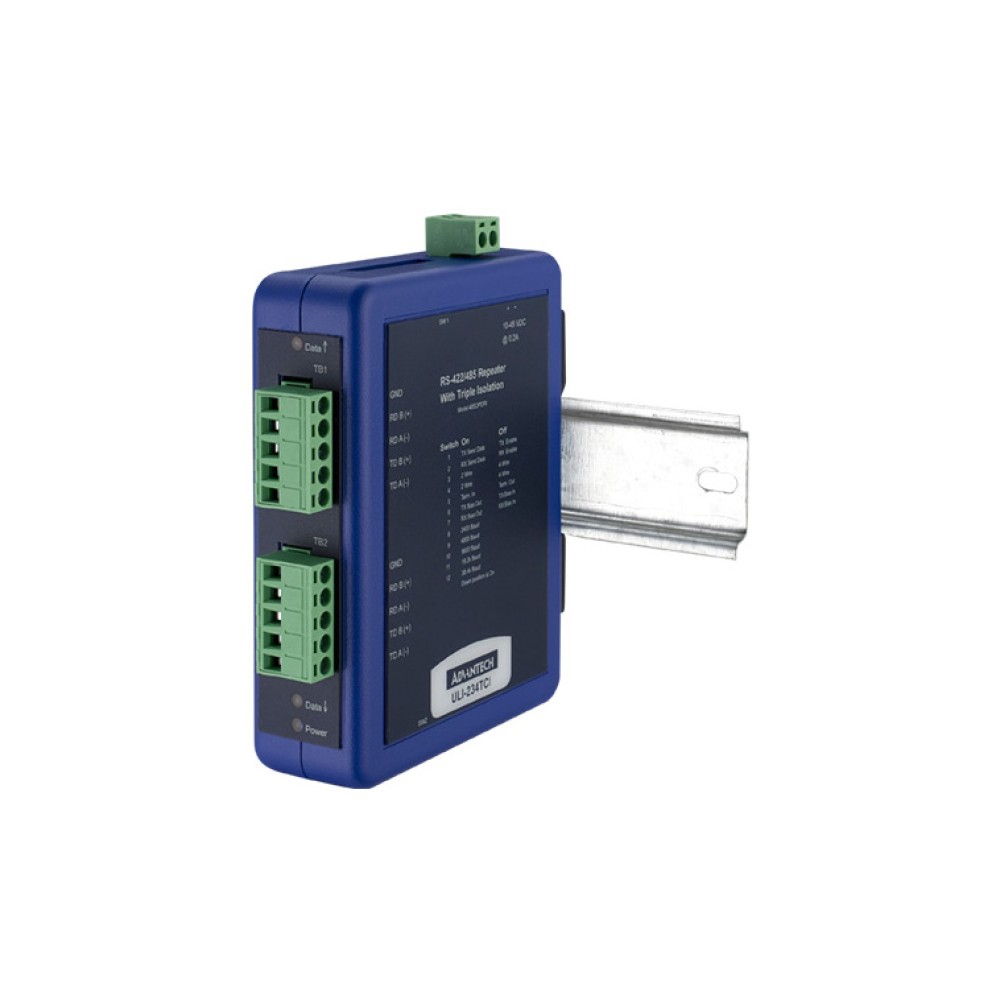

堅牢なABSプラスチックケースにパッケージされたこのリピータは、広い温度範囲で動作します。35mm DINレールマウンティングブラケットを使用して制御パネルまたは他の産業機器に容易に組み込むことができます。DIPスイッチを使用してボーレートおよびシリアル通信モードの設定が簡単に行えます。取り外し可能なターミナルブロックにより配線が容易です。電源は、外部電源から10～48VDCを別々のターミナルブロックを介して接続します。
| シリアル技術 | |
| RS-422 | TDA(-)、TD(B+)、RDA(-)、RDB(+) |
|---|---|
| RS-485 4線 | TDA(-)、TD(B+)、RDA(-)、RDB(+) |
| RS-485 2線 | Data A(-)、Data B(+) |
| シリアルコネクタ | 5極、取り外し可能なターミナルブロック |
| データレート | 2.4～115.2kbps |
| アイソレーション | 2kV RMS, 1分 |
| サージ保護 | 600Wピーク電力損失 クランピングタイム < 1ピコ秒 |
| 産業用Bus | Modbus ASCII/RTU |
| バイアス抵抗 | 内蔵、切替可能、1.2kΩ XMT/RCV |
| 終端抵抗 | 内蔵、切替可能、120Ω |
| 電源 | |
| 電源供給 | 外部電源 |
| 電源コネクタ | 2極、取り外し可能なターミナルブロック |
| 入力電圧 | 10～48VDC (最大56VDC) |
| 消費電力 | 標準0.5W (両側終端時1.3W) |
| ターミナルブロック | |
| ワイヤサイズ | 28～12AWG |
| ピッチ | 5.08mm |
| 絶縁抵抗 | ≥500MΩ @ 500VDC |
| 最大トルク | 5kgf-cm |
| 表示 | |
| Power | 赤色 LED |
| Data | 赤色 LED (各データポート) |
| メカニカル | |
| サイズ | 12.3 × 11.3 × 3.2 cm |
| エンクロージャ | IP20保護等級 プラスティック、35mm DINマウント |
| 重量 | 222g |
| MTBF | 114,696時間 |
| MTBF計算方法 | 部品点数法 |
| 環境 | |
| 動作温度 | -40～80℃ |
| 保管温度 | -40～85℃ |
| 動作湿度 | 0～95% 結露なきこと |
| 認証 | |
| 承認 | FCC、CE、UL、UL Class 1 DIV 2、Groups A、B、C、D |
| UL File | E222870 (HAZLOC E245458) |

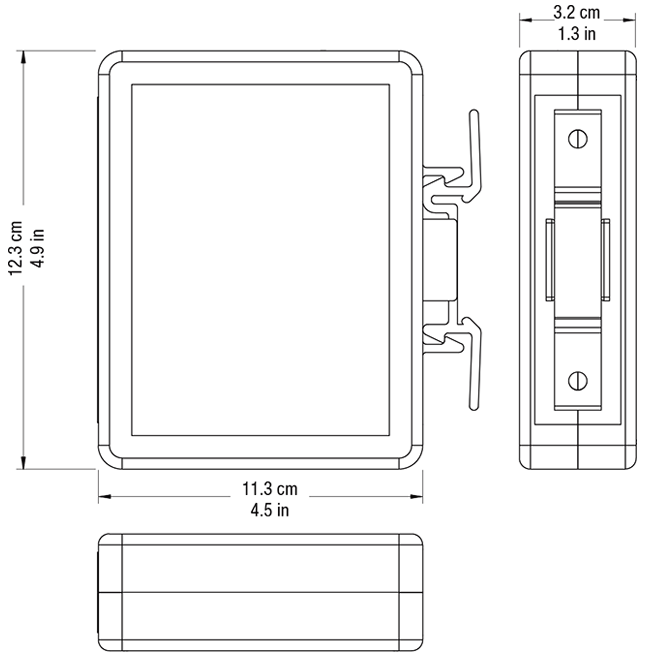

サイズ (単位=mm)
| BB-485OPDRI | 産業用 RS422/485 アイソレーションリピータ |
|---|
アクセサリ
| BB-MDR-20-24 | DINレールマウント電源 24VDC, 1.0A 出力 |
|---|
