DA-662-16-LX
DA-662
販売終了
本製品は 販売を終了いたしました。
主な製品特長
- Intel XScale IXP-425 533 MHzプロセッサ
- 128 MB RAMオンボード、32 MBフラッシュディスク
- ソフトウェア・セレクタブル16 RS-232C/422/485シリアルポート
- クワッド10/100 Mbpsイーサネット
- ACおよびDC両方で100から240Vまでの幅広い入力電力
- WLAN 802.11b/gワイヤレスネットワーク用PCMCIAカードバスサポート
- ストレージ拡張用CompactFlashおよびUSBスロット提供
- 標準19インチ、1U、ラックマウント
- LCMディスプレイおよびHMIキーパッド
- Ready-to-Run LinuxもしくはWinCE 5.0通信プラットフォーム
- 強固、ファンレス設計
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ
DA-662は、工業データアプリケーション向けに開発されたRISCベースのready-to-runの組込コンピュータです。この組込コンピュータは、ソフトウェア・セレクタブルの16のRS-232C/422/485シリアルポート、クアッドLANポートおよびIntel XScale IXP 425通信プロセッサを備えています。これらの全てのすばらしい機能が標準1U、19インチ幅ラックマウント可能な丈夫な筐体に収納されます。堅牢でラックマウント可能なメカニズム設計により工業環境アプリケーションで必要とされる保護要求を満たし、標準19インチのラックへの設置を簡単にします。
DA-662は、IT機器制御室だけでなく工業プラント現場のコントロールおよびオートメーションにおける重要な資産や電力ユーティリティ変電所などにも適しています。多様な工業アプリケーションの要求を満たすためDA-662は、100~240Vの幅広い電力入力が使用可能でACおよびDCどちらの電源ラインにも使用できます。ハードディスクを使用せず、ファンレス、高エネルギ効率設計のDA-662は、発熱を最小限にします。また、非常に厳しい工業環境で信頼性の高いパワフルなコンピューティングを提供しマルチ機能のコントローラ使用で期待される高いパフォーマンスを提供する24時間365日の作業も可能です
ソフトウェアプログラム開発は、プリインストールされたready-to-run、オープンスタンダードLinux OSもしくは一般的なWinCE OSから選択ができます。ビルトインのSDKは、制御プログラムの開発には便利なツールを提供し、また標準PCで使用される一般的なプログラミング手順に従うだけですのでとても便利です。開発した独自アプリケーションソフトウェアは、ボードのフラッシュメモリに格納されます。DA-662コンピュータを使用するとSCADAシステム、プラント現場オートメーションおよび電力モニタリング・アプリケーションのような組込み技術における分散型アーキテクチャのコントロール・システムを簡単に構築することができます。
- Ready-to-Run LinuxもしくはWinCE.NET通信プラットフォーム
- Intel XScale IXP-425 533 MHzプロセッサ
- 集中されたLANアプリケーションのためのクアッドLAN
- 標準19インチ、1U、ラックマウント
関連製品
DA-660 Embedded Computer 8または16 シリアルポート& デュアルLAN
DA-661 Embedded Computer 16 シリアルポート& デュアルLAN
DA-663 Embedded Computer 16シリアルポート& デュアル・マルチモードファイバ
ハードウェア仕様 | |
システム | |
CPU | Intel XScale IXP-425 533 MHz |
---|---|
DRAM | 128 MB オンボード |
フラッシュ | 32 MB オンボード |
PCMCIA | カードバスカードおよび16ビットPCMCIA 2.1/JEIDA 4.2カード |
ストレージ拡張 | CompactFlashソケットx 1 |
USB | USB 2.0 host x 2 |
OS | 組込LinuxもしくはWindows CE 5.0 |
LANインターフェース | |
LAN | 10/100 Mbps x 2, RJ45 |
磁気絶縁保護 | 15KV 内蔵 |
シリアルインターフェース | |
シリアルポート | RS-232C/422/485、ソフトウェア選択可能 |
ポート数 | 16 |
コネクタ | RJ45 (8ピン) |
コンソールポート | RS-232C x 1, RJ45, PPPサポート |
ESDプロテクション | 全ての信号に対し1.5KV ESDプロテクション内蔵 |
シリアル通信パラメータ | |
データビット | 5, 6, 7, 8 |
ストップビット | 1, 1.5, 2 |
パリティ | None、偶数、奇数、スペース、マーク |
フロー制御 | RTS/CTS, XON/XOFF, ADDC™ (automatic data direction control) for RS-485 |
通信速度 | 50 bps ~ 921.6 Kbps、非標準通信速度をサポート |
シリアル信号 | |
RS-232 | TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND |
RS-422 | TxD+, TxD-, RxD+, RxD-, GND |
RS-485-4線 | TxD+, TxD-, RxD+, RxD-, GND |
RS-485-2線 | Data+, Data-, GND |
LED | |
システム | Ready x 1 |
LAN | 10M/100M x 2 |
シリアル | TxD x 16, RxD x 16 |
ミニスクリーンとボタン | |
LCDパネル | 2 x 16 Text Mode |
ボタン | 4 薄膜ボタン |
メカニカル | |
材質 | SECCシートメタル、1 mm |
重さ | 2.6 kg |
サイズ | 440 x 45 x 198 mm (ラックマウント取付部含まない) 480 x 45 x 198 mm(ラックマウント取付部含む) |
設置 | 標準19インチ ラックマウント |
環境 | |
動作温度 | -10℃ ~ 60℃ |
動作湿度 | 5 ~ 95% RH |
保管温度 | -20 ~ 80℃ |
電源 | |
入力電圧 | 100 ~ 240 VAC/VDC自動動作(AC入力で47 ~ 63 Hz) |
消費電力 | 20 W |
適合規格 | |
安全 | UL/cUL (UL60950-1, CSA C22.2 No. 60950-1-03), TÜV (EN60950-1) |
EMC | CE (EN55022 Class A, EN61000-3-2 Class A, EN61000-3-3, EN55024), FCC (Part 15 Subpart B, CISPR 22 Class A) |
信頼性 | |
アラートツール | ビルトインブザーおよびRTC (Real-Time Clock) |
自動リブートトリガ | ビルトインWDT(ウオッチドッグタイマ) |
保証 | |
保証期間 | 5年 |
詳細 | Moxa社 製品保証方針 |
ソフトウェア仕様 | |
Linux | |
Kernelバージョン | 2.6.10 |
ブートリーダ | Redboot |
プロトコルスタック | TCP, UDP, IPv4, SNMP V1/V3, ICMP, IGMP, ARP, HTTP, CHAP, PAP, SSH 1.0/ 2.0, SSL, DHCP, NTP, NFS, SMTP, Telnet, FTP, PPP, PPPoE |
ファイルシステム | JFFS2 (オンボードフラッシュ) |
システムユーティリティ | bash, busybox, tinylogin, telnet, ftp, scp |
サポートサービスおよび Daemon | telnetd: Telnet Server daemon ftpd: FTP server daemon sshd: Secure shell server Apache: Web server daemon, PHPおよびXMLサポート MySQL: Database ServerおよびClient OpenVPN: Virtual private network service manager iptables: Firewall service manager pppd: dial in/out over serial port daemon & PPPoE snmpd: snmpd agent daemon inetd: TCP server manager program |
アプリケーション開発環境 | Moxa Linux API ライブラリ Linux ツールチェイン: Gcc, Glibc, GDB Windows ツールチェイン: Gcc, Glibc, Insight (Windowsベースソースレベルデバッグ・ユーティリティ) UC Finder: Windows / Linux のための UC LAN IPブロードキャスト検索ユーティリティ |
Windows CE 5.0 | |
ブートリーダ | Redboot |
プロトコルスタック | TCP, UDP, IPv4, SNMP, ICMP, IGMP, ARP, HTTP, CHAP, PAP, SSL, DHCP, SNTP, SMTP, Telnet, FTP, PPP |
ファイルシステム | FAT (オンボードフラッシュ) |
システムユーティリティ | Windows command shell, telnet, ftp, webベースの administration manager |
サポートサービスおよび Daemon |
Telent サーバ: 標準telnetクライアントFTPサーバを通してリモート管理可能: ネットワークのリモート・コンピュータ・システムとのファイルのやり取りに使用する。 Web サーバ(httpd): WinCE IIS, offer ASP, ISAPI Secure Socket Layer support, SSL 2, SSL 3, およびTransport Layer Security (TLS/SSL 3.1) public key-based protocols, およびWeb Administration ISAPI Extensions. ダイアルアップ・ネットワーキング・サービス: RAS client API およびPPP, support Extensible Authentication Protocol (EAP) およびRAS scripting |
アプリケーション開発環境 | Moxa WinCE 5.0 SDK C ライブラリおよびランタイム コンポーネントサービス (COM およびDCOM) Microsoft Foundation Classes (MFC) Microsoft® .NET Compact Framework XML, including DOM, XQL, XPATH, XSLT, SAX2 SOAP ツールキット Winsock 2.2 |

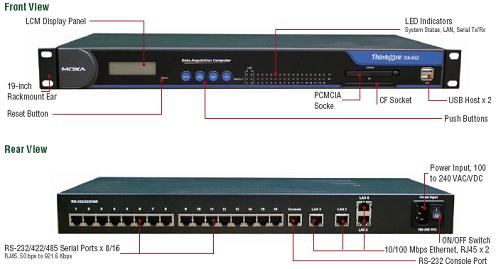

外観
![](/storage/DA-662_App.jpg)

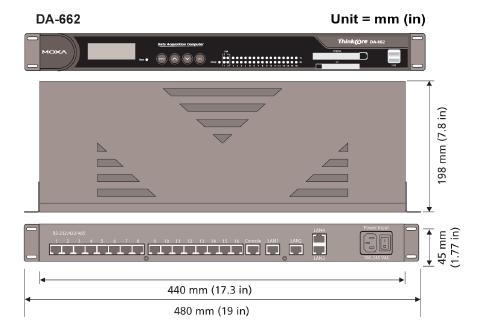

サイズ
![](/storage/DA-662_dimensions.jpg)
典型的なアプリケーション
![](/storage/DA-660_more3.gif)
DA-662-16-LX | RISCベース 19インチ・ラックマウント可能 データ収集コンピュータ、16シリアルポート, クワッドLAN, PCMCIA, USB, Linux OS | /tr>
---|---|
DA-662-16-CE | RISCベース 19インチ・ラックマウント可能 データ収集コンピュータ、16シリアルポート, クワッドLAN, PCMCIA, USB, WinCE 5.0 |
DA-662-I-16-LX | RISCベース 19インチ・ラックマウント可能 データ収集コンピュータ、光絶縁対応、16シリアルポート, クワッドLAN, PCMCIA, USB, Linux OS |
DA-662-I-16-CE | RISCベース 19インチ・ラックマウント可能 データ収集コンピュータ、光絶縁対応、16シリアルポート, クワッドLAN, PCMCIA, USB, WinCE 5.0 |
DA-662シリーズ 製品一覧
DA-662-16-CE | DA-662 |
DA-662-16-LX | DA-662 |
DA-662-I | DA-662-I |
DA-662-I-16-CE | DA-662-I |
DA-662-I-16-LX | DA-662-I |
