DA-681C-KL1-H-T
Intel® 第7世代Core™ CPU,IEC-61850,1Uラックマウントコンピューター,6ギガビットイーサネットポート,12アイソレートシリアルポート
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- 変電所オートメーションシステムのために必要なIEC 61850-3、IEEE 1613、およびIEC 60255に準拠
- 鉄道沿線アプリケーションに必要なEN 50121-4に準拠
- 第7世代Intel® Core™ Processor
- DDR4メモリスロット：容量最大32GB
- 冗長電源 (100～240VAC/VDC)
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
DA-681Cコンピューターは、Intel® Celeron® またはIntel® Core™ i3 CPUを中心に構築され、デュアルディスプレイポート (HDMI×2)、USBポート×5、ギガビットLANポート×6、3-in-1 RS-232C/422/485シリアルポート×2、RS-485シリアルポート×10、デジタル入力ポート×6、デジタル出力ポート×2をサポートしています。さらに、2.5インチ HDD/SSDスロット×1およびmSATAスロット×1が含まれ、エッジデータの収集に必要な大きなストレージスペースを必要とする産業用アプリケーションのストレージ拡張が可能です。
DA-681CはIEC 61850-3およびIEEE 1613に準拠することにより、電力アプリケーションに必要な安定した信頼性の高いシステム動作を確実に提供します。EN 50121-4コンプライアンスにより、DA-681Cはスマート鉄道の統合的なセットアップを提供するために、駅SCADAシステム、沿線防災、トラクションパワー、信号および安全システムなどの鉄道沿道アプリケーションの安定した信頼性の高いシステムオペレーションを供給することができます。
| コンピューター | |
| CPU | Intel® Core™ i3-7100U プロセッサー (2M Cache、2.4GHz) Intel® Celeron® 3965U プロセッサー (2M Cache、2.2GHz) |
|---|---|
| システムメモリスロット | SODIMM DDR4スロット×2 |
| DRAM | 32GB 最大容量 (SODIMM×2、各モジュールが2400MHzおよび最大16GBをサポート) |
| グラフィックコントローラー | Intel® HD Graphics 630 |
| ストレージスロット | 2.5インチ HDD/SSDスロット×1 |
| サポートOS | Windows 10 Embedded IoT Ent 2019 LTSC 64-bit Linux Debian 9 Note：OS available by CTOS |
| コンピュータインターフェース | |
| USB 2.0 | USB 2.0ホスト×2、type-Aコネクター フロントに2ポート |
| USB 3.0 | USB 3.0ホスト×3、type-Aコネクター リアに3ポート |
| ビデオ出力 | HDMI×2、HDMIコネクター (type A) |
| シリアルポート | RS-232C/422/485ポート×2、ソフトウェアセレクタブル (ターミナルブロック) |
| イーサネットポート | オートセンシング10/100/1000Mbpsポート (RJ45コネクター)×6 |
| LEDインジケーター | |
| システム | プログラマブル×8 ストレージ×1 電源×1 |
| LAN | 2/ポート (10/100/1000 Mbps) |
| シリアル | 2/ポート (Tx、Rx) |
| シリアルインターフェース | |
| ボーレート | 183bps～115.2kbps |
| コネクター | ターミナルブロック |
| ESD | 8kV (level 4) |
| アイソレーション | 2kV |
| シリアル規格 | RS-232C/422/485 |
| サージ | 2kV |
| シリアル信号 | |
| RS-232C | TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND |
| RS-422 | Tx+、Tx-、Rx+、Rx-、GND |
| RS-485-2線 | Data+、Data-、GND |
| RS-485-4線 | Tx+、Tx-、Rx+、Rx-、GND |
| 電源 | |
| 電源ボタン | リセットボタン (フロントパネル) ON/OFF (リアパネル) |
| 電力消費量 | 100W (最大) |
| メカニカル | |
| ハウジング | メタル |
| サイズ (耳なし) | 440×316×44mm |
| 重量 | 9,000g |
| インストレーション | 19インチラックマウンティング |
| 環境 | |
| 動作温度 | -40～70℃ |
| 保管温度 (パッケージ含む) | -40～85℃ |
| 相対湿度 | 5～95% (結露なきこと) |
| 規格 および 認証 | |
| EMC | EN 55032/35 |
| EMI | CISPR 32、FCC Part 15B Class A |
| EMS | IEC 61000-4-2 ESD:接触: 8 kV; 気中: 15 kV IEC 61000-4-3 RS: 80 MHz～1 GHz: 10 V/m IEC 61000-4-4 EFT: 電源: 4 kV;信号: 4 kV IEC 61000-4-5 サージ:電源: 4 kV; 信号: 4 kV IEC 61000-4-6 CS: 10 V IEC 61000-4-8: 20 A/m IEC 61000-4-11 |
| 変電所 | IEC 61850-3、IEEE 1613 |
| 保護リレイ | IEC 60255 |
| 衝撃 | IEC 61850-3 Edition 2.0、IEC 60068-2-27、IEC 60255-21-2 |
| 安全 | UL 62368-1 |
| 宣言 | |
| グリーンプロダクト | RoHS、CRoHS、WEEE |
| MTBF | |
| 時間 | 285,419時間 |
| 規格 | Telcordia SR332 |
| 保証 | |
| 保証期間 | 3年 |
| 詳細 | MOXA社 製品保証方針 |
サイズ (単位 = mm)

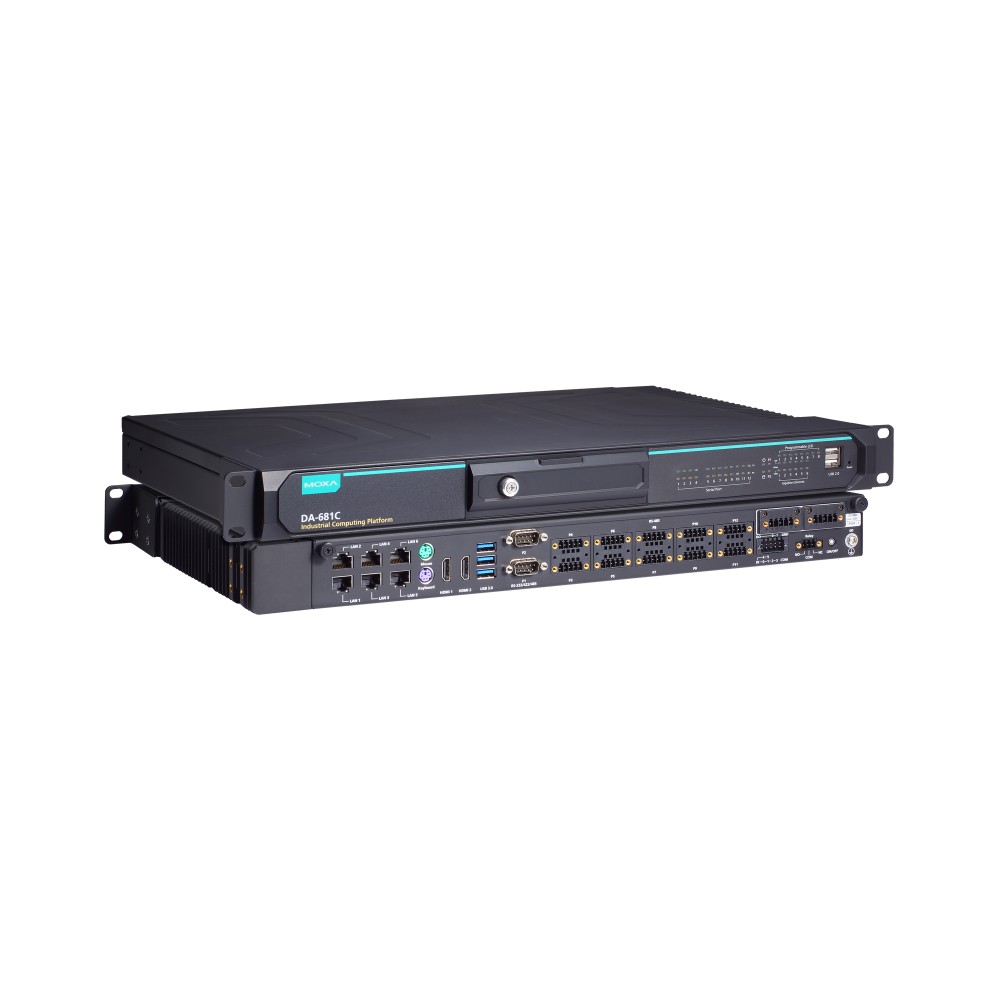

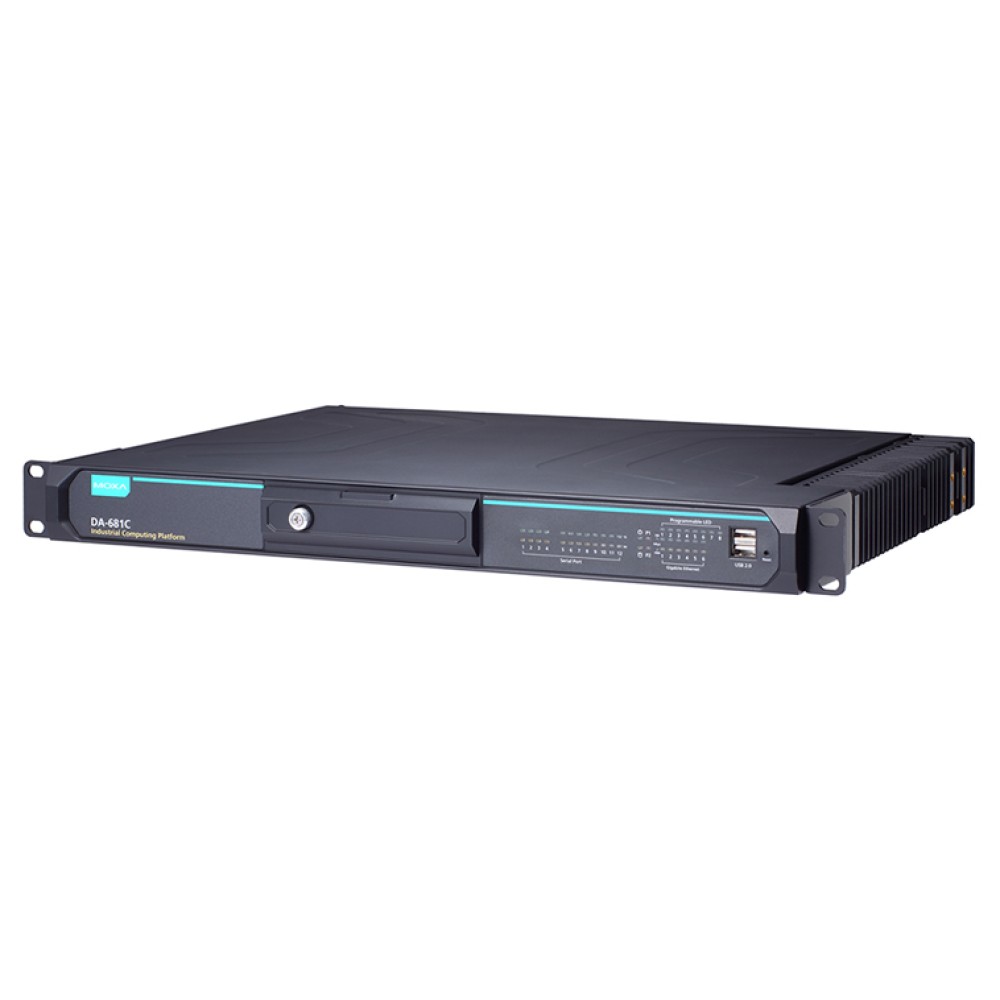

外観

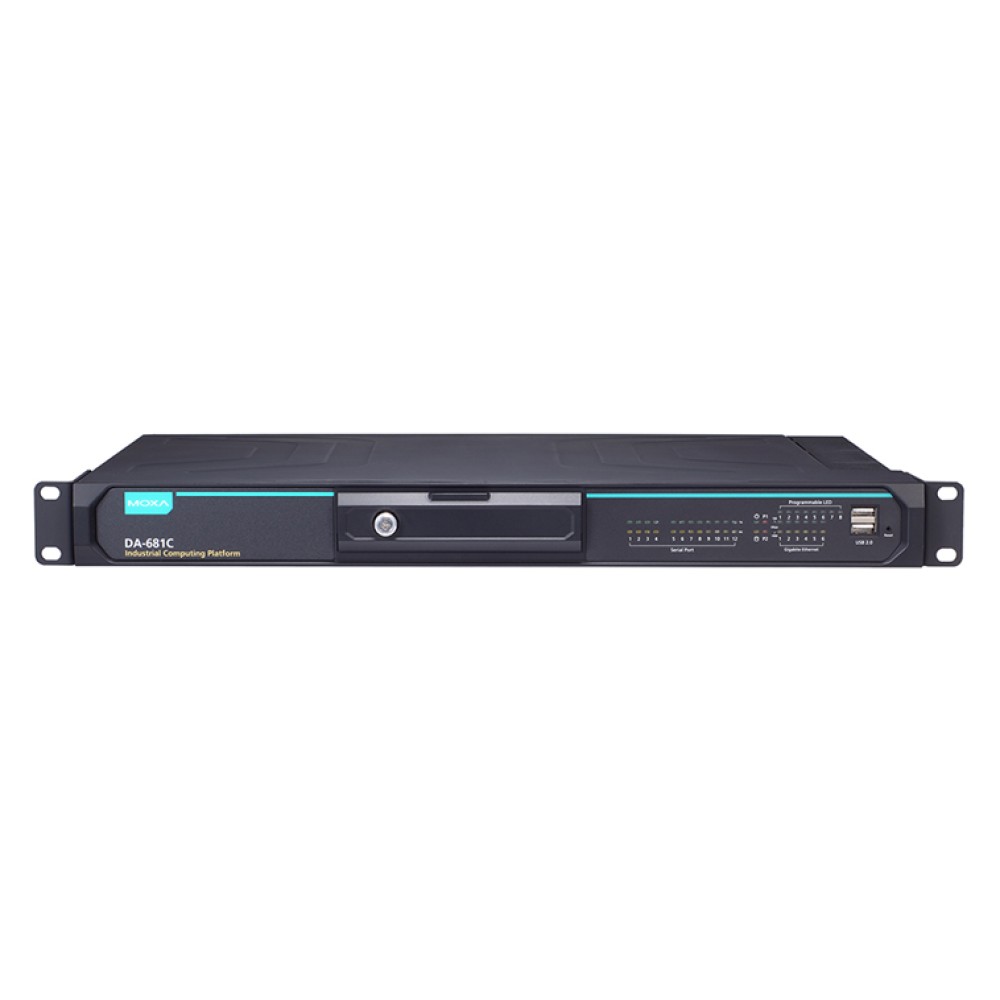

前面

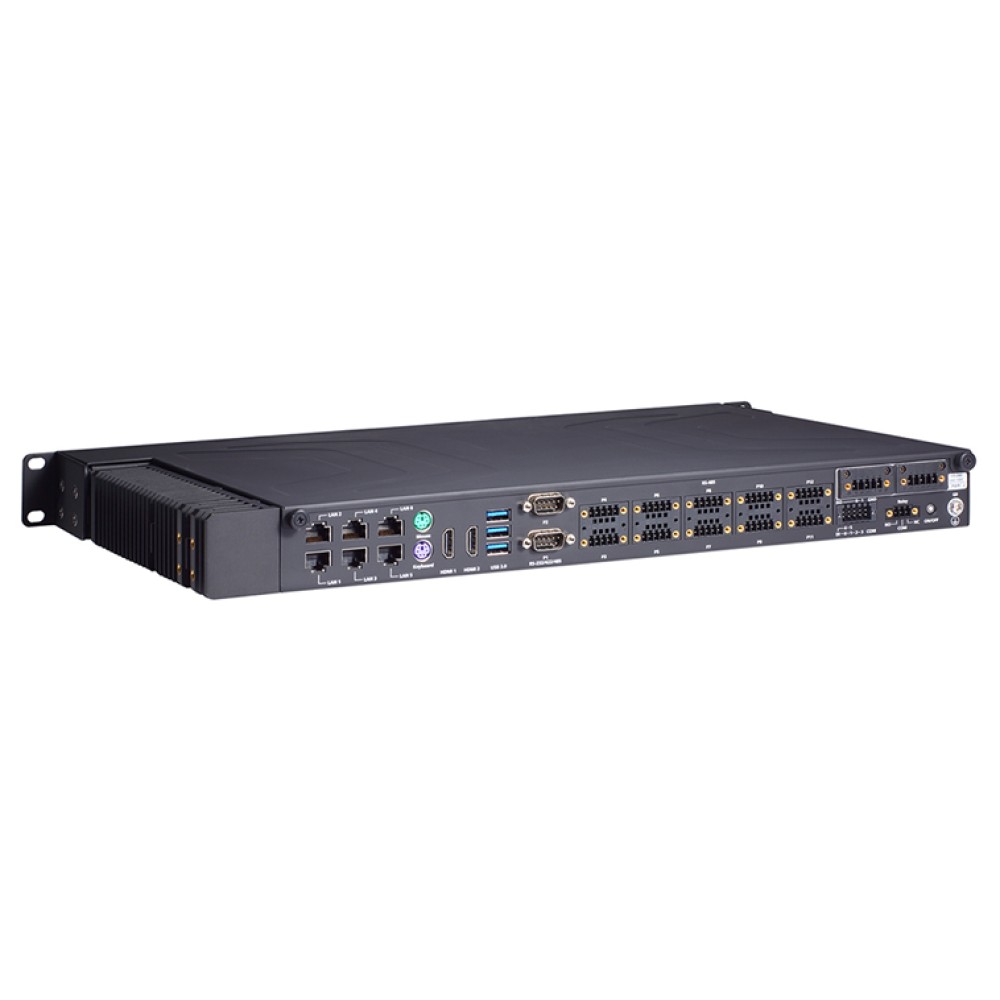

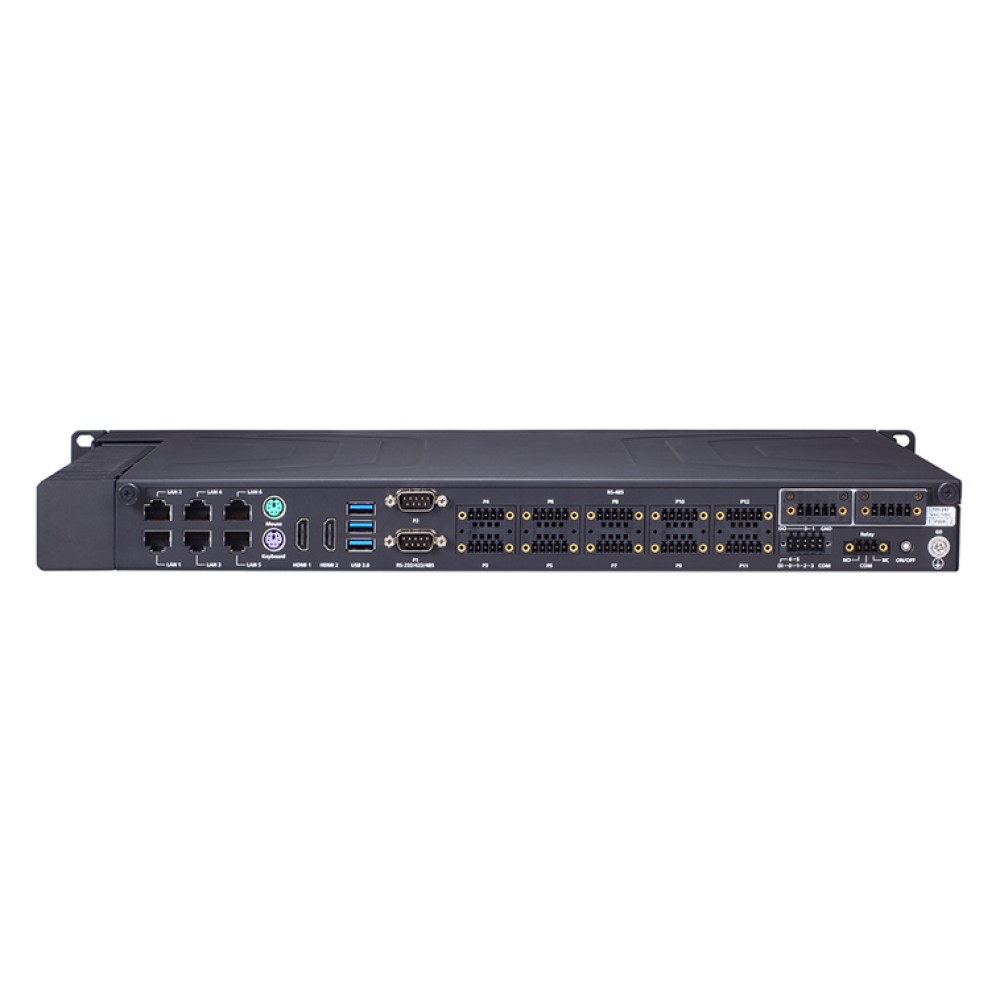

背面
| DA-681C-KL1-H-T | Intel® 第7世代Core™ CPU IEC-61850 1Uラックマウントコンピューター 6ギガビットイーサネットポート 12アイソレートシリアルポート |
|---|
DA-681Cシリーズ 製品一覧
| DA-681C-KL1-HH-T | Intel® Celeron® 3965U,IEC-61850,1Uラックマウントコンピューター,6ギガビットイーサネットポート,12アイソレートシリアルポート |
| DA-681C-KL1-H-T | Intel® 第7世代Core™ CPU,IEC-61850,1Uラックマウントコンピューター,6ギガビットイーサネットポート,12アイソレートシリアルポート |
| DA-681C-KL3-HH-T | Intel® Core™ i3-7100U CPU,IEC-61850,1Uラックマウントコンピューター,6ギガビットイーサネットポート,12アイソレートシリアルポート |
