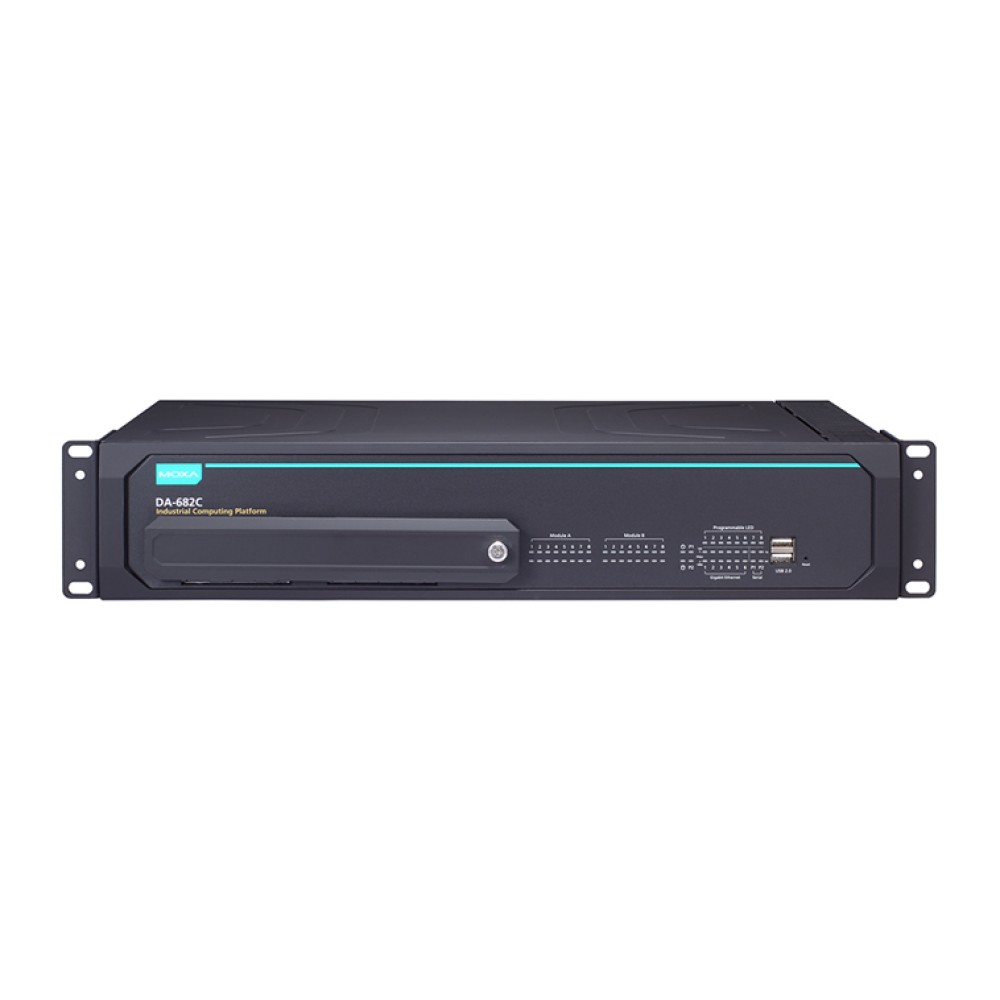

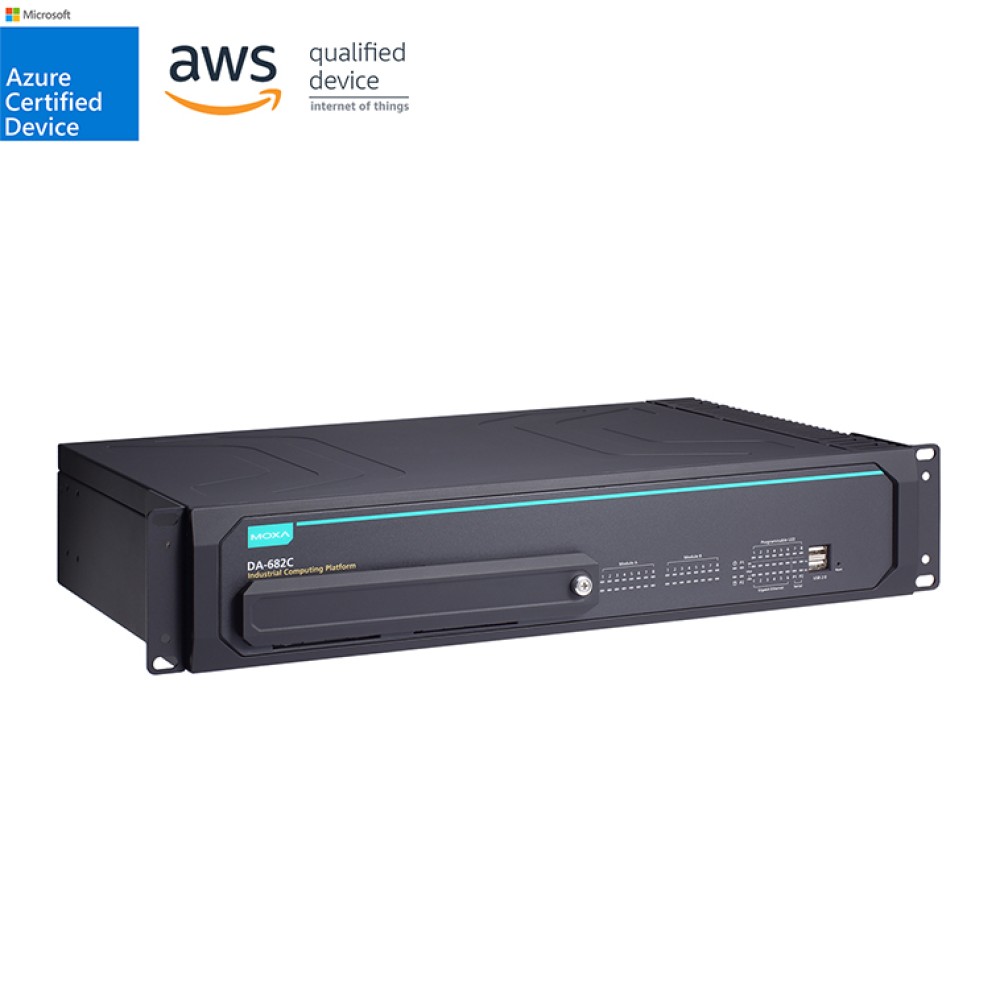

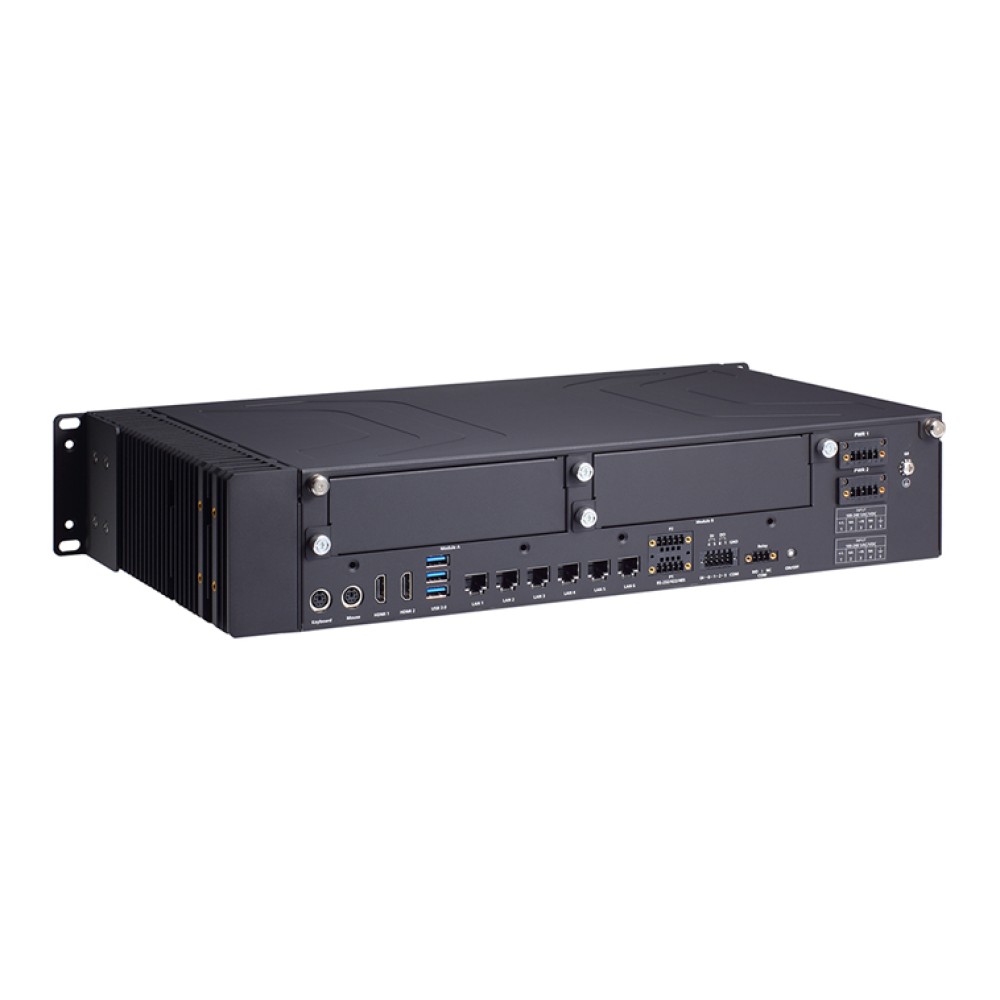

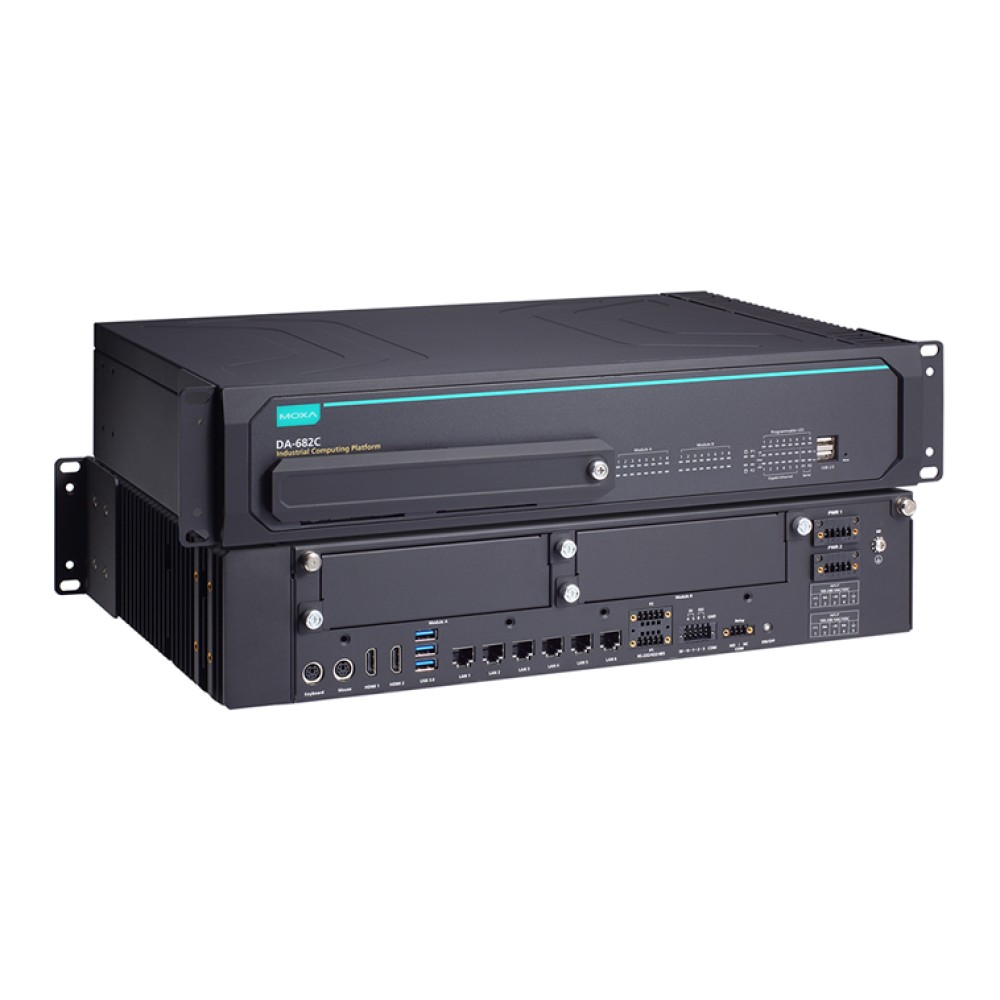

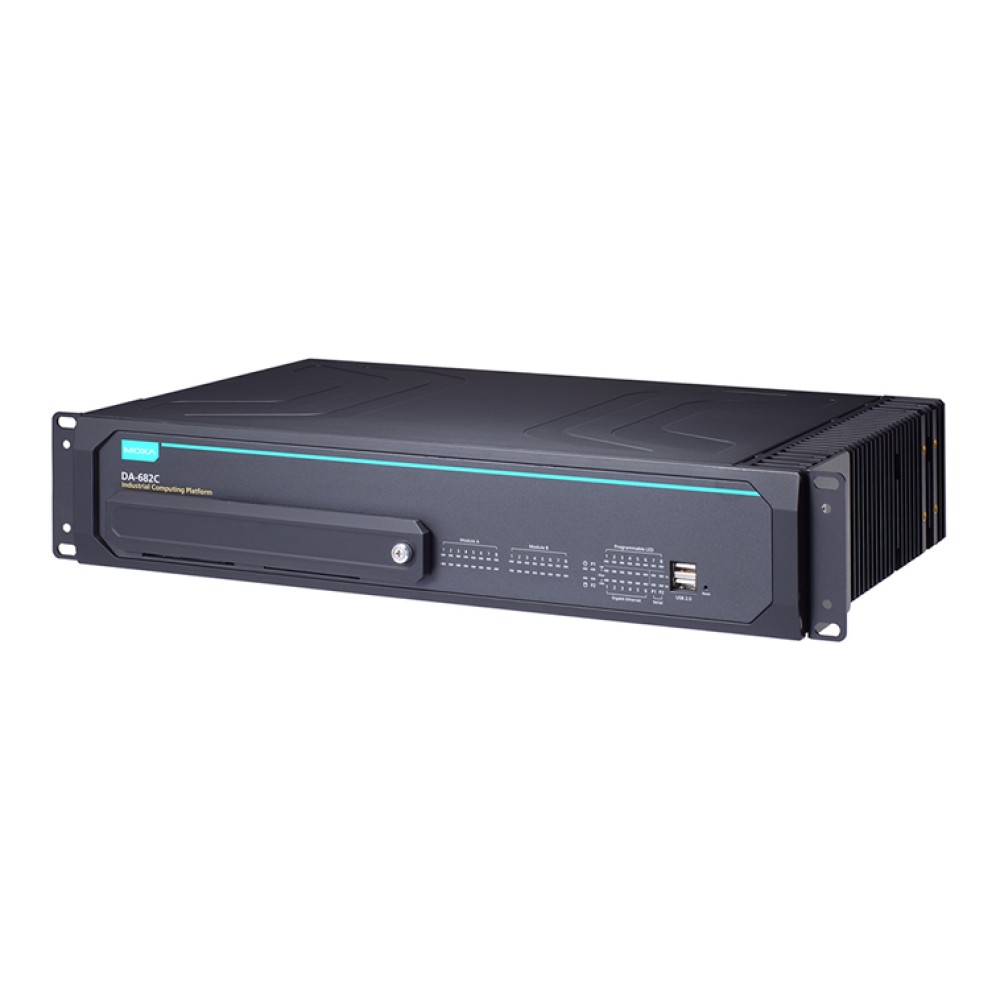

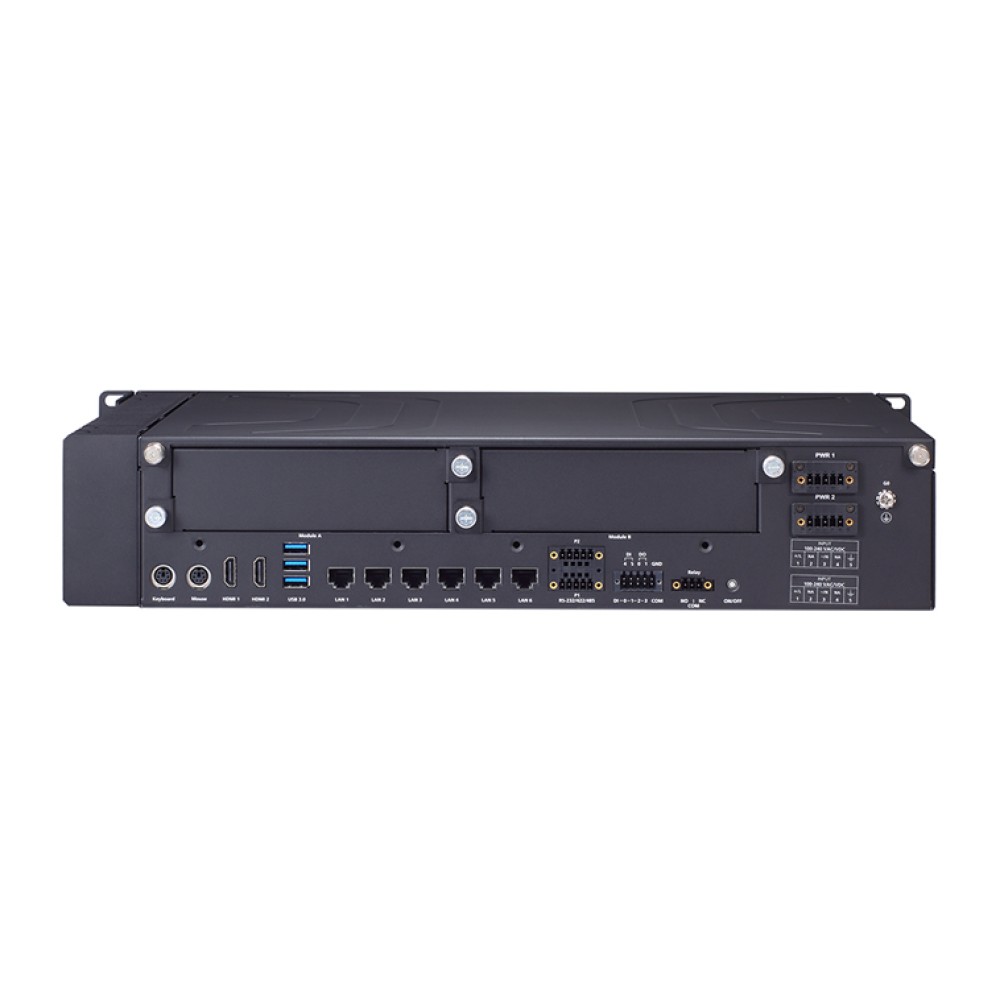

DA-682C-KL1-HH-T
Intel® 第7世代Core™ CPU,IEC-61850,2Uラックマウントコンピューター,2拡張スロットサポート
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- 変電所オートメーションシステムのために必要なIEC 61850-3、IEEE 1613、および IEC 60255に準拠
- 第7世代Intel® Core™ Processor
- DDR4メモリスロット：容量最大32GB
- 2つのホットスワップ可能な2.5インチHDD または SSDストレージ拡張トレイ
- 鉄道沿線アプリケーションに必要なEN 50121-4に準拠
- 冗長電源 (100〜240 VAC/VDC)
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ
DA-682Cコンピュータは、Intel® Celeron® または Intel® Core™ i3、i5、またはi7 CPUを中心に構築され、デュアルディスプレイポート (2 × HDMI)、5 USBポート、6ギガビットLANポート、2 × 3-in -1 RS-232C/422/485シリアルポート、6デジタル入力ポート、2デジタル出力ポートをサポートしています。DA-682Cは2つのホットスワップ可能な2.5インチHDD/SSDスロットを備え、Intel® RST RAID 0/1機能をサポートしています。
追加の価値と利便性は、柔軟なシステム統合と拡張のための2つの独立したスロットを備えたモジュラー設計によって提供されます。ユーザは、8ポートのRS-232C/422/485モジュールおよび4ポート10/100/1000 Mbps LANモジュールを含む異なる通信モジュールを追加できます。
IEC 61850-3およびIEEE 1613に準拠するDA-682Cは、電力アプリケーションに安定した信頼性の高いシステム動作を提供します。 また、スマート変電所の電気リレイの保護をカバーするIEC 60255規格に準拠しています。IEC 60255は、保護リレイおよび保護機器のテストで最も広く使用されている規格の1つであり、この規格に準拠することでDA-682Cは、堅牢な変電所オートメーションシステムの一部としてIEDと確実かつシームレスに動作します。
EN 50121-4コンプライアンスによりDA-682Cは、スマート鉄道の統合的なセットアップを提供するために駅SCADAシステム、沿線防災、トラクションパワー、信号および安全システムなどの鉄道沿道アプリケーションの安定した信頼性の高いシステムオペレーションを供給することができます。ハウジングは、標準2U、幅19インチ、ラックマウント可能な堅牢なエンクロージャに収納されています。この堅牢なラックマウント設計は、産業環境アプリケーションに必要な強化された保護を提供します。
| コンピュータ | |
| CPU | Intel® Core™ i7-7600U Processor (4M Cache, 2.8 GHz) Intel® Core™ i5-7300U Processor (3M Cache, 2.6 GHz) Intel® Core™ i3-7100U Processor (3M Cache, 2.4 GHz) Intel® Celeron® 3965U Processor (2M Cache, 2.2 GHz) |
|---|---|
| システムメモリスロット | SODIMM DDR4スロット × 2 |
| DRAM | 32 GB max.容量 (SODIMM × 2、各モジュールが2133 MHz および 最大16 GBをサポート) |
| グラフィックコントローラ | Intel® HD Graphics 630 |
| ストレージスロット | 2.5-inch HDD/SSDスロット × 2 |
| サポートOS | Windows 10 Embedded IoT Ent 2019 LTSC 64-bit Linux Debian 9 Note: OS available by CTOS |
| コンピュータインターフェース | |
| ビデオ出力 | HDMI × 2, HDMIコネクタ(type A) |
| USB 2.0 | USB 2.0 hosts × 2, type-Aコネクタ フロントに2ポート |
| USB 3.0 | USB 3.0 hosts × 3, type-Aコネクタ リアに3ポート |
| イーサネットポート | オートセンシング10/100/1000 Mbpsポート(RJ45コネクタ) × 6 |
| シリアルポート | RS-232C/422/485ポートx 2, ソフトウェアセレクタブル(ターミナルブロック) |
| LED インジケータ | |
| システム | プログラマブル × 8 ストレージ × 1 電源 × 1 |
| LAN | 2/ポート (10/100/1000 Mbps) |
| シリアル | 2/ポート(Tx, Rx) |
| シリアルインターフェース | |
| ボーレート | 300 bps～115.2 kbps |
| コネクタ | ターミナルブロック |
| ESD | 8 kV (level 4) |
| アイソレーション | 2 kV |
| シリアル規格 | RS-232C/422/485 |
| サージ | 2 kV |
| シリアル信号 | |
| RS-232C | TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND |
| RS-422 | Tx+, Tx-, Rx+, Rx-, GND |
| RS-485-2w線 | Data+, Data-, GND |
| RS-485-4w線 | Tx+, Tx-, Rx+, Rx-, GND |
| 電源 | |
| 電源ボタン | リセットボタン (フロントパネル) ON/OFF (リアパネル) |
| 電力消費量 | 900 mA® 100-240 VAC 900 mA® 100-240 VAC |
| メカニカル | |
| ハウジング | メタル |
| サイズ (耳なし) | 440 × 282 × 88 mm |
| 重量 | 9,900 g |
| インストレーション | 19インチラックマウンティング |
| 環境 | |
| 動作温度 | -40～70℃ |
| 保管温度 | -40～85℃ (パッケージ含む) |
| 相対湿度 | 5～95% (結露なきこと) |
| 規格 および 認証 | |
| EMC | EN 55032/35 |
| EMI | CISPR 32, FCC Part 15B Class A |
| EMS | IEC 61000-4-2 ESD:接触: 8 kV; 気中: 15 kV IEC 61000-4-3 RS: 80 MHz～1 GHz: 10 V/m IEC 61000-4-4 EFT: 電源: 4 kV;信号: 4 kV IEC 61000-4-5 サージ:電源: 4 kV; 信号: 4 kV IEC 61000-4-6 CS: 10 V IEC 61000-4-8: 300 A/m IEC 61000-4-11 DIPs |
| 変電所 | IEC 61850-3, IEEE 1613 |
| 衝撃 | IEC 61850-3 Edition 2.0, IEC 60068-2-27, IEC 60255-21-2 |
| 安全 | UL 60950-1, UL 62368-1, EN 62368-1 |
| 宣言 | |
| グリーンプロダクト | RoHS, CRoHS, WEEE |
| MTBF | |
| 時間 | 365,750時間 |
| 規格 | Telcordia SR332 |
| 保証 | |
| 保証期間 | 3年 |
| 詳細 | Moxa社 製品保証方針 |
サイズ (単位=mm)
| DA-682C-KL1-HH-T | CPU：Intel® Celeron® 3965U 電源入力：Dual Power 動作温度：-40～70℃ |
|---|
アクセサリ (別売り)
| 拡張モジュール | |
| DN-PRP-HSR-I210 | PRP/HSR拡張モジュール RJ45 および SFPコンボポート |
|---|---|
| DN-FX04 | 4ポート100M/1000M SFPイーサネットモジュール |
| DN-LN04-RJ | 4ポート10/100/1000 Mbps PCIe LANモジュール (RJ-45コネクタ ) |
| DN-SP08-I-TB | 8ポートRS-232 / 422/485 PCIeシリアルモジュール (ターミナルブロック、ソフトウェアで選択可能 ) |
| DN-SP08-I-DB | 8ポートRS-232 / 422/485 PCIeシリアルモジュール (DB9コネクタ、ソフトウェアで選択可能 ) |
DA-682Cシリーズ 製品一覧
| DA-682C-KL1-HH-T | Intel® 第7世代Core™ CPU,IEC-61850,2Uラックマウントコンピューター,2拡張スロットサポート |
| DA-682C-KL3-HH-T | Intel® 第7世代Core™ CPU,IEC-61850,2Uラックマウントコンピューター,2拡張スロットサポート |
| DA-682C-KL5-HH-T | Intel® 第7世代Core™ CPU,IEC-61850,2Uラックマウントコンピューター,2拡張スロットサポート |
| DA-682C-KL7-HH-T | Intel® 第7世代Core™ CPU,IEC-61850,2Uラックマウントコンピューター,2拡張スロットサポート |
