DA-682-XPE
X 86ベースラックマウントコンピューター,VGA,4ギガビットイーサネットポート,2ペリフェラル拡張スロット,CompactFlash,USB
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
販売終了
本製品は 販売を終了いたしました。
主な製品特長
- Intel Celeron M 1 GHzプロセッサ, 400/533 MHz FSB
- ブルトインDDR2 SDRAMおよび工業用フッシュディスクモジュール
- ネットワークリダンダンシのためのクワッドギガビットイーサネットポート
- ソフトウェアセレクタブル RS-232C/422/485 , 2 KVアイソレーションプロテクション
- 拡張モジュール挿入用PCI拡張スロット
- ストレージ拡張用1 CompactFlashソケット
- ハイスピードペリフェラル, システムブートアップサポート用USB 2.0ポート
- 19インチラックマウント, 2Uフォームファクタ
- 100/240 VAC/VDC 電源入力
- Ready-to-Run Linux, WinCE 6.0またはWindows XPエンベデッドプラットフォーム
- ファンレス設計
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ
DA-682コンピュータは、インテルx86プロセッサベース、VGA、4ギガビットイーサネットポート、8 RS-232C/422/485シリアルポート、オプティカルアイソレーション、CompactFlash、USBをサポートしています。またDA-682は、2Uフォームファクタ19インチ標準ラックマウントに適合します。堅牢な設計のDA-682は、標準19インチラックマウントソリューションを必要とする電力オートメーション、輸送、オイルおよびガスオートメーションといった産業オートメーションアプリケーションに適しています。更にシリアルポートは、厳しい工業環境におけるコミュニケーションの信頼性を保証するための2KVオプティカルアイソレーションプロテクションを備えています。
高性能のアプリケーションソフトウェアを開発するためにフレンドリな環境を供給するDA-682は、Win CE6.0またはWindows XPエンベデッド (プリインストール)で動作します。Moxaは、プログラマが容易に作業できるソフトウェアを提供します。またプログラマがバグフリーのコードを迅速に低価格で開発する手助けを行ないます。
DA-682は、拡張モジュールを挿入するための2 PCIスロットを備えています。Moxaは、8ポートのRS-232C/422/485モジュール、4ポート10/100Mbps LANモジュール、PCI拡張モジュールを含む様々なコミュニケーションモジュールを提供します。フレンドリなデザインは、ユーザが素早くかつ容易にモジュールのスワップできるメリットを提供します。これら機能の提供により産業オートメーションアプリケーションを実現するための理想的なソリューションを構築できます。
| コンピュータ | |
| CPU | Intel Celeron M 1GHzプロセッサ |
|---|---|
| OS (プリインストール) | Linux, WinCE 6.0または Windows XP Embedded SP2 |
| FSB | 400/533 MHz |
| システムチップセット | Intel 915GME + ICH6M chipset |
| 拡張バス | 2 PCI 拡張スロット |
| BIOS | 4メガビットFlash BIOS, PCI Plug & Play, ACPI機能サポート |
| システムメモリ | 1 x 200-pin DDR2 SODIMMソケット DDR2 400/533; 最大1 GB max. (512 MB：XPe/Linux, 256 MB：6.0)サポート |
| ストレージ | |
| ビルトイン | 256 MB (CE)または1 GB (XPe/Linux) 工業DOM用OS |
| Compact Flash | ストレージ拡張用ソケットDMAモードサポート |
| その他のペリフェラル | |
| USB | USB 2.0準拠ホストx 4, Type Aコネクタ, システムブートアップサポート |
| KB/MS | 1 PS/2インターフェース, 標準 PS/2キーボードおよびPS/2マウスサポート（Y-ケーブル/オプション） |
| ディスプレイ | |
| グラフィックコントローラ | ビルトインIntel 915GME,およびビルトインIntel extreme Graphics 2テクノロジ |
| ディスプレイメモリ | ダイナミックビデオメモリ (最大32 MBシステムメモリシェア) |
| ディスプレイインターフェース | VGAインターフェース(DB15/Fコネクタ) |
| イーサネットインターフェース(ビルトイン) | |
| 電磁アイソレーションプロテクション | オートセンシング10/100/1000 Mbpsギガビットイーサネット x 4, Realtek RTL8110SCコントローラ使用 |
| LED | |
| システム | 電源 x 1, ストレージ x 1 |
| LAN | 10/100Mモード |
| シリアル | TX/RX |
| ギガビットイーサネット | 100M x 4, 1000M x 4 |
| コミュニケーション | モジュールA x 16, モジュールB x 16 |
| メカニカル | |
| ケース | SECCシートメタル(1 mm) |
| 重さ | 7 kg |
| サイズ | 440 x 253 x 90 mm (ラックマウント耳なし) |
| マウンティング | 標準19インチラックマウント |
| スイッチ＆ボタン | |
| 電源スイッチ | on/off (リアーパネル) |
| リセットボタン | システムハードウェアリセット(フロントパネル) |
| 環境 | |
| 動作温度 | -10℃ ～ 60℃ |
| 動作湿度 | 5 ～ 95% RH |
| 保管温度 | 標準モデル： -20 ～ -80℃ |
| 電源 | |
| 入力電圧 | 100～240 VAC/VDCオート切換(47～63 Hz AC入力) |
| 消費電力 | 30W (フルロード) |
| 信頼性 | |
| アラートツール | ビルトインブザーおよびRTC (Real-Time Clock), リチュームバッテリバックアップ |
| 自動リブートトリガ | ビルトインWDT (Watch Dog Timer) 1-255レベルタイムインターバル・システムリセット, ソフトウェアプログラマブル |
| 認証 | |
| 安全 | UL/cUL (UL60950-1, CSA C22.2 No. 60950-1-03), LVD (EN60950-1), CCC (GB4943) |
| EMC | CE (EN61000-6-4, EN61000-3-2, EN61000-3-3, EN55024), FCC(Part 15 Subpart B, CISPR 22 Class A), CCC (GB9254, GB 17625.1) Safety: UL/cUL (UL60950-1, CSA C22.2 No. 60950-1-03), LVD (EN60950-1), CCC (GB4943) |
| 保証 | |
| 保証期間 | 3年 |
| 詳細 | Moxa社 製品保証方針 |
| Windows Embedded CE 6.0 | |
| システムユーティリティ | Windows command shell, telnet, ftp,web-based administration manager |
| ファイルシステム | FAT (オンボードflash) |
| プロトコルスタック | TCP, UDP, IPv4, SNMP, ICMP, IGMP, ARP, HTTP, CHAP, PAP, SSL, DHCP, SNTP, SMTP, Telnet, FTP, PPP |
| サービスおよびDaemonsサポート | Telnetサーバ：標準Telnetクライアントを通してリモートアドミニストレーション可能 FTP サーバ：.ネットワーク経由でリモートコンピュータとのファイル転送が可能 File サーバ：クライアントがネットワークを経由してファイルおよびリソースへのアクセスが可能(Microsoft® Wincows® CE) Webサーバ(httpd)：ASP, ISAPIセキュアソケットレーヤーを含むサポート,SSL 2, SSL 3,およびトランスポートレイヤーセキュリティ(TLS/SSL 3.1)パブリックキーベースプロトコルおよびWebアドミニストレーションISAPIエクステンション |
| Webサーバ (HTTPD) | IASP, ISAPIセキュアソケットレーヤーを含むサポート, SSL 2, SSL 3,およびトランスポートレイヤーセキュリティ(TLS/SSL 3.1)パブリックキーベースプロトコルおよびWebアドミニストレーションISAPIエクステンション |
| アプリケーション開発環境 | Moxa WinCE 6.0 SDK C Librariesおよび Run-times Component Services (COM and DCOM) Microsoft® .NET Compact Framework 2.0 SP2 XML,（含む DOM, XQL, XPATH, XSLT, SAX, SAX2） SOAP Toolkit Client Winsock 2.2 |
| ダイアルアップネットワークサービス | RASクライアントAPIおよび PPP Extensible Authentication Protocol (EAP) およびRASスクリプティング Watchdogサービス：ユーザ設定のタイムインターバルによりCPUをリセットするためのCPUハードウェア機能（Moxa library機能のコールでトリガー） |
| Linux | |
| Kernelバージョン | 2.6.18 |
| プロトコルスタック | TCP, UDP, IPv4, SNMP V1, ICMP, IGMP, ARP, HTTP, CHAP, PAP, SSH 1.0/ 2.0, SSL, DHCP, NTP, NFS, Telnet, FTP, PPP, PPPoE |
| ファイルシステム | EXT2, JFFS2 (オンボードflash) |
| システムユーティリティ | bash, busybox, tinylogin, telnet, ftp, scp |
| サービスおよびDaemonsサポート | Telnetd： Telnet Server daemon ftpd： FTP server daemon sshd： Secure shell server Apache： Web server daemon, PHPおよびXMLサポート OpenVPN： Virtual private network service manager iptables： Firewall service manager NAT： Network Address Translation pppd:シリアルポート経由ダイアルイン/アウトdaemon & PPPoE snmpd： snmpd agent daemon inetd： TCP server manager program |
| アプリケーション開発環境 | GNU 3.8.1作成 – GNUがプログラムのグループを維持するためのユーティリティ作成 Gcc version 4.1.2 - C/C++ PC Cross Compiler Glibc version 2.3.6 - POSIX standard C library Linux Tool Chain: Gcc, Glibc, GD |
| デバイスドライバ | UART, RTC, LAN, Buzzer, CF |
| ディストリビューション | Debian Etch 4.0 r2 |
| Windows XPエンベデッド | |
| プロトコルスタック | DHCP, IPv4, DNS, IPsec, HTTP, TCP, UDP, ICMP, IGMP, ARP, TAPI, TSP, SNMP, NTP, ICS, PPP, CHAP, EAP, SNTP, Telnet, SNTP, FTP, SMTP, PPPoE, PPTP, NetBIOS |
| ファイルシステム | NTFS |
| システムユーティリティ | Windows command shell, Telnet, ftp, web-based administration manager, Wireless Zero Configuration |
| サービスおよびDaemonsサポート | Telnetサーバ：標準Telnetクライアントを通してリモートアドミニストレーション可能 FTP サーバ：.ネットワーク経由でリモートコンピュータとのファイル転送が可能 File サーバ：クライアントがネットワークを経由してファイルおよびリソースへのアクセスが可能(Microsoft® Wincows® CE) IIS Webサーバ：webサイトの作成および管理 ターミナルサーバ：Microsoft Terminal Server client application (mstsc.exe). |
| アプリケーション開発環境 | Microsoft .Net Framework 2.0, service pack 2 (CLRおよび.NET Framework class library) Active Directory Service Interface (ADSI) Core Active Template Library (ATL),ASP.NET 2.0 Certificate Request Client & Certificate Autoenrollment (CLR および .NET Framework class library) COM APIs Common Control Libraries Common File Dialogs Direct3D, DirectPlay, DirectShowおよびDirect show filters Distributed Transaction Coordinator (MSDTC) Enhanced Write Filter (揮発性(RAM)または非揮発性(disk)ストレージへのオペレーションリダイレクト書込み) Event Log, Internet Explorer Mapi32 Libraries Message Queuing (MSMQ) Core Microsoft Visual C++ Run Time Libraries Power Management dynamic-link library Registry Editor RPC Smart Card Cryptographic Service Providers USB 2.0 core drivers USB .95または1.0準拠 Windows API, Media Player 10, Script EnginesおよびWMI |
| COM+ サービス | Microsoft Component Object Model (COM)およびMicrosoft Transaction Server(MTS)の次の発展。 コンピュータブラウザサービス： WindowsからMicrosoftネットワーキングを通して公開されたコンピュータブラウジング機能性。クライアントマシンは、ファイルおよびプリントのシェアリングサービスの公開が可能なコンピュータのためにネットワークをブラウズできます。 ディスクマネージメントサービス： ディスクとボリュームマネージメントオペレーションをサポート。コンポーネントは、ディスクおよびボリュームの質問とコンフィギュレーションするために使用ができる基本かつダイナミックなComponent Object Model(COM)インターフェースに実装します。また、コンポーネントは、ストレージサブシステムにおけるディスク利用可能または取外しその他の変化をモニタします。 リモートレジストリサービス:リモートユーザがコンピュータレジストリの設定の変更を可能にします。 |
| DAモジュールシリーズ | |
| シリアルインターフェース | |
| シリアル規格 | RS-232C/422/485 (ソフトウェアセレクタブル) |
| ポート数 | 8 |
| コネクタ | DB9/M/ターミナルブロック(TB) |
| ESDプロテクション | 15 KV全信号 |
| オプティカルアイソレーションプロテクション | 2 KV (DA-SP08-I-DB/TB) |
| シリアルコミュニケーションパラメータ | |
| データビット | 5, 6, 7, 8 |
| ストップビッﾄ | 1, 1.5, 2 |
| パリティ | None, 奇数, 偶数, スペース, マーク |
| フロー制御 | RTS/CTS, XON/XOFF, RS-485用ADDC™ (automatic data direction control) |
| ボーレート | 50 bps～921.6 Kbps (非標準ボーレートサポート) |
| シリアル信号 | |
| RS-232C | TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND |
| RS-422 | TxD+, TxD-, RxD+, RxD-, GND |
| RS-485-4線 | TxD+, TxD-, RxD+, RxD-, GND |
| RS-485-2線 | Data+, Data-, GND |
| DA-LN04-RJ | |
| イーサネットインターフェース (ビルトイン) | |
| 電磁気アイソレーションプロテクション | 1.5 KVビルトイン |
| LAN | オートセンシング10/100 Mbpsイーサネット x 4, RJ45コネクタ |
| DA-UPCI-DK | |
| ユニバーサルPCIカード拡張アダプタ | |
| 適合システム | DA-682シリーズ |
| PCIスロット | 1 |
| インターフェースバス | 32-bitユニバーサル(3.3Vおよび5V) |

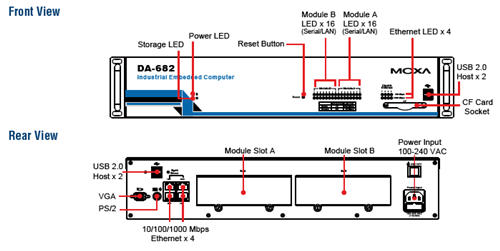

外観図

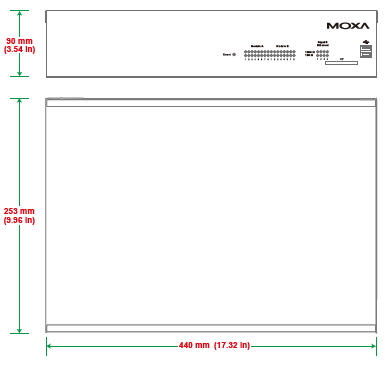

サイズ
| DA-682-CE | x86ラックマウントコンピュータ, VGA, 4ギガバイトイーサネットポート, 2ポートペリフェラル拡張スロット, CompactFlash, USB, WinCE 6.0 |
|---|---|
| DA-682-XPE | x86ラックマウントコンピュータ, VGA, 4ギガバイトイーサネットポート, 2ポートペリフェラル拡張スロット, CompactFlash, USB, WinXPe |
| DA-682-LX | x86ラックマウントコンピュータ, VGA, 4ギガバイトイーサネットポート, 2ポートペリフェラル拡張スロット, CompactFlash, USB, Linux |

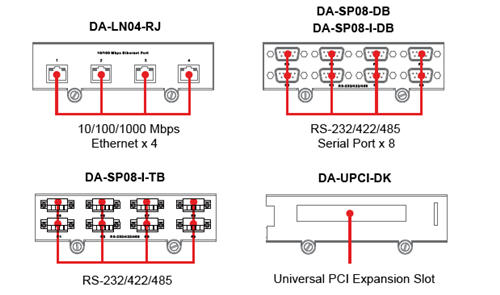

x86ベースラックマウントコンピュータ拡張モジュール
| DA-SP08-I-DB | 8ポートRS-232C/422/485 シリアルモジュールDB9コネクタ, オプショナルアイソレータ |
|---|---|
| DA-SP08-DB | 8ポートRS-232C/422/485 シリアルモジュールDB9コネクタ |
| DA-SP08-I-TB | 8ポートRS-232C/422/485 シリアルモジュール, ターミナルブロックコネクタ, オプショナルアイソレータ |
| DA-LN04-RJ | 4ポート10/100 Mbps LANモジュール |
| DA-UPCI-DK | ユニバーサルPCI開発キット |
DA-682 製品一覧
| DA-682 | X 86ベースラックマウントコンピューター,VGA,4ギガビットイーサネットポート,2ペリフェラル拡張スロット,CompactFlash,USB |
| DA-682-LX | X 86ベースラックマウントコンピューター,VGA,4ギガビットイーサネットポート,2ペリフェラル拡張スロット,CompactFlash,USB |
| DA-682-XPE | X 86ベースラックマウントコンピューター,VGA,4ギガビットイーサネットポート,2ペリフェラル拡張スロット,CompactFlash,USB |
