EtherWAN

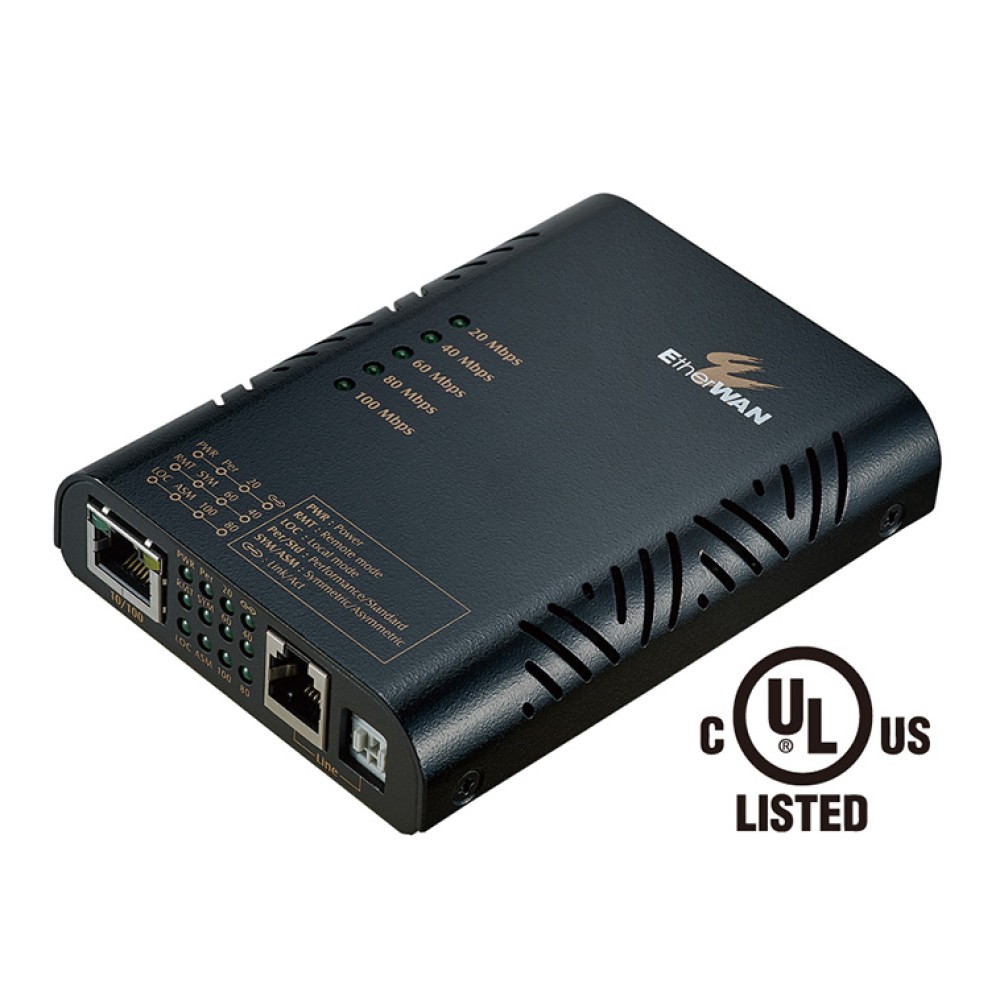

ED3501-D

既存の電話線及びツイストペアシリアルケーブルを使用可能な産業用10/100BASE-TXイーサネットエクステンダー

主な製品特長

UL60950認証

  • UL60950-1規格の認証の提供により事故や損傷の危険から設置者を保護

ハイスピードなパフォーマンス

  • 最大100Mbpsで 300m距離延長
  • 最大1Mbpsで2,600m距離延長

幅広い動作温度範囲に対応

  • -40~75℃の動作温度範囲の設計により屋外キャビネットに設置に最適

その他

  • 1 10/100Base-TXイーサネットポート、RJ-45コネクタ
  • オートネゴシエーションスピード および イーサネットポート (デュープレックスモード)
  • オートMDIX (イーサネットポート)
  • IEEE 802.3 10Base-T および IEEE 802.3u 100Base-TX規格準拠
  • イーサネットエクステンダポート (RJ-11コネクタ または ターミナルブロック)
  • イーサネットエクステンダポート (オートセンススピード)
  • DIPスイッチによるイーサネットエクステンダのオート または ローカル、Symmetric または Asymmetricモード、パフォーマンス または 標準モード設定
  • ステータスLED
  • 外付け電源アダプタ

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

  • 概要
  • 仕様
  • 詳細情報
  • 型番
  • シリーズ

イーサネットエクステンダ「ED3501シリーズ」は、100mのイーサネット距離制限を越えて使用することを必要とするアプリケーションにおいて、既存のインフラを活用して電話線およびRS-232C/422/485インターフェースシリアルケーブルを介してIPネットワークを延長することで、新しいケーブルを敷設することなく、インフラコストを最小限に抑えることができます。ED3501シリーズは、産業環境の過酷な振動や衝撃および電気的ノイズ耐性の克服、-40~75℃の幅広い動作温度範囲の提供および強固なアルミ筐体を使用した産業グレードの仕様で設計されています。ED3501カッパーケーブルエクステンダポートは、100Mbpsのレート300mまたは1Mbpsで2,600mの長距離伝送が可能です。

テクノロジ
規格IEEE802.3 10BASE-T
IEEE802.3u 100BASE-TX
IEEE802.3x 全2重 および フロー制御
プロセッシングタイプ半2重 バックプレッシャ および IEEE802.3x 全2重 および フロー制御
オートネゴシエーション
オートMDI/MDIX
電源
入力12VDC (DCジャック)
消費電力Max. 4.56W 0.38A @ 12VDC
保護過電流保護
逆極性保護
メカニカル
筐体アルミケース
IP30
サイズ80.3mm (W) × 109.2mm (D) × 23.8mm (H)
重量150g
設置DINレール (トップハットタイプ35mm) または ウォールマウンティング
インターフェース
イーサネットポートポート:1 RJ-45ポート
スピード:10/100Mbps
距離:100m
ケーブル:
10BASE-T:UTP CAT. 3, 4, 5 (2ペアワイヤ)
100BASE-TX, UTP CAT. 5 (4ペアワイヤ)
イーサネットエクステンダポートポート:1 RJ-11/ターミナルブロックポート
スピード:最大100Mbps
距離:2,200m
ケーブル:Cat5/6ツイストペア、RS-232C、RS-422/485用インターフェースケーブル、電話線 (0.5mm径、1ペアワイヤ) または それ以上
DIPスイッチDIP 1 ステート:オート/ローカル
DIP 2 LDR:ON/OFF
DIP 3:Perf./Std
LED インジケータユニット:電源1
10/100TXポート:Link/アクティブ, 全2重
ラインスピード:100/80/60/40/20Mbps および 20Mbps以下のリンク
SYM:Symmetricモード (距離 ≤ 1000m)
ASM:Asymmetricモード
RMT:リモートモード
LOC:ローカルモード
Per:On/パフォーマンスモード; Off/標準モード
スピード/距離リファレンス
距離 (m)データレート (Mbps)
300100
40080
60060
80040
26001
  • すべてのスピード選択は、DSL上で対称 (Symmetrical) および イーサネット上で全二重
  • データレートは、ライン品質に大きく依存します
環境
動作温度-20~60℃
テスト:@ -20~70℃
保管温度-20~70℃
相対湿度5%~95% (結露なきこと)
認証
ISOISO9001認定工場で製造
安全UL60950-1, EN60950-1, IEC60950-1
EMIFCC Part 15B, Class A
VCCI, Class A
EN61000-6-4
EN61000-3-3
EMSEN61000-6-2
EN61000-4-2 (ESD規格)
EN61000-4-3 (Radiated RFI規格)
EN61000-4-4 (バースト規格)
EN61000-4-5 (サージ規格)
EN61000-4-6 (Induced RFI規格)
EN61000-4-8 (Magnetic Field規格)
環境テストIEC60068-2-6 Fc (振動耐性)
IEC60068-2-27 Ea (衝撃)
FED STD 101C Method 5007.1 (自由落下w/パッケージ)

アプリケーション

構成図

イーサネットエクステンダポート

ED3501産業用イーサネットエクステンダは、10/100イーサネットポート用RJ-45およびエキステンダ用のラインポート (RJ-11コネクタまたはターミナルブロック) を備えています。

外観図

1ペアのイーサネットエクステンダポート (RJ-11コネクタまたはターミナルブロック) 間は、電話線などの音声グレードのカッパーまたはRS-232C/422/485シリアルペアケーブルを介して接続します。2つのデバイスが接続されたとき、1つのデバイスは、LOCモードそして他をAutoモードに設定する必要があります。

構成図
構成図

サイズ (単位=mm)

サイズ
ED3501-DDINレールマウンティングキット付属 (12VDC 電源アダプタを含む) 既存の電話線及びツイストペアシリアルケーブルを使用可能な産業用10/100BASE-TXイーサネットエクステンダ

外付電源アダプタオプション (X)

Aオーストラリア用外付電源アダプタ
EEU用外付電源アダプタ
JJP用外付電源アダプタ
KUK用外付電源アダプタ
UUSA用外付電源アダプタ

中国 CCC認証取得
