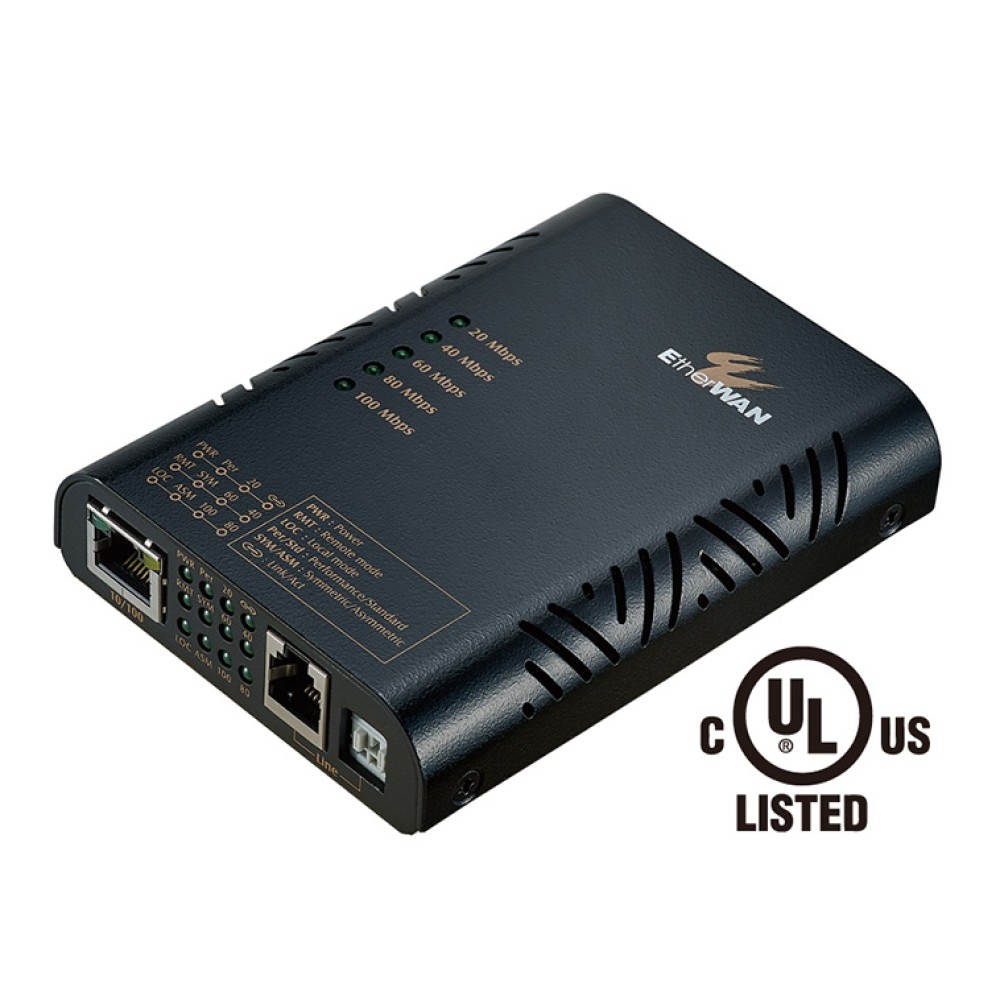

ED3501
既存の電話線及びツイストペアシリアルケーブルを使用可能な産業用10/100BASE-TXイーサネットエクステンダー
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
UL60950認証
- UL60950-1規格の認証の提供により事故や損傷の危険から設置者を保護
ハイスピードなパフォーマンス
- 最大100Mbpsで 300m距離延長
- 最大1Mbpsで2,600m距離延長
幅広い動作温度範囲に対応
- -40～75℃の動作温度範囲の設計により屋外キャビネットに設置に最適
その他
- 1 10/100Base-TXイーサネットポート、RJ-45コネクタ
- オートネゴシエーションスピード および イーサネットポート (デュープレックスモード)
- オートMDIX (イーサネットポート)
- IEEE 802.3 10Base-T および IEEE 802.3u 100Base-TX規格準拠
- イーサネットエクステンダポート (RJ-11コネクタ または ターミナルブロック)
- イーサネットエクステンダポート (オートセンススピード)

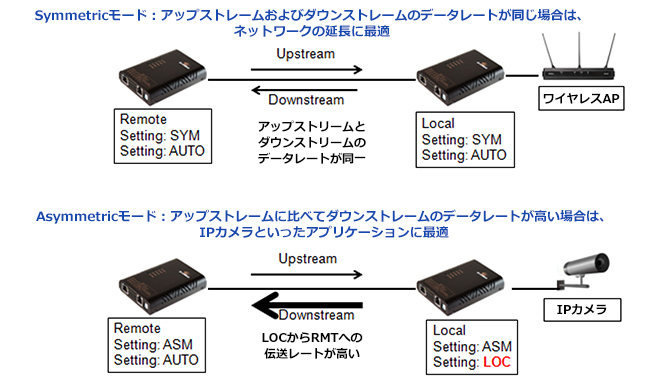

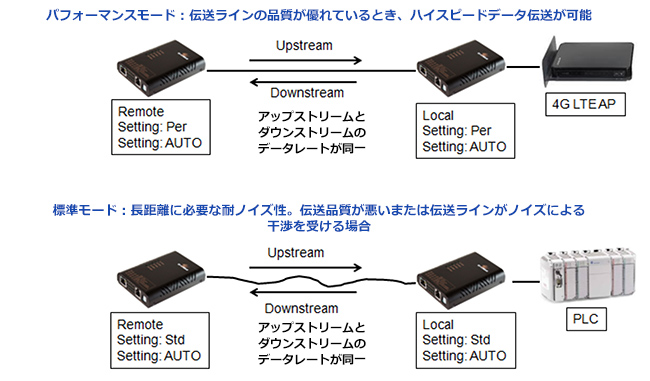

- DIPスイッチによるイーサネットエクステンダのオート または ローカル、Symmetric または Asymmetricモード、パフォーマンス または 標準モード設定
- ステータスLED
- 外付け電源アダプタ
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
イーサネットエクステンダ「ED3501シリーズ」は、100mのイーサネット距離制限を越えて使用することを必要とするアプリケーションにおいて、既存のインフラを活用して電話線およびRS-232C/422/485インターフェースシリアルケーブルを介してIPネットワークを延長することで、新しいケーブルを敷設することなく、インフラコストを最小限に抑えることができます。ED3501シリーズは、産業環境の過酷な振動や衝撃および電気的ノイズ耐性の克服、-40～75℃の幅広い動作温度範囲の提供および強固なアルミ筐体を使用した産業グレードの仕様で設計されています。ED3501カッパーケーブルエクステンダポートは、100Mbpsのレート300mまたは1Mbpsで2,600mの長距離伝送が可能です。
| テクノロジ | |||||||||||||
| 規格 | IEEE802.3 10BASE-T IEEE802.3u 100BASE-TX IEEE802.3x 全2重 および フロー制御 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| プロセッシングタイプ | 半2重 バックプレッシャ および IEEE802.3x 全2重 および フロー制御 オートネゴシエーション オートMDI/MDIX | ||||||||||||
| 電源 | |||||||||||||
| 入力 | 12VDC (DCジャック) | ||||||||||||
| 消費電力 | Max. 4.56W 0.38A @ 12VDC | ||||||||||||
| 保護 | 過電流保護 逆極性保護 | ||||||||||||
| メカニカル | |||||||||||||
| 筐体 | アルミケース IP30 | ||||||||||||
| サイズ | 80.3mm (W) × 109.2mm (D) × 23.8mm (H) | ||||||||||||
| 重量 | 150g | ||||||||||||
| 設置 | DINレール (トップハットタイプ35mm) または ウォールマウンティング | ||||||||||||
| インターフェース | |||||||||||||
| イーサネットポート | ポート：1 RJ-45ポート スピード：10/100Mbps 距離：100m ケーブル: 10BASE-T：UTP CAT. 3, 4, 5 (2ペアワイヤ) 100BASE-TX, UTP CAT. 5 (4ペアワイヤ) | ||||||||||||
| イーサネットエクステンダポート | ポート：1 RJ-11/ターミナルブロックポート スピード：最大100Mbps 距離：2,200m ケーブル：Cat5/6ツイストペア、RS-232C、RS-422/485用インターフェースケーブル、電話線 (0.5mm径、1ペアワイヤ) または それ以上 | ||||||||||||
| DIPスイッチ | DIP 1 ステート：オート/ローカル DIP 2 LDR：ON/OFF DIP 3：Perf./Std | ||||||||||||
| LED インジケータ | ユニット：電源1 10/100TXポート：Link/アクティブ, 全2重 ラインスピード：100/80/60/40/20Mbps および 20Mbps以下のリンク SYM：Symmetricモード (距離 ≤ 1000m) ASM：Asymmetricモード RMT：リモートモード LOC：ローカルモード Per：On/パフォーマンスモード; Off/標準モード | ||||||||||||
| スピード/距離リファレンス |
|
||||||||||||
| 環境 | |||||||||||||
| 動作温度 | -20～60℃ テスト：@ -20～70℃ | ||||||||||||
| 保管温度 | -20～70℃ | ||||||||||||
| 相対湿度 | 5%～95% (結露なきこと) | ||||||||||||
| 認証 | |||||||||||||
| ISO | ISO9001認定工場で製造 | ||||||||||||
| 安全 | UL60950-1, EN60950-1, IEC60950-1 | ||||||||||||
| EMI | FCC Part 15B, Class A VCCI, Class A EN61000-6-4 EN61000-3-3 | ||||||||||||
| EMS | EN61000-6-2 EN61000-4-2 (ESD規格) EN61000-4-3 (Radiated RFI規格) EN61000-4-4 (バースト規格) EN61000-4-5 (サージ規格) EN61000-4-6 (Induced RFI規格) EN61000-4-8 (Magnetic Field規格) | ||||||||||||
| 環境テスト | IEC60068-2-6 Fc (振動耐性) IEC60068-2-27 Ea (衝撃) FED STD 101C Method 5007.1 (自由落下w/パッケージ) | ||||||||||||

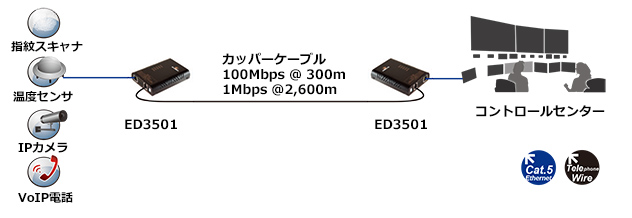

アプリケーション

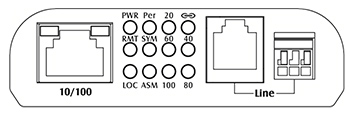

イーサネットエクステンダポート
ED3501産業用イーサネットエクステンダは、10/100イーサネットポート用RJ-45およびエキステンダ用のラインポート (RJ-11コネクタまたはターミナルブロック) を備えています。
1ペアのイーサネットエクステンダポート (RJ-11コネクタまたはターミナルブロック) 間は、電話線などの音声グレードのカッパーまたはRS-232C/422/485シリアルペアケーブルを介して接続します。2つのデバイスが接続されたとき、1つのデバイスは、LOCモードそして他をAutoモードに設定する必要があります。

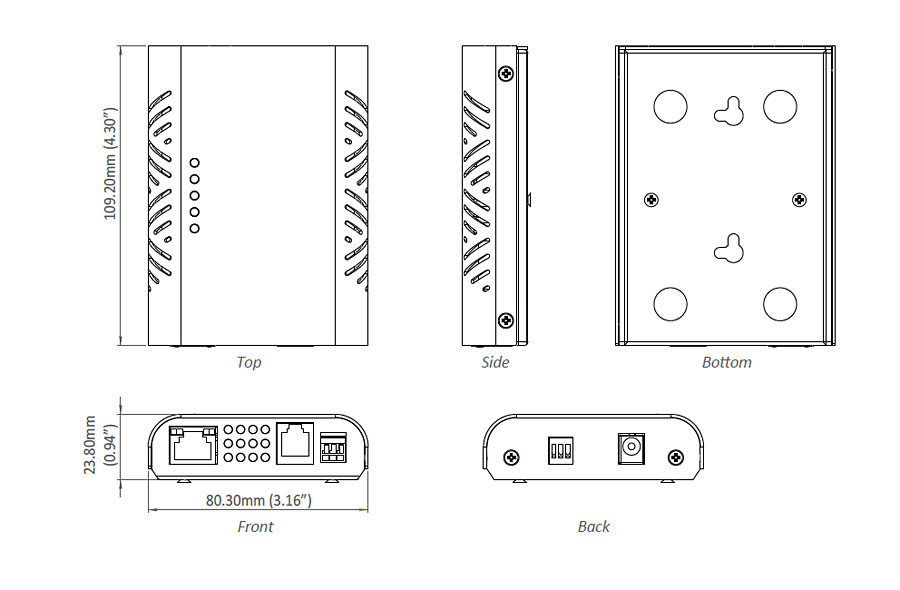

サイズ (単位=mm)
| ED3501 | 既存の電話線及びツイストペアシリアルケーブルを使用可能な産業用10/100BASE-TXイーサネットエクステンダ (12VDC 電源アダプタを含む) |
|---|
外付電源アダプタオプション (X)
| A | オーストラリア用外付電源アダプタ |
|---|---|
| E | EU用外付電源アダプタ |
| J | JP用外付電源アダプタ |
| K | UK用外付電源アダプタ |
| U | USA用外付電源アダプタ |
中国 CCC認証取得
