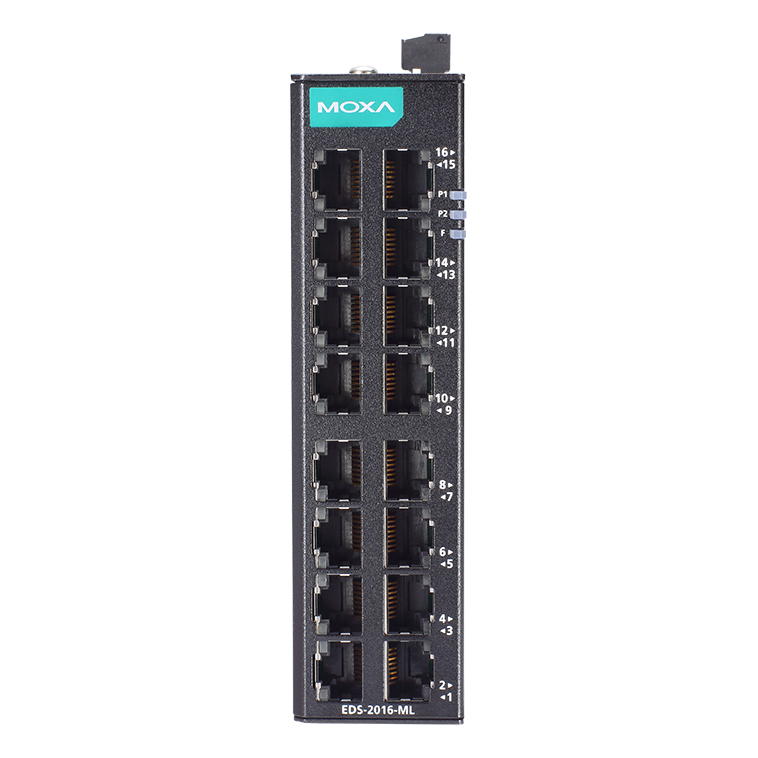

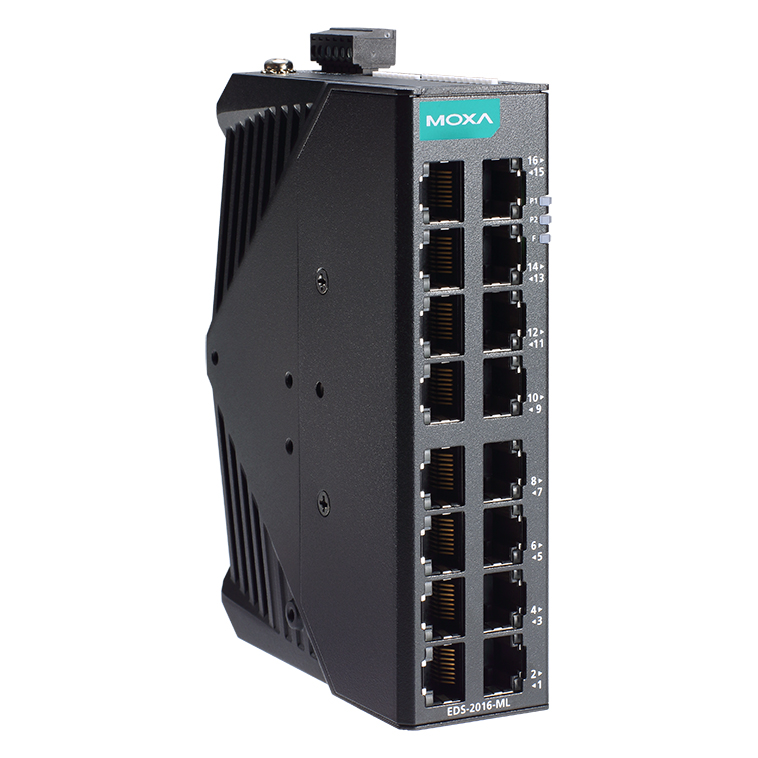

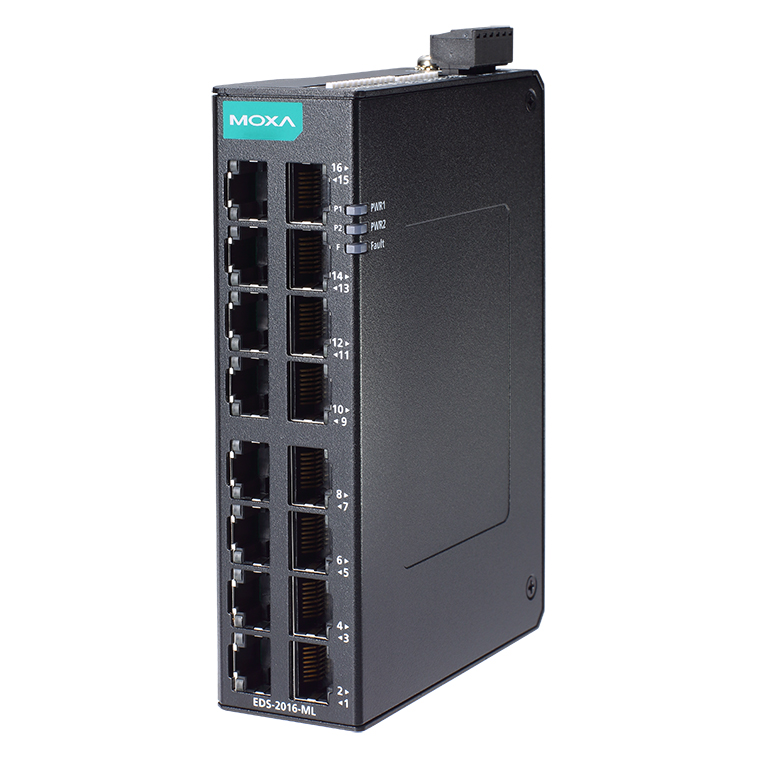

EDS-2016-ML-T
16ポート アンマネージドイーサネットスイッチ
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- 10/100BaseT(X) (RJ45コネクタ)、100BaseFX (マルチモード、SC/STコネクタ)※
- 大量のトラフィックで重要なデータを処理するQoSサポート
- 電源障害とポートブレークアラームに対するリレイ出力警告
- IP30保護等級メタルハウジング
- 冗長デュアル 12/24/48 VDC 電源入力
- -40～75℃動作温度 (-Tモデル)
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ
EDS-2016-MLシリーズ 産業用アンマネージドイーサネットスイッチは、最大16の10/100Mカッパーポートおよび2つの光ファイバポート※(SC/STコネクタタイプオプション) を備え、柔軟な産業用イーサネットコネクションを必要とするアプリケーションに最適です。また、EDS-2016-MLシリーズは、さまざまな業界のアプリケーションに対応するために、外側パネル上に設置されたDIPスイッチを使用して、Quality of Service(QoS)機能、ブロードキャストストームプロテクション(BSP)、およびポートブレーク警報機能を有効または無効にすることが可能です。
コンパクトなフォームファクタに加えて、EDS-2016-MLシリーズは、12/24/48 VDC冗長電源入力、DINレールマウンティング、ハイレベルEMI/EMC機能、-10～60℃の標準動作温度範囲モデルのほか、ワイド動作温度(-40～75℃)モデルの提供、およびLEDインジケータを備えたIP30保護等級ハウジングに収納されています。また、EDS-2016-MLシリーズは、フィールドで確実に機能することを確認するために、100％のバーンインテストに合格しているplug-and-playの信頼性に優れたアンマネージドスイッチです。
ファイバモデルの提供予定：2020年後半
| イーサネットインターフェース | |
| 10/100BaseT(X)ポート (RJ45コネクタ) | EDS-2016-ML：16 オートネゴシエーションスピード 半2重/全2重モード オートMDI/MDI-Xコネクション |
|---|---|
| 規格 | IEEE 802.3 10BaseT IEEE 802.3u 100BaseT(X) IEEE 802.3x フロー制御 IEEE 802.1p Class of Service |
| DIPスイッチコンフィギュレーション | |
| イーサネットインターフェース | Quality of Service(QoS), ブロードキャストストーム(BSP)保護, ポートブレーク警報 |
| 入力/出力インターフェース | |
| 警報接点チャネル | リレイ出力, 電流容量 1 A @ 24 VDC |
| スイッチプロパティ | |
| MACテーブルサイズ | 8 K |
| パケットバッファサイズ | 2 Mbits |
| プロセッシングタイプ | ストアアンドフォワード |
| 電源パラメータ | |
| コネクション | 1リムーバブル 6端子 ターミナルブロック |
| 入力電流 | EDS-2016-ML：0.108 A @ 24 VDC |
| 入力電圧 | 12/24/48 VDC, 冗長デュアル入力 |
| 動作電圧 | 9.6 ～ 60 VDC |
| 過電流保護 | サポート |
| 逆極性保護 | サポート |
| メカニカル | |
| ハウジング | メタル |
| IP保護等級 | IP30 |
| サイズ | EDS-2016-ML カッパーモデル：36 × 135 × 95 mm |
| 重量 | EDS-2016-ML カッパーモデル：486 g |
| インストレーション | DINレールマウンティング, ウォールマウンティング(オプショナルキット使用) |
| 環境 | |
| 動作温度 | 標準モデル：-10 ～ 60℃ ワイド温度モデル：-40 ～ 75℃ |
| 保管温度(パッケージ含) | -40 ～ 85℃ |
| 相対湿度 | 5 ～ 95％ (結露なきこと) |
| 規格および認証 | |
| 安全 | UL 61010-2-201, EN 62368-1(LVD) |
| EMC | EN 55032/35 |
| EMI | CISPR 32, FCC Part 15B Class A |
| EMS | IEC 61000-4-2 ESD:接触：6 kV；気中：8 kV IEC 61000-4-3 RS：80 MHz～1 MHz：20 V/m IEC 61000-4-4 EFT:電源：2 kV；信号：2 kV IEC 61000-4-5 サージ:電源：2 kV；信号：2 kV IEC 61000-4-6 CS：10 V IEC 61000-4-8 PFMF |
| 鉄道 | EN 50121-4 |
| 振動 | IEC 60068-2-6 |
| 衝撃 | IEC 60068-2-27 |
| 落下 | IEC 60068-2-32 |
| MTBF | |
| 時間 | 2,070,826 時間 |
| 規格 | Telcordia (Bellcore), GB |
| 保証 | |
| 保証期間 | 5 年間 |
| 詳細 | MOXA社 製品保証方針 |
サイズ (単位 = mm)
| EDS-2016-ML-T | 16ポート アンマネージドイーサネットスイッチ 動作温度：-40～75℃ |
|---|
アクセサリ(別売)
| 電源 | |
| DR-120-24 | 20W/2.5A DINレール 24 VDC電源 ユニバーサル88～132 VAC または 176～264 VAC入力(スイッチ) または 248～370 VDC入力 動作温度：-10～60℃ |
|---|---|
| DR-4524 | 45W/2A DINレール 24 VDC電源 ユニバーサル85～264 VAC または 120～370 VDC入力 動作温度：-10～50℃ |
| DR-75-24 | 75W/3.2A DINレール 24 VDC電源 ユニバーサル85～264 VAC または 120～370 VDC入力 動作温度：-10～60℃ |
| MDR-40-24 | DINレール 24 VDC電源 40W/1.7A 85～264 VAC または 120～370 VDC入力 動作温度：-20～70℃ |
| MDR-60-24 | DINレール 24 VDC電源 60W/2.5A 85～264 VAC または 120～370 VDC入力 動作温度：-20～70℃ |
| ウォールマウンティングキット | |
| WK-30-02 | ウォールマウンティングキット 2プレート 4スクリュー 30×66.8×2 mm |
| ラックマウンティングキット | |
| RK-4U | 19インチ ラックマウンティングキット |

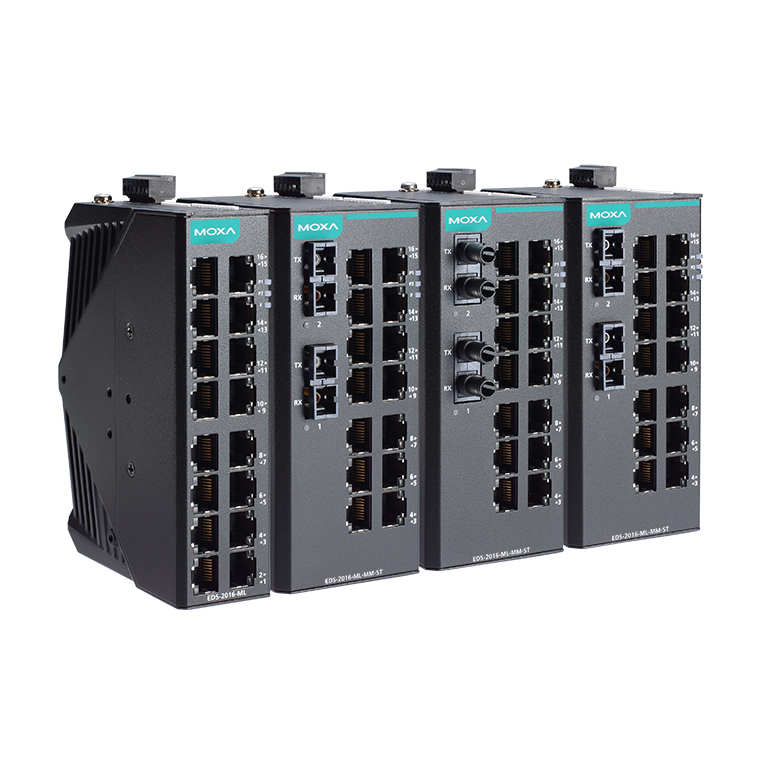

EDS-2016-MLシリーズ 製品一覧
| EDS-2016-ML | 16ポート アンマネージドイーサネットスイッチ |
| EDS-2016-ML-MM-SC | 16ポート マルチモード SCコネクタ,-10～60℃動作温度 アンマネージドイーサネットスイッチ |
| EDS-2016-ML-MM-SC-T | 16ポート マルチモード SCコネクタ,-40～75℃動作温度 アンマネージドイーサネットスイッチ |
| EDS-2016-ML-MM-ST | 16ポート マルチモード STコネクタ,-10～60℃動作温度 アンマネージドイーサネットスイッチ |
| EDS-2016-ML-MM-ST-T | 16ポート マルチモード STコネクタ,-40～75℃動作温度 アンマネージドイーサネットスイッチ |
| EDS-2016-ML-SS-SC | 16ポート シングルモード SCコネクタ,-10～60℃動作温度 アンマネージドイーサネットスイッチ |
| EDS-2016-ML-SS-SC-T | 16ポート シングルモード SCコネクタ,-40～75℃動作温度 アンマネージドイーサネットスイッチ |
| EDS-2016-ML-T | 16ポート アンマネージドイーサネットスイッチ |
