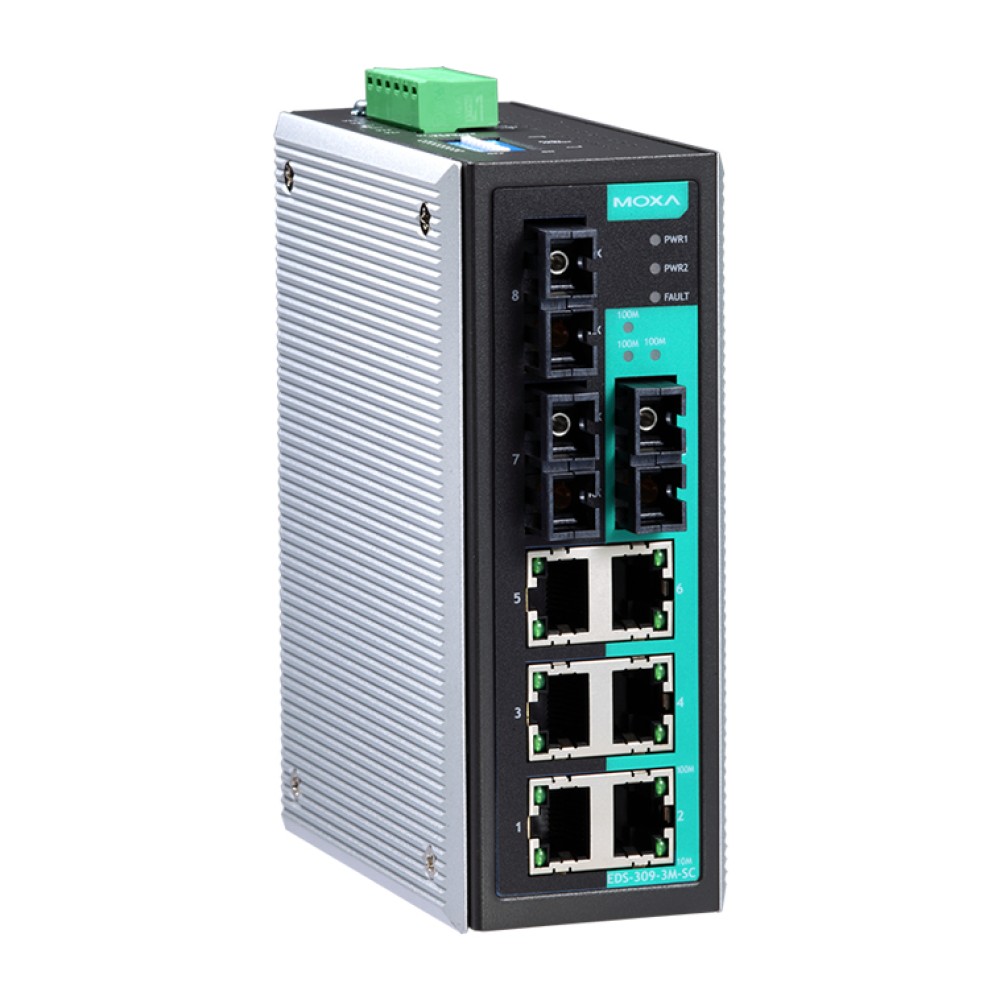

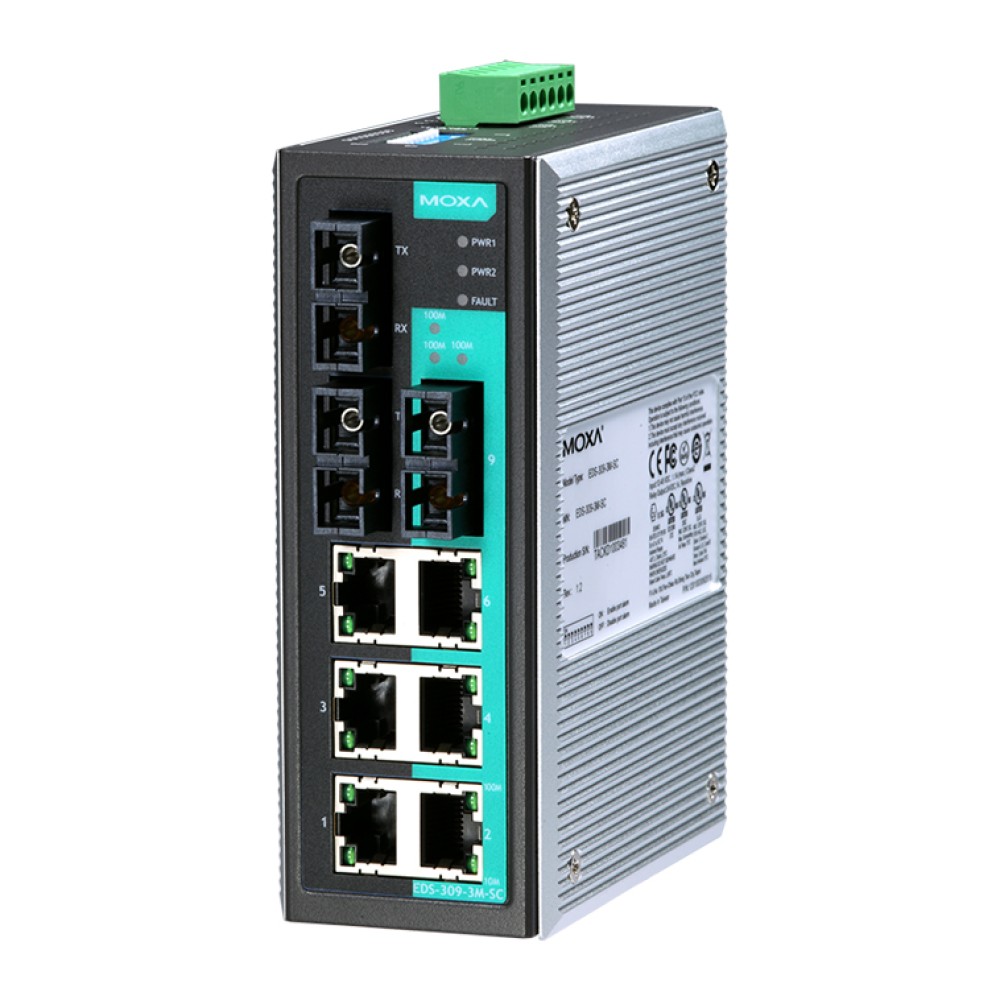

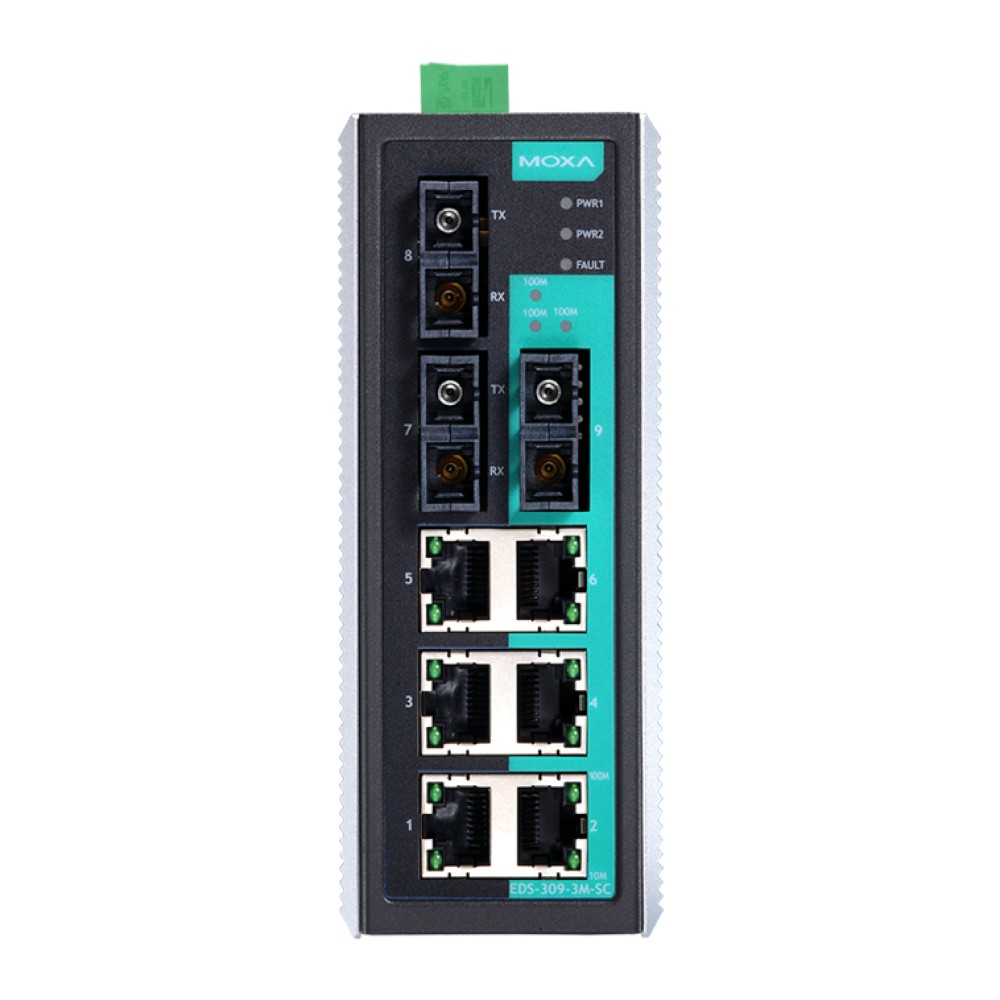

EDS-309-3M-SC-T
産業用 9ポート アンマネージドイーサネットスイッチ
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
ハイパフォーマンス・ネットワークスイッチング技術
- 10/100BaseT(X) (RJ45), 100BaseFX (SC/STコネクタ、マルチモード)
- ブロードキャストストーム阻止
- IEEE802.3/802.3u/802.3xサポート
- ストア&フォワード・スイッチングプロセス・タイプ
- 10/100M、半2重/全2重、MDI/MDI-Xオートセンシング
工業グレードの信頼性
- 電源不良およびポート切断の際のリレー出力
- リダンダントデュアル電源入力
丈夫な設計
- 40～60℃の標準動作温度モデルおよび-40～75℃のワイド動作温度モデル (Tモデル)
- IP30の丈夫な強化メタルケース
- DINレールまたはパネルマウント
推奨するアクセサリ
- DRシリーズDINレール24VDC電源
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ
EDS-309シリーズは、9ポートイーサネットスイッチです。電源の不良およびポート切断が生じた時にメンテナンス担当者にリレー出力機能あるいは警報を発する経済的な産業用イーサネット接続を提供します。スイッチは、STまたはSCコネクタをもつ3つのマルチモードファイバポートを備え最大5kmの距離をサポートします。EDS-309シリーズは、40～60℃の標準動作温度モデルおよび-40～75℃のワイド動作温度(Tモデル)をサポートする2種類のモデルがあります。これらのモデルは、工業オートメーション制御の要求を満足するために出荷前に100%のバーンインテストが実行されます。
- リダンダント･デュアル24V DC電源入力
- ブロードキャストストーム阻止
- 電源不良によるリレー出力警報、ポート切断アラーム
- -40～75℃動作温度(Tモデル)
- 工業環境に対応した丈夫なハードウェア設計
| テクノロジ | |
| 規格 | IEEE802.3, 802.3u, 802.3x |
|---|---|
| プロセッシングタイプ | ストア&フォワード |
| フローコントロール | IEEE802.3xフローコントロール、バックプレッシュア・フローコントロール |
| インターフェース | |
| RJ45ポート | 10/100BaseT(X)オートネゴシエーション･スピード、半2重/全2重モード、オートMDI/MDI-X接続 |
| Fiberポート | 100BaseFXポート (SC/STコネクタ) |
| LED表示 | PWR1, PWR2, Fault, 10/100M (TPポート), 100M (ファイバポート) |
| DIPスイッチ | ポート切断アラームマスク |
| 警報接点 | 2リレー出力 (@1A 24VDC) |
| アラーム接点 | 1リレー出力 (@1A 24VDC) |
| オプティカル･ファイバ | |
| 距離 | マルチモード：0 ～ 5km, 1300nm (50/125μm, 800MHz*km) |
| Min.TX出力 | マルチモード：-20dBm |
| Max.TX出力 | マルチモード：-14dBm |
| RX感度 | マルチモード：-34 ～ -30dBm |
| 電源 | |
| 電源入力 | 24VDC (12 ～ 48VDC), リダンダント入力 |
| 入力電流(@24V) | 0.35A |
| 過負荷電流保護 | 1.6A |
| 接続方法 | リムーバル6ピン・ターミナルブロック |
| 可逆極性保護 | 有 |
| メカニカル | |
| ケース | IP30プロテクション、メタルケース |
| サイズ (W×H×D) | 53.6×135×105mm |
| 重量 | 630g |
| 取付方法 | DINレールまたはウォールマウント (オプションキット) |
| 環境 | |
| 動作温度 | 0 ～ 60℃ -40 ～ 75℃ (Tモデル) |
| 保管温度 | -40 ～ 85℃ |
| RH | 5 ～ 95% (結露なきこと) |
| 適合規格 | |
| EMI | FCC Part 15, CISPR (EN55022) class A |
| EMS | EN61000-4-2 (ESD), Level 3 EN61000-4-3 (RS), Level 3 EN61000-4-4 (EFT), Level 3 EN61000-4-5 (Surge), Level 3 EN61000-4-6 (CS), Level 3 |
| 安全 | UL508, UL60950-1, CSA C22.2 No. 60950-1, EN60950-1 |
| ハザードロケーション | UL/cUL Class I, Division 2, Groups A, B, C, D; ATEX Zone 2, Ex nC IIC |
| マリタイム (海洋) | DNV, GL |
| 衝撃 | IEC60068-2-27 |
| 落下 | IEC60068-2-32 |
| 振動 | IEC60068-2-6 |
| MTBF (meantime between failures) | 時間：396,000時間 データベース：MIL-HDBK-217F, GB 25℃ | IEC60068-2-6 |
| 保証 | 5年 |
| 詳細 | Moxa社 製品保証方針 |
サイズ図面
| EDS-309-3M-SC-T | 産業用アンマネージド・イーサネットスイッチ 6 10/100BaseT(X)ポート 3マルチモード100BaseFXポート SCコネクタ -40～75℃ |
|---|
オプション・アクセサリ
| DR-4524 | 45W/2A DINレール 24 VDC電源装置 (ユニバーサル85～264 VAC入力) |
|---|---|
| DR-75-24 | 75W/3.2A DINレール 24 VDC電源装置 (ユニバーサル85～264 VAC入力) |
| DR-120-24 | 120W/5A DINレール24 VDC電源装置 (88～132 VAC/176～264 VAC、スイッチ切換) |
| WK-46 | ウォールマウントキット |
| RK-4U | 4U 19インチラックマウント･キット |
EDS-309シリーズ 製品一覧
| EDS-309-3M-SC | 産業用 9ポート アンマネージドイーサネットスイッチ |
| EDS-309-3M-SC-T | 産業用 9ポート アンマネージドイーサネットスイッチ |

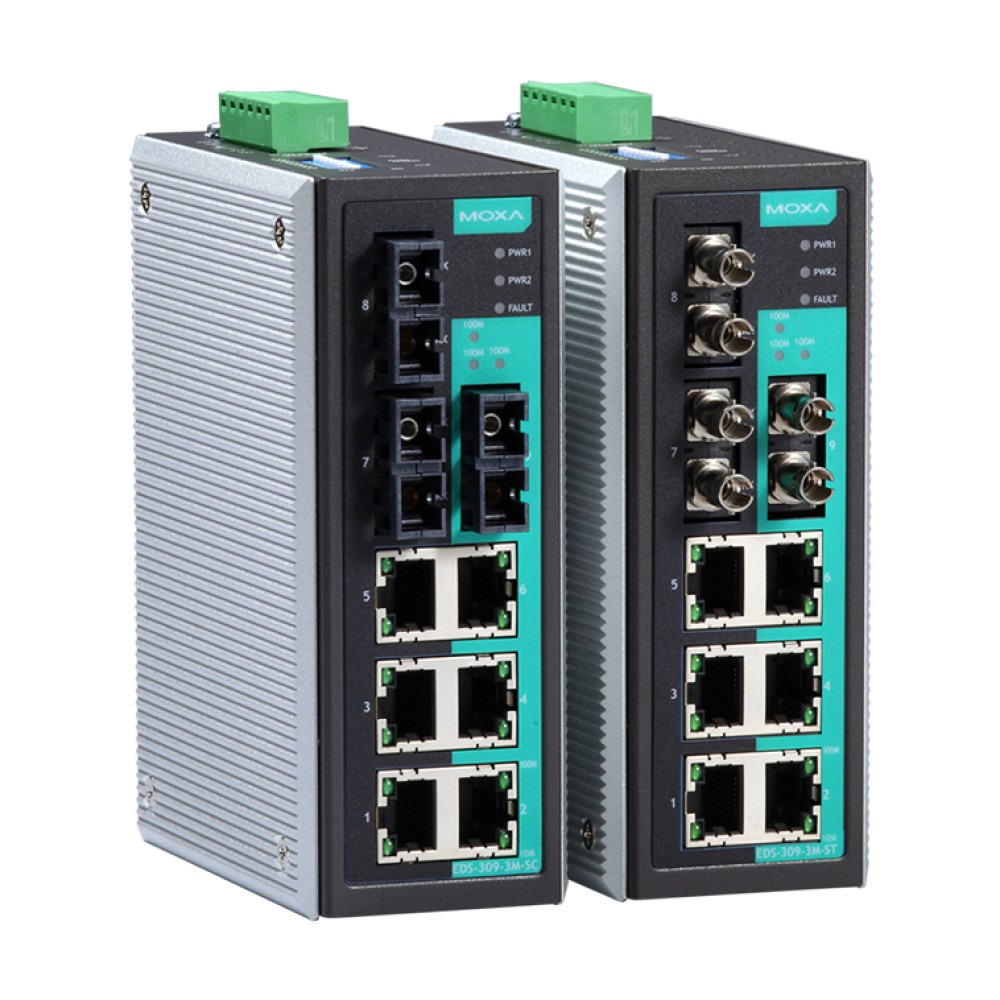

| EDS-309-3M-ST | 産業用 9ポート アンマネージドイーサネットスイッチ |
