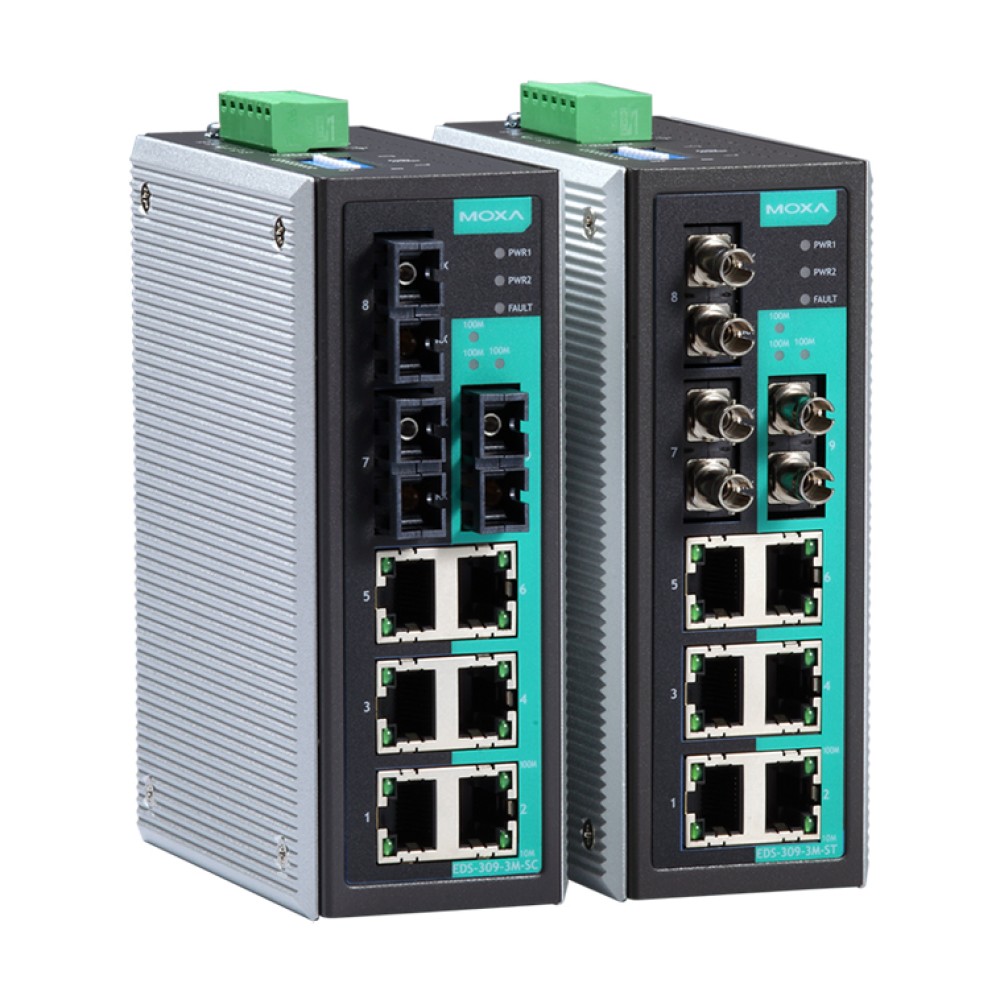

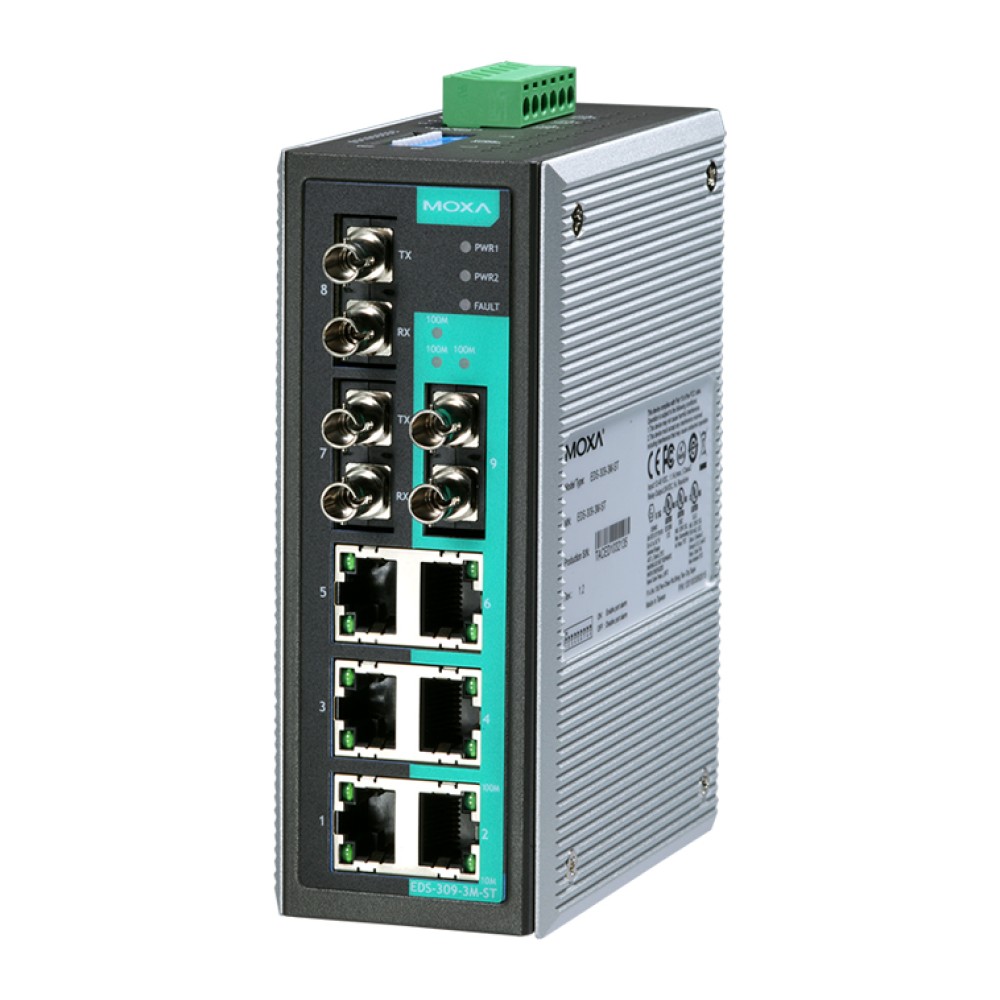

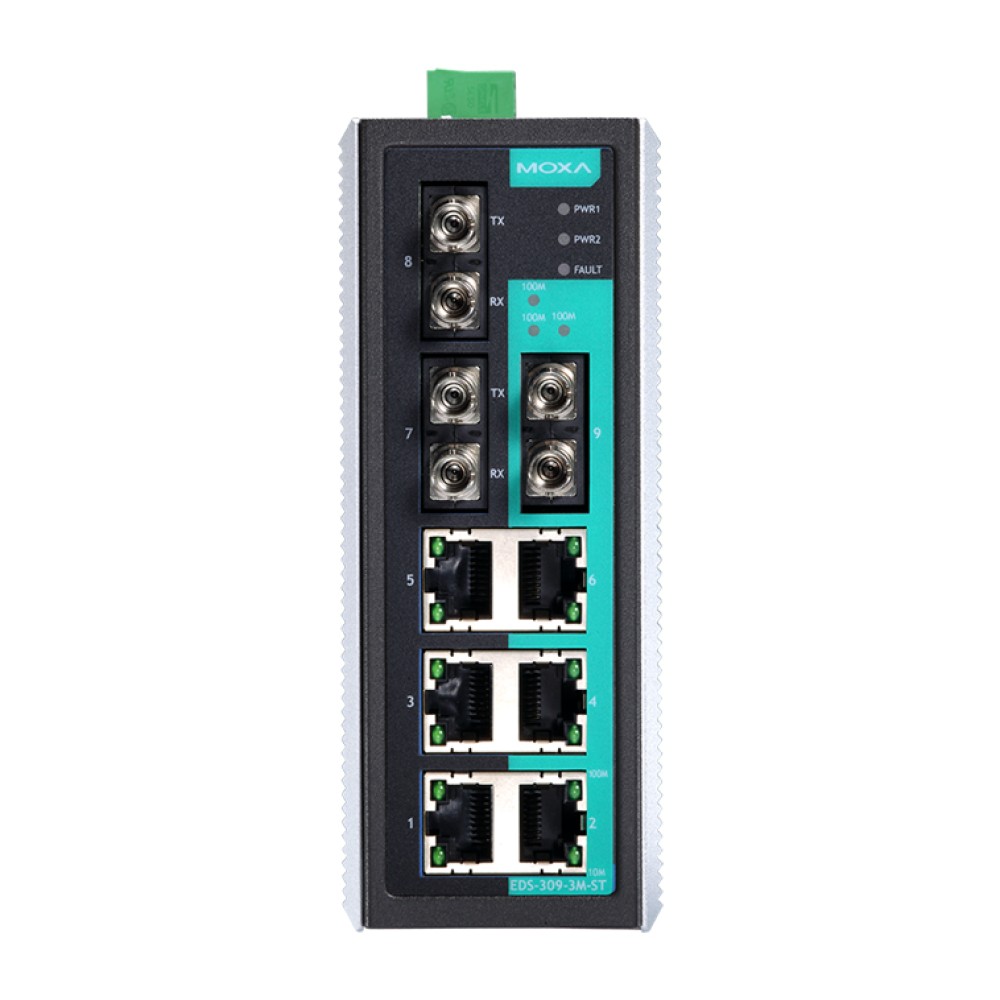

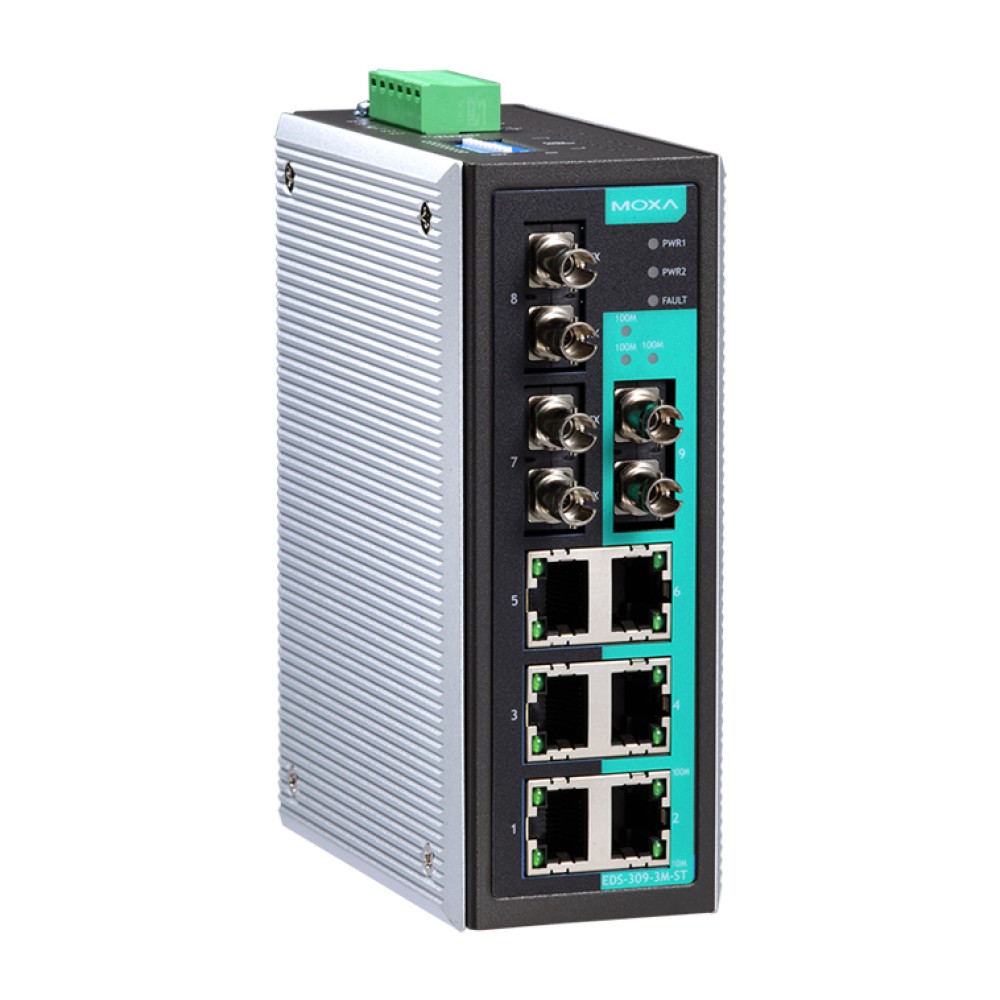

EDS-309-3M-ST-T

産業用 9ポート アンマネージドイーサネットスイッチ

主な製品特長

ハイパフォーマンス・ネットワークスイッチング技術

  • 10/100BaseT(X) (RJ45), 100BaseFX (SC/STコネクタ、マルチモード)
  • ブロードキャストストーム阻止
  • IEEE802.3/802.3u/802.3xサポート
  • ストア&フォワード・スイッチングプロセス・タイプ
  • 10/100M、半2重/全2重、MDI/MDI-Xオートセンシング

工業グレードの信頼性

  • 電源不良およびポート切断の際のリレー出力
  • リダンダントデュアル電源入力

丈夫な設計

  • 40~60℃の標準動作温度モデルおよび-40~75℃のワイド動作温度モデル (Tモデル)
  • IP30の丈夫な強化メタルケース
  • DINレールまたはパネルマウント

推奨するアクセサリ

  • DRシリーズDINレール24VDC電源

FCC

CE

EX

UL

WEEE

RoHS指令準拠

TUV_Half

DNV

GL

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

  • 概要
  • 仕様
  • 詳細情報
  • 型番
  • シリーズ
  • FAQ

EDS-309シリーズは、9ポートイーサネットスイッチです。電源の不良およびポート切断が生じた時にメンテナンス担当者にリレー出力機能あるいは警報を発する経済的な産業用イーサネット接続を提供します。スイッチは、STまたはSCコネクタをもつ3つのマルチモードファイバポートを備え最大5kmの距離をサポートします。EDS-309シリーズは、40~60℃の標準動作温度モデルおよび-40~75℃のワイド動作温度(Tモデル)をサポートする2種類のモデルがあります。これらのモデルは、工業オートメーション制御の要求を満足するために出荷前に100%のバーンインテストが実行されます。

  • リダンダント・デュアル24V DC電源入力
  • ブロードキャストストーム阻止
  • 電源不良によるリレー出力警報、ポート切断アラーム
  • -40~75℃動作温度(Tモデル)
  • 工業環境に対応した丈夫なハードウェア設計
テクノロジ
規格IEEE802.3, 802.3u, 802.3x
プロセッシングタイプストア&フォワード
フローコントロールIEEE802.3xフローコントロール、バックプレッシュア・フローコントロール
インターフェース
RJ45ポート10/100BaseT(X)オートネゴシエーション・スピード、半2重/全2重モード、オートMDI/MDI-X接続
Fiberポート100BaseFXポート (SC/STコネクタ)
LED表示PWR1, PWR2, Fault, 10/100M (TPポート), 100M (ファイバポート)
DIPスイッチポート切断アラームマスク
警報接点2リレー出力 (@1A 24VDC)
アラーム接点1リレー出力 (@1A 24VDC)
オプティカル・ファイバ
距離マルチモード:0 ~ 5km, 1300nm (50/125μm, 800MHz*km)
Min.TX出力マルチモード:-20dBm
Max.TX出力マルチモード:-14dBm
RX感度マルチモード:-34 ~ -30dBm
電源
電源入力24VDC (12 ~ 48VDC), リダンダント入力
入力電流(@24V)0.35A
過負荷電流保護1.6A
接続方法リムーバル6ピン・ターミナルブロック
可逆極性保護
メカニカル
ケースIP30プロテクション、メタルケース
サイズ
(W×H×D)
53.6×135×105mm
重量630g
取付方法DINレールまたはウォールマウント (オプションキット)
環境
動作温度0 ~ 60℃
-40 ~ 75℃ (Tモデル)
保管温度-40 ~ 85℃
RH5 ~ 95% (結露なきこと)
適合規格
EMIFCC Part 15, CISPR (EN55022) class A
EMSEN61000-4-2 (ESD), Level 3
EN61000-4-3 (RS), Level 3
EN61000-4-4 (EFT), Level 3
EN61000-4-5 (Surge), Level 3
EN61000-4-6 (CS), Level 3
安全UL508, UL60950-1, CSA C22.2 No. 60950-1, EN60950-1
ハザードロケーションUL/cUL Class I, Division 2, Groups A, B, C, D; ATEX Zone 2, Ex nC IIC
マリタイム (海洋)DNV, GL
衝撃IEC60068-2-27
落下IEC60068-2-32
振動IEC60068-2-6
MTBF
(meantime between failures)
時間:396,000時間
データベース:MIL-HDBK-217F, GB 25℃
IEC60068-2-6
保証5年
詳細Moxa社 製品保証方針

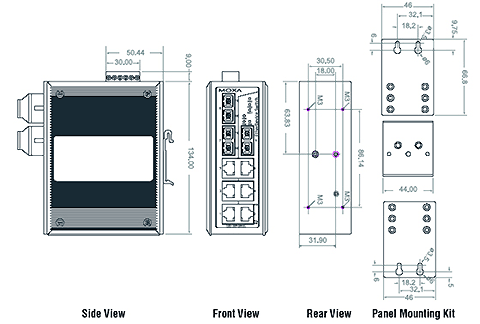

サイズ図面

サイズ
EDS-309-3M-ST-T産業用アンマネージド・イーサネットスイッチ 6 10/100BaseT(X)ポート
3マルチモード100BaseFXポート
STコネクタ
-40~75℃

オプション・アクセサリ

DR-452445W/2A DINレール 24 VDC電源装置 (ユニバーサル85~264 VAC入力)
DR-75-2475W/3.2A DINレール 24 VDC電源装置 (ユニバーサル85~264 VAC入力)
DR-120-24120W/5A DINレール24 VDC電源装置 (88~132 VAC/176~264 VAC、スイッチ切換)
WK-46ウォールマウントキット
RK-4U4U 19インチラックマウント・キット

EDS-309シリーズ 製品一覧

EDS-309-3M-SC 産業用 9ポート アンマネージドイーサネットスイッチ
EDS-309-3M-SC-T 産業用 9ポート アンマネージドイーサネットスイッチ
EDS-309-3M-ST 産業用 9ポート アンマネージドイーサネットスイッチ
EDS-309-3M-ST-T 産業用 9ポート アンマネージドイーサネットスイッチ
