Moxa

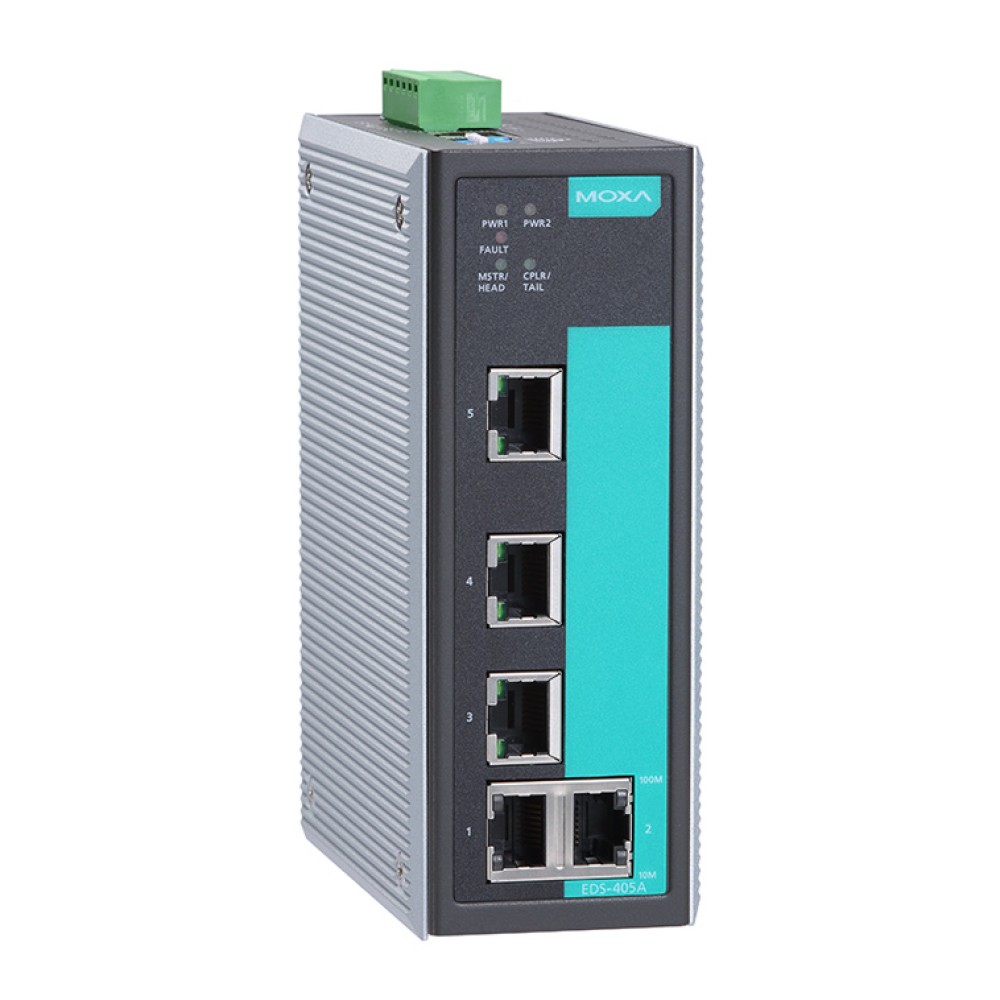

EDS-405A-PN-T

5および8ポートエントリレベルマネージド・イーサネットスイッチ

主な製品特長

  • 主なマネージド機能の迅速な設定を行うためのコマンドラインインターフェース (CLI)
  • IPv6 Ready logoアワード (IPv6 Logo Committee認証)
  • 異なるポリシーによるIPアドレスの割り当てのためのDHCP Option 82
  • EtherNet/IP および Modbus/TCPプロトコルによるデバイスのマネージメント および 監視のサポート
  • PROFINET v2準拠 class B GSD (General Station Description) v2、および SIMATIC STEP 7デバイスアイコン利用可能
  • Turbo Ring、Turbo Chain (リカバリタイム< 20 ms)、RSTP/STP および MSTPネットワーク冗長性
  • IGMPスヌーピング および GMRPによるマルチキャストトラフィックのフィルタリング
  • ポートベースVLAN、IEEE 802.1Q VLAN および GVRPプロトコルによりネットワーク計画が容易
  • QoS (IEEE 802.1p/1Q) および TOS/DiffServによるデターミニズムの向上
  • RMONによる効率的なネットワークの監視 および プロアクティブな能力
  • SNMP V1/V2c/V3による異なるレベルのネットワーク管理
  • 予期せぬネットワークステータスを予防する帯域幅管理
  • オンラインデバッグのためのポートミラーリング

FCC

CE

EX

UL

EN50121-4

WEEE

RoHS指令準拠

DNV

GL

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

  • 概要
  • 仕様
  • 詳細情報
  • 型番
  • シリーズ
  • FAQ

EDS-405A/408A-PNは、工場内のすべてのアプリケーションに1本のバスで汎用的に対応するよう設計された通信規格であるPROFINET対応の産業用5および8ポートマネージドイーサネットスイッチです。PROFINETを組み込んだPNスイッチは、簡単にSimatic Step 7 エンジニアリングツールと容易に統合することができます。オートメーションエンジニアは、Step 7を介して設定およびオートメーションHMIを使用した監視がより便利となります。高速ブート、Turbo RingおよびTurbo Chainファーストリカバリ技術をサポートするEDS-405A/408A-PNスイッチは、PROFINETネットワークパフォーマンスを最適化することができます。MoxaのPROFINETスイッチは、IGMPスヌーピング、IEEE 802.1Q VLAN、QoS、ポートミラーリング、SNMP、帯域幅管理、およびEmailまたはリレーによる警告といった様々な管理機能をサポートしています。

テクノロジ
規格IEEE 802.3 10BaseT
IEEE 802.3u 100BaseT(X)
IEEE 802.3x フロー制御
IEEE 802.1D-2004 Spanning Tree Protocol(STP)
IEEE 802.1w Rapid STP
IEEE 802.1p Class of Service
IEEE 802.1Q VLANタギング
プロトコルIGMPv1/v2、GMRP、GVRP、SNMPv1/v2c/v3、DHCP Server/Client、TFTP、SNTP、SMTP、RARP、RMON、HTTP、Telnet、Syslog、DHCP Option 66/67/82、 BootP、LLDP、PROFINET、EtherNet/IP、Modbus/TCP、IPv6、NTP Server/Client
MIBMIB-II、Ethernet-Like MIB、P-BRIDGE MIB、Bridge MIB、RSTP MIB、RMON MIB Group 1、2、3、9
フロー制御IEEE 802.3x フロー制御、バックプレッシャフロー制御
スイッチプロパティ
MACテーブルサイズ2 K (EDS-405A-PN)、8 K (EDS-408A-PN)
パケットバッファサイズ1 Mbit
インターフェース
RJ45ポート10/100BaseT(X) オートネゴシエーションスピード、全2重/半2重モード、オートMDI/MDI-X接続
コンソールポートRS-232C (RJ45コネクタ)
DIPスイッチTurbo Ring、Master、Coupler、Reserve
LED表示PWR1、PWR2、FAULT、MSTR/HEAD、CPLR/TAIL、10/100M
警報用接点1 リレイ出力、接点容量1 A @ 24 VDC
電源
入力電圧24 VDC (12~45 VDC)、冗長デュアル入力
入力電流EDS-405A-PN:0.24 A @ 24 V
EDS-408A-PN:0.26 A @ 24 V
過電流保護
接続1 リムーバル6端子ターミナルブロック
逆極性保護
メカニカル
ハウジングメタルIP30保>
サイズ53.6 x 135 x 105 mm
パッキングサイズ19.2 x 16.8 x 9.3 cm
重さ650 g
パッキング重量EDS-405A-PNシリーズ:1140 g
EDS-408A-PNシリーズ:1220 g
インストレーションDINレールマウンティング、ウォールマウンティング(オプションキット)
環境
動作温度標準モデル:0~60℃
ワイド温度モデル:-40~75℃
保管温度-40~85℃
相対湿度5~95% (結露なきこと)
規格および認証
安全UL 508、UL 60950-1、CSA C22.2 No. 60950-1、EN 60950-1(2)
危険地域UL/cUL Class I Division 2 Groups A/B/C/D、ATEX Zone 2 Ex nC IIC
EMIFCC Part 15 Subpart B Class A、EN 55022 Class A
EMSEN 61000-4-2 (ESD) Level 3、EN 61000-4-3 (RS) Level 3、EN 61000-4-4 (EFT) Level 3、EN 61000-4-5 (Surge) Level 3、EN 61000-4-6 (CS) Level 3、EN 61000-4-8
マリン(海洋)DNV、GL
交通輸送NEMA TS2
鉄道輸送EN 50121-4(1)
衝撃IEC 60068-2-27
落下IEC 60068-2-32
振動IEC 60068-2-6
Moxa(英語サイト)の 最新情報 をご覧ください
MTBF (mean time between failures)
時間EDS-405A-PNシリーズ:392,000 hrs
EDS-408A-PNシリーズ:363,000 hrs
DatabaseTelcordia (Bellcore)、GB
保証
保証期間5 年
詳細Moxa社 製品保証方針
  1. EDS-405A/408A-PN のみ
  2. EDS-408A-PN のみ

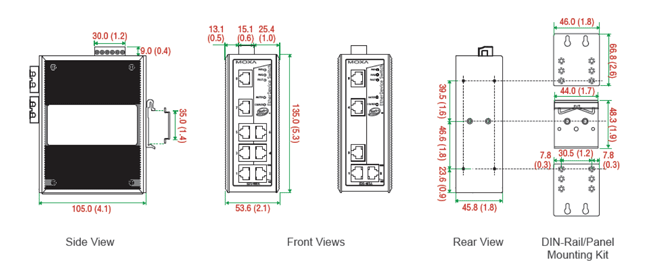

サイズ (単位=mm)

サイズ
EDS-405A-PN-Tエントリレベルマネージド産業用イーサネットスイッチ
5 10/100BaseT(X) ポート
-40~75℃動作温度
PROFINET対応

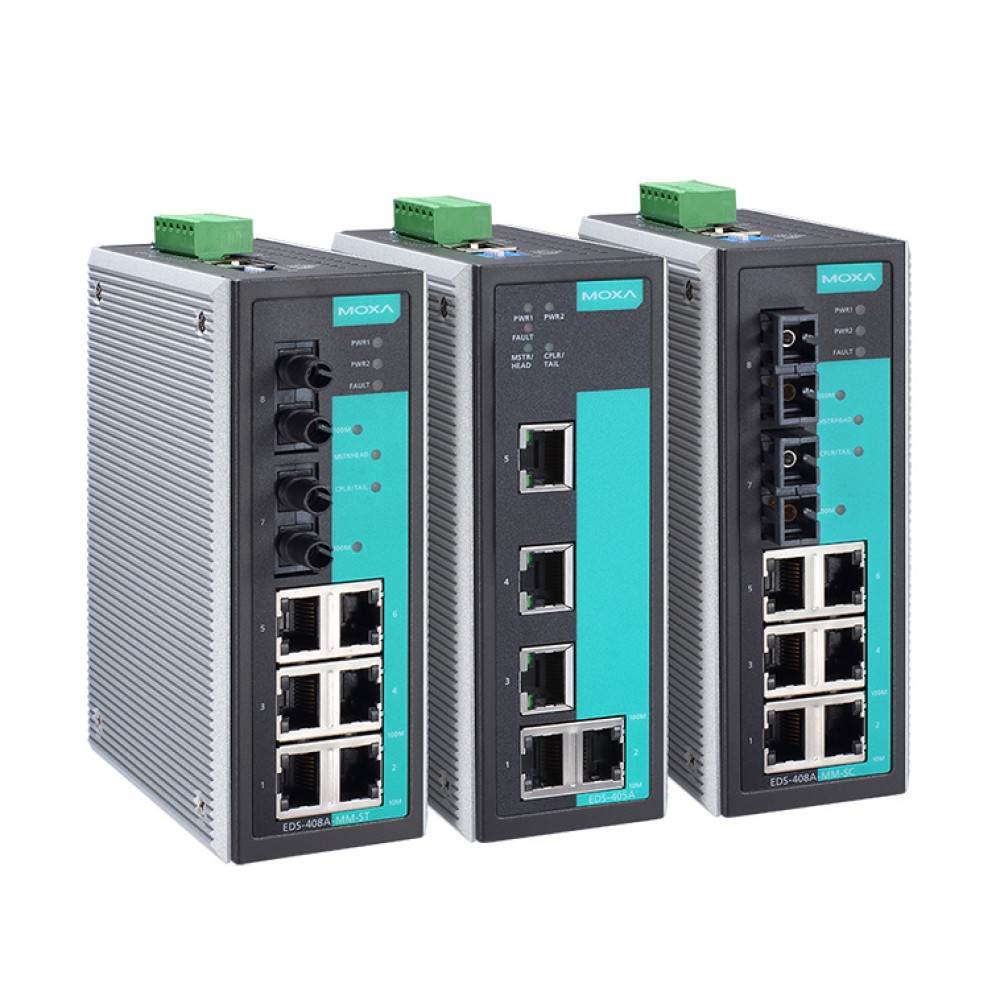

EDS-405Aシリーズ 製品一覧

EDS-405A 5および8ポートエントリレベルマネージド・イーサネットスイッチ
EDS-405A-EIP 5および8ポートエントリレベルマネージド・イーサネットスイッチ
EDS-405A-EIP-T 5および8ポートエントリレベルマネージド・イーサネットスイッチ
EDS-405A-MM-SC 5および8ポートエントリレベルマネージド・イーサネットスイッチ
EDS-405A-MM-SC-T 5および8ポートエントリレベルマネージド・イーサネットスイッチ
EDS-405A-MM-ST 5および8ポートエントリレベルマネージド・イーサネットスイッチ
EDS-405A-MM-ST-T 5および8ポートエントリレベルマネージド・イーサネットスイッチ
EDS-405A-PN 5および8ポートエントリレベルマネージド・イーサネットスイッチ
EDS-405A-PN-T 5および8ポートエントリレベルマネージド・イーサネットスイッチ
EDS-405A-PTP 5ポート マネージド・イーサネットスイッチ,ハードウェアベースIEEE 1588 PTPv2プロトコル,-10~60℃
EDS-405A-PTP-T 5ポート マネージド・イーサネットスイッチ,ハードウェアベースIEEE 1588 PTPv2プロトコル,-40~75℃
EDS-405A-SS-SC 5および8ポートエントリレベルマネージド・イーサネットスイッチ
EDS-405A-SS-SC-T 5および8ポートエントリレベルマネージド・イーサネットスイッチ
EDS-405A-T 5および8ポートエントリレベルマネージド・イーサネットスイッチ

光ケーブルの研磨種別はなんでしょうか。

Moxa


PC研磨となります。

本サイトに掲載しているFAQの内容は、作成時のものになります。
掲載内容が、現在のものと異なる場合がございますので、ご了承ください。最新の情報は、下記よりお問い合わせください。

2024.07.14

このFAQはお役に立ちましたか?

ご不明な点がございましたら、下記よりお問い合わせください。

お問い合わせフォーム

中国版RoHS2対応してますか?

Moxa


対応しております。リンクをご参照ください。
Moxa Hazardous Substance Policies

本サイトに掲載しているFAQの内容は、作成時のものになります。
掲載内容が、現在のものと異なる場合がございますので、ご了承ください。最新の情報は、下記よりお問い合わせください。

2024.10.15

このFAQはお役に立ちましたか?

ご不明な点がございましたら、下記よりお問い合わせください。

お問い合わせフォーム

REACH対応してますか?

Moxa


対応しております。

本サイトに掲載しているFAQの内容は、作成時のものになります。
掲載内容が、現在のものと異なる場合がございますので、ご了承ください。最新の情報は、下記よりお問い合わせください。

2024.09.27

このFAQはお役に立ちましたか?

ご不明な点がございましたら、下記よりお問い合わせください。

お問い合わせフォーム

原産国を教えてください。

Moxa


基本的には台湾で作られていますが、OEM品やパーツは中国の場合もございます。

本サイトに掲載しているFAQの内容は、作成時のものになります。
掲載内容が、現在のものと異なる場合がございますので、ご了承ください。最新の情報は、下記よりお問い合わせください。

2024.09.27

このFAQはお役に立ちましたか?

ご不明な点がございましたら、下記よりお問い合わせください。

お問い合わせフォーム

製品保証期間はどれくらいでしょうか。

Moxa


以下のURLをご参照ください。
Moxa Warranty Policy

本サイトに掲載しているFAQの内容は、作成時のものになります。
掲載内容が、現在のものと異なる場合がございますので、ご了承ください。最新の情報は、下記よりお問い合わせください。

2024.09.27

このFAQはお役に立ちましたか?

ご不明な点がございましたら、下記よりお問い合わせください。

お問い合わせフォーム

RoHS2に対応してますか?

Moxa


対応しております。リンクをご参照ください。
Moxa Hazardous Substance Policies

本サイトに掲載しているFAQの内容は、作成時のものになります。
掲載内容が、現在のものと異なる場合がございますので、ご了承ください。最新の情報は、下記よりお問い合わせください。

2024.09.27

このFAQはお役に立ちましたか?

ご不明な点がございましたら、下記よりお問い合わせください。

お問い合わせフォーム

REACH規則に対応していますか?

Moxa


対応しております。リンクをご参照ください。
Moxa Hazardous Substance Policies

本サイトに掲載しているFAQの内容は、作成時のものになります。
掲載内容が、現在のものと異なる場合がございますので、ご了承ください。最新の情報は、下記よりお問い合わせください。

2024.09.27

このFAQはお役に立ちましたか?

ご不明な点がございましたら、下記よりお問い合わせください。

お問い合わせフォーム

chemSHERPAの調査は可能ですか?

Moxa


調査可能です。

本サイトに掲載しているFAQの内容は、作成時のものになります。
掲載内容が、現在のものと異なる場合がございますので、ご了承ください。最新の情報は、下記よりお問い合わせください。

2024.09.27

このFAQはお役に立ちましたか?

ご不明な点がございましたら、下記よりお問い合わせください。

お問い合わせフォーム

含有物質調査の依頼は可能ですか?

Moxa


調査内容によって対応可否が異なるため、都度ご相談ください。

本サイトに掲載しているFAQの内容は、作成時のものになります。
掲載内容が、現在のものと異なる場合がございますので、ご了承ください。最新の情報は、下記よりお問い合わせください。

2024.09.27

このFAQはお役に立ちましたか?

ご不明な点がございましたら、下記よりお問い合わせください。

お問い合わせフォーム

グリーン調達の調査は可能ですか?

Moxa


調査内容によって対応可否が異なるため、都度ご相談ください。

本サイトに掲載しているFAQの内容は、作成時のものになります。
掲載内容が、現在のものと異なる場合がございますので、ご了承ください。最新の情報は、下記よりお問い合わせください。

2024.09.27

このFAQはお役に立ちましたか?

ご不明な点がございましたら、下記よりお問い合わせください。

お問い合わせフォーム

ターボリングはメタルケーブル、光ケーブル混在可能ですか?

Moxa


混在可能です。

本サイトに掲載しているFAQの内容は、作成時のものになります。
掲載内容が、現在のものと異なる場合がございますので、ご了承ください。最新の情報は、下記よりお問い合わせください。

2024.06.26

このFAQはお役に立ちましたか?

ご不明な点がございましたら、下記よりお問い合わせください。

お問い合わせフォーム

ターボチェーンはメタルケーブル、光ケーブル混在可能ですか?

Moxa


混在可能です。

本サイトに掲載しているFAQの内容は、作成時のものになります。
掲載内容が、現在のものと異なる場合がございますので、ご了承ください。最新の情報は、下記よりお問い合わせください。

2024.06.26

このFAQはお役に立ちましたか?

ご不明な点がございましたら、下記よりお問い合わせください。

お問い合わせフォーム

ターボリングV1とV2の混在可能ですか?

Moxa


混在できません。

本サイトに掲載しているFAQの内容は、作成時のものになります。
掲載内容が、現在のものと異なる場合がございますので、ご了承ください。最新の情報は、下記よりお問い合わせください。

2024.06.26

このFAQはお役に立ちましたか?

ご不明な点がございましたら、下記よりお問い合わせください。

お問い合わせフォーム

ターボリングとターボチェーンを組み合わせることは可能でしょうか?

Moxa


ターボリングで構成したネットワークにターボチェーンで増設することは可能です。

本サイトに掲載しているFAQの内容は、作成時のものになります。
掲載内容が、現在のものと異なる場合がございますので、ご了承ください。最新の情報は、下記よりお問い合わせください。

2024.06.26

このFAQはお役に立ちましたか?

ご不明な点がございましたら、下記よりお問い合わせください。

お問い合わせフォーム
