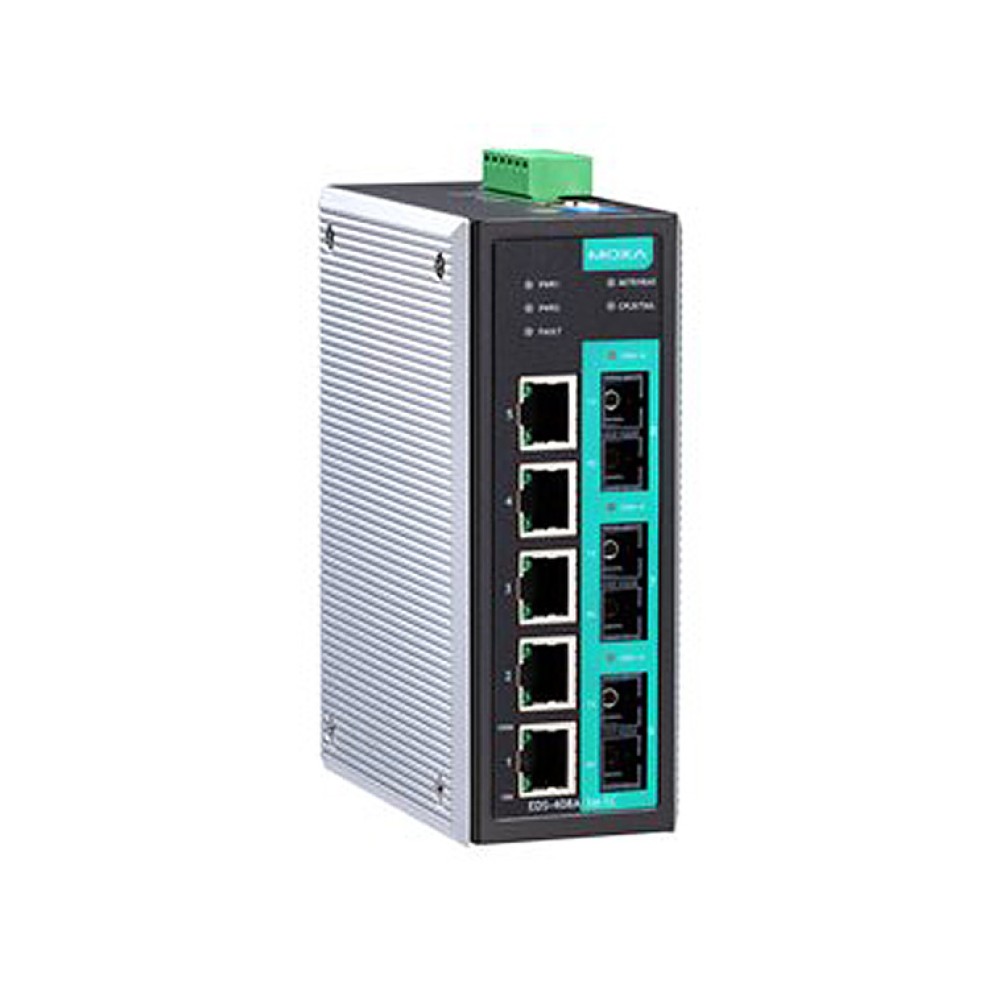

EDS-408A-3S-SC-48
8ポートマネージド･イーサネットスイッチ,シングルモードSCコネクタ,±24/±48VDC,-10～60℃
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- IPv6ロゴ認定 (IPv6 Logo Committee certified)
- 異なるポリシーによるIPアドレス割り当てのためのDHCP Option 82
- Modbus/TCP産業用イーサネットプロトコルサポート
- Turbo RingおよびTurbo Chain (リカバリタイム<20ms @フルロード)、RSTP/STP(IEEE 802.1w/D)
- IGMPスヌーピングおよびGMRP (マルチキャストのフィルタリング)
- ネットワーク計画を容易にするポートベースVLAN、IEEE 802.1Q VLAN、GVRP
- デターミニズムを向上させるQoS-IEEE 802.1p/1QおよびTOS/DiffServ
- 効率的なネットワーク監視とプロアクティブ能力のためのRMONサポート
- 異なるレベルのネットワーク管理セキュリティのためのSNMPv1/v2c/v3
- 帯域幅管理で予期せぬネットワークステータスの回避
- オンラインのデバッグを可能にするポートミラーリングサポート
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ
EDS-408A-3S-SC-48 8ポートマネージドイーサネットスイッチは、産業用アプリケーション用として設計されています。スイッチは、Turbo Chain、リングカップリング、ポートベースVLAN、QoS、RMON、帯域幅管理、ポートミラーリング、e-mailまたはリレーによる警報といった、様々なネットワークに役立つ管理機能をサポートしています。ready-to-useのTurbo Ringは、webベース管理インターフェースを使用または、EDS-408A-3S-SC-48スイッチのトップパネルにあるDIPスイッチを使い、容易にセットアップが可能です。
| テクノロジ | |
| 規格 | IEEE 802.3 10BaseT IEEE 802.3u 100BaseT(X) and 100Base FX IEEE 802.3x フロー制御 IEEE 802.1D スパンニング・ツリー・プロトコル IEEE 802.1w Rapid STP IEEE 802.1p Class of Service IEEE 802.1Q VLAN Tagging |
|---|---|
| プロトコル | IGMPv1/v2, GMRP, GVRP, SNMPv1/v2c/v3, DHCPサーバ/クライアント, TFTP, SNTP, SMTP, RARP, RMON, HTTP, Telnet, Syslog, DHCP Option 66/67/82, BootP, LLDP, Modbus/TCP, IPv6, NTP サーバ/クライアント |
| MIB | MIB-II, Ethernet-Like MIB, P-BRIDGE MIB, Bridge MIB, RSTP MIB, RMON MIB Group 1, 2, 3, 9 |
| フローコントロール | IEEE 802.3x フローコントロール, バックプレッシャフローコントロール |
| スイッチプロパティ | |
| MACテーブルサイズ | 8K |
| パケットバッファサイズ | 1Mbit |
| インターフェース | |
| RJ45ポート | 10/100BaseT(X)オートネゴシエーションスピード, 全2重/半2重モード, オートMDI/MDI-X コネクション |
| ファイバーポート | 100BaseFXポート (SCコネクタ) |
| LED表示 | PWR1, PWR2, FAULT, MSTR/HEAD, CPLR/TAIL, 10/100M |
| DIPスイッチ | Turbo Ring, Master, Coupler, リザーブ |
| 警報接点 | リレー出力, 電流容量1A @24VDC |
| コンソールポート | RS-232C (RJ45コネクタ) |
| オプティカルファイバー | |
 | |
| 電源 | |
| 入力電圧 | ±24/±48VDC (-60 ～ -19VDCまたは19 ～ 60VDC), リダンダントデュアル入力 (混在の電源極性禁止) |
| 入力電流 | 0.32A @24V |
| 過負荷電流保護 | 有 |
| 接続 | 1 リムーバル6端子ターミナルブロック |
| 逆極性保護 | 有 |
| メカニカル | |
| ケース | メタル, IP30保護 |
| 重さ | 890g |
| サイズ | 53.6×135×105mm |
| 取付 | DINレールマウンティング, ウォールマウンティング (オプションキット) |
| 環境 | |
| 動作温度 | ・標準モデル：0 ～ 60℃ ・ワイド温度モデル：-40 ～ 75℃ |
| 保管温度 | -40 ～ 85℃ |
| 相対湿度 | 5 ～ 95% (結露なきこと) |
| 認証 | |
| 安全 | UL508 (申請中) |
| EMI | FCC Part 15, CISPR (EN55022) class A |
| EMS | EN61000-4-2 (ESD), level 3; EN61000-4-3 (RS), level 3; EN61000-4-4 (EFT), level 3; EN61000-4-5 (Surge), level 3; EN61000-4-6 (CS), level 3; EN61000-4-8 |
| 衝撃 | IEC 60068-2-27 |
| 落下 | IEC 60068-2-32 |
| 振動 | IEC 60068-2-6 |
| MTBF (meantime between failures) | |
| 時間 | 363,000時間 |
| データベース | Telcordia (Bellcore), GB |
| 保証 | |
| 保証期間 | 5年 |
| 詳細 | Moxa社 製品保証方針 |
サイズ (単位 = mm)
| EDS-408A-3S-SC-48 | 8ポートマネージド･イーサネットスイッチ シングルモードSCコネクタ ±24/±48VDC 動作温度：-10～60℃ |
|---|
オプショナルアクセサリ
| MXview | Moxa産業用ネットワーク管理ソフトウェア 50, 100, 250, 500, 1000ノード |
|---|---|
| EDS-SNMP OPC Server Pro | OPC serverソフトウェア (すべてのSNMPデバイスで動作可能) |
| DR-4524 | 45W/2A DINレール 24VDC電源 85 ～ 264VAC入力 |
| DR-75-24 | 75W/3.2A DINレール 24VDC電源 85 ～ 264VAC入力 |
| DR-120-24 | 120W/5A DINレール 24VDC電源 88 ～ 132VAC/176 ～ 264VAC入力 |
| MDR-40-24 | 40W/1.7A DINレール 24VDC電源 ユニバーサル 85 ～ 264VAC入力 動作温度：-20 ～ 70℃ |
| MDR-60-24 | 60W/2.5A DINレール 24VDC電源 ユニバーサル 85 ～ 264VAC入力 動作温度：-20 ～ 70℃ |
| ABC-01 | マネージドイーサネットスイッチ用コンフィギュレーションバックアップおよび現状復帰ツール 動作温度：0 ～ 60℃ |
| WK-46 | ウォールマウンティングキット |
| RK-4U | 4U高19" ラックマウンティングキット |

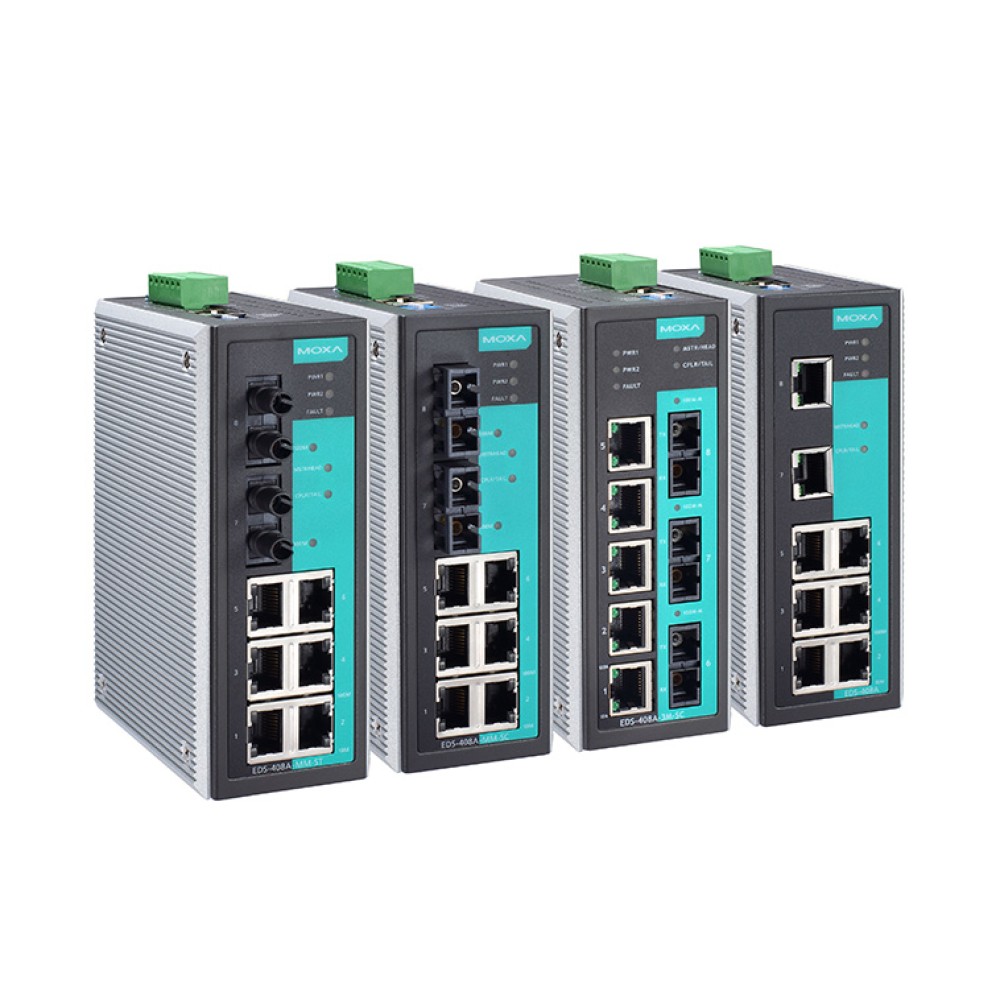

EDS-408Aシリーズ 製品一覧
| EDS-408A | 5および8ポートエントリレベルマネージド･イーサネットスイッチ |
| EDS-408A-1M2S-SC | 5および8ポートエントリレベルマネージド･イーサネットスイッチ |
| EDS-408A-1M2S-SC-T | 5および8ポートエントリレベルマネージド･イーサネットスイッチ |
| EDS-408A-2M1S-SC | 8ポートエントリレベル 3ファイバポートサポート マネージド・イーサネットスイッチ |
| EDS-408A-2M1S-SC-T | 8ポートエントリレベル 3ファイバポートサポート マネージド・イーサネットスイッチ |
| EDS-408A-3M-SC | 8ポートエントリレベル 3ファイバポートサポート マネージド・イーサネットスイッチ |
| EDS-408A-3M-SC-T | 5および8ポートエントリレベルマネージド･イーサネットスイッチ |
| EDS-408A-3M-ST | 5および8ポートエントリレベルマネージド･イーサネットスイッチ |
| EDS-408A-3M-ST-T | 5および8ポートエントリレベルマネージド･イーサネットスイッチ |
| EDS-408A-3S-SC | 5および8ポートエントリレベルマネージド･イーサネットスイッチ |
| EDS-408A-3S-SC-48 | 8ポートマネージド･イーサネットスイッチ,シングルモードSCコネクタ,±24/±48VDC,-10～60℃ |
| EDS-408A-3S-SC-48-T | 8ポートマネージド･イーサネットスイッチ,シングルモードSCコネクタ,±24/±48VDC,-40～75℃ |
| EDS-408A-3S-SC-T | 5および8ポートエントリレベルマネージド･イーサネットスイッチ |
| EDS-408A-EIP | 5および8ポートエントリレベルマネージド･イーサネットスイッチ |
| EDS-408A-EIP-T | Ethernet/IP対応 5および8ポートマネージドイーサネットスイッチ |
| EDS-408A-MM-SC | 5および8ポートエントリレベルマネージド･イーサネットスイッチ |
| EDS-408A-MM-SC-T | 5および8ポートエントリレベルマネージド･イーサネットスイッチ |
| EDS-408A-MM-ST | 5および8ポートエントリレベルマネージド･イーサネットスイッチ |
| EDS-408A-MM-ST-T | 5および8ポートエントリレベルマネージド･イーサネットスイッチ |
| EDS-408A-PN | 5および8ポートエントリレベルマネージド･イーサネットスイッチ |
| EDS-408A-PN-T | 5および8ポートエントリレベルマネージド･イーサネットスイッチ |
| EDS-408A-SS-SC | 5および8ポートエントリレベルマネージド･イーサネットスイッチ |
| EDS-408A-SS-SC-T | 5および8ポートエントリレベルマネージド･イーサネットスイッチ |
| EDS-408A-T | 5および8ポートエントリレベルマネージド･イーサネットスイッチ |
