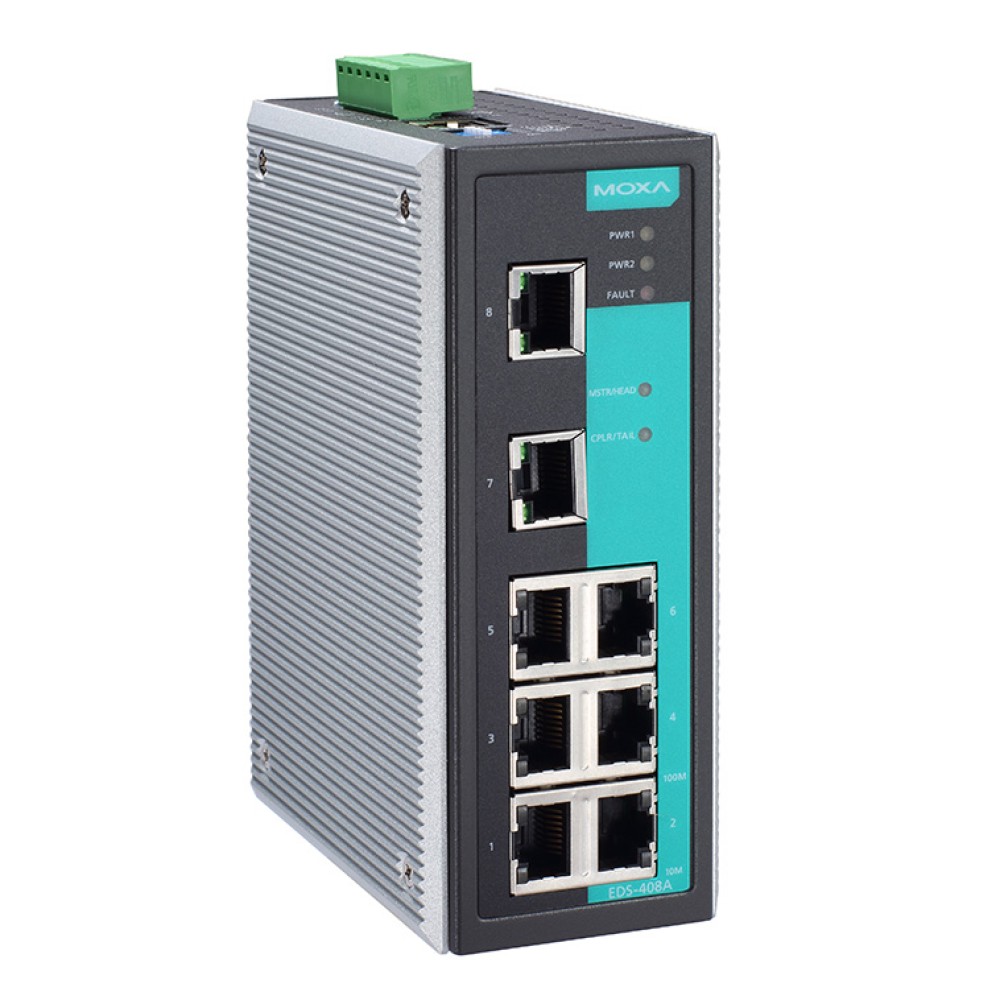

EDS-408A-PN
5および8ポートエントリレベルマネージド･イーサネットスイッチ
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- 主なマネージド機能の迅速な設定を行うためのコマンドラインインターフェース (CLI)
- IPv6 Ready logoアワード (IPv6 Logo Committee認証)
- 異なるポリシーによるIPアドレスの割り当てのためのDHCP Option 82
- EtherNet/IP および Modbus/TCPプロトコルによるデバイスのマネージメント および 監視のサポート
- PROFINET v2準拠 class B GSD (General Station Description) v2、および SIMATIC STEP 7デバイスアイコン利用可能
- Turbo Ring、Turbo Chain (リカバリタイム< 20 ms)、RSTP/STP および MSTPネットワーク冗長性
- IGMPスヌーピング および GMRPによるマルチキャストトラフィックのフィルタリング
- ポートベースVLAN、IEEE 802.1Q VLAN および GVRPプロトコルによりネットワーク計画が容易
- QoS (IEEE 802.1p/1Q) および TOS/DiffServによるデターミニズムの向上
- RMONによる効率的なネットワークの監視 および プロアクティブな能力
- SNMP V1/V2c/V3による異なるレベルのネットワーク管理
- 予期せぬネットワークステータスを予防する帯域幅管理
- オンラインデバッグのためのポートミラーリング
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ
EDS-405A/408A-PNは、工場内のすべてのアプリケーションに１本のバスで汎用的に対応するよう設計された通信規格であるPROFINET対応の産業用5および8ポートマネージドイーサネットスイッチです。PROFINETを組み込んだPNスイッチは、簡単にSimatic Step 7 エンジニアリングツールと容易に統合することができます。オートメーションエンジニアは、Step 7を介して設定およびオートメーションHMIを使用した監視がより便利となります。高速ブート、Turbo RingおよびTurbo Chainファーストリカバリ技術をサポートするEDS-405A/408A-PNスイッチは、PROFINETネットワークパフォーマンスを最適化することができます。MoxaのPROFINETスイッチは、IGMPスヌーピング、IEEE 802.1Q VLAN、QoS、ポートミラーリング、SNMP、帯域幅管理、およびEmailまたはリレーによる警告といった様々な管理機能をサポートしています。
| テクノロジ | |
| 規格 | IEEE 802.3 10BaseT IEEE 802.3u 100BaseT(X) IEEE 802.3x フロー制御 IEEE 802.1D-2004 Spanning Tree Protocol（STP） IEEE 802.1w Rapid STP IEEE 802.1p Class of Service IEEE 802.1Q VLANタギング |
|---|---|
| プロトコル | IGMPv1/v2、GMRP、GVRP、SNMPv1/v2c/v3、DHCP Server/Client、TFTP、SNTP、SMTP、RARP、RMON、HTTP、Telnet、Syslog、DHCP Option 66/67/82、 BootP、LLDP、PROFINET、EtherNet/IP、Modbus/TCP、IPv6、NTP Server/Client |
| MIB | MIB-II、Ethernet-Like MIB、P-BRIDGE MIB、Bridge MIB、RSTP MIB、RMON MIB Group 1、2、3、9 |
| フロー制御 | IEEE 802.3x フロー制御、バックプレッシャフロー制御 |
| スイッチプロパティ | |
| MACテーブルサイズ | 2 K (EDS-405A-PN)、8 K (EDS-408A-PN) |
| パケットバッファサイズ | 1 Mbit |
| インターフェース | |
| RJ45ポート | 10/100BaseT(X) オートネゴシエーションスピード、全2重/半2重モード、オートMDI/MDI-X接続 |
| コンソールポート | RS-232C (RJ45コネクタ) |
| DIPスイッチ | Turbo Ring、Master、Coupler、Reserve |
| LED表示 | PWR1、PWR2、FAULT、MSTR/HEAD、CPLR/TAIL、10/100M |
| 警報用接点 | 1 リレイ出力、接点容量1 A @ 24 VDC |
| 電源 | |
| 入力電圧 | 24 VDC (12～45 VDC)、冗長デュアル入力 |
| 入力電流 | EDS-405A-PN：0.24 A @ 24 V EDS-408A-PN：0.26 A @ 24 V |
| 過電流保護 | 有 |
| 接続 | 1 リムーバル6端子ターミナルブロック |
| 逆極性保護 | 有 |
| メカニカル | |
| ハウジング | メタルIP30保> |
| サイズ | 53.6 x 135 x 105 mm |
| パッキングサイズ | 19.2 x 16.8 x 9.3 cm |
| 重さ | 650 g |
| パッキング重量 | EDS-405A-PNシリーズ：1140 g EDS-408A-PNシリーズ：1220 g |
| インストレーション | DINレールマウンティング、ウォールマウンティング(オプションキット) |
| 環境 | |
| 動作温度 | 標準モデル：0～60℃ ワイド温度モデル：-40～75℃ |
| 保管温度 | -40～85℃ |
| 相対湿度 | 5～95% (結露なきこと) |
| 規格および認証 | |
| 安全 | UL 508、UL 60950-1、CSA C22.2 No. 60950-1、EN 60950-1（2） |
| 危険地域 | UL/cUL Class I Division 2 Groups A/B/C/D、ATEX Zone 2 Ex nC IIC |
| EMI | FCC Part 15 Subpart B Class A、EN 55022 Class A |
| EMS | EN 61000-4-2 (ESD) Level 3、EN 61000-4-3 (RS) Level 3、EN 61000-4-4 (EFT) Level 3、EN 61000-4-5 (Surge) Level 3、EN 61000-4-6 (CS) Level 3、EN 61000-4-8 |
| マリン(海洋) | DNV、GL |
| 交通輸送 | NEMA TS2 |
| 鉄道輸送 | EN 50121-4（1） |
| 衝撃 | IEC 60068-2-27 |
| 落下 | IEC 60068-2-32 |
| 振動 | IEC 60068-2-6 |
| Moxa（英語サイト）の 最新情報 をご覧ください | |
| MTBF (mean time between failures) | |
| 時間 | EDS-405A-PNシリーズ：392,000 hrs EDS-408A-PNシリーズ：363,000 hrs |
| Database | Telcordia (Bellcore)、GB |
| 保証 | |
| 保証期間 | 5 年 |
| 詳細 | Moxa社 製品保証方針 |
- EDS-405A/408A-PN のみ
- EDS-408A-PN のみ
サイズ (単位=mm)
| EDS-408A-PN | エントリレベルマネージド産業用イーサネットスイッチ 8 10/100BaseT(X) ポート 0～60℃動作温度 PROFINET対応 |
|---|

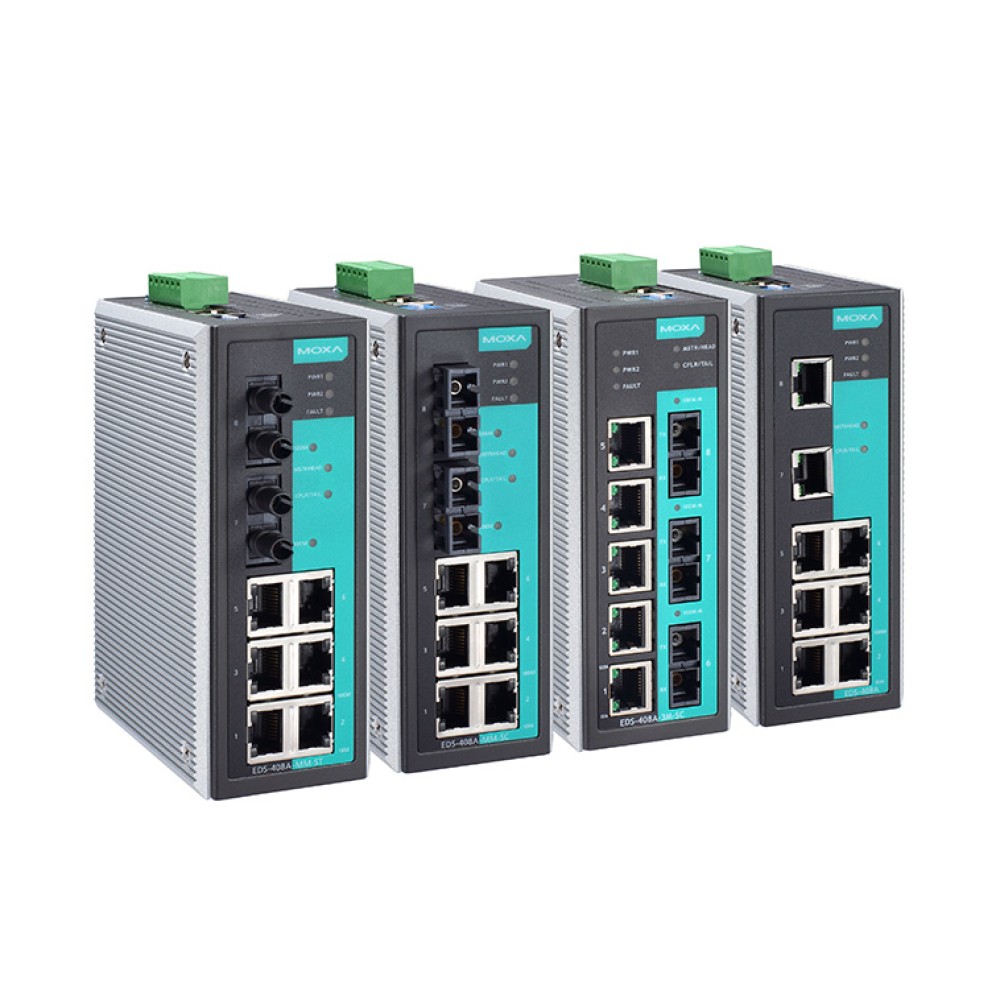

EDS-408Aシリーズ 製品一覧
| EDS-408A | 5および8ポートエントリレベルマネージド･イーサネットスイッチ |
| EDS-408A-1M2S-SC | 5および8ポートエントリレベルマネージド･イーサネットスイッチ |
| EDS-408A-1M2S-SC-T | 5および8ポートエントリレベルマネージド･イーサネットスイッチ |
| EDS-408A-2M1S-SC | 8ポートエントリレベル 3ファイバポートサポート マネージド・イーサネットスイッチ |
| EDS-408A-2M1S-SC-T | 8ポートエントリレベル 3ファイバポートサポート マネージド・イーサネットスイッチ |
| EDS-408A-3M-SC | 8ポートエントリレベル 3ファイバポートサポート マネージド・イーサネットスイッチ |
| EDS-408A-3M-SC-T | 5および8ポートエントリレベルマネージド･イーサネットスイッチ |
| EDS-408A-3M-ST | 5および8ポートエントリレベルマネージド･イーサネットスイッチ |
| EDS-408A-3M-ST-T | 5および8ポートエントリレベルマネージド･イーサネットスイッチ |
| EDS-408A-3S-SC | 5および8ポートエントリレベルマネージド･イーサネットスイッチ |
| EDS-408A-3S-SC-48 | 8ポートマネージド･イーサネットスイッチ,シングルモードSCコネクタ,±24/±48VDC,-10～60℃ |
| EDS-408A-3S-SC-48-T | 8ポートマネージド･イーサネットスイッチ,シングルモードSCコネクタ,±24/±48VDC,-40～75℃ |
| EDS-408A-3S-SC-T | 5および8ポートエントリレベルマネージド･イーサネットスイッチ |
| EDS-408A-EIP | 5および8ポートエントリレベルマネージド･イーサネットスイッチ |
| EDS-408A-EIP-T | Ethernet/IP対応 5および8ポートマネージドイーサネットスイッチ |
| EDS-408A-MM-SC | 5および8ポートエントリレベルマネージド･イーサネットスイッチ |
| EDS-408A-MM-SC-T | 5および8ポートエントリレベルマネージド･イーサネットスイッチ |
| EDS-408A-MM-ST | 5および8ポートエントリレベルマネージド･イーサネットスイッチ |
| EDS-408A-MM-ST-T | 5および8ポートエントリレベルマネージド･イーサネットスイッチ |
| EDS-408A-PN | 5および8ポートエントリレベルマネージド･イーサネットスイッチ |
| EDS-408A-PN-T | 5および8ポートエントリレベルマネージド･イーサネットスイッチ |
| EDS-408A-SS-SC | 5および8ポートエントリレベルマネージド･イーサネットスイッチ |
| EDS-408A-SS-SC-T | 5および8ポートエントリレベルマネージド･イーサネットスイッチ |
| EDS-408A-T | 5および8ポートエントリレベルマネージド･イーサネットスイッチ |
