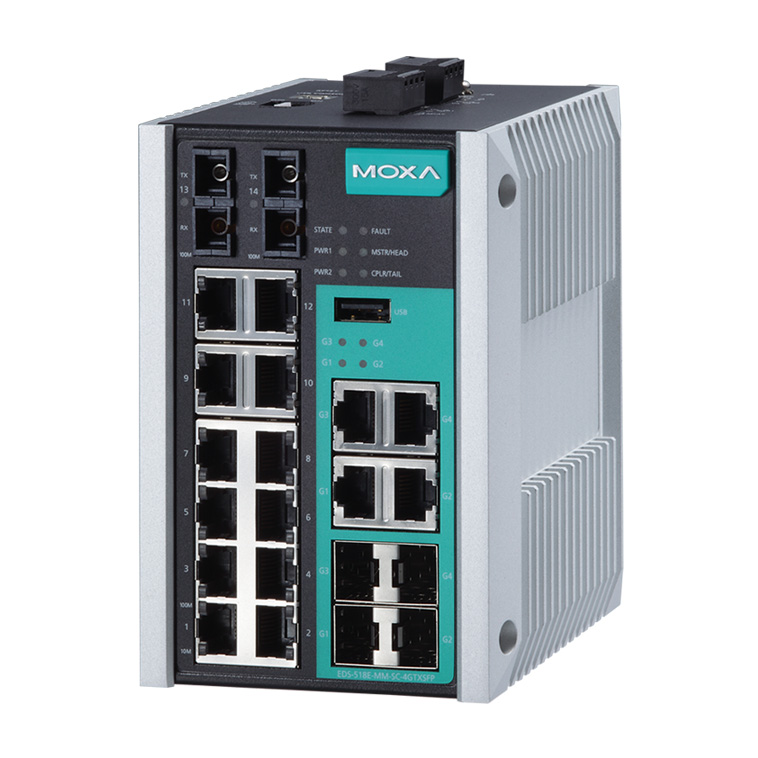

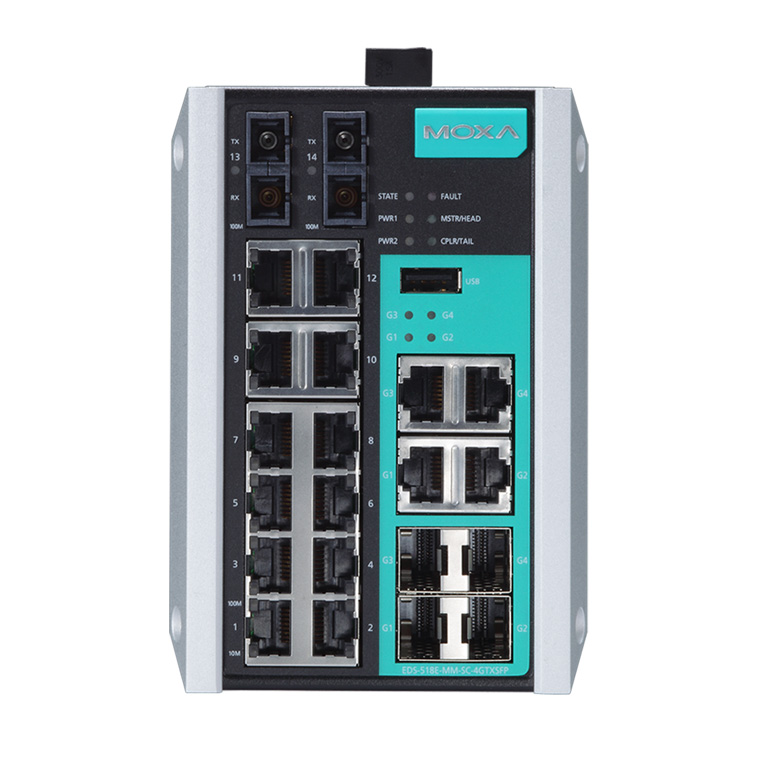

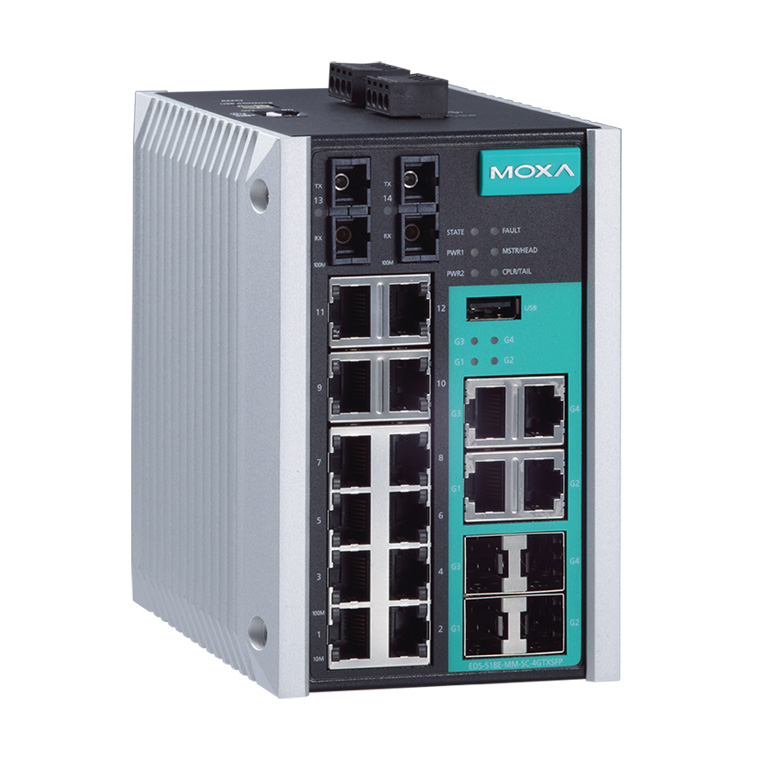

EDS-518E-MM-SC-4GTXSFP
14＋4Gポート ギガビットマネージドイーサネットスイッチ IEC 62443-4-2準拠
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- 4 ギガビット＋ 14 ファストイーサネットポート (カッパーおよびファイバ)
- Turbo RingおよびTurbo Chain（リカバリタイム ＜ 20ms ＠250スイッチ)、RSTP/STP,およびMSTPによるネットワーク冗長性サポート
- TACACS+, SNMPv3, IEEE 802.1x, HTTPS, およびSSHによるネットワークセキュリティの強化
- IEC 62443-4-2準拠
- EtherNet/IP、PROFINET, およびModbus/TCPプロトコルサポート(デバイスマネジメントおよび監視)
- Fiber Check™－包括的ファイバステータス監視およびMST/MSC/SSC/SFPファイバポート上の警報
- MXstudioによる産業用ネットワークマネジメントの容易な可視化をサポート
- V-ON™によるミリ秒レベルマルチキャストデータおよびビデオネットワークリカバリを保証
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ
EDS-518Eシリーズは、ギガビット光ファイバ通信をサポートするRJ45またはSFPスロットを組み込んだ4コンボギガビットポートを提供するスタンドアロン、コンパクトサイズの18ポートマネージドイーサネットスイッチです。EDS-518Eシリーズの、様々なカッパーおよび光ファイバポートから構成された14のファストイーサネットポートは、ネットワークやアプリケーションを設計する際に、より優れた柔軟性を提供します。イーサネット冗長Turbo Ring、Turbo Chain、RSTP/STPおよびMSTPは、ネットワークバックボーンのシステムの信頼性と可用性を向上させます。
また、EDS-518Eシリーズは、高度な管理およびセキュリティ機能もサポートしています。さらに、限定された設置スペースや、海洋、鉄道沿線、石油および天然ガス、ファクトリオートメーションやプロセスオートメーションといった、高いレベルの保護要件を要求される厳しい産業環境のアプリケーション用に設計されています。
| 技術 | |
| 規格 | IEEE 802.3 10BaseT IEEE 802.3u 100BaseT(X) and 100BaseFX IEEE 802.3ab 1000BaseT(X) IEEE 802.3z 1000BaseX IEEE 802.3x フロー制御 IEEE 802.1D-2004 スパニングツリープロトコル IEEE 802.1w Rapid STP IEEE 802.1s マルチプルスパニングツリープロトコル IEEE 802.1Q VLAN Tagging IEEE 802.1p Class of Service IEEE 802.1x 認証 IEEE 802.3ad LACP使ったポートトランク |
|---|---|
| プロトコル | IGMPv1/v2, GMRP, GVRP, SNMPv1/v2c/v3, DHCP Server/Client, BootP, TFTP, SNTP, SMTP, RARP, RMON,HTTP, HTTPS, Telnet, Syslog, DHCP Option 66/67/82, SSH,SNMP Inform, EtherNet/IP, PROFITNET, Modbus/TCP, LLDP,IEEE 1588v2 PTP, IPv6, NTP Server/Client |
| MIB | MIB-II, Ethernet-Like MIB, P-BRIDGE MIB, Q-BRIDGE MIB, Bridge MIB, RSTP MIB, RMON MIB Group 1, 2, 3, 9 |
| フロー制御 | IEEE 802.3x フロー制御、バックプレッシャフロー制御 |
| スイッチのプロパティ | |
| プライオリティキュー | 4 |
| VLANs利用できるVLANの最大数 | 64 |
| VLAN ID範囲 | VID 1 ～ 4094 |
| IGMPグルーピング | 256 |
| MACテーブルサイズ | 8K |
| パケットバッファサイズ | 1Mbit |
| インターフェース | |
| RJ45ポート | 10/100BaseT(X)または10/100/1000BaseT(X)オートネゴシエーションスピード |
| 光ファイバポート | 100BaseFX（SC/STコネクタ）および100/1000BaseSFPスロット |
| コンソールポート | USBシリアルコンソール（Type B コネクタ） |
| ストレージポート | USB ストレージポート（Type A コネクタ） |
| LEDインジケータ | PWR1, PWR2, STATE, FAULT, 10/100M(TPポート)、100M(ファイバポート)、100/1000M(ギガビットポート)、MSTR/HEAD、CPLR/TAIL |
| アラーム接点 | 1 リレイ出力、電流容量1 A ＠ 24 VDC |
| デジタル入力 | 1入力（同一グランド）但しエレクトロニクスから電気的にアイソレート
|
| ボタン | リセットボタン |

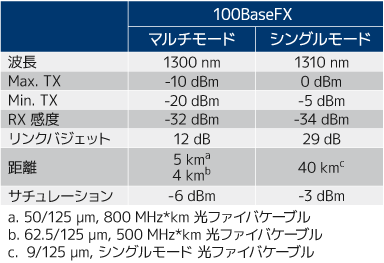

| ファイバ | |
| テーブル |  |
| 電源 | |
| 入力電圧 | 12/24/48/-48 VDC、冗長デュアル入力 |
| 入力電流 | EDS-518E-4GTXSFP ： TBD ＠ 24V EDS-518E-MM-ST/SC-4GTXSFP ： TBD ＠ 24V EDS-518E-SS-SC-4GTXSFP ： TBD ＠ 24V |
| 過電流保護 | 有 |
| 接続 | 2リムーバブル4端子ターミナルブロック |
| 逆極性保護 | 有 |
| メカニカル | |
| ハウジング | メタル、IP30保護等級 |
| サイズ | 94 x 135 x 137 mm |
| 重さ | 1,518 g |
| 設置 | DINレールマウント、ウォールマウント（オプションキット使用） |
| 環境 | |
| 動作温度 | 標準モデル ： -10℃ ～ 60℃ ワイド温度モデル ： -40℃ ～ 75℃ |
| 保管温度 | -40℃ ～ 85℃ |
| 相対湿度 | 5％ ～ 95％（結露なきこと） |
| 規格および認証 | |
| 安全 | UL 508 |
| ハザードロケーション | UL/cUL Class 1 Division 2 Groups A/B/C/D, ATEX Zone 2 Ex nA nC IIC（申請中） |
| EMI | FCC Part 15 Subpart B Class A（申請中） |
| EMS | EN 61000-6-2（産業用）, EN 61000-4-2（ESD）Level 4, EN 61000-4-3（RS）Level 3, EN 61000-4-4（EFT）Level 4, EN 61000-4-5（サージ）Level 4, EN 61000-4-6（CS）Level 3, EN 61000-4-8 |
| 交通管制 | NEMA TS2 |
| 鉄道輸送 | EN 50121-4 |
| 衝撃 | IEC 60068-2-27 |
| 落下 | IEC 60068-2-32 |
| 振動 | IEC 60068-2-6 |
| Note | 最新情報は、Moxaの最新Webサイトで確認してください。 |
| MTBF（mean time between failures） | |
| 時間 | 723,953 hrs |
| データベース | Telcordia（Bellcore）, GB |
| 保証 | |
| 保証期間 | 5年間 |
| 詳細 | MOXA社 製品保証方針 |

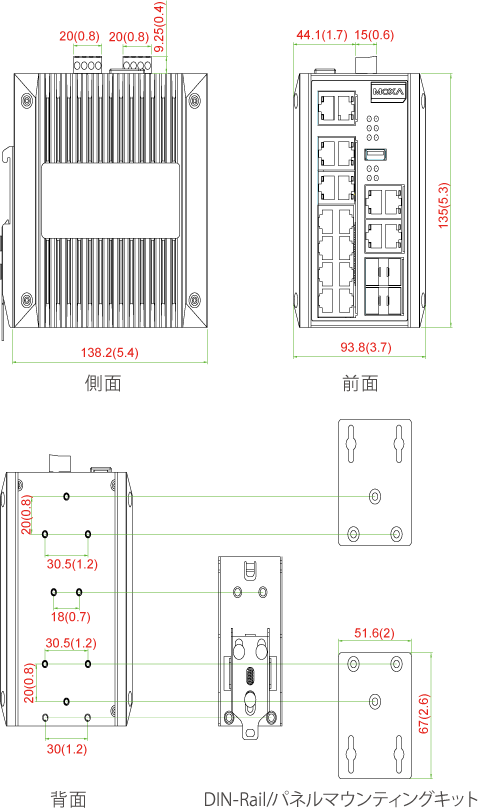

サイズ (単位 = mm)
| EDS-518E- 4GTXSFP |
マネージドギガビットイーサネットスイッチ、 10/100BaseT(X)ポート×14、 10/100/1000BaseT(X)または100/1000BaseSFPポート×4、 -10℃～60℃動作温度 |
|---|---|
| EDS-518E- 4GTXSFP-T |
マネージドギガビットイーサネットスイッチ、 10/100BaseT(X)ポート×14、 10/100/1000BaseT(X)または100/1000BaseSFPポート×4、 -40℃～75℃動作温度 |
| EDS-518E- MM-SC-4GTXSFP |
マネージドギガビットイーサネットスイッチ、 10/100BaseT(X)ポート×12、 10/100/1000BaseT(X)または100/1000BaseSFPポート×4、 100BaseFX(マルチモード、SCコネクタ)×2、 -10℃～60℃動作温度 |
| EDS-518E- MM-SC-4GTXSFP-T |
マネージドギガビットイーサネットスイッチ、 10/100BaseT(X)ポート×12、 10/100/1000BaseT(X)または100/1000BaseSFPポート×4、 100BaseFX(マルチモード、SCコネクタ)×2、 -40℃～75℃動作温度 |
| EDS-518E- MM-ST-4GTXSFP |
マネージドギガビットイーサネットスイッチ、 10/100BaseT(X)ポート×12、 10/100/1000BaseT(X)または100/1000BaseSFPポート×4、 100BaseFX(マルチモード、SCTコネクタ)×2、 -10℃～60℃動作温度 |
| EDS-518E- MM-ST-4GTXSFP-T |
マネージドギガビットイーサネットスイッチ、 10/100BaseT(X)ポート×12、 10/100/1000BaseT(X)または100/1000BaseSFPポート×4、 100BaseFX(マルチモード、STコネクタ)×2、 -40℃～75℃動作温度 |
| EDS-518E- SS-SC-4GTXSFP |
マネージドギガビットイーサネットスイッチ、 10/100BaseT(X)ポート×12、 10/100/1000BaseT(X)または100/1000BaseSFPポート×4、 100BaseFX(シングルモード、SCコネクタ)×2、 -10℃～60℃動作温度 |
| EDS-518E- SS-SC-4GTXSFP-T |
マネージドギガビットイーサネットスイッチ、 10/100BaseT(X)ポート×12、 10/100/1000BaseT(X)または100/1000BaseSFPポート×4、 100BaseFX(シングルモード、SCコネクタ)×2、 -40℃～75℃動作温度 |

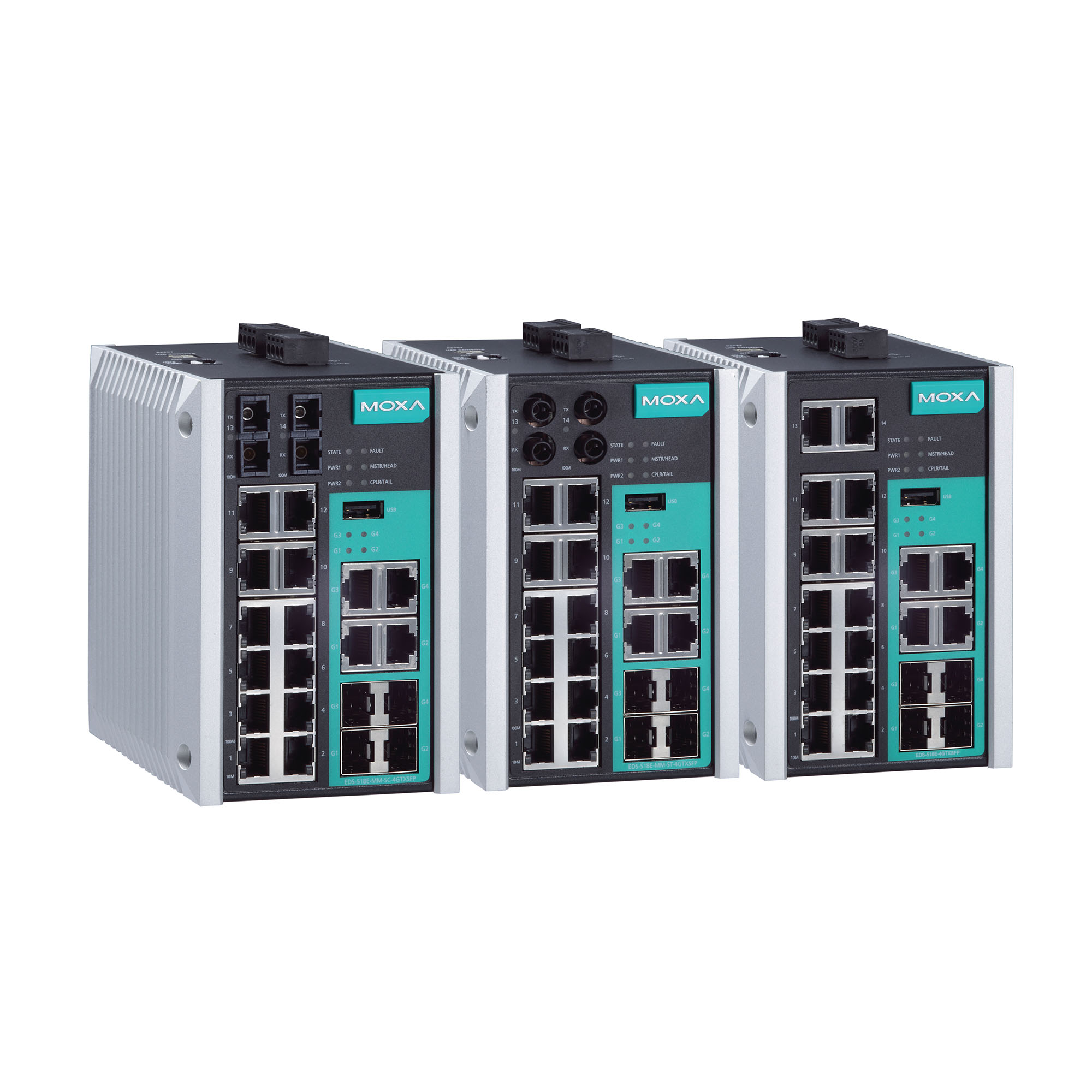

EDS-518Eシリーズ 製品一覧
| EDS-518E-4GTXSFP | 14＋4Gポート ギガビットマネージドイーサネットスイッチ IEC 62443-4-2準拠 |
| EDS-518E-4GTXSFP-T | 14＋4Gポート ギガビットマネージドイーサネットスイッチ IEC 62443-4-2準拠 |
| EDS-518E-MM-SC-4GTXSFP | 14＋4Gポート ギガビットマネージドイーサネットスイッチ IEC 62443-4-2準拠 |
| EDS-518E-MM-SC-4GTXSFP-T | 14＋4Gポート ギガビットマネージドイーサネットスイッチ IEC 62443-4-2準拠 |
| EDS-518E-MM-ST-4GTXSFP | 14＋4Gポート ギガビットマネージドイーサネットスイッチ IEC 62443-4-2準拠 |
| EDS-518E-MM-ST-4GTXSFP-T | 14＋4Gポート ギガビットマネージドイーサネットスイッチ IEC 62443-4-2準拠 |
| EDS-518E-SS-SC-4GTXSFP | 14＋4Gポート ギガビットマネージドイーサネットスイッチ IEC 62443-4-2準拠 |
| EDS-518E-SS-SC-4GTXSFP-T | 14＋4Gポート ギガビットマネージドイーサネットスイッチ IEC 62443-4-2準拠 |
