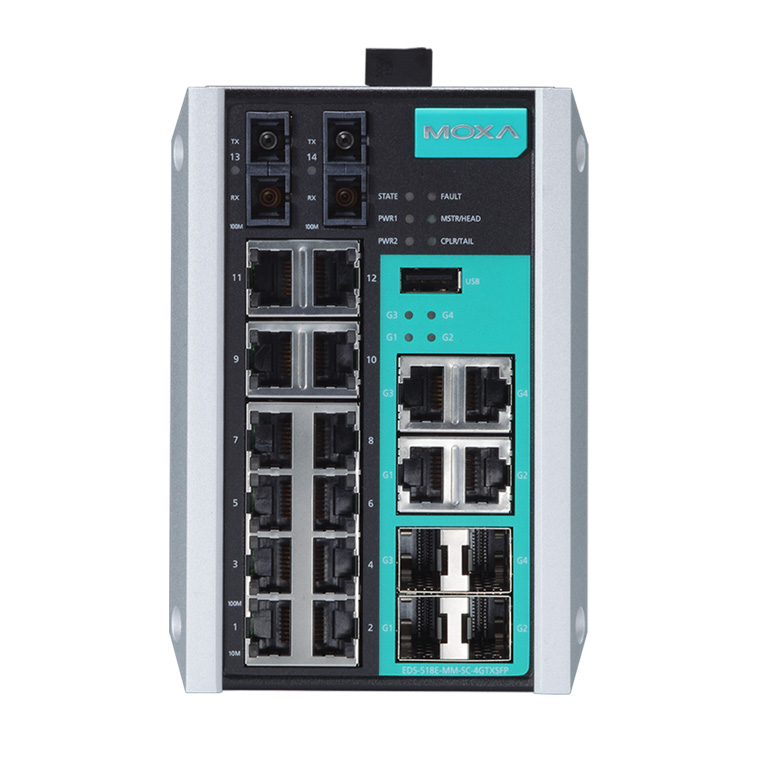

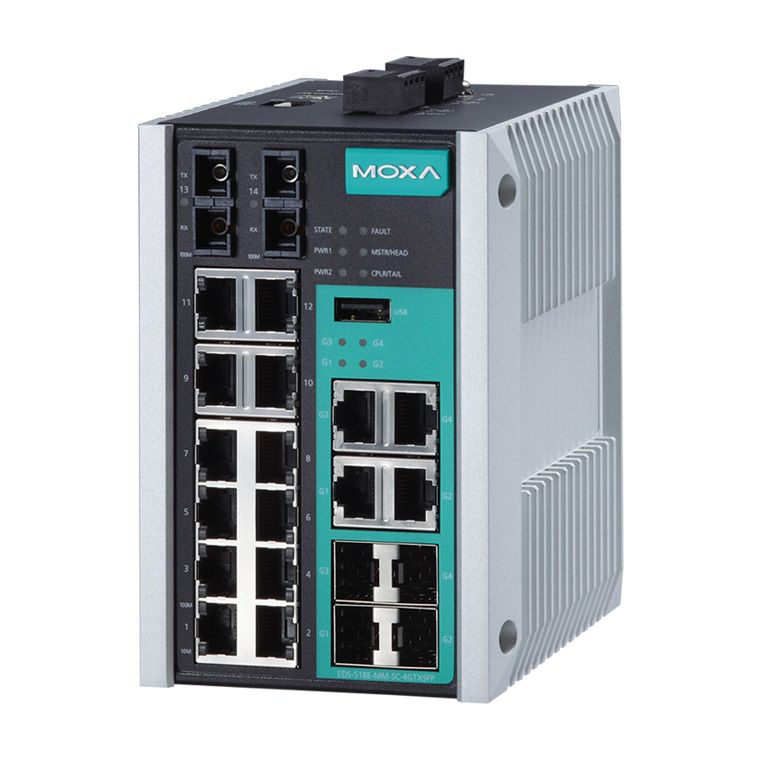

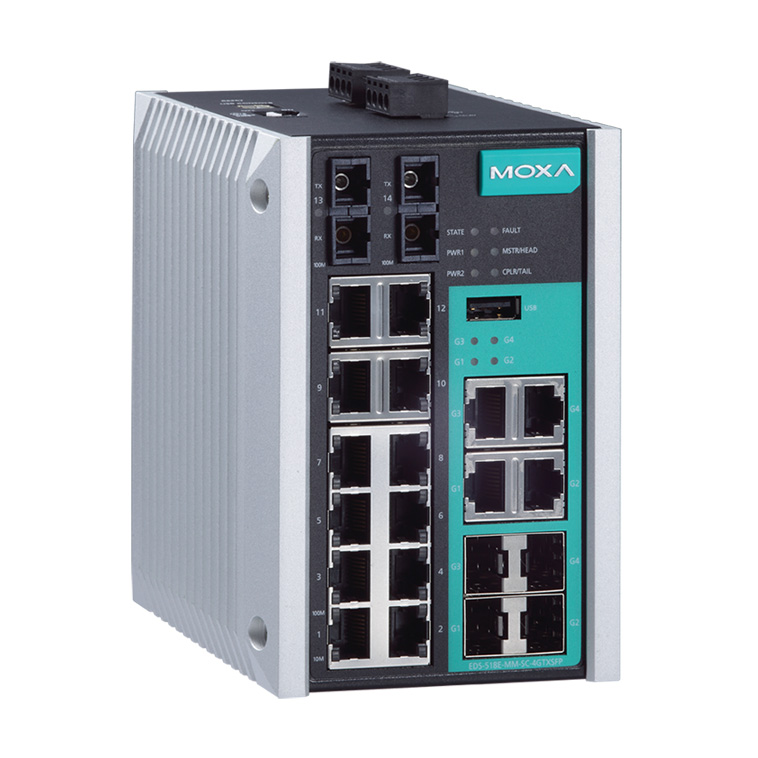

EDS-518E-SS-SC-4GTXSFP-T
14+4Gポート ギガビットマネージドイーサネットスイッチ IEC 62443-4-2準拠
主な製品特長
- 4 ギガビット+ 14 ファストイーサネットポート (カッパーおよびファイバ)
- Turbo RingおよびTurbo Chain(リカバリタイム < 20ms @250スイッチ)、RSTP/STP,およびMSTPによるネットワーク冗長性サポート
- TACACS+, SNMPv3, IEEE 802.1x, HTTPS, およびSSHによるネットワークセキュリティの強化
- IEC 62443-4-2準拠
- EtherNet/IP、PROFINET, およびModbus/TCPプロトコルサポート(デバイスマネジメントおよび監視)
- Fiber Check™-包括的ファイバステータス監視およびMST/MSC/SSC/SFPファイバポート上の警報
- MXstudioによる産業用ネットワークマネジメントの容易な可視化をサポート
- V-ON™によるミリ秒レベルマルチキャストデータおよびビデオネットワークリカバリを保証
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ
EDS-518Eシリーズは、ギガビット光ファイバ通信をサポートするRJ45またはSFPスロットを組み込んだ4コンボギガビットポートを提供するスタンドアロン、コンパクトサイズの18ポートマネージドイーサネットスイッチです。EDS-518Eシリーズの、様々なカッパーおよび光ファイバポートから構成された14のファストイーサネットポートは、ネットワークやアプリケーションを設計する際に、より優れた柔軟性を提供します。イーサネット冗長Turbo Ring、Turbo Chain、RSTP/STPおよびMSTPは、ネットワークバックボーンのシステムの信頼性と可用性を向上させます。
また、EDS-518Eシリーズは、高度な管理およびセキュリティ機能もサポートしています。さらに、限定された設置スペースや、海洋、鉄道沿線、石油および天然ガス、ファクトリオートメーションやプロセスオートメーションといった、高いレベルの保護要件を要求される厳しい産業環境のアプリケーション用に設計されています。
技術 | |
規格 | IEEE 802.3 10BaseT IEEE 802.3u 100BaseT(X) and 100BaseFX IEEE 802.3ab 1000BaseT(X) IEEE 802.3z 1000BaseX IEEE 802.3x フロー制御 IEEE 802.1D-2004 スパニングツリープロトコル IEEE 802.1w Rapid STP IEEE 802.1s マルチプルスパニングツリープロトコル IEEE 802.1Q VLAN Tagging IEEE 802.1p Class of Service IEEE 802.1x 認証 IEEE 802.3ad LACP使ったポートトランク |
---|---|
プロトコル | IGMPv1/v2, GMRP, GVRP, SNMPv1/v2c/v3, DHCP Server/Client, BootP, TFTP, SNTP, SMTP, RARP, RMON,HTTP, HTTPS, Telnet, Syslog, DHCP Option 66/67/82, SSH,SNMP Inform, EtherNet/IP, PROFITNET, Modbus/TCP, LLDP,IEEE 1588v2 PTP, IPv6, NTP Server/Client |
MIB | MIB-II, Ethernet-Like MIB, P-BRIDGE MIB, Q-BRIDGE MIB, Bridge MIB, RSTP MIB, RMON MIB Group 1, 2, 3, 9 |
フロー制御 | IEEE 802.3x フロー制御、バックプレッシャフロー制御 |
スイッチのプロパティ | |
プライオリティキュー | 4 |
VLANs利用できるVLANの最大数 | 64 |
VLAN ID範囲 | VID 1 ~ 4094 |
IGMPグルーピング | 256 |
MACテーブルサイズ | 8K |
パケットバッファサイズ | 1Mbit |
インターフェース | |
RJ45ポート | 10/100BaseT(X)または10/100/1000BaseT(X)オートネゴシエーションスピード |
光ファイバポート | 100BaseFX(SC/STコネクタ)および100/1000BaseSFPスロット |
コンソールポート | USBシリアルコンソール(Type B コネクタ) |
ストレージポート | USB ストレージポート(Type A コネクタ) |
LEDインジケータ | PWR1, PWR2, STATE, FAULT, 10/100M(TPポート)、100M(ファイバポート)、100/1000M(ギガビットポート)、MSTR/HEAD、CPLR/TAIL |
アラーム接点 | 1 リレイ出力、電流容量1 A @ 24 VDC |
デジタル入力 | 1入力(同一グランド)但しエレクトロニクスから電気的にアイソレート
|
ボタン | リセットボタン |
ファイバ | |
テーブル | ![]() |
電源 | |
入力電圧 | 12/24/48/-48 VDC、冗長デュアル入力 |
入力電流 | EDS-518E-4GTXSFP : TBD @ 24V EDS-518E-MM-ST/SC-4GTXSFP : TBD @ 24V EDS-518E-SS-SC-4GTXSFP : TBD @ 24V |
過電流保護 | 有 |
接続 | 2リムーバブル4端子ターミナルブロック |
逆極性保護 | 有 |
メカニカル | |
ハウジング | メタル、IP30保護等級 |
サイズ | 94 x 135 x 137 mm |
重さ | 1,518 g |
設置 | DINレールマウント、ウォールマウント(オプションキット使用) |
環境 | |
動作温度 | 標準モデル : -10℃ ~ 60℃ ワイド温度モデル : -40℃ ~ 75℃ |
保管温度 | -40℃ ~ 85℃ |
相対湿度 | 5% ~ 95%(結露なきこと) |
規格および認証 | |
安全 | UL 508 |
ハザードロケーション | UL/cUL Class 1 Division 2 Groups A/B/C/D, ATEX Zone 2 Ex nA nC IIC(申請中) |
EMI | FCC Part 15 Subpart B Class A(申請中) |
EMS | EN 61000-6-2(産業用), EN 61000-4-2(ESD)Level 4, EN 61000-4-3(RS)Level 3, EN 61000-4-4(EFT)Level 4, EN 61000-4-5(サージ)Level 4, EN 61000-4-6(CS)Level 3, EN 61000-4-8 |
交通管制 | NEMA TS2 |
鉄道輸送 | EN 50121-4 |
衝撃 | IEC 60068-2-27 |
落下 | IEC 60068-2-32 |
振動 | IEC 60068-2-6 |
Note | 最新情報は、Moxaの最新Webサイトで確認してください。 |
MTBF(mean time between failures) | |
時間 | 723,953 hrs |
データベース | Telcordia(Bellcore), GB |
保証 | |
保証期間 | 5年間 |
詳細 | MOXA社 製品保証方針 |
サイズ (単位 = mm)
EDS-518E- 4GTXSFP |
マネージドギガビットイーサネットスイッチ、 10/100BaseT(X)ポート×14、 10/100/1000BaseT(X)または100/1000BaseSFPポート×4、 -10℃~60℃動作温度 |
---|---|
EDS-518E- 4GTXSFP-T |
マネージドギガビットイーサネットスイッチ、 10/100BaseT(X)ポート×14、 10/100/1000BaseT(X)または100/1000BaseSFPポート×4、 -40℃~75℃動作温度 |
EDS-518E- MM-SC-4GTXSFP |
マネージドギガビットイーサネットスイッチ、 10/100BaseT(X)ポート×12、 10/100/1000BaseT(X)または100/1000BaseSFPポート×4、 100BaseFX(マルチモード、SCコネクタ)×2、 -10℃~60℃動作温度 |
EDS-518E- MM-SC-4GTXSFP-T |
マネージドギガビットイーサネットスイッチ、 10/100BaseT(X)ポート×12、 10/100/1000BaseT(X)または100/1000BaseSFPポート×4、 100BaseFX(マルチモード、SCコネクタ)×2、 -40℃~75℃動作温度 |
EDS-518E- MM-ST-4GTXSFP |
マネージドギガビットイーサネットスイッチ、 10/100BaseT(X)ポート×12、 10/100/1000BaseT(X)または100/1000BaseSFPポート×4、 100BaseFX(マルチモード、SCTコネクタ)×2、 -10℃~60℃動作温度 |
EDS-518E- MM-ST-4GTXSFP-T |
マネージドギガビットイーサネットスイッチ、 10/100BaseT(X)ポート×12、 10/100/1000BaseT(X)または100/1000BaseSFPポート×4、 100BaseFX(マルチモード、STコネクタ)×2、 -40℃~75℃動作温度 |
EDS-518E- SS-SC-4GTXSFP |
マネージドギガビットイーサネットスイッチ、 10/100BaseT(X)ポート×12、 10/100/1000BaseT(X)または100/1000BaseSFPポート×4、 100BaseFX(シングルモード、SCコネクタ)×2、 -10℃~60℃動作温度 |
EDS-518E- SS-SC-4GTXSFP-T |
マネージドギガビットイーサネットスイッチ、 10/100BaseT(X)ポート×12、 10/100/1000BaseT(X)または100/1000BaseSFPポート×4、 100BaseFX(シングルモード、SCコネクタ)×2、 -40℃~75℃動作温度 |

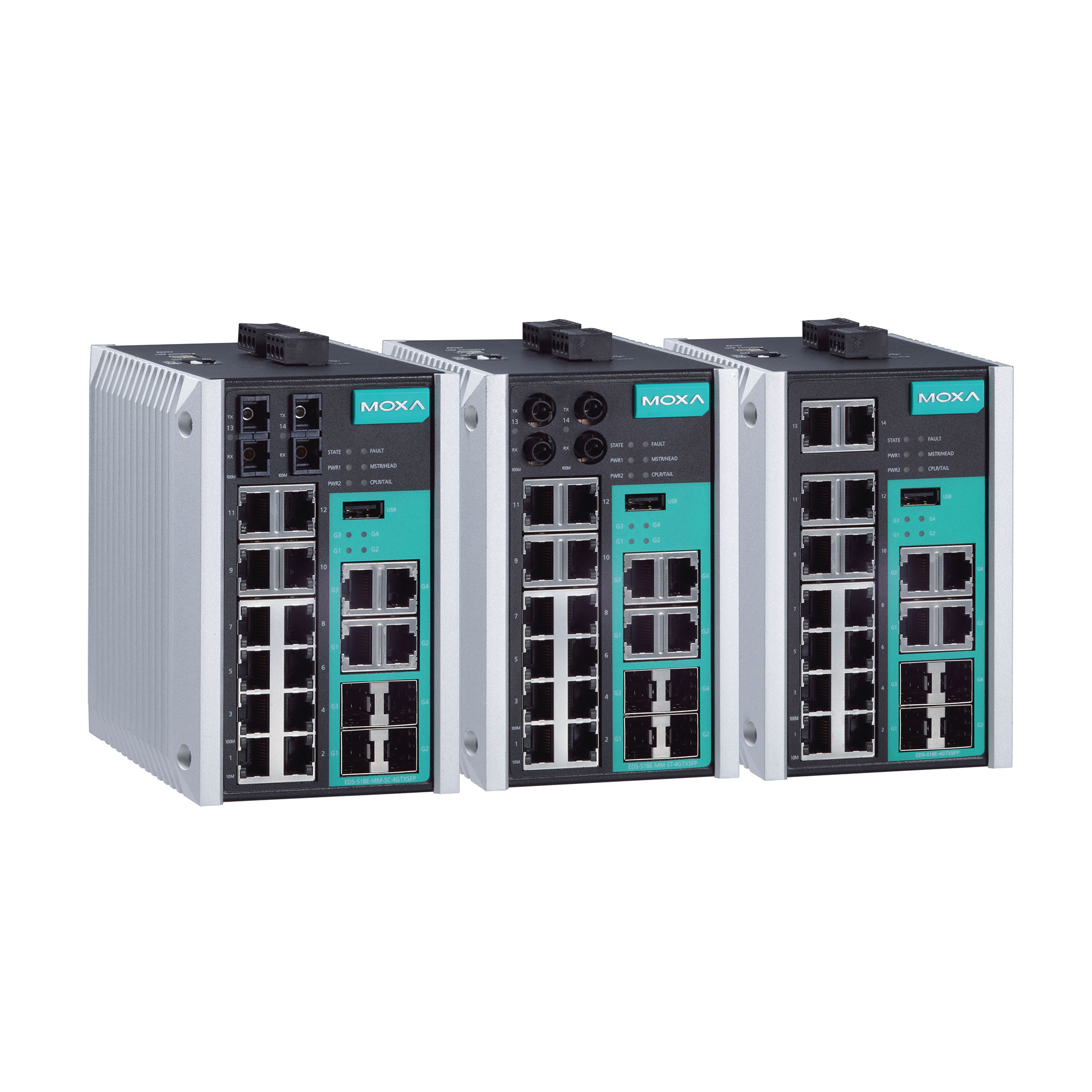

EDS-518Eシリーズ 製品一覧
EDS-518E-4GTXSFP | 14+4Gポート ギガビットマネージドイーサネットスイッチ IEC 62443-4-2準拠 |
EDS-518E-4GTXSFP-T | 14+4Gポート ギガビットマネージドイーサネットスイッチ IEC 62443-4-2準拠 |
EDS-518E-MM-SC-4GTXSFP | 14+4Gポート ギガビットマネージドイーサネットスイッチ IEC 62443-4-2準拠 |
EDS-518E-MM-SC-4GTXSFP-T | 14+4Gポート ギガビットマネージドイーサネットスイッチ IEC 62443-4-2準拠 |
EDS-518E-MM-ST-4GTXSFP | 14+4Gポート ギガビットマネージドイーサネットスイッチ IEC 62443-4-2準拠 |
EDS-518E-MM-ST-4GTXSFP-T | 14+4Gポート ギガビットマネージドイーサネットスイッチ IEC 62443-4-2準拠 |
EDS-518E-SS-SC-4GTXSFP | 14+4Gポート ギガビットマネージドイーサネットスイッチ IEC 62443-4-2準拠 |
EDS-518E-SS-SC-4GTXSFP-T | 14+4Gポート ギガビットマネージドイーサネットスイッチ IEC 62443-4-2準拠 |
