Moxa

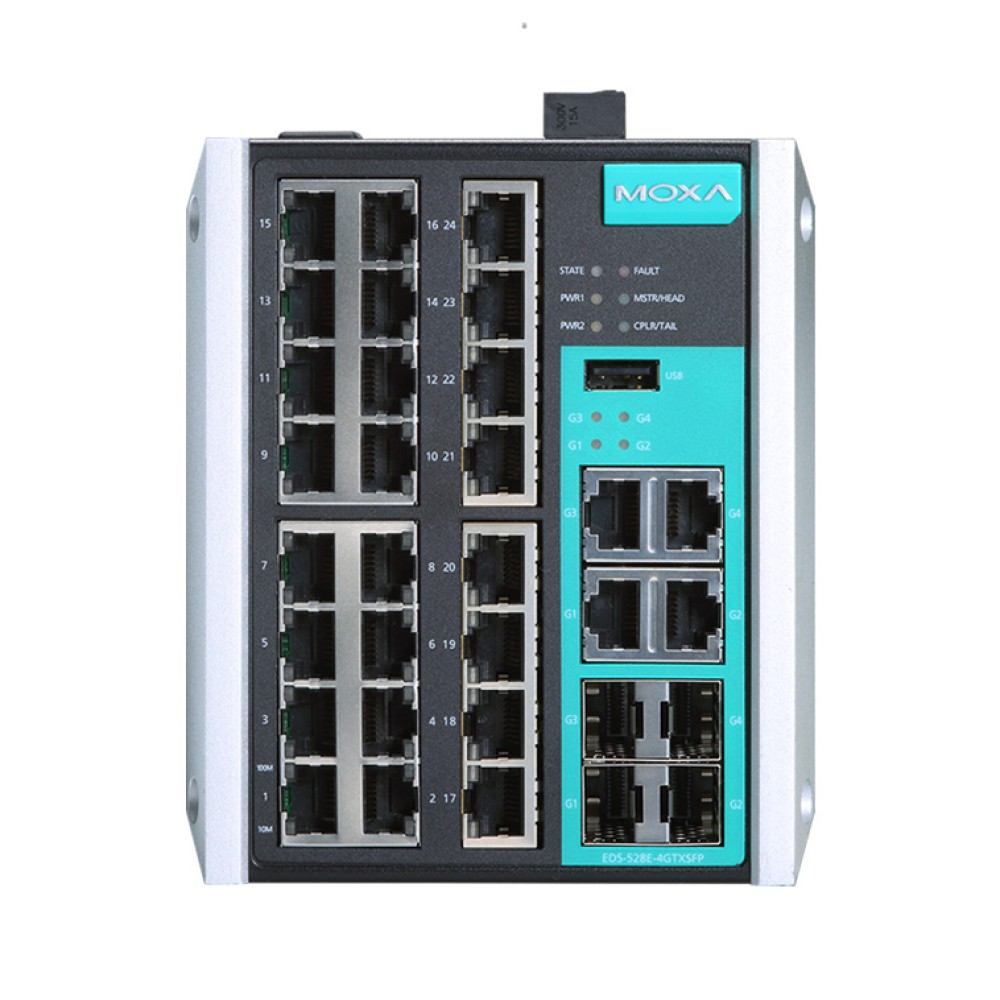

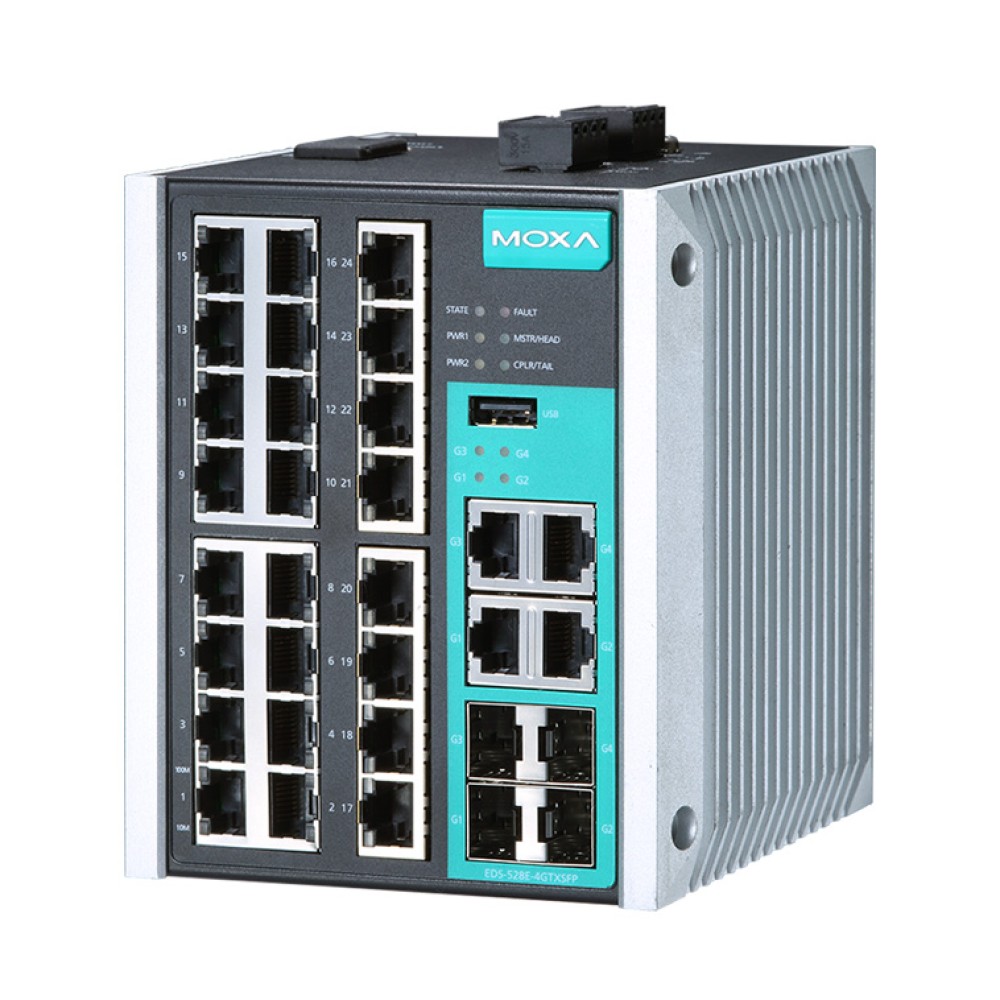

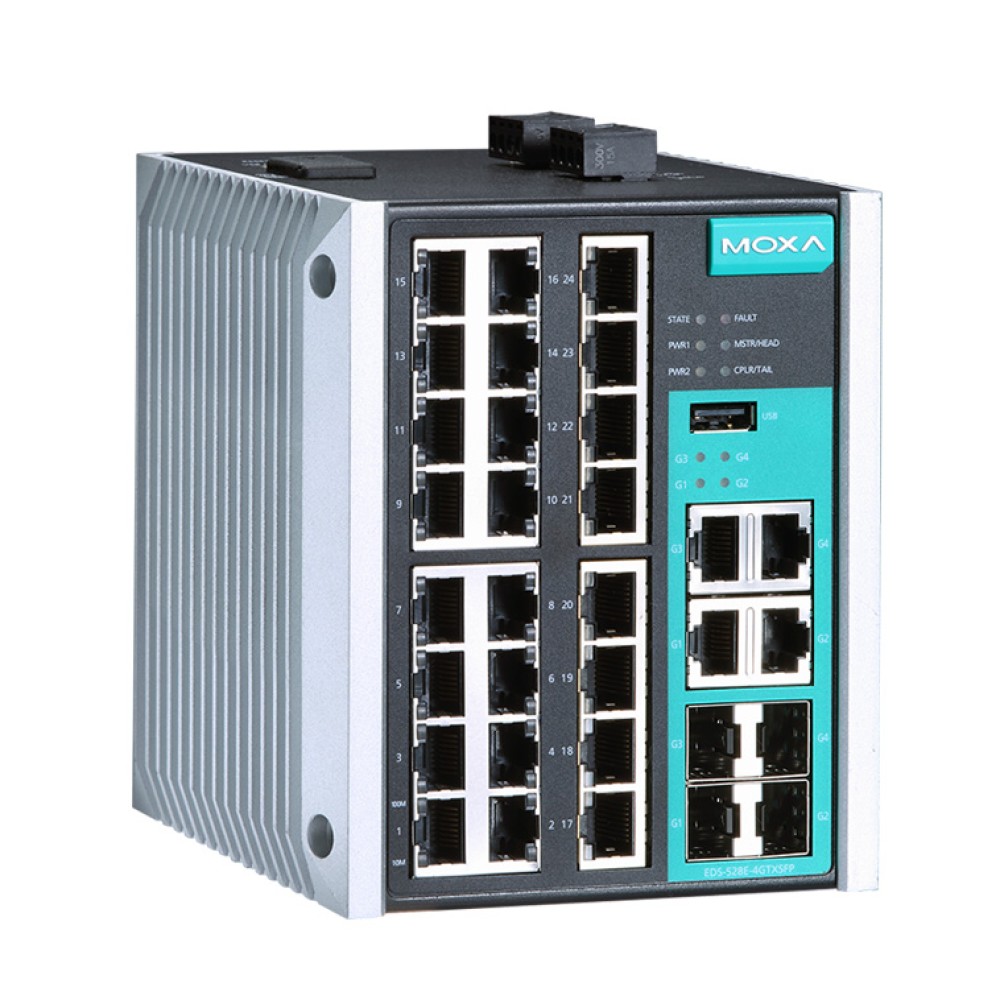

EDS-528E-4GTXSFP-HV

24+4Gポート ギガビットマネージドイーサネットスイッチ IEC 62443-4-2準拠

主な製品特長

  • 4ギガビット+24ファストイーサネットポート (カッパーおよびファイバ)
  • Turbo RingおよびTurbo Chain (リカバリタイム < 20ミリ秒 @ 250スイッチ), RSTP/STPおよびMSTPによるネットワーク冗長性サポート
  • TACACS+, SNMPv3, IEEE 802.1x, HTTPS, SSHによるネットワークのセキュリティの強化
  • IEC 62443-4-2準拠
  • EtherNet/IP, PROFITNET, およびModbus/TCPプロトコルサポート (デバイスマネジメントおよび監視)
  • Fiber Check™-包括的ファイバステータス監視およびMST/MSC/SSC/SFPファイバポート上の警報
  • MXstudioによる産業用ネットワークマネジメントの容易な可視化をサポート
  • V-ON™ によるミリ秒レベルのマルチキャストデータおよびビデオネットワークリカバリを保証

FCC

CE

UL

EN50121-4

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

  • 概要
  • 仕様
  • 詳細情報
  • 型番
  • シリーズ
  • FAQ

EDS-528Eシリーズは、4つの内蔵RJ45スロットまたはギガビット光ファイバ通信のためのSFPスロットのコンボギガビットポートを持つスタンドアロン、コンパクトサイズの 28 ポートマネージドスイッチです。EDS-528Eシリーズは、カッパーおよび光ファイバポートのさまざまな組合せを行うことができる24のファストイーサネットポートを持つため、ネットワークおよびアプリケーションの設計に優れた柔軟性を提供します。イーサネット冗長性をサポートするTurbo Ring、Turbo Chain、RSTP/STPおよびMSTPは、システムの信頼性およびネットワークバックボーンの可用性を向上させます。また、EDS-528Eシリーズは、先進的な管理機能およびセキュリティ機能をサポートしています。

さらに、EDS-528Eシリーズは、海洋、鉄道沿線、石油および天然ガス、ファクトリオートメーション、プロセスオートメーションといった限られた設置スペースおよび高い保護レベルの必要条件が要求される過酷な産業環境向けに設計がされています。

技術
規格 IEEE 802.3 10BaseT
IEEE 802.3u 100BaseT(X) および 100BaseFX
IEEE 802.3ab 1000BaseT(X)
IEEE 802.3z 1000BaseX
IEEE 802.3x フロー制御
IEEE 802.1D-2004 for Spanning Tree Protocol
IEEE 802.1w Rapid STP
IEEE 802.1s Multiple Spanning Tree Protocol
IEEE 802.1Q VLAN Tagging
IEEE 802.1p Class of Service
IEEE 802.1x 認証
IEEE 802.3ad Port Trunk with LACP
ソフトウェア機能
管理IPv4/IPv6, SNMP v1/v2c/v3, LLDP, Port Mirror, DDM, Fiber Check, RMON, DHCP Server/Client, DHCP Option 66/67/82, BootP, TFTP, SMTP, RARP, Telnet, Syslog, SNMP Inform, フロー制御, バックプレッシャフロー制御
フィルタ802.1Q VLAN, ポートベースVLAN, GVRP, IGMP v1/v2/v3, GMRP
冗長プロトコルSTP, RSTP, MSTP, Turbo Ring v1/v2, Turbo Chain, Link Aggregation
セキュリティRADIUS, TACACS+, SSL, SSH, ブロードキャストストーム保護, ポートロック
タイムマネージメントSNTP, NTP Server/Client, IEEE 1588v2 PTP (ソフトウェアベース)
産業用プロトコルEtherNet/IP, Modbus/TCP, PROFINET IO
MIBMIB-II, Ethernet-Like MIB, P-BRIDGE MIB, Q-BRIDGE MIB, Bridge MIB, RSTP MIB, RMON MIB Group 1, 2, 3, 9
スイッチプロパティ
プライオリティキュー4
使用可能なVLANの最大数64
VLAN ID範囲VID 1~4094
IGMPグループ256
MACテーブルサイズ16 K
パケットバッファサイズ1 Mbit
インターフェース
RJ45ポート10/100BaseT(X)または10/100/1000BaseT(X)オートネゴシエーションスピード
光ファイバポート100/1000BaseSFPスロット
コンソールポートUSB-シリアルコンソール(Type Bコネクタ)
ストレージポートUSBストレージポート(Type Aコネクタ)
LED表示PWR1, PWR2, STATE, FAULT, 10/100M (TPポート), 100/1000M (ギガビットポート), MSTR/HEAD, CPLR/TAIL
アラーム接点1リレイ出力、電流容量1 A @ 24 VDC
デジタル入力 1入力(同一グランド) ただしエレクトロニクスから電気的にアイソレート
・ +13~+30 V :state "1"
・ -30~+3 V :state "0"
・ 最大入力電流: 8 mA
ボタンリセットボタン
電源
入力電圧12/24/48/-48 VDC, 冗長デュアル入力
動作電圧9.6~60 VDC
入力電流最大0.47 A @ 24 VDC
過電流保護
接続2リムーバブル 4端子ターミナルブロック
逆極性保護
メカニカル
筐体仕様メタル
IP保護等級IP30
サイズ115.4 × 135 × 137 mm
重量1,790 g
設置DINレール取付、壁面取付 (オプションキット使用)
環境
動作温度 標準モデル: -10~60℃
ワイド温度モデル: -40~75℃
保管温度-40~85℃
相対湿度5~95% (結露なきこと)
規格および認証
安全UL 61010-2-201
EMCEN 61000-6-2/6-4
EMICISPR 22, FCC Part 15B Class A
EMS IEC 61000-4-2 ESD:Contact: 8 kV; Air: 15 kV
IEC 61000-4-3 RS:80 MHz to 1 GHz: 20 V/m
IEC 61000-4-4 EFT:Power: 4 kV; Signal: 4 kV
IEC 61000-4-5 Surge:Power: 4 kV; Signal: 4 kV
IEC 61000-4-6 CS:Signal: 10 V
IEC 61000-4-8
鉄道輸送EN 50121-4
衝撃IEC 60068-2-27
自由落下IEC 60068-2-32
振動 IEC 60068-2-6
注意:最新情報についてはMoxaのwebサイトをご覧ください
平均故障時間 (MTBF)
時間774,634時間
規格Telcordia (Bellcore), GB
保証
保証期間5年間
詳細MOXA社 製品保証方針

サイズ:単位=mm(inch)

詳細

EDS-528E-4GTXSFP-LV マネージドギガビットイーサネットスイッチ、
10/100BaseT(X)ポート×24、10/100/1000BaseT(X)または100/1000BaseSFPポート×4、-10~60℃動作温度
EDS-528E-4GTXSFP-LV-T マネージドギガビットイーサネットスイッチ、
10/100BaseT(X)ポート×24、10/100/1000BaseT(X)または100/1000BaseSFPポート×4、-40~75℃動作温度

互換モジュール

SFP-1Gシリーズ
SFP-1G10ALC WDM-type (BiDi) SFPモジュール、
1000BaseSFPポートLCコネクタ×1、
10km伝送; TX 1310 nm, RX 1550 nm, 0~60℃動作温度
SFP-1G10ALC-T WDM-type (BiDi) SFPモジュール、
1000BaseSFPポート LCコネクタ×1、
10km伝送; TX 1310 nm, RX 1550 nm, -40~85℃動作温度
SFP-1G10BLC WDM-type (BiDi) SFPモジュール、
1000BaseSFPポート LCコネクタ×1、
10km伝送; TX 1550 nm, RX 1310 nm, 0~60℃動作温度
SFP-1G10BLC-T WDM-type (BiDi) SFPモジュール、
1000BaseSFPポート LCコネクタ×1、
10km伝送; TX 1550 nm, RX 1310 nm, -40~85℃動作温度
SFP-1G20ALC WDM-type (BiDi) SFPモジュール、
1000BaseSFPポート LCコネクタ×1、
20km伝送; TX 1310 nm, RX 1550 nm, 0~60℃動作温度
SFP-1G20ALC-T WDM-type (BiDi) SFPモジュール、
1000BaseSFPポート LCコネクタ×1、
20km伝送; TX 1310 nm, RX 1550 nm, -40~85℃動作温度
SFP-1G20BLC WDM-type (BiDi) SFPモジュール、
1000BaseSFPポート LCコネクタ×1、
20km伝送; TX 1550 nm, RX 1310 nm, 0~60℃動作温度
SFP-1G20BLC-T WDM-type (BiDi) SFPモジュール、
1000BaseSFPポート LCコネクタ×1、
20km伝送; TX 1550 nm, RX 1310 nm, -40~85℃動作温度
SFP-1G40ALC WDM-type (BiDi) SFPモジュール、
1000BaseSFPポート LCコネクタ×1、
40km伝送; TX 1310 nm, RX 1550 nm, 0~60℃動作温度
SFP-1G40ALC-T WDM-type (BiDi) SFPモジュール、
1000BaseSFPポート LCコネクタ×1、
40km伝送; TX 1310 nm, RX 1550 nm, -40~85℃動作温度
SFP-1G40BLC WDM-type (BiDi) SFPモジュール、
1000BaseSFPポート LCコネクタ×1、
40km伝送; TX 1550 nm, RX 1310 nm, 0~60℃動作温度
SFP-1G40BLC-T WDM-type (BiDi) SFPモジュール、
1000BaseSFPポート LCコネクタ×1、
40km伝送; TX 1550 nm, RX 1310 nm, -40~85℃動作温度
SFP-1GEZXLC SFPモジュール、1000BaseEZXポート LCコネクタ×1、
110km伝送, 0~60℃動作温度
SFP-1GEZXLC-120 SFPモジュール、1000BaseEZXポート LCコネクタ×1、
120km伝送, 0~60℃動作温度
SFP-1GLHLC SFPモジュール、1000BaseLHポート LCコネクタ×1、
30km伝送, 0~60℃動作温度
SFP-1GLHLC-T SFPモジュール、1000BaseLHポート LCコネクタ×1、
30km伝送, -40~85℃動作温度
SFP-1GLHXLC SFPモジュール、1000BaseLHXポート LCコネクタ×1、
40km伝送, 0~60℃動作温度
SFP-1GLHXLC-T SFPモジュール、1000BaseLHXポート LCコネクタ×1、
40km伝送, -40~85℃動作温度
SFP-1GLSXLC SFPモジュール、1000BaseLSXポート LCコネクタ×1、
2km伝送, 0~60℃動作温度
SFP-1GLSXLC-T SFPモジュール、1000BaseLSXポート LCコネクタ×1、
2km伝送, -40~85℃動作温度
SFP-1GLXLC SFPモジュール、1000BaseLXポート LCコネクタ×1、
10km伝送, 0~60℃動作温度
SFP-1GLXLC-T SFPモジュール、1000BaseLXポート LCコネクタ×1、
10km伝送,-40~85℃動作温度
SFP-1GSXLC SFPモジュール、1000BaseSXポート LCコネクタ×1、
0.5km伝送, 0~60℃動作温度
SFP-1GSXLC-T SFPモジュール、1000BaseLXポート LCコネクタ×1、
10km伝送, -20~75℃動作温度
SFP-1GZXLC SFPモジュール、1000BaseZXポート LCコネクタ×1、
80km伝送, 0~60℃動作温度
SFP-1GZXLC-T SFPモジュール、1000BaseZXポート LCコネクタ×1、
80km伝送, -40~85℃動作温度
SFP-1FEシリーズ
SFP-1FELLC-T SFPモジュール、100Base シングルモード LCコネクタ、
80km伝送, -40~85℃動作温度
SFP-1FEMLC-T SFPモジュール、100Base マルチモード LCコネクタ、
4km伝送, -40~85℃動作温度
SFP-1FESLC-T SFPモジュール、100Base シングルモード LCコネクタ、
40km伝送, -40~85℃動作温度

オプショナルアクセサリ

カテゴリ
EDS-SNMP OPC Server Pro SNMPデバイスをHMI/SCADAシステムに統合するための
OPCサーバ
SFP-1FELLC-T SFPモジュール、100Base シングルモード LCコネクタ、
80km伝送, -40~85℃動作温度
SFP-1FEMLC-T SFPモジュール、100Base マルチモード LCコネクタ、
4km伝送, -40~85℃動作温度
SFP-1FESLC-T SFPモジュール、100Base シングルモード LCコネクタ、
40km伝送, -40~85℃動作温度
DINレール電源
DR-4524 45W/2A DINレール 24VDC電源、
ユニバーサル 85~264VAC または 120-370VDC入力,
-10~50℃動作温度
DR-75-24 75W/3.2A DINレール 24VDC電源、
ユニバーサル 85~264VAC または 120-370VDC入力,
-10~60℃動作温度
DR-120-24 120W/5A DINレール 24VDC電源、
ユニバーサル 88~132VAC または 176~264VAC入力(スイッチ切換), または248-370VDC , -10~60℃動作温度
MDR-40-24 40W/1.7A DINレール 24VDC電源、
ユニバーサル 85~264VAC または 120-370VDC入力,
-20~70℃動作温度
MDR-60-24 60W/2.5A DINレール 24VDC電源、
ユニバーサル 85~264VAC または 120-370VDC入力,
-20~70℃動作温度
自動バックアップコンフィギュレータ
ABC-02-USB マネージドスイッチおよびワイヤレスAP/ブリッジ/クライアント用 設定バックアップ/復元ツール
トライアルソフトウェア
MXstudio 設置/設定、運用、保守、診断のための産業用ネットワーク管理スイート
MXconfig 産業用ネットワーク設定ツール
MXview 集中型オートメーションネットワー用に設計された、産業用ネットワーク管理ソフトウェア

EDS-528Eシリーズ 製品一覧

EDS-528E-4GTXSFP-HV 24+4Gポート ギガビットマネージドイーサネットスイッチ IEC 62443-4-2準拠
EDS-528E-4GTXSFP-HV-T 24+4Gポート ギガビットマネージドイーサネットスイッチ IEC 62443-4-2準拠
EDS-528E-4GTXSFP-LV 24+4Gポート ギガビットマネージドイーサネットスイッチ IEC 62443-4-2準拠
EDS-528E-4GTXSFP-LV-T 24+4Gポート ギガビットマネージドイーサネットスイッチ IEC 62443-4-2準拠

光ケーブルの研磨種別はなんでしょうか。

Moxa


PC研磨となります。

本サイトに掲載しているFAQの内容は、作成時のものになります。
掲載内容が、現在のものと異なる場合がございますので、ご了承ください。最新の情報は、下記よりお問い合わせください。

2024.07.14

このFAQはお役に立ちましたか?

ご不明な点がございましたら、下記よりお問い合わせください。

お問い合わせフォーム

中国版RoHS2対応してますか?

Moxa


対応しております。リンクをご参照ください。
Moxa Hazardous Substance Policies

本サイトに掲載しているFAQの内容は、作成時のものになります。
掲載内容が、現在のものと異なる場合がございますので、ご了承ください。最新の情報は、下記よりお問い合わせください。

2024.10.15

このFAQはお役に立ちましたか?

ご不明な点がございましたら、下記よりお問い合わせください。

お問い合わせフォーム

REACH対応してますか?

Moxa


対応しております。

本サイトに掲載しているFAQの内容は、作成時のものになります。
掲載内容が、現在のものと異なる場合がございますので、ご了承ください。最新の情報は、下記よりお問い合わせください。

2024.09.27

このFAQはお役に立ちましたか?

ご不明な点がございましたら、下記よりお問い合わせください。

お問い合わせフォーム

原産国を教えてください。

Moxa


基本的には台湾で作られていますが、OEM品やパーツは中国の場合もございます。

本サイトに掲載しているFAQの内容は、作成時のものになります。
掲載内容が、現在のものと異なる場合がございますので、ご了承ください。最新の情報は、下記よりお問い合わせください。

2024.09.27

このFAQはお役に立ちましたか?

ご不明な点がございましたら、下記よりお問い合わせください。

お問い合わせフォーム

製品保証期間はどれくらいでしょうか。

Moxa


以下のURLをご参照ください。
Moxa Warranty Policy

本サイトに掲載しているFAQの内容は、作成時のものになります。
掲載内容が、現在のものと異なる場合がございますので、ご了承ください。最新の情報は、下記よりお問い合わせください。

2024.09.27

このFAQはお役に立ちましたか?

ご不明な点がございましたら、下記よりお問い合わせください。

お問い合わせフォーム

RoHS2に対応してますか?

Moxa


対応しております。リンクをご参照ください。
Moxa Hazardous Substance Policies

本サイトに掲載しているFAQの内容は、作成時のものになります。
掲載内容が、現在のものと異なる場合がございますので、ご了承ください。最新の情報は、下記よりお問い合わせください。

2024.09.27

このFAQはお役に立ちましたか?

ご不明な点がございましたら、下記よりお問い合わせください。

お問い合わせフォーム

REACH規則に対応していますか?

Moxa


対応しております。リンクをご参照ください。
Moxa Hazardous Substance Policies

本サイトに掲載しているFAQの内容は、作成時のものになります。
掲載内容が、現在のものと異なる場合がございますので、ご了承ください。最新の情報は、下記よりお問い合わせください。

2024.09.27

このFAQはお役に立ちましたか?

ご不明な点がございましたら、下記よりお問い合わせください。

お問い合わせフォーム

chemSHERPAの調査は可能ですか?

Moxa


調査可能です。

本サイトに掲載しているFAQの内容は、作成時のものになります。
掲載内容が、現在のものと異なる場合がございますので、ご了承ください。最新の情報は、下記よりお問い合わせください。

2024.09.27

このFAQはお役に立ちましたか?

ご不明な点がございましたら、下記よりお問い合わせください。

お問い合わせフォーム

含有物質調査の依頼は可能ですか?

Moxa


調査内容によって対応可否が異なるため、都度ご相談ください。

本サイトに掲載しているFAQの内容は、作成時のものになります。
掲載内容が、現在のものと異なる場合がございますので、ご了承ください。最新の情報は、下記よりお問い合わせください。

2024.09.27

このFAQはお役に立ちましたか?

ご不明な点がございましたら、下記よりお問い合わせください。

お問い合わせフォーム

グリーン調達の調査は可能ですか?

Moxa


調査内容によって対応可否が異なるため、都度ご相談ください。

本サイトに掲載しているFAQの内容は、作成時のものになります。
掲載内容が、現在のものと異なる場合がございますので、ご了承ください。最新の情報は、下記よりお問い合わせください。

2024.09.27

このFAQはお役に立ちましたか?

ご不明な点がございましたら、下記よりお問い合わせください。

お問い合わせフォーム

ターボリングはメタルケーブル、光ケーブル混在可能ですか?

Moxa


混在可能です。

本サイトに掲載しているFAQの内容は、作成時のものになります。
掲載内容が、現在のものと異なる場合がございますので、ご了承ください。最新の情報は、下記よりお問い合わせください。

2024.06.26

このFAQはお役に立ちましたか?

ご不明な点がございましたら、下記よりお問い合わせください。

お問い合わせフォーム

ターボチェーンはメタルケーブル、光ケーブル混在可能ですか?

Moxa


混在可能です。

本サイトに掲載しているFAQの内容は、作成時のものになります。
掲載内容が、現在のものと異なる場合がございますので、ご了承ください。最新の情報は、下記よりお問い合わせください。

2024.06.26

このFAQはお役に立ちましたか?

ご不明な点がございましたら、下記よりお問い合わせください。

お問い合わせフォーム

ターボリングV1とV2の混在可能ですか?

Moxa


混在できません。

本サイトに掲載しているFAQの内容は、作成時のものになります。
掲載内容が、現在のものと異なる場合がございますので、ご了承ください。最新の情報は、下記よりお問い合わせください。

2024.06.26

このFAQはお役に立ちましたか?

ご不明な点がございましたら、下記よりお問い合わせください。

お問い合わせフォーム

ターボリングとターボチェーンを組み合わせることは可能でしょうか?

Moxa


ターボリングで構成したネットワークにターボチェーンで増設することは可能です。
