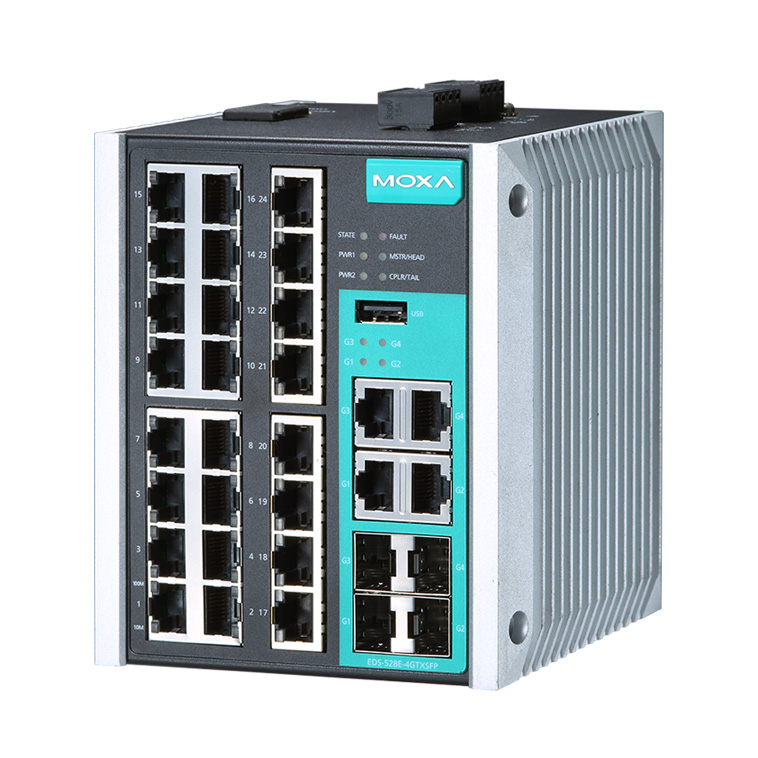

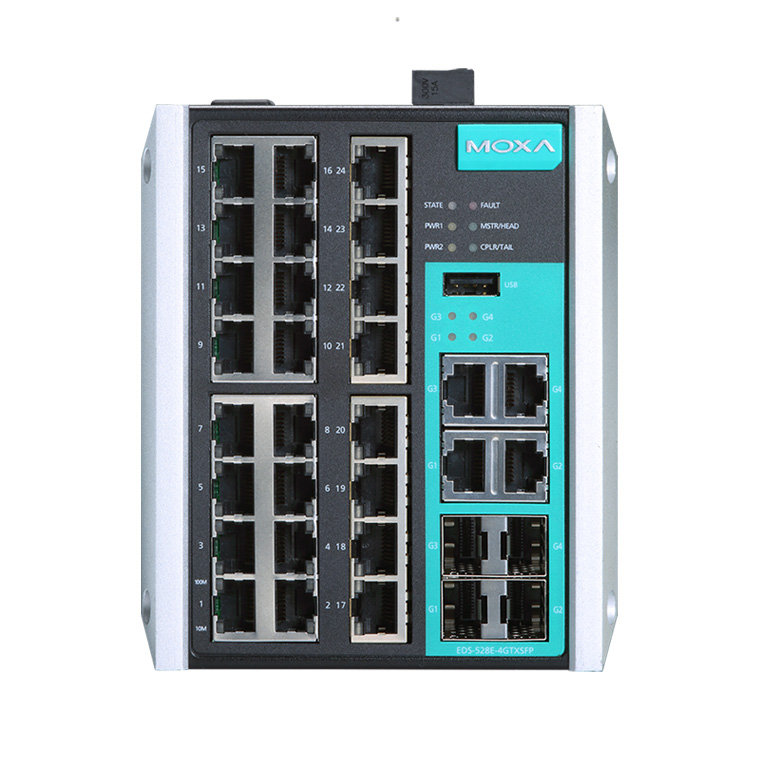

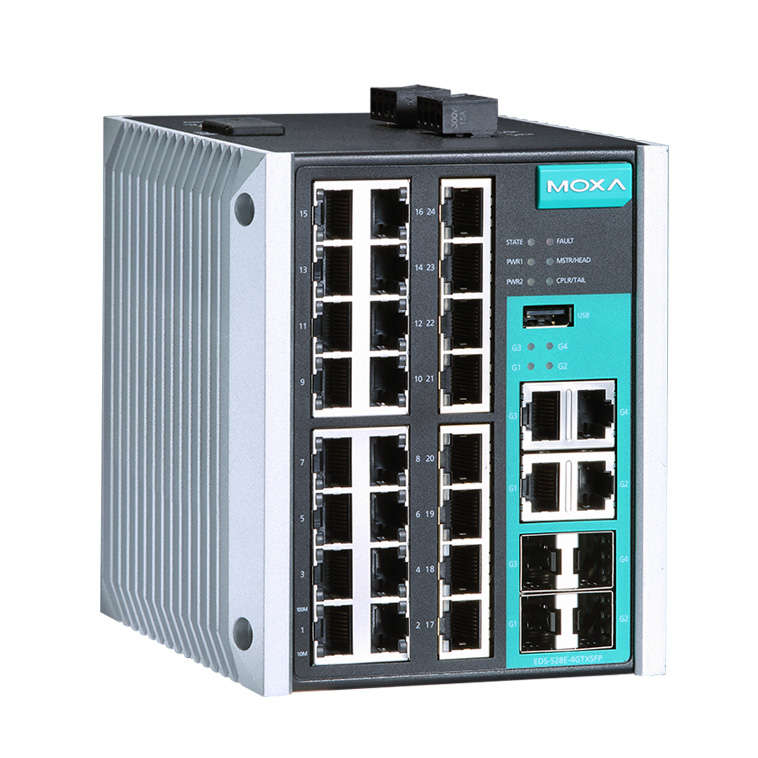

EDS-528E-4GTXSFP-HV-T
24+4Gポート ギガビットマネージドイーサネットスイッチ IEC 62443-4-2準拠
×
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- 4ギガビット+24ファストイーサネットポート (カッパーおよびファイバ)
- Turbo RingおよびTurbo Chain (リカバリタイム < 20ミリ秒 @ 250スイッチ)、RSTP/STPおよびMSTPによるネットワーク冗長性サポート
- TACACS+、SNMPv3、IEEE 802.1x、HTTPS、SSHによるネットワークのセキュリティの強化
- IEC 62443-4-2準拠
- EtherNet/IP、PROFITNET、およびModbus/TCPプロトコルサポート (デバイスマネジメントおよび監視)
- Fiber Check™ – 包括的ファイバステータス監視およびMST/MSC/SSC/SFPファイバポート上の警報
- MXstudioによる産業用ネットワークマネジメントの容易な可視化をサポート
- V-ON™ によるミリ秒レベルのマルチキャストデータおよびビデオネットワークリカバリを保証
カテゴリー
シリーズ
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
EDS-528Eシリーズは、4つの内蔵RJ45スロットまたはギガビット光ファイバー通信のためのSFPスロットのコンボギガビットポートを持つスタンドアロン、コンパクトサイズの 28ポートマネージドスイッチです。EDS-528Eシリーズは、カッパーおよび光ファイバーポートのさまざまな組合せを行うことができる24のファストイーサネットポートを持つため、ネットワークおよびアプリケーションの設計に優れた柔軟性を提供します。イーサネット冗長性をサポートするTurbo Ring、Turbo Chain、RSTP/STPおよびMSTPは、システムの信頼性およびネットワークバックボーンの可用性を向上させます。また、EDS-528Eシリーズは、先進的な管理機能およびセキュリティ機能をサポートしています。
さらに、EDS-528Eシリーズは、海洋、鉄道沿線、石油および天然ガス、ファクトリオートメーション、プロセスオートメーションといった限られた設置スペースおよび高い保護レベルの必要条件が要求される過酷な産業環境向けに設計がされています。
| 技術 | |
| 規格 | IEEE 802.3 10BaseT IEEE 802.3u 100BaseT(X) および 100BaseFX IEEE 802.3ab 1000BaseT(X) IEEE 802.3z 1000BaseX IEEE 802.3x フロー制御 IEEE 802.1D-2004 for Spanning Tree Protocol IEEE 802.1w Rapid STP IEEE 802.1s Multiple Spanning Tree Protocol IEEE 802.1Q VLAN Tagging IEEE 802.1p Class of Service IEEE 802.1x 認証 IEEE 802.3ad Port Trunk with LACP |
|---|---|
| ソフトウェア機能 | |
| 管理 | IPv4/IPv6、SNMP v1/v2c/v3、LLDP、Port Mirror、DDM、Fiber Check、RMON、DHCP Server/Client、DHCP Option 66/67/82、BootP、TFTP、SMTP、RARP、Telnet、Syslog、SNMP Inform、フロー制御、バックプレッシャフロー制御 |
| フィルタ | 802.1Q VLAN、ポートベースVLAN、GVRP、IGMP v1/v2/v3、GMRP |
| 冗長プロトコル | STP、RSTP、MSTP、Turbo Ring v1/v2、Turbo Chain、Link Aggregation |
| セキュリティ | RADIUS、TACACS+、SSL、SSH、ブロードキャストストーム保護、ポートロック |
| タイムマネージメント | SNTP、NTP Server/Client、IEEE 1588v2 PTP (ソフトウェアベース) |
| 産業用プロトコル | EtherNet/IP、Modbus/TCP、PROFINET IO |
| MIB | MIB-II、Ethernet-Like MIB、P-BRIDGE MIB、Q-BRIDGE MIB、Bridge MIB、RSTP MIB、RMON MIB Group 1、2、3、9 |
| スイッチプロパティ | |
| プライオリティキュー | 4 |
| 使用可能なVLANの最大数 | 64 |
| VLAN ID範囲 | VID 1～4094 |
| IGMPグループ | 256 |
| MACテーブルサイズ | 16K |
| パケットバッファサイズ | 1Mbit |
| インターフェース | |
| RJ45ポート | 10/100BaseT(X)または10/100/1000BaseT(X)オートネゴシエーションスピード |
| 光ファイバポート | 100/1000BaseSFPスロット |
| コンソールポート | USB - シリアルコンソール(Type Bコネクター) |
| ストレージポート | USBストレージポート(Type Aコネクター) |
| LED表示 | PWR1、PWR2、STATE、FAULT、10/100M (TPポート)、100/1000M (ギガビットポート)、MSTR/HEAD、CPLR/TAIL |
| アラーム接点 | 1リレイ出力、電流容量1 A @ 24 VDC |
| デジタル入力 | 1入力(同一グランド) ただしエレクトロニクスから電気的にアイソレート +13～+30V：state 1 -30～+3V：state 0 最大入力電流：8mA |
| ボタン | リセットボタン |
| 電源 | |
| 入力電圧 | 12/24/48/-48 VDC、冗長デュアル入力 |
| 動作電圧 | 9.6～60 VDC |
| 入力電流 | 最大 0.47A @ 24VDC |
| 過電流保護 | 有 |
| 接続 | 2リムーバブル 4端子ターミナルブロック |
| 逆極性保護 | 有 |
| メカニカル | |
| 筐体仕様 | メタル |
| IP保護等級 | IP30 |
| サイズ | 115.4×135×137mm |
| 重量 | 1,790g |
| 設置 | DINレール取付、壁面取付 (オプションキット使用) |
| 環境 | |
| 動作温度 | 標準モデル：-10～60℃ ワイド温度モデル：-40～75℃ |
| 保管温度 | -40～85℃ |
| 相対湿度 | 5～95% (結露なきこと) |
| 規格および認証 | |
| 安全 | UL 61010-2-201 |
| EMC | EN 61000-6-2/6-4 |
| EMI | CISPR 22、FCC Part 15B Class A |
| EMS | IEC 61000-4-2 ESD：Contact: 8 kV; Air: 15 kV IEC 61000-4-3 RS：80 MHz to 1 GHz: 20 V/m IEC 61000-4-4 EFT：Power: 4 kV; Signal: 4 kV IEC 61000-4-5 Surge：Power: 4 kV; Signal: 4 kV IEC 61000-4-6 CS：Signal: 10 V IEC 61000-4-8 |
| 鉄道輸送 | EN 50121-4 |
| 衝撃 | IEC 60068-2-27 |
| 自由落下 | IEC 60068-2-32 |
| 振動 | IEC 60068-2-6 |
| 平均故障時間 (MTBF) | |
| 時間 | 774,634時間 |
| 規格 | Telcordia (Bellcore)、GB |
| 保証 | |
| 保証期間 | 5年間 |
| 詳細 | MOXA社 製品保証方針 |
サイズ：単位＝mm
| EDS-528E-4GTXSFP-HV-T | マネージドギガビットイーサネットスイッチ 10/100BaseT(X)ポート×24 10/100/1000BaseT(X)または100/1000BaseSFPポート×4 110/220 VDC/VAC×1 -40～75℃ 動作温度 |
|---|
互換モジュール
| SFP-1Gシリーズ | |
| SFP-1G10ALC | WDM-type (BiDi) SFPモジュール 1000BaseSFPポートLCコネクター×1 10km伝送 TX 1310 nm RX 1550 nm 0～60℃ 動作温度 |
|---|---|
| SFP-1G10ALC-T | WDM-type (BiDi) SFPモジュール 1000BaseSFPポート LCコネクター×1 10km伝送 TX 1310 nm RX 1550 nm -40～85℃ 動作温度 |
| SFP-1G10BLC | WDM-type (BiDi) SFPモジュール 1000BaseSFPポート LCコネクター×1 10km伝送 TX 1550 nm RX 1310 nm 0～60℃ 動作温度 |
| SFP-1G10BLC-T | WDM-type (BiDi) SFPモジュール 1000BaseSFPポート LCコネクター×1 10km伝送 TX 1550 nm RX 1310 nm -40～85℃ 動作温度 |
| SFP-1G20ALC | WDM-type (BiDi) SFPモジュール 1000BaseSFPポート LCコネクター×1 20km伝送 TX 1310 nm RX 1550 nm 0～60℃ 動作温度 |
| SFP-1G20ALC-T | WDM-type (BiDi) SFPモジュール 1000BaseSFPポート LCコネクター×1 20km伝送 TX 1310 nm RX 1550 nm -40～85℃ 動作温度 |
| SFP-1G20BLC | WDM-type (BiDi) SFPモジュール 1000BaseSFPポート LCコネクター×1 20km伝送 TX 1550 nm RX 1310 nm 0～60℃ 動作温度 |
| SFP-1G20BLC-T | WDM-type (BiDi) SFPモジュール 1000BaseSFPポート LCコネクター×1 20km伝送 TX 1550 nm RX 1310 nm -40～85℃ 動作温度 |
| SFP-1G40ALC | WDM-type (BiDi) SFPモジュール 1000BaseSFPポート LCコネクター×1 40km伝送 TX 1310 nm RX 1550 nm 0～60℃ 動作温度 |
| SFP-1G40ALC-T | WDM-type (BiDi) SFPモジュール 1000BaseSFPポート LCコネクター×1 40km伝送 TX 1310 nm RX 1550 nm -40～85℃ 動作温度 |
| SFP-1G40BLC | WDM-type (BiDi) SFPモジュール 1000BaseSFPポート LCコネクター×1 40km伝送 TX 1550 nm RX 1310 nm 0～60℃ 動作温度 |
| SFP-1G40BLC-T | WDM-type (BiDi) SFPモジュール 1000BaseSFPポート LCコネクター×1 40km伝送 TX 1550 nm RX 1310 nm -40～85℃ 動作温度 |
| SFP-1GEZXLC | SFPモジュール 1000BaseEZXポート LCコネクター×1 110km伝送 0～60℃ 動作温度 |
| SFP-1GEZXLC-120 | SFPモジュール 1000BaseEZXポート LCコネクター×1 120km伝送 0～60℃ 動作温度 |
| SFP-1GLHLC | SFPモジュール 1000BaseLHポート LCコネクター×1 30km伝送 0～60℃ 動作温度 |
| SFP-1GLHLC-T | SFPモジュール 1000BaseLHポート LCコネクター×1 30km伝送 -40～85℃ 動作温度 |
| SFP-1GLHXLC | SFPモジュール 1000BaseLHXポート LCコネクター×1 40km伝送 0～60℃ 動作温度 |
| SFP-1GLHXLC-T | SFPモジュール 1000BaseLHXポート LCコネクター×1 40km伝送 -40～85℃ 動作温度 |
| SFP-1GLSXLC | SFPモジュール 1000BaseLSXポート LCコネクター×1 2km伝送 0～60℃ 動作温度 |
| SFP-1GLSXLC-T | SFPモジュール 1000BaseLSXポート LCコネクター×1 2km伝送 -40～85℃ 動作温度 |
| SFP-1GLXLC | SFPモジュール 1000BaseLXポート LCコネクター×1 10km伝送 0～60℃ 動作温度 |
| SFP-1GLXLC-T | SFPモジュール 1000BaseLXポート LCコネクター×1 10km伝送,-40～85℃ 動作温度 |
| SFP-1GSXLC | SFPモジュール 1000BaseSXポート LCコネクター×1 0.5km伝送 0～60℃ 動作温度 |
| SFP-1GSXLC-T | SFPモジュール 1000BaseLXポート LCコネクター×1 10km伝送 -20～75℃ 動作温度 |
| SFP-1GZXLC | SFPモジュール 1000BaseZXポート LCコネクター×1 80km伝送 0～60℃ 動作温度 |
| SFP-1GZXLC-T | SFPモジュール 1000BaseZXポート LCコネクター×1 80km伝送 -40～85℃ 動作温度 |
| SFP-1FEシリーズ | |
| SFP-1FELLC-T | SFPモジュール 100Base シングルモード LCコネクター 80km伝送 -40～85℃ 動作温度 |
| SFP-1FEMLC-T | SFPモジュール 100Base マルチモード LCコネクター 4km伝送 -40～85℃ 動作温度 |
| SFP-1FESLC-T | SFPモジュール 100Base シングルモード LCコネクター 40km伝送 -40～85℃ 動作温度 |
オプショナルアクセサリ
| カテゴリ | |
| EDS-SNMP OPC Server Pro | SNMPデバイスをHMI/SCADAシステムに統合するためのOPCサーバー |
|---|---|
| SFP-1FELLC-T | SFPモジュール 100Base シングルモード LCコネクター 80km伝送 -40～85℃ 動作温度 |
| SFP-1FEMLC-T | SFPモジュール 100Base マルチモード LCコネクター 4km伝送 -40～85℃ 動作温度 |
| SFP-1FESLC-T | SFPモジュール 100Base シングルモード LCコネクター 40km伝送 -40～85℃ 動作温度 |
| DINレール電源 | |
| DR-4524 | 45W/2A DINレール 24VDC電源 ユニバーサル 85～264VAC または 120-370VDC入力 -10～50℃ 動作温度 |
| DR-75-24 | 75W/3.2A DINレール 24VDC電源 ユニバーサル 85～264VAC または 120-370VDC入力 -10～60℃ 動作温度 |
| DR-120-24 | 120W/5A DINレール 24VDC電源 ユニバーサル 88～132VAC または 176～264VAC入力(スイッチ切換) または248-370VDC -10～60℃ 動作温度 |
| MDR-40-24 | 40W/1.7A DINレール 24VDC電源 ユニバーサル 85～264VAC または 120-370VDC入力 -20～70℃ 動作温度 |
| MDR-60-24 | 60W/2.5A DINレール 24VDC電源 ユニバーサル 85～264VAC または 120-370VDC入力 -20～70℃ 動作温度 |
| 自動バックアップコンフィギュレーター | |
| ABC-02-USB | マネージドスイッチおよびワイヤレスAP/ブリッジ/クライアント用 設定バックアップ/復元ツール |
| トライアルソフトウェア | |
| MXstudio | 設置/設定、運用、保守、診断のための産業用ネットワーク管理スイート |

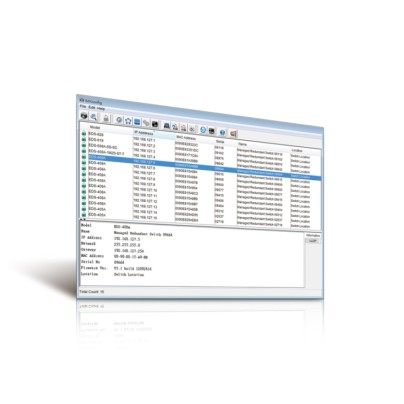

| MXconfig | 産業用ネットワーク設定ツール |
| MXview | 集中型オートメーションネットワー用に設計された、産業用ネットワーク管理ソフトウェア |
