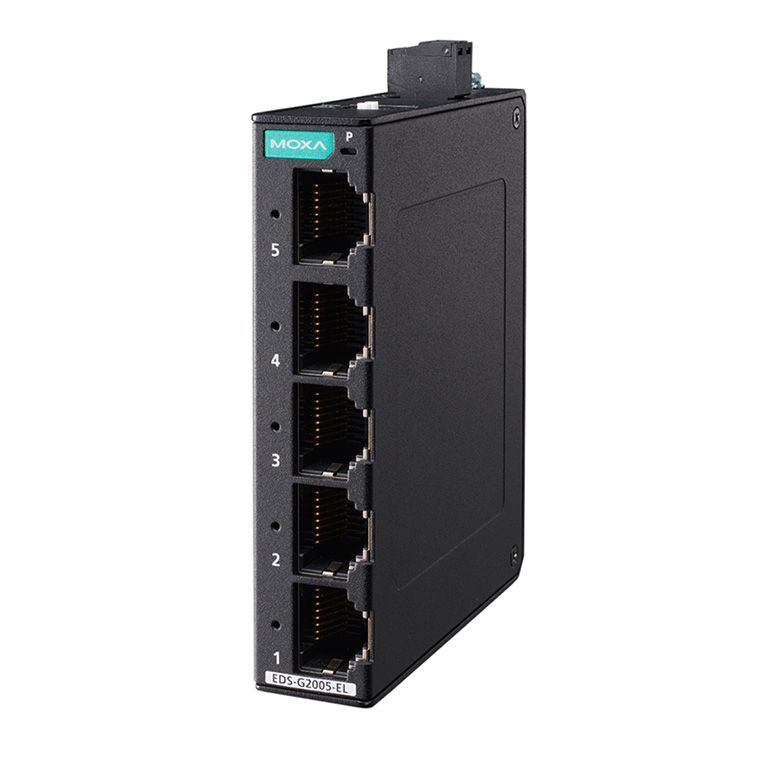

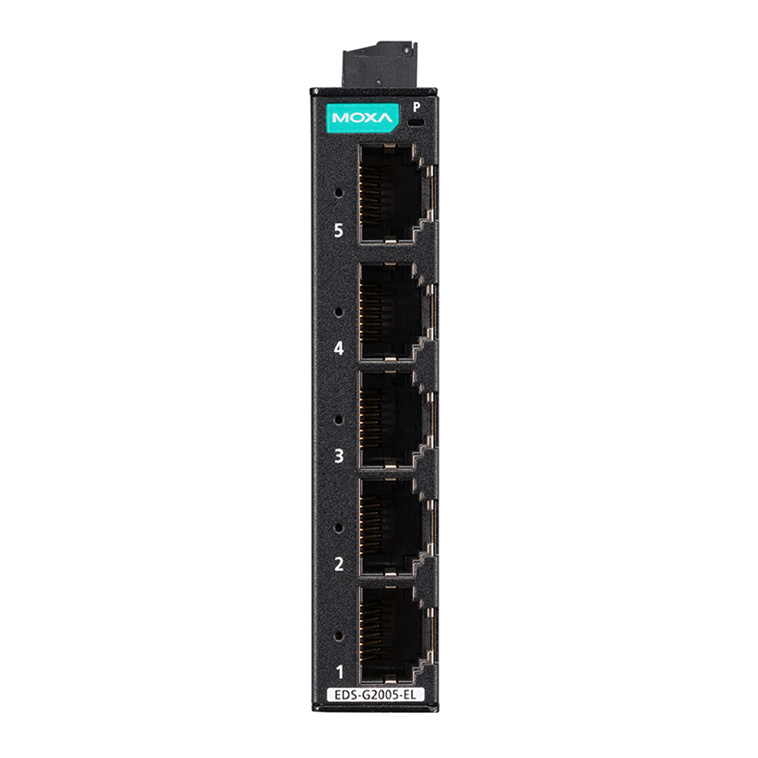

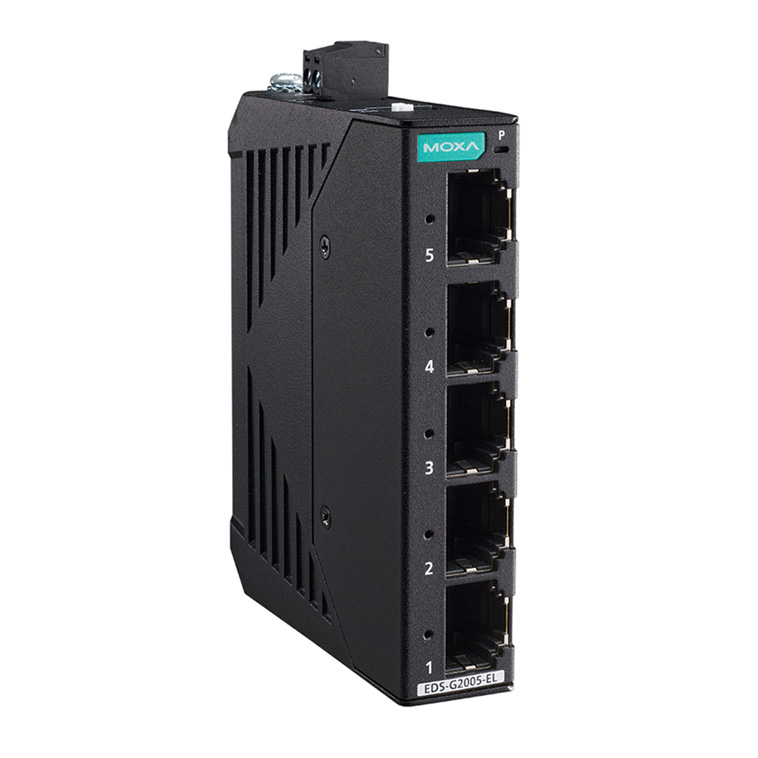

EDS-G2005-EL-T
5ポートエントリーレベル アンマネージドフルギガビットイーサネットスイッチ メタル筐体
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- フルギガビットイーサネットポート
- コンパクトなサイズで設置が容易
- QoS対応により、トラフィックが多い場合でも重要なデータを処理可能
- IP40準拠のメタル筐体
- -40～75℃の広い動作温度範囲（-Tモデル）
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ
産業用イーサネットスイッチEDS-G2005-ELシリーズは、最大5個のギガビットイーサネットポートを搭載し、シンプルな産業用イーサネット接続を必要とするアプリケーションに最適なスイッチです。さまざまな業界のアプリケーションで使用できるように、外装パネルのDIP スイッチでQoS（Quality of Service）機能およびBSP（Broadcast Storm Protection）の有効/無効を切り替えることが可能です。さらに、産業環境での使用に適した堅牢なメタル筐体を採用しています。
EDS-G2005-ELシリーズは、12/24/48VDCの単電源入力、DINレールマウント、高レベルのEMI/EMC機能を備えています。コンパクトなサイズに加え、100%のバーンインテストに合格しており、導入後も確実に機能することを確認しています。標準動作温度範囲が-10 ～ 60℃、広温度範囲（-40 ～ 75℃）のモデル（-Tモデル）も用意しています。
| イーサネットインターフェース | |
| 10/100/1000BaseT(X) ポート（RJ45 コネクタ） | 5 全二重/ 半二重モード オートMDI/MDI-X 接続 オートネゴシエーションスピード |
|---|---|
| 規格 | IEEE 802.3 10BaseT IEEE 802.3u 100BaseT(X) IEEE 802.3ab 1000BaseT(X) IEEE 802.1p Class of Service IEEE 802.3x フロー制御 |
| スイッチプロパティ | |
| プロセッシングタイプ | ストア＆フォワード |
| MAC テーブルサイズ | 4K |
| パケットバッファサイズ | 1.5 Mbits |
| DIP スイッチ構成 | |
| イーサネットインターフェース | Quality of Service (QoS), ブロードキャストストーム保護 (BSP) |
| 電源パラメータ | |
| 接続方法 | 取り外し可能な2接点端子台1個 |
| 入力電流 | 0.21A ( 最大) |
| 入力電圧 | DC12/24/48V |
| 動作電圧 | DC9.6～60V |
| 過負荷電流保護 | 対応 |
| 逆極性保護機能 | 対応 |
| メカニカル | |
| 外形寸法 | 18 x 81x 65 mm |
| 取付方法 | DIN レールマウント 壁掛け（オプションキット使用） |
| 重量 | 120g |
| 筐体 | メタル |
| 環境 | |
| 動作温度 | EDS-G2005-EL：-10 ～ 60℃ EDS-G2005-EL-T：-40 ～ 75℃ |
| 保管温度（パッケージ含） | -40 ～ 85℃ |
| 周囲相対湿度 | 5 ～ 95% ( 結露なきこと) |
| 規格および認証 | |
| 安全規格 | UL 61010-2-201 EN 62368-1 (LVD) |
| EMC | EN 55032/35 EN 61000-6-2/-6-4 |
| EMI | CISPR, 32, FCC Part 15B Class A |
| EMS | IEC 61000-4-2 ESD: 接触：6kV、空気中：8kV IEC 61000-4-3 RS: 80 MHz ～ 1 GHz: 20 V/m IEC 61000-4-4 EFT: 電力: 1 kV, 信号: 1 kV IEC 61000-4-5 サージ パワー: 1 kV, シグナル: 1 kV IEC 61000-4-6 CS: 10 V IEC 61000-4-8 PFMF |
| 安全 | IEC 60068-2-27 |
| 環境テスト | IEC 60068-2-6 |
| 自由落下 | IEC 60068-2-32 |
| MTBF | |
| 時間 | 3,404,784 時間 |
| 準拠規格時間 | Telcordia（ベルコア）、GB |
| 保証 | |
| 保証期間 | 5年 |
| 詳細 | Moxa社 製品保証方針 |
サイズ (単位=mm（inch）)
| EDS-G2005-EL-T | 10/100/1000BaseT(X)ポート(RJ45コネクタ)：5 筐体：メタル 動作温度：-40～75℃ |
|---|
アクセサリ(別売り)
| 電源 | |
| DR-120-24 | 120W/2.5A DINレール24 VDC電源 ユニバーサル88～132 VAC または 176～264 VAC入力（スイッチ） または 248～370 VDC入力 -10～60℃動作温度 |
|---|---|
| DR-4524 | 45W/2A DINレール24 VDC電源 ユニバーサル85～264 VAC または 120～370 VDC入力 -10～50℃動作温度 |
| DR-75-24 | 75W/3.2A DINレール24 VDC電源 ユニバーサル85～264 VAC または 120～370 VDC入力 -10～60℃動作温度 |
| MDR-40-24 | 40W/1.7A DINレール24 VDC電源 85～264 VAC または 120～370VDC入力 -20～70℃動作温度 |
| MDR-60-24 | 60W/2.5A DINレール24 VDC電源 85～264 VAC または 120～370VDC入力 -20～70℃動作温度 |
| ウオールマウンティングキット | |
| WK-18 | ウォールマウンティングキット 1プレート 18×120×8.5 mm |
| ラックマウントキット | |
| RK-4U | 19 インチラックマウンティングキット |
EDS-G2005-ELシリーズ 製品一覧
| EDS-G2005-EL | 5ポートエントリーレベル アンマネージドフルギガビットイーサネットスイッチ メタル筐体 |
| EDS-G2005-EL-T | 5ポートエントリーレベル アンマネージドフルギガビットイーサネットスイッチ メタル筐体 |
